Распиновка замка зажигания ваз 21214

Распиновка замка зажигания ваз 21214

Как пользоваться интерактивной электросхемой

Если навести указатель мыши на зеленоватый кружок, расположенный у элемента схемы, всплывает наименование элемента.

Чтобы проследить, какие контакты соединены, надо кликнуть слегка затемненную прямоугольную область вблизи конца провода или в месте соединения провода с разъемом, к которому он присоединен, при этом включится анимация провода в соответствии с протекающим по нему током. Указатель мыши при наведении на такую область меняет вид. Чтобы отключить анимацию, надо кликнуть еще раз.

Для увеличения изображения кликните правой кнопкой мыши и выберете пункт меню “увеличить”. Для возврата изображения в исходный масштаб надо выбрать пункт меню “показать все”

Элементы электросхемы

01 – фонарь передний правый
02 – фонарь передний левый
03 – указатель поворота боковой правый
04 – указатель поворота боковой левый
05 – электродвигатель омывателя ветрового стекла
06 – электродвигатели вентиляторов радиатора двигателя
07 – датчик положения коленчатого вала
08 – аккумуляторная батарея
09 – стартер
10 – генератор
11 – правая фара
12 – левая фара
13 – клапан адсорбера
14 – датчик фаз распредвала
15 – звуковой сигнал
16 – свечи зажигания
17 – форсунки впрыска
18 – главное реле
19 – реле вентилятора радиатора двигателя
20 – электродвигатель очистителя лобового стекла
21 – реле вентилятора радиатора двигателя
22 – реле бензонасоса
23 – датчик температуры охлаждающей жидкости (для указателя)
24 – датчик недостаточного давления масла
25 – розетка переносной лампы
26 – датчик недостаточного уровня тормозной жидкости
27 – реле-прерыватель очистителя ветрового стекла
28 – датчик массового расхода воздуха
29 – реле обогрева заднего стекла
30 – реле заднего противотуманного фонаря
31 – реле ближнего света фар
32 – реле дальнего света фар
33 – реле стартера
34 – реле-прерыватель аварийной сигнализации и указателей поворота
35 – реле дополнительное
36 – электродвигатель отопителя
37 – добавочный резистор электродвигателя отопителя
38 – лампа подсветки рычагов управления отопителем
39 – выключатель ламп наружного освещения
40 – блок предохранителей основной
41 – блок предохранителей дополнительный
42 – выключатель фонаря заднего хода
43 – выключатель стоп-сигнала.
44 – регулятор свещения приборов
45 – замок зажигания
46 – трехрычажный подрулевой переключатель
47 – выключатель аварийной сигнализации
48 – выключатель заднего стеклоочистителя
49- переключатель электродвигателя отопителя
50 – выключатель обогрева заднего стекла
51 – выключатель ламп заднего противотуманного света
52 – выключатель концевой ламп освещения салона
53 – плафон освещения салона
54 – прикуриватель
55 – регулятор холостого хода
56 – датчик температуры охлаждающей жидкости для контроллера
57 – выключатель индикации блокировки дифференциала
58 – выключатель индикации стояночного тормоза
59 – бензонасос с датчиками указателя уровня и резерва топлива
60 – комбинация приборов
61 – электродвигатель омывателя заднего стекла
62 – фонарь задний правый
63 – фонарь задний левый
64 – колодка подключения дополнительных стоп-сигналов
65 – колодки для подключения дополнительных габаритных огней
66 – колодка для подключения к элементу обогрева заднего стекла
67 – фонари освещения номерного знака
68 – моторедуктор заднего стеклоочистителя
69 –
70 – датчик детонации
71 – модуль зажигания
72 – датчик положения дроссельной заслонки
73 – датчик кислорода
74 – датчик скорости
75 – контроллер
76 – индикатор АПС
77 – блок АПС
78 – блок предохранителей ЭСУД
79 – предохранитель питания контроллера
80 – колодка диагностическая

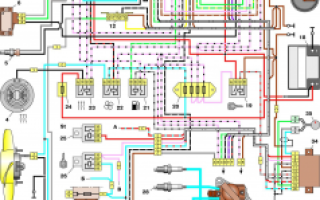

Схема электропроводки Ваз 21214 с инжекторной системой

В настоящее время исправить проблемы с электрикой автомобиля можно в любом автосервисе, но для тех, кто любит чинить все самостоятельно, электросхема будет как нельзя кстати. Электрическая схема Ваз 21214 с инжекторным двигателем представляет собой графическое изображение, которое показывает порядок и связь элементов в цепи, но не показывает реального расположения элементов. Но даже самый неопытный автолюбитель сможет что-то понять в схеме электрооборудования Ваз 21214 и починить небольшую неисправность самостоятельно, что поможет сэкономить время и деньги.

Электоросхема Ваз 21214 с центральным впрыском топлива

А – провод, идущий к штекеру «50» выключателя зажигания;
Б – провод, идущий к штекеру «15» выключателя зажигания;
В – провод, идущий к выводу «30» генератора;
Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива;
Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках:

а – контроллера;
б – блока управления автомобильной противоугонной системы;
в – индикатора состояния автомобильной противоугонной системы;
г – датчика скорости;
д – агрегата центрального впрыска топлива;
е – электробензонасоса и датчика концентрации кислорода;
ж – модуля зажигания;
з – датчика абсолютного давления.

* Устанавливались на части выпускаемых автомобилей;

** устанавливались с 1999

Электоросхема Ваз 21214 с распределенным впрыском топлива

А – провод заднего жгута проводов, присоединяемый к выключателю 4;
Б – провода, присоединяемые к штекеру «1» блока предохранителей 24 ( один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания);
В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках:

а – контроллера;
б – блока управления автомобильной противоугонной системы;
в – датчика расхода воздуха;
г – датчика скорости;
д – индикатора состояния автомобильной противоугонной системы;
е – электробензонасоса и датчика концентрации кислорода;
ж – дроссельного патрубка;
з – модуля зажигания.

* Серые провода в колодке 25 – выход сигнала скорости автомобиля, желто-красный провод – выход сигнала расхода топлива (для маршрутного компьютера).

Распиновка замка зажигания ваз 21214

1 — передние фонари;
2 – боковые указатели поворота;
3 — электродвигатель омывателя ветрового стекла;
4 — электродвигатель омывателя фар*;
5 — коммутатор;
6 – Аккумулятор;
7 — стартер;
8 – генератор;
9 — фары;
10 – моторедукторы очистителей фар*;
11 – звуковой сигнал;
12 – свечи зажигания;
13 — концевой выключатель карбюратора;
14 — электромагнитный клапан карбюратора;
15 — катушка зажигания;
16 — моторедуктор очистителя ветрового стекла;
17 – блок управления электромагнитным клапаном карбюратора;
18 — датчик-распределитель зажигания;
19 – датчик указателя температуры охлаждающей жидкости;
20 – датчик контрольной лампы давления масла;
21 – штепсельная розетка для переносной лампы**;
22 – датчик контрольной лампы уровня тормозной жидкости;
23 – реле-прерыватель очистителя ветрового стекла;
24 – реле включения заднего противотуманного света***;
25 – реле включения обогрева заднего стекла;
26 – реле включения очистителей и омывателя фар*;
27 – реле включения ближнего света фар;
28 — реле включения дальнего света фар;
29 — реле зажигания;
30 – реле включения стартера;
31 — реле-прерыватель аварийной сигнализации и указателей поворота;
32 — электродвигатель отопителя;

33 – добавочный резистор электродвигателя отопителя;
34 – лампы подсветки рычагов управления отопителем;
35 – выключатель наружного освещения;
36 – основной блок предохранителей;
37 – дополнительный блок предохранителей;
38 – выключатель света заднего хода;
39 – выключатель стоп-сигнала;
40 – регулятор освещения приборов;
41 – выключатель зажигания;
42 – трехрычажный переключатель;
43 – выключатель аварийной сигнализации;
44 – переключатель очистителя и омывателя стекла двери задка*;
45 – переключатель электродвигателя отопителя;
46 – выключатель обогрева стекла двери задка;
47 – выключатель заднего противотуманного света;
48 – выключатели плафонов, расположенные в стойках дверей;
49 – плафоны освещения салона;
50 – прикуриватель;
51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора;
52 – контрольная лампа прикрытия воздушной заслонки карбюратора;
53 – выключатель контрольной лампы блокировки дифференциала;
54 – выключатель контрольной лампы стояночного тормоза;
55 – датчик указателя уровня и резерва топлива;
56 – комбинация приборов;
57 – электродвигатель омывателя стекла двери задка;
58 – задние фонари;
59 – колодка для подключения дополнительных стоп-сигналов;
60 – колодки для подключения боковых указателей габарита;
61 – колодки для подключения к элементу обогрева стекла двери задка;
62 – фонари освещения номерного знака;
63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла;
б — датчика-распределителя зажигания;
в – реле-прерывателя аварийной сигнализации и указателей поворота;
г — коммутатора;
д — трехрычажного переключателя;
е — выключателя аварийной сигнализации;
ж – реле включения заднего противотуманного света;
з — задних фонарей (нумерация выводов по порядку сверху вниз);
и – комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей;
** с 2000 г. не устанавливается;
*** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Рег.: 26.02.2011
Сообщений: 816
Откуда: Moscow, SAO
Возраст: 45
Авто: Lada 4×4 2131`2011&KiaRio JB`2009

Имя: Александр
Рег.: 22.03.2012
Тем / Сообщений: 1 / 1088
Откуда: г.Нижний Новгород
Возраст: 53
Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.

Рег.: 26.02.2011
Сообщений: 816
Откуда: Moscow, SAO
Возраст: 45
Авто: Lada 4×4 2131`2011&KiaRio JB`2009

Рег.: 20.08.2010
Тем / Сообщений: 1 / 114
Откуда: Свердл. обл. г. Артемовский
Возраст: 38
Авто: ВАЗ-2121 (карб) 1981г.в., ВАЗ-21214 (инж) 2006г.в.

Я тоже решил, что фары должны гаснуть при выключении зажигания. Перекидывать провод с контакта “INT” замка зажигания на контакт “15” не стал, чтобы лишний ток не гнать через “15-й” контакт. Наслушался рассказов про подгоревшие контактные группы замков. Разобрал старый замок зажигания и всего-навсего немного повернул тонкими плоскогубцами контактную ножку, которая идет от клеммы “INT“. Не разбирая даже контактную группу. На обоих рисунках эта ножка показана красной стрелкой. Повернул так, чтобы контакт ножки “INT” сместился в “зелёную зону” (см. левый рисунок). В этом месте разрыв контактного кольца и когда выключаешь зажигание, напряжение на контакте “INT” пропадает. Соответственно, гаснут и фары. Остаются только габариты.
Когда поворачиваю ключ в замке, ножка “INT” сходит с места разрыва и попадает на контактное кольцо, замыкаясь с контактом “30“, как на рисунке справа. Фары загораются.

Сколько изучал разные схемы Нив, нигде не обнаружил никакой иной нагрузки на контакте “INT“, кроме фар. Но для подстраховки всё же спрошу у знатоков электрики — данная переделка ничего не отключила на моей Ниве (2005г.в. инж.), из того, что должно быть включено даже когда ключа нет в замке зажигания? (Сигналка и магнитола подключены к постоянному “+” не на замке).

Имя: Александр
Рег.: 02.11.2016
Сообщений: 3
Откуда: Самара
Авто: Ваз 2121 1982

Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством:
1 — запорный стержень; 2 — широкий выступ контактной части

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

Подключение проводов замка зажигания ВАЗ

Замок зажигания в автомобиле служит для подачи электрического тока от аккумуляторной батареи на стартер и другие электрические потребители посредством поворота ключа. А повернув ключ в начальное положение, отключается подача электрического тока от свечей зажигания, двигатель глушится. Замок выполняет и свою буквальную функцию – запустить двигатель можно только имея ключ. Но, как и все в машине, замок зажигания может выходить из строя, и как его правильно заменить в классических автомобилях ВАЗ, распространенных в Украине, вы узнаете из этой статьи.

Принцип действия замка зажигания ВАЗ 2101

Расположен замок с левой стороны, под рулевой колонкой. Крепление и сам корпус замка скрыты пластиковой накладкой, и водитель видит только прорезь для ключа. При этом сама конструкция и провода подключения расположены снизу, так, чтобы их не было видно. На машинах классического семейства ВАЗ 2101, 2102, 2105, 2106 замок имеет 4 метки согласно четырем положениям ключа. Они обозначаются такими соответствующими метками:

В первом положении выключено зажигание и все электроприборы автомобиля, что запитаны от замка. При этом часть устройств, таких как освещение, стоп-сигналы, аварийная сигнализация, прикуриватель не зависят от положения ключа в замке, и подключены к аккумулятору напрямую, работают всегда. В положении 0 ключ может быть вытащен из замка.

В положении I подается питание на зажигание и бортовую сеть транспортного средства, включаются измерительные приборы и контрольные лампы. Происходит подключение светозвуковых сигналов. Ключ фиксируется его не нужно держать. В положении II происходит подключение стартера, что в сумме с включенным зажиганием обеспечивает пуск двигателя. Замок в этом положении не фиксирует ключ, поэтому после запуска мотора его необходимо отпустить, и он под действием пружины вернется в предыдущее положение.

Последнее третье положение замка зажигания ВАЗ 2101, 2102, 2107 или 2109 является стояночным. В нем обесточены все электрические потребители, а в паз рулевой колонки входит специальный фиксатор, который не дает рулю вращаться. При этом необходимо отметить, что положения замка не являются последовательными, так, для перевода ключа в III его необходимо вращать против часовой стрелки.

Частые неисправности

Замок на автомобилях ВАЗ 2110, 21213, 2101 имеет достаточно простую конструкцию, однако со временем, и она может исчерпать свой ресурс. Обычно неисправностей две: механическая и электрическая. К первой относиться «залипание» ключа, когда замок заедает и его не получается повернуть. Происходит это из-за коррозии внутри замка, временное решение проблемы – побрызгать внутрь WD 40. Вторая проблема связана с выходом из строя контактной группы, могут не работать определенные потребители. Если группа «подгорела» основательно, то решить проблему можно только заменой и подключением проводов нового замка.

Демонтаж

Для снятия старого устройства на машинах классического семейства ВАЗ, как карбюраторного, так и инжекторного типа, понадобиться лишь крестовая и плоская отвертки. В первую очередь следует снять пластиковый кожух, который держится на винтах. После этого следует открутить болты, которыми крепится замок к рулевой колонке, а плоской отверткой нажать на фиксатор, удерживающий его в посадочном месте. После этого можно отсоединить провода. В новых автомобилях все провода собраны в фишку, и схема подключения не требуется. В старых машинах каждый провод подключается отдельно, и без схемы сделать все правильно не получится.

Подключение

Если в электрическую проводку транспортного средства никто не вмешивался, то сделать все можно достаточно быстро, ориентируясь по цветам проводов, подключая на выводы с такими обозначениями:

· 15 – синий с черной полосой.

После завершения подключения все собирается в обратном порядке, подсоединяется аккумулятор и проверяется работоспособность узлов и элементов, работающих от замка зажигания. Если что-то не работает, но замок новый, то необходимо убедиться в правильности подключения проводов. Распиновка есть в электрической схеме для каждого автомобиля.
