Сечет прокладка выпускного коллектора

Полезные статьи про выхлопную систему

Важной задачей для обеспечения устойчивой работы двигателя автомобиля является отвод продуктов сгорания топлива. Для отвода газов от двигателя выхлоп с цилиндров попадает в выпускной коллектор. Система выпуска состоит из коллектора, приемной трубы и глушителей. Отвод газов влияет на мощность двигателя и шумность его работы.

Выпускной коллектор предназначен для сбора продуктов сгорания топлива со всех цилиндров и вывода их в атмосферу. Так как коллектор работает в жестких условиях – повышенная температура (достигающая 1000 градусов), образование конденсата – то коллектор изготовляют из жаропрочных материалов.

Наиболее часто изнашивается прокладка, соединяющая коллектор и ГБЦ. Износ прокладки диагностируется по повышенному шуму двигателя и в особо тяжких случаях по дыму, проникающему в подкапотное пространство. Зачастую эта неисправность приводит даже к незначительному увеличению мощности, за счет более эффективного отвода выхлопных газов.

Для того чтобы заменить прокладку коллектора, надо снять несколько дополнительных узлов. Необходимо демонтировать фильтр очистки воздуха, выпускную трубу (так называемые «штаны») и сам коллектор. Для автомобилей с карбюраторными двигателями, соответственно, дополнительно снимаем карбюратор (Шаг 2).

Общее правило безопасности при работе на выпускной системе – необходимо дать машине остыть, так как высокая температура коллектора легко может стать причиной ожога. Для замены прокладки коллектора пригодятся следующие инструменты:

рожковые ключи;
трещоточная рукоятка с набором головок;
крестовая отвертка.

Шаг 1. Съем воздушного фильтра

Перед снятием желательно очистить крышку фильтра от грязи. Затем ослабляем хомут шланга и отсоединяем патрубок вентиляции. С крышки снимаются три держателя, и выкручивается винт в центре. После этого крышку можно убрать. Далее можно вынуть сам фильтрующий элемент. Закрываем отверстие карбюратора тканью или ветошью, чтобы не попали детали. Корпус фильтра освобождается откручиванием четырех гаек. Затем снимаем крепежную пластину, держащую корпус фильтра. Его будет нелишним тщательно очистить от пыли и грязи.

На инжекторных двигателях крышка фильтра очистки воздуха снимается отвинчиванием шурупов. Ослабляем крестообразной отверткой хомут крепления датчика ДМРВ. После этого отсоединятся сам датчик путем отсоединения колодки проводов и снятия резинового рукава подвода воздуха. Затем вынимается сам фильтрующий элемент. Далее выводится из держателя наконечник воздухозаборника корпуса фильтра. Для снятия корпуса фильтра отворачиваются 4 гайки. Затем следует отсоединить шланги и убрать корпус фильтра. Первоначальные работы завершены.

Шаг 2. Демонтаж карбюратора

Начинаем со снятия тросика от воздушной заслонки. Ключом ослабляем затяжку крепления оболочки. Затем откручиваем отверткой винт крепления троса и убираем его. Далее снимаем шланг вывода газов от картера. После чего отсоединяем два провода от ЭПХХ. Поддеваем тягу с рычага дроссельной заслонки и снимаем ее. Далее отсоединяем шланги регулятора опережения зажигания и клапана управления ЭПХХ. Изымаем руками возвратную пружину. Удаляем топливный шланг, предварительно ослабив хомут. Наконец, откручиваем гайки крепления карбюратора к впускному коллектору и убираем карбюратор в надежное место.

Отверстие впускного трубопровода желательно закрыть заглушкой. В роли заглушки отлично подойдет ветошь.

Шаг 3. Замена прокладки коллектора

Прежде чем разбирать выпускную систему, рекомендуется слить охлаждающую жидкость, так как ее попадание в двигатель может привести к неприятной и кропотливой промывке.

Снимаем штаны с выпускного коллектора путем откручивания четырех гаек. Зачастую для этого нужно отверткой отогнуть стопорные шайбы гаек. После этого «штаны» освобождаются от шпилек и отводятся в сторону. Важно аккуратно проделать эту процедуру и не повредить шпильки. Перед отсоединением коллектора отводим шланг охлаждающей жидкости в сторону. Отвинчиваем оставшиеся три гайки с коллектора и отводим его назад, освобождая от удерживающих шпилек.

Как правило, прокладка коллектора крепко прикипает к ГБЦ. Аккуратно поддеваем ее острым ножом. Окончательно фланцы крепления коллектора и выпускной трубы зачищаются шкуркой-нулевкой. Желательно обработать поверхность, где находилась прокладка, специальным спреем для более глубокой очистки. После нанесения спрея ждем 15 минут и очищаем нагар ветошью. На шпильки крепления коллектора можно нанести графитовую смазку.

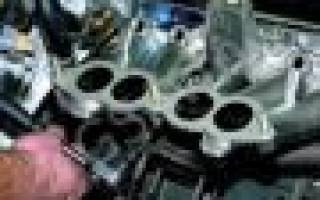

Место для новой прокладки подготовлено. Можно смело ее устанавливать. Собираем блоки в обратном порядке.

После тяжелого труда наслаждаемся тихой работой двигателя и чистым воздухом в автомобиле.

Выпускной коллектор: описание устройства и принципа работы

Выпускной коллектор — первый узел выхлопной системы автомобиля. Конструктивно это несколько каналов, объединенных в один общий канал, передающий выхлопные газы далее по выпускному тракту. Выпускные коллекторы устанавливаются на все типы двигателей внутреннего сгорания независимо от их марки или назначения. Выпускные коллекторы необходимы для сбора и отвода выхлопных газов.

Правильно спроектированный и подобранный коллектор способствует более эффективной вентиляции цилиндров, а значит, более оптимальному наполнению топливовоздушной смесью. Достигается подобный эффект благодаря движению выхлопных волн внутри каналов коллектора.

Принцип работы выпускного коллектора

Перед тактом выпуска отработанные газы находятся в цилиндре под большим давлением. После открытия выпускного клапана происходит перепад давлений, выхлопные газы устремляются в выпускной коллектор (где давление значительно ниже). Поршень при этом начинает движение вверх, выталкивая содержимое камеры сгорания в выхлопную систему. Часть газов уходит далее по выхлопному тракту, часть — отражается и стремится к соседним цилиндрам. Подобные движения отработанных газов принято называть волновыми. Побочным положительным эффектом является разряжение среды в выпускном коллекторе после прохождения такой волны.

Комплексная работа впускного коллектора, газораспределительного механизма и выпускного коллектора обеспечивает дополнительную продувку камеры сгорания. Все дело в том, что выпускной клапан всегда «запаздывает» с закрытием (во время начала такта впуска, выпуск еще открыт). Накопленное давление топливовоздушной смеси в впускном коллекторе в определенных условиях выше давления в выпускном коллекторе. Происходит резкий перепад давлений, цилиндр дополнительно продувается от выхлопных газов, наполняется свежей порцией топливовоздушной смеси. Выпуск закрывается.

Виды выпускных коллекторов

Все выпускные коллекторы можно разделить на цельные и трубчатые. Цельный выпускной коллектор — это, как правило, единая деталь, отлитая из чугуна. Трубчатый коллектор изготавливается из сваренных труб, стали и фланцевых соединений для стыковки с блоком двигателя.

Виды компоновки труб коллекторов

Выпускной коллектор с компоновкой 4-1. Представляет собой четыре трубы-канала, соединенных в одну общую трубу (количество каналов соответствует количеству цилиндров).

Выпускной коллектор 4-2-1. В таких коллекторах трубы сначала соединяют цилиндры, работающие в паре (на одном такте), а потом переходят в одну общую трубу.

Важным параметром выпускных коллекторов является их длина, а соответственно — и объем. При недостаточной длине выпускных каналов энергии потоков выхлопных газов будет достаточно, чтобы попасть в каналы соседних цилиндров и негативно влиять на их работу. В таких коллекторах плохо синхронизированы волновые движения газов с работой двигателя. В тоже время на двигателях с небольшой длинной выпускного коллектора, как правило, «узкие» фазы газораспределения с относительно небольшим объемом выхлопных газов. Производство коллекторов с малой длиной оправдано низкой стоимостью.

На мощных и производительных двигателях используются длинные выпускные коллекторы. В таких коллекторах часть объема выхлопных газов стремится по общей трубе в следующие узлы выхлопной системы, а часть — «отражается» к остальным цилиндрам. Для перехода волны из одного цилиндра в другой потребуется значительно больше времени, что создает определенно лучшие условия для разряжения и продувки.

Выпускной коллектор с равной длиной выпускных труб (равнодлинный). Как правило, устанавливается на мощные спортивные автомобили.

Читать еще: Обивка багажника ваз 2109

Равнодлинный коллектор позволяет равномерно осуществить выпуск во всех цилиндрах и лучше синхронизировать работу двигателя с выхлопной системой. Тюнинг выпускного тракта можно делать на любом двигателе. Это гарантированно принесет дополнительные 3-5% мощности.

Не стоит забывать, что увеличение длины выпускного коллектора повлечет за собой и увеличение температуры в подкапотном пространстве.

Проблема с температурой решается установкой теплоизоляции. Для этого можно использовать металлический кожух либо специальную негорючую ткань.

Существуют модели коллекторов, в которых в качестве теплоизоляции применяется керамическое напыление.

Эксплуатация выпускных коллекторов

Типичные неисправности выпускных коллекторов:

Повреждение прокладки между коллектором и блоком цилиндра. Для уплотнения узла соединения «блок цилиндров – выпускной коллектор» применяется прокладка, которая изготавливается из паронита, металла либо композитных материалов. Под действием давления и высоких температур со временем прокладка разрушается, что приводит к нарушению герметичности. Часть газов прорывается, напрямую в атмосферу, двигатель работает нестабильно.
Деформация фланца труб коллекторов. Температура выпускного коллектора может достигать 900 ºС. При нарушении температурных режимов коллектор подвергается деформации, которая может вызвать повреждения резьбовых соединений крепежа коллектора. Например, болты выпускного коллектора может просто «сорвать» (повредить резьбу). К таким последствиям приводит нарушение режима работы двигателя либо излишний тюнинг.
Физические повреждения, нарушение герметичности. Выпускной коллектор работает в агрессивной среде, поэтому со временем и пройденными километрами чугунные коллекторы лопаются, а трубчатые стальные — могут прогореть. Это негативно отражается на работе двигателя. Даже небольшая трещина в выпускном коллекторе вызывает нарушения работы выхлопной системы. В случае, если трещина незначительная, проблема какое-то время может себя не проявлять.Симптомами могу быть:
- ошибки блока управления двигателем;
- нестабильные обороты двигателя — плавные перепады 300-500 единиц;
- звук двигателя с ненастроенным зажиганием;
- в подобных случаях определяется сильно прогоревшая труба.
Засорение каналов выпускной системы. На стенках выпускных коллекторов образуется нагар и ржавчина. Подобные отложения могут привести к уменьшению просвета каналов и ухудшению характеристик двигателя.

Для того, чтобы избежать вышеперечисленных неисправностей, следует помнить, что выпускной коллектор — узел двигателя, который стоит осматривать при плановом техническом обслуживании чуть ли не в первую очередь.

Ремонт выпускных коллекторов

Проблемы с выпускными коллекторами могут возникать даже на сравнительно молодых автомобилях. Многие автовладельцы со временем задаются вопросами: что делать, если лопнул выпускной коллектор, как снять выпускной коллектор, сколько может стоить новый выпускной коллектор, поменять или отремонтировать элементы выпускного коллектора.

Конечно, самый простой способ решения проблем — обратиться в сервисный центр. Стоимость деталей и услуг будет варьироваться в зависимости от марки автомобиля и его уникальности. Например, новый выпускной коллектор может стоить от нескольких сотен до нескольких тысяч долларов.

Но ремонт выпускного коллектора может осилить и рядовой автомобилист. Необходим лишь стандартный набор инструментов и оборудования.

Замена выпускного коллектора

В случае, если выпускной коллектор значительно прогорел или имеет сильно нарушенную геометрию, он подлежит замене. Для этого:

ждем пока двигатель и коллектор остынут до нормальной для ремонта температуры;
снимаем все элементы, которые могут помешать работе (защиту двигателя, защиту коллектора или прочие узлы);
раскручиваем резьбовые соединения крепежа к блоку и приемной трубе выхлопной системы;
выполняем снятие выпускного коллектора;
далее — замена прокладки выпускного коллектора;
монтируем новый коллектор с крепежом, обтягиваем его;
устанавливаем все демонтированные элементы в обратном порядке, обтягиваем резьбовые соединения.

Чаще всего требуется только замена прокладки выпускного коллектора.

В случае если лопнул выпускной коллектор, или даже если его патрубок полностью отломан, не спешите приобретать новый. Во многих сервисах практикуется сварка выпускных коллекторов. Чугун варится особыми электродами или аргонодуговой сваркой. Стальные трубчатые коллекторы также подлежат заварке. Подобные работы не по силам новичку, лучше обратиться к специалистам.

Выпускные коллекторы физически необходимы для сбалансированной работы ДВС, поэтому современные двигатели проектируются с учетом комплексной работы узлов и механизмов. Тюнинг же систем выхлопа дает вполне ощутимый прирост мощности, а при верном подходе не повлияет на показатели автомобиля в целом.

Сечет прокладка выпускного коллектора

Сегодня поговорим о замене прокладки выпускного коллектора, а также о замене прокладки между выпускным коллектором и штанами (приемной трубой).

Замена прокладки выпускного коллектора

Довольно часто возникает такая очень неприятная неисправность выпускного коллектора, как прогар прокладки под выпускным коллектором или между выпускным коллектором и штанами, что случается намного чаще.

На повестке дня у нас Гольф 2, прогорела прокладка между коллектором и штанами, проявлял себя прогар не очень сильно, но тем не менее выхлопные газы секли под нагрузкой или на холостых. С опыта могу сказать, что чаще всего прогарает именно эта прокладка, а не прокладка под выпускным коллектором.

Начинать замену прокладки необходимо с оценки состояния болтового соединения, то есть возможно ли открутить гайки со шпилек. Заменить прокладку по манипуляциям не сложно, довольно часто бывает сложно открутить гайки коллектора или штанов. Очень часто гайки отламываются вместе со шпильками и тогда ремонт очень утяжеляется.

Замена прогоревшей прокладки выпускного коллектора

Для начала откручиваем соединение штаны-резонатор, если там все открутилось — то это довольно хорошо, далее пробуем открутить штаны от коллектора, если не удается, то рекомендую открутить коллектора от головки блока циллиндров. Достаем эту всю конструкцию целиком.

Достал выпускной коллектор вместе со штанами из под капота

Далее осматриваем гайки, если они бронзовые, то открутить соединение становится реальнее. Здесь необходимо пустить в ход все средства — ВД-40, тормозную жидкость, уксус и тп. Но не всегда они помагают, особенно когда вместо шпильки с бронзовой гайкой вкручен обычный болт, он отрывается в 80% из 100. Если вы не спешите, то хорошо пробрызгайте соединение и дайте время на откисание резьб. Можно также попробовать постучать, почистить и тп.

Видно место где секли выхлопные газы

Но мне это не помогло, две шпильки, точнее шпилька и болт, который кто-то вкрутил вместо шпильки оторвались. Что делать с оторванными шпильками выпускного коллектора? Путей есть несколько:

Если торчит хотябы небольшой кусок шпильки, то можно попробовать приварить к нему какой нибудь предмет, чаще всего это гайка, шинка с отвестием и тп. Главная задача сорвать с места остаток шпильки.

Две шпильки штанов оторвались

Остаток одной шпильки около 5 мм, второй 2 мм

Гайки можно использовать сорванные, по крайней мере я так делаю

Привариваем гайку к шпильке

Пробываем открутить, можно перед этим еще раз попробовать смочить чем либо, а вдруг поможет:)

Таким образом выкрутил одну шпильку, вторая оторвалась дальше

Таким образом второй способ полностью аналогичный, для того чтобы выкрутить остаток сломанной шпильки к ней сверху приваривают шинку через отверстие.

Что же делать с одной шпилькой которая отказалась вывернуться путем наваривания гайки? Здесь решение не очень простое и если вы не уверенны в своих слесарных талантах, то лучше отдать людям которые это сделаю на 100% правильно. Для начала нам необходимо выровнять место отлома шпильки, это можно сделать шлифовальным кругом болгарки.

Далее необходимо накернить центр остатка шпильки керном, это необходимо сделать ровно по центру, это очень важно. Затем берем сверло тонкое, 2-3 мм, желательно новое, ни разу не точеное, это необходимо для того, чтобы сверло неуводило в сторону. Просверливаем остаток шпильки, затем берем сверло необходимое для резьби м8, такая резьба используется во многих коллекторах как отечественных автомобилей, так и зарубежных. Я использовал шпильки от ВАЗ классики.

Читать еще: Усиление кузова ваз классика

Накерниваем место где необходимо сверлить

Спасибо за подписку!

Теперь необходимо выковирять остаток шпильки и нарезать резьбу метчиком, в идеальном случае только поправить. Главное необходимо стараться просверлить точно по центру, чтобы не задеть резьбу.

Далее ввертываем новые шпильки, примеряем штаны, если они находят на шпильки, значит ремонт можно считать завершенным. Но бывают случаи, когда шпилька вворачивается и встает криво, что невозможно одеть приемную трубу. В таких случаях нужно одеть пару гайек на шпильку, подогреть ее и постучать в необходимый бок. Делать это необходимо аккуратно, чтобы не отколоть коллектор.

Накручиваем гайки и наносим удары

На фото видно, что шпильки не соосны

Осталось только прикрутить приемную трубу к коллектору, использовать обязательно бронзовые гайки, есть они в каждом магазине ВАЗ запчастей. Удачи!

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Прокладка выпускного коллектора отвечает за герметичность стыка между выпускным коллектором, отводящим выхлопные газы, и головкой блока цилиндров. Деталь обеспечивает нормальную работу ВК, и, как следствие, безопасность автомобиля.

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Причины неисправностей

Прокладку помещают между выпускным коллектором и ГБЦ. Прокладка из штампованного асбеста устойчива к действию высоких температур, способна сжиматься (создавая необходимую непроницаемость) и обладает повышенной прочностью. Для усиления последнего качества прокладки выпускного коллектора дополнительно армируются сталью.

ВАЖНО! Главная задача прокладки – не допустить проникновение выхлопных газов под капот, где они могут спровоцировать воспламенение деталей/узлов моторного отсека.

Прокладка признана самым уязвимым местом выпускного коллектора, работающего с предельными нагрузками как по температуре, так и по давлению. Неудивительно, что прокладки приходится менять не только на машинах с солидным пробегом, но и практически на новых автомобилях.

Прокладки нуждаются в ротации по нескольким причинам:

плохое заводское качество;
перегрев двигателя из-за интенсивной эксплуатации;
ремонт двигателя (б/у прокладка теряет при демонтаже свои свойства).

Когда требуется замена

Долговечность прокладки выпускного коллектора не зависит от срока ее использования и пробега авто. Она способна выполнять положенные ей функции 2, 5 или 10 лет, и не относится к элементам, чья замена происходит по плану. Длительность ее службы определяется единственным фактором, а именно корректной работой двигателя – чем меньше перегрузок (особенно сильных температур) и лучше топливо, тем реже придется прибегать к замене прокладки.

Признаки прогоревшей прокладки

Проще всего владельцу машины с инжекторным двигателем, за работой которого следит ЭБУ (электронный блок управления). Он подает сигнал о неисправности прокладки на приборную панель, где загорается лампочка Check. Это значит, что лямбда-зонд, которым обычно оснащен коллектор, зафиксировал изменение объема кислорода в выхлопах, проинформировав ЭБУ. Двигатель начинает работать в аварийном режиме, пока дефект не ликвидируют.

«Симптомы» прогоревшей прокладки:

двигатель работает нестабильно;
издает при работе нехарактерный звук;
в салоне пахнет отработанными газами.

ВНИМАНИЕ! О том, что прокладка выпускного коллектора прогорела, оповещает узнаваемое стрекотание, создаваемое газами, которые прорываются сквозь уплотнитель. Автомобилисты часто говорят, что двигатель «сечет».

Выхлопы через системы вентиляции и отопления быстро проникают в салон, что чревато не только ухудшением микроклимата, но и негативными последствиями для здоровья. Вот почему замена прокладки выпускного коллектора становится вынужденной, но необходимой мерой.

Замена прокладки

Маркером вышедшей из строя прокладки считают копоть, которая образуется в месте, где вырываются выхлопы. В этом случае приступайте к замене негодного уплотнителя.

Что нужно для ремонта

Для замены прокладки выпускного коллектора приготовьте материалы и инструменты:

отвертки (шлицевую и крестовую);
острый нож или шпатель (снять б/у прокладку);
накидные ключи в комплекте;
жидкость против ржавчины (к примеру, WD-40);
емкость с широким горлом на 5 л (для слива антифриза);
сухую ветошь.

ВНИМАНИЕ! При замене прокладки коллектора на ВАЗ 2114 (как и на остальных моделях завода) необходимо заранее слить антифриз, иначе можно залить впускные окна двигателя.

Пошаговые действия

Процесс замены уплотнителя при его выходе из строя несложен, но имеет нюансы для разных двигателей. В общих чертах алгоритм демонтажа и последующего монтажа прокладки ВК выглядит так:

Откройте капот и снимите воздухозаборник с карбюратором, под которыми находится коллектор.
Снимите термоэкран, закрывающий ВК (в некоторых устаревших моделях экран отсутствует).
Открутите болты, которыми «паук» прикреплен к выхлопной трубе, и потом болты, соединяющие с блоком двигателя.
Приступайте к съему самого выпускного коллектора, на котором сидит прогоревшая прокладка, нередко «прикипающая» к ВК.
Тщательно зачистите шпателем зону стыка ГБЦ и коллектора, удалив со второго нагар и фрагменты изношенной прокладки.
После того, как этот участок заблестит, покройте его графитовой смазкой и установите новую прокладку.
Обработайте этой же смазкой (для профилактики коррозии) крепежные элементы.

В заключение верните на законные места все демонтированные детали.

Замена прокладки ВАЗ 2114

Сначала с машины, стоящей на эстакаде, снимают защиту двигателя, слив до этого антифриз, и далее действуют так:

Снимают воздушный фильтр, скинув до этого минус-клемму аккумулятора.
От дросселя отсоединяют топливные трубки с тросом акселератора.
Отключают датчики холостого хода/заслонки дросселя.
Отсоединяют шланги вентиляции картера и усилителя тормозов, отключая ресивер.
Снимают последний, отключая провода у блока управления впрыском.
Демонтируют топливную рампу, не выкручивая форсунки.
Открепляют от ВК приемную трубу.
Снимают по очереди впускной и выпускной коллекторы.
Убирают старую прокладку.
Очищают ножом стык коллектора и ГБЦ.
Ставят новую прокладку, производя обратный монтаж.
Заливают охлаждающую жидкость.

Прокладка выпускного коллектора прослужит долго, если вы используете качественное топливо и контролируете уровень антифриза во избежание перегрева двигателя. А также проверяете надежность стыка ГБЦ и ВК и сразу меняете прокладку, заметив ее неисправность. Кроме того нужно покупать прокладки от авторитетных производителей.

Замена прокладки выпускного коллектора двигателя.

Замена прокладки выпускного коллектора довольно распространённая операция на подержанном автомобиле. Ведь очень высокая температура от раскалённых выхлопных газов, со временем делает своё дело, и прокладка из прессованного асбеста, даже армированная сталью, в конце концов не выдерживает, теряет герметичность (прогорает) и начинает сечь. Под капотом автомобиля появляется неприятный звук, а если перегородка между салоном и моторным отсеком негерметична, тот в салоне появляется неприятный запах выхлопных газов. В этой статье мы рассмотрим, как заменить прокладку между выпускным коллектором и головкой цилиндров и что для этого понадобится.

Читать еще: Ремонт покрышек своими руками

Убедиться в том, что прокладка пришла в негодность и требует замены, можно не только с помощью постороннего (секущего) звука, но и визуально. В месте прорыва выхлопных газов хорошо видна копоть (см. фото слева) которая подтверждает, что прокладку между головкой двигателя и выпускным коллектором (или прокладку в месте соединения коллектора и выпускной трубы) пора менять.

На некоторых современных автомобилях, особенно инжекторных, перед заменой прокладки, кроме снятия теплового экрана, требуется демонтировать и ещё кое какие детали (например дозатор с топливными трубками и форсунками — это показано в видеоролике под статьёй), которые мешают нормально подобраться ключом к гайкам крепления выпускного коллектора. На более простых карбюраторных машинах достаточно снять всего лишь защитный тепловой (жестяной) экран, а на некоторых ещё более старых карбюраторных автомобилях нет даже его.

Сняв навесные детали, мешающие добраться до гаек выпускного коллектора, теперь можно хорошенько опрыскать все гайки и выступающую резьбу шпилек проникающей жидкостью (например распространённой вэдэшкой — WD — 40). Это нужно сделать обязательно, так как основная трудность при замене прокладки выпускного коллектора — это именно сложность откручивания гаек шпилек коллектора.

Ведь постоянно нагревающийся и остывающий коллектор всегда ржавый, чем его не крась, и резьба гаек и шпилек тоже. К тому же высокая температура делает со временем шпильки хрупкими, и при откручивании прикипевшей гайки, шпильки часто ломаются. Поэтому работать следует аккуратно.

После опрыскивания гаек, даём откиснуть им несколько часов. Но лучше смочить детали проникающей жидкостью на всю ночь, а утром взяться за работу. Перед началом откручивания гаек, полезно пройтись металлической щёткой по выступающей резьбе ржавых шпилек, и удалить ржавчину с резьбы, так открутить гайки будет легче.

Но всё же если при попытке откручивания, какая то гайка не идёт, не советую прилагать большое усилие к накидному ключу, так как я уже говорил, за долгие годы от нагрева шпильки становятся хрупкими, и легко ломаются. А выкрутить обломанную шпильку не так то просто, но об этом ниже. Поэтому если прикипевшая гайка не откручивается, её следует нагреть докрасна газовой горелкой, например с небольшим баллончиком, таких сейчас уже полно в продаже и стоят они не дорого. После нагрева гайка по любому открутится.

Начинать откручивать гайки выпускного коллектора советую в последовательности, показанной на фото слева.

Чтобы заменить прокладку выпускного коллектора, многие чтобы его снять, откручивают ещё и его нижнее крепление к выпускной трубе. Однако возиться с ржавыми шпильками ещё и там не обязательно, так как на большинстве машин можно стянуть коллектор со шпилек за счёт того, что выпускная труба за счёт своей упругости позволяет это сделать.

Коллектор просто немного оттягивается (cм. фото слева), и достаточно его оттянуть от шпилек всего на полсантиметра, и прокладку (или прокладки) коллектора можно спокойно снять. А если вы работаете один, то чтобы коллектор, прижимаемый выпускной трубой, не мешал вам снять прокладку, оттяните его и привяжите верёвкой к чему либо. Хотя всё же с помощником работать намного удобнее.

После снятия старой прокладки (прокладок), плоскость прилегания коллектора к головке цилиндра советую зачистить до блеска от остатков нагара и старой прокладки. После этого плоскость смазывается графитной смазкой и на шпильки надевается новая прокладка (прокладки — на многих машинах не одна, а несколько раздельных прокладок). Остаётся надеть на шпильки коллектор и притянуть его желательно новыми гайками, резьба которых тоже смазывается графитной смазкой. Кстати, плоскость на коллекторе, с которой контактирует прокладка, тоже желательно зачистить и смазать графиткой.

Установив между коллектором и головкой новую прокладку, остается затянуть гайки в порядке, показанном на рисунке слева, и с требуемым моментом, с помощью динамометрического ключа. На большинстве легковых автомобилей, шпильки идут с резьбой М8 и момент затяжки гаек коллектора составляет 2,5 — 2,6 кг/м (при желании можно уточнить в мануале вашего двигателя). Но затягивать их советую не как попало, а согласно порядку, приведённому на рисунке слева.

Способы удаления сломанной шпильки при замене прокладки выпускного коллектора.

При замене прокладки коллектора, как я уже говорил, основная трудность — это откручивание прикипевших ржавых гаек. И бывает, что слишком прикипевшая гайка не откручивается и при приложении усилия, шпилька ломается. Обломок шпильки обязательно следует удалить и вместо него вкрутить новую шпильку. Иначе даже новая прокладка не спасёт от прорыва выхлопных газов.

Способов избавления от обломков шпилек несколько, и каждый имеет свои преимущества и недостатки. Самый простой и быстрый — это зачистка обломка шпильки с помощью металлической щётки и затем приваривания полуавтоматом гайки к обломку шпильки. Перед электросваркой отключите минусовую клемму батареи, а затем подключив массу аппарата к блоку мотора, приложите гайку точно отверстием к обломку, и обварите обломок изнутри отверстия гайки (приварите гайку к обломку).

Этот способ хорош тем, что прикипевший обломок шпильки нагревается от сварки, и вокруг него нагревается и блок двигателя ( и резьбовое отверстие шпильки немного расширяется) и это очень помогает при откручивании обломка. При неудачной попытке (срыве гайки) попробуйте приварить её снова, и второй нагрев шпильки обычно окончательно помогает её открутить.

Основной недостаток такого способа — это неудобство сварки (ограниченное пространство под капотом), но при желании, с горелкой от полуавтомата можно всё же подступиться, ну и огнетушитель должен быть под рукой обязательно.

Второй способ — это высверливание в шпильке отверстия, диаметр которого примерно в полтора — два раза меньше диаметра шпильки. После этого в шпильку вкручивается специальный конический буравчик из набора, показанного на фото слева.

Резьба буравчика левая, то есть при его вкручивании, усилие прилагается против часовой стрелки, и когда он вкручивается и упирается своим конусом в стенки просверленного в обломке отверстия, он при упоре конуса начинает выкручивать обломок шпильки.

Ну и ещё один простейший способ избавления от обломка шпильки — это просто высверливание обломка и нарезание резьбы в просверленном отверстии. Основной недостаток этого способа — это увод сверла в сторону и разбивание сверлом штатного отверстия в головке цилиндров на больший диаметр. При этом резьбу приходится нарезать метчиком вместо 8 мм уже на 10 мм и заказывать токарю шпильку, резьба которой с одной стороны на 10 мм, в с другой на 8мм.

Чтобы этого избежать, можно высверлить обломок шпильки точно и без увода сверла вс торону. Для этого следует изготовить несложное приспособление. Подробно об этом советую почитать вот тут.

Вот вроде бы и всё. Надеюсь эта статья поможет начинающим водителям самостоятельно произвести замену прокладки выпускного коллектора новой, и избавиться от утечки выхлопных газов и постороннего звука под капотом, успехов всем.
