Датчик заднего хода ВАЗ 2110 — обзорная статья

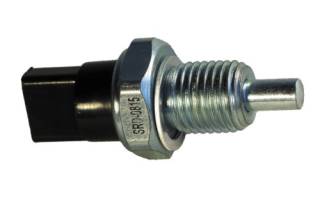

Датчик заднего хода ваз 2110 – это механизм включения фонарей заднего хода, оповещающий сигналом белого цвета о намерении (либо уже о совершающемся действии) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Располагается этот датчик с левой стороны внизу коробки передач. В его поиске вы не ошибетесь, ведь это единственный элемент в КПП с подведенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Неполадки датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки новой. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. После чего следует вынуть панель, сжав боковые фиксаторы, выкрутить лампу, надавив на нее. Затем поставьте новую лампочку и вернуть все в исходные места.

2. Окислились контакты, вышли из строя предохранители, отсутствует «масса» на плате.

Решение вопроса: почистите контакты, при необходимости заменить нерабочие провода и вышедшие из строя предохранители. Для этого необходимо лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика в случае необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам понадобится: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

• Отсоедините и выньте провода, подключите тестер, выставив на нем функцию «прозвона» или сопротивления.
• Включите заднюю передачу, затем – зажигание, не забывайте при этом следить за показателями сопротивления на тестере. Если прибор показывает «0», значит, все хорошо. Другие же значения говорят о необходимости замены устройства. Такие же действия проделайте при зажженных лампочках заднего хода в случае не включенной задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, указаниям, приведенным ниже.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

1. Снимите защиту на «движке» при ее наличии, поставив какую-нибудь емкость под место откручивания датчика, дабы избежать «утечки» масла в никуда.
2. Открепите присоединенные к детали провода. Для этого необходимо лечь под машину.

1. Открутите неисправный датчик ключом на «21».

1. Замените его новым, уплотнив специальным кольцом.

1. Добавьте недостающее после утечки масло в КПП, далее подключите к клеммам проводку. После чего протрите все поверхности, имеющие контакт с маслом, чистой сухой ветошью, дабы избежать самовозгорания.
2. Проверьте исправность детали, включив заднюю передачу и запустив двигатель.

Видео.

Схема фонарей заднего хода ваз 2110

Схема электрооборудования автомобилей ВАЗ-2110

Схема злектрооборудования автомобиля ВАЗ-2110 (карбюратор): 1 – блок-фара; 2 – датчики износа колодок передних тормозов; 3 – датчик включения электродвигателя вентилятора; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – звуковой сигнал; 6 – генератор; 7 – датчик уровня масла; 8 – блок управления электромагнитным клапаном карбюратора; 9 – контроллер отопителя; 10 – выключатель клапана рециркуляции; 11 – лампа подсветки рычагов управления отопителем; 12 – коммутатор; 13- концевой выключатель карбюратора; 14- датчик контрольной лампы давления масла; 15- свечи зажигания; 16- элек­тромагнитный клапан карбюратора; 17 – датчик указателя температуры охлаждающей жидкости; 18 – датчик-распределитель зажигания; 19 – катушка зажигания; 20 – стартер; 21 – электродвигатель вентилятора отопителя; 22 – дополнительный резистор электродвигателя отопителя; 23 – датчик скорости; 24 – выключатель света заднего хода; 25 – микромоторедуктор привода заслонки отопителя; 26 – клапан рециркуляции; 27 – датчик уровня тормозной жидкости; 28 – колодки для подключения электродвигателя омывателя заднего стекла; 29 – аккумуляторная батарея; 30 – электродвигатель омывателя ветрового стекла; 31 – датчик уровня омывающей жидкости; 32 – датчик уровня охлаждающей жидкости; 33 – моторедуктор очистителя ветрового стекла; 34 – монтажный блок; 35 – колодки для под­ключения жгута предупредительного света; 36 – переключатель наружного освещения; 37 – комбинация приборов; 38 – выключатель заднего противотуманного света; 39 – контрольная лампа противотуманного света; 40 – контрольная лампа обогрева заднего стекла; 41 – часы; 42 – выключатель обогрева заднего стекла; 43 – подрулевой переключатель; 44 – колодка для переключения проводов при установке блок-фар другого типа; 45 – регулятор освещения приборов; 46 – выклю­чатель зажигания; 47 – колодки для подключения жгута проводов очистителей фар; 48 – розетка для переносной лампы; 49-передний плафон освещения салона; 50 – выключатель стоп-сигнала; 51 – плафон освещения салона; 52 – блок бортовой системы контроля; 53 – датчик указателя уровня топлива; 54 – выклю­чатель аварийной сигнализации; 55 – датчик ремня безопасности водителя; 56 – прикуриватель; 57 – лампа подсветки пепельницы; 58 – выключатель лампы освещения вещевого ящика; 59 – колодка для подключения бортового компьютера; 60 – лампа освещения вещевого ящика; 61 – боковые указатели поворота; 62 – выключатели в стойках передних дверей; 63 – выключатели в стойках задних дверей; 64 – выключатель контрольной лампы стояночного тормоза; 65 – фонарь освещения багажника; 66 – датчик температуры для системы отопления; 67 – наружные задние фонари; 68 – внутренние задние фонари; 69 – фонари освещения номерного знака; 70 – элемент обогрева заднего стекла; 71 – колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер “Январь-4”): 1 – блок-фара; 2 – датчики износа колодок передних тормозов; 3 – звуковой сигнал; 4 – вентилятор системы охлаждения; 5 – выключатель света зад­него хода; 6 – аккумуляторная батарея; 7 – генератор; 8 – датчик контрольной лампы давления масла; 9 – датчик уровня масла; 10 – свечи зажигания; 11 – форсунки; 12 – регулятор холостого хода; 13 – колодки электронного блока управления; 14 – датчик положения дроссельной заслонки; 15 – датчик положения коленчатого вала; 16 – модуль зажигания; 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 – стартер; 19 – колодка диагностики; 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 – датчик скорости; 22 – реле включения бензонасоса; 23, 35,39 – плавкие предохрани­тели; 24 – электробензонасос; 25 – микромоторедуктор привода заслонки отопителя; 26 – клапан рециркуляции; 27 – вентилятор отопителя; 28 – насос омывателя вет­рового стекла; 29 – датчик уровня омывающей жидкости; 30 – датчик уровня тормозной жидкости; 31 – датчик уровня охлаждающей жидкости; 32 – моторедуктор стек­лоочистителя; 33 – дополнительный резистор вентилятора отопителя; 34 – реле включения питания системы впрыска; 36 – клапан продувки адсорбера; 37 – датчик массового расхода воздуха; 38 – реле включения вентилятора системы охлаждения; 40 – переключатель наружного освещения; 41 – датчик детонации; 42 – датчик кон­центрации кислорода (подогреваемый лямбда-зонд); 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 – контрольная лампа противотуманного света; 44 – контрольная лампа обогрева заднего стекла; 45 – выключатель про­тивотуманного света; 46 – выключатель обогрева заднего стекла; 47 – комбинация приборов; 48 – монтажный блок; 49 – датчик уровня топлива; 50 – выключатель за­жигания; 51 – регулятор яркости подсветки приборов; 52 – подрулевой переключатель; 53 – лампа подсветки рычагов управления отопителем; 54 – выключатель ава­рийной сигнализации; 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции; 57 – блок индикации бортовой системы контроля; 58 – боковые указатели поворота; 59 – датчик температуры для системы отопления; 60 – плафон освещения салона; 61 – передний плафон освещения салона; 62 – розет­ка для переносной лампы; 63 – электронные часы; 64 – выключатели в стойках передних дверей; 65 – выключатели в стойках задних дверей; 66 – лампа освещения ве­щевого ящика; 67 – выключатель освещения вещевого ящика; 68 – прикуриватель; 69 – лампа освещения пепельницы; 70 – выключатель стоп-сигнала; 71 – элемент обо­грева заднего стекла; 72 – наружные задние фонари; 73 – внутренние задние фонари; 74 – лампы освещения номерного знака; 75 – лампа освещения багажника.

Схема электрооборудования автомобиля с кузовом “седан” (без системы впрыска): 1 – блок-фары; 2 – звуковой сигнал; 3 – электродвигатель вентилятора системы охлаждения двигателя; 4 – стартер; 5 – аккумуляторная батарея; 6 – генератор; 7 – выключатель света зад­него хода; 8 – электропривод блокировки замка правой передней двери: 9 – реле включения электростеклоподъемников; 10 – реле включения стартера; 11 – электродвига­тель отопителя; 12 – микромотор-редуктор привода заслонки отопителя; 13 – электродвигатель омывателя ветрового стекла; 14 – датчик уровня омывающей жидкости; 15 – электропривод блокировки замка левой передней двери; 16 – переключатель электростеклоподъемника правой передней двери; 17 – электропривод замка багажника; 18 – дополнительный резистор электродвигателя вентилятора отопителя; 19 – мотор-редуктор очистителя ветрового стекла; 20 – переключатель электростеклоподъемни­ка левой передней двери; 21 – электропривод стеклоподъемника правой передней двери; 22 – блок управления системы блокировки замков дверей; 23 – переключатель на­ружного освещения; 24 – датчик уровня тормозной жидкости; 25 – электропривод стеклоподъемника левой передней двери; 26 – контрольная лампа включения противоту­манного света; 27 – выключатель противотуманного света; 28 – комбинация приборов; 29 – контрольная лампа обогрева заднего стекла; 30 – выключатель обогрева задне­го стекла; 31 – подрулевой переключатель; 32 – реле включения противотуманного света; 33 – выключатель зажигания; 34 – монтажный блок; 35 – лампа подсветки рыча­гов управления отопителем; 36 – выключатель аварийной сигнализации; 37 – контроллер системы автоматического управления отопителем; 38 – лампа освещения вещево­го ящика; 39 – выключатель лампы освещения вещевого ящика: 40 – прикуриватель; 41 – блок индикации бортовой системы контроля; 42 – лампа освещения пепельницы; 43 – розетка для переносной лампы; 44 – выключатель освещения приборов; 45 – электропривод блокировки замка правой задней двери; 46 – переключатель электростек­лоподъемника правой задней двери: 47 – часы; 48 – электропривод стеклоподъемника правой задней двери; 49 – выключатель сигналов торможения; 50 – электропривод стеклоподъемника левой задней двери; 51 – переключатель электростеклоподъемника левой задней двери: 52 – электропривод блокировки замка левой задней двери: 53 – боковые указатели поворота; 54 – выключатель контрольной лампы стояночного тормоза; 55 – фонарь освещения багажного отсека; 56 – плафон индивидуального ос­вещения; 57 – плафон освещения салона; 58 – датчик температуры системы отопления; 59 – выключатели в стойках передних дверей; 60 – выключатели в стойках задних дверей; 61 – наружные задние фонари; 62 – внутренние задние фонари; 63 – фонари освещения номерного знака; А – колодки для подключения правой передней колонки; Б – колодки для подключения аудиоаппаратуры; В – колодки для подключения электродвигателя омывателя заднего стекла; Г – колодки для подключения левой передней колонки; Д – колодка для подключения жгута проводов системы впрыска; Е – разъем для диагностики электроусилителя руля; Ж – разъем для диагностики системы автомати­ческого управления отопителем; 3 – колодки для подключения правой задней колонки; И – колодки для подключения левой задней колонки; К – колодка для подключения борто­вого компьютера; Л – к электроприводу замка багажника; М – колодки для подключения дополнительных сигналов торможения; Н – к элементу обогрева заднего стекла .

Как улучшить свет заднего хода на ВАЗ-2110

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

— Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

— Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

— Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Напряжение к лампочкам задних фонарей на ВАЗ-2110 подводится не проводами а через шлейф. Он представляет собой гибкую зеленую ленту с токопроводящими дорожками. В одном месте к шлейфу подключается колодка с проводами и дальше ток идет по дорожкам к лампам.

Проблема в том, что шлейфы крайне ненадежны: они ломаются, истираются, из-за чего дорожки способны электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать, как попало. Наверняка каждый видел, как на «десятке» при нажатии на тормоз вместо стоп-сигнала включается, например, правый поворотник и левый габарит. Такое «чудо» случается именно из-за шлейфов.

Задние фонари соединены с «массой» также через шлейф. Соответственно, если «массовая» дорожка будет не совсем исправной, то и «масса» будет плохой. Лампы при этом будет светиться тускло. Это тоже может стать причиной плохого света заднего хода на ВАЗ-2110.

Совет: Если фонари светят нормально, но света все равно не хватает и при этом не хочется заморачиваться с установкой дополнительных устройств, то можно при движении назад включать задние противотуманки. Это хоть немного, но добавит света.

Дополнительное освещение заднего хода на ВАЗ-2110

Если же со штатными фонарями все хорошо, то и на «десятку» можно установить дополнительную заднюю фару. Сделать это несколько сложнее, чем на той же «классике», потому что нужно выполнить установку красиво. Исходя из тех же соображений красоты, лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманки можно использовать мощную фару дневного ходового света на светодиодах.

Подвешенная к заднему бамперу фара на «десятке» будет смотреться странновато, поэтому ее нужно установить прямо в бампер. Он пластиковый, поэтому подготовить отверстие под фару будет достаточно просто. Необходимо точно соблюсти размеры таким образом, чтобы фара установилась в отверстие внатяг. Закрепить ее в бампере можно крепким водостойким клеем. Бампер не испытывает больших нагрузок на кручение или излом, поэтому крепление клеем будет достаточно надежным.

Подключить дополнительную фару нужно от провода, который питает штатные задние фонари. Тогда дополнительный свет будет зажигаться параллельно с основным при включении задней передачи. Подключиться к проводу удобнее всего в багажнике. Для этого нужно отогнуть ковролин пола с левого крыла и найти жгут проводов.

За питание задних фонарей отвечает зеленый провод. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно, при выключенной задней передаче напряжения на нем быть не должно.

Присоединить свой провод к штатному можно методом скрутки или «официально» клеммами. В любом случае, место соединения нужно заизолировать изолентой. Дальше нужно провести новый провод из багажника под бампер. Для этого придется просверлить отверстие в полу багажника. После окончания работ, важно замазать отверстие любым герметиком, чтобы исключить попадание воды в багажник. «Массовый» провод от дополнительной фары нужно соединить с металлом кузова автомобиля в любом удобном месте при помощи клеммы «под болт».

Теперь, при включении задней передачи, вместе с заводскими фонарями будет включаться и ваша дополнительная фара. Как правило, задняя передача, включена недолго, поэтому фара не успеет нагреться. Если же есть опасения за пластик бампера, то стоит выбрать светодиодную фару дневного ходового света. Светодиоды не имеют сильного нагрева во время работы, поэтому такая фара будет абсолютно безопасна для бампера.

Замена ламп в заднем фонаре ВАЗ 2110: делаем самостоятельно

Задний фонарь ваз 2110

В правилах дорожного движения говорится, что автомобиль не должен ехать в случае, если не горят габаритные и головные лампы в фарах заднего фонаря в ночное и вечернее время (когда темно) или если видимость недостаточная. По этой причине замена ламп в заднем фонаре ваз 2110 – дело важное.
Замена ламп задних фонарей ваз 2110, неисправной лампочки головного света в блок-фонаре, а также комбинированной лампы света габаритов и сигнала торможения может быть проведена самостоятельно без особых сложностей.

Замена лампы головного света – как она проводится

Лампочка габарита на задний фонарь ваз 2110

Чтобы поменять лампу головного света в блок-фаре, нужно выполнять действия в определенной последовательности:

• снять аккумуляторную батарею;
• придержав сзади лампу, отделить провода в колодке непосредственно от лампы;
• снять резиновый чехол;
• отвести конец фиксатора пружины с крючком из зацепления, отодвинуть фиксатор вбок;
• вынуть лампочку из корпуса блок-фары;
• поставить новую лампу, производя обратную последовательность действий.

Примечание. Если лампа габаритного света в блок-фаре оказалась неисправной, ее замена происходит на месте. В противном случае нужно проехать туда, где будет производиться ремонт с выключенной лампой головного света.

Конструкция заднего фонаря Ваз 2110

Лампочки в задние фары ваз 2110

Задний фонарь автомобиля состоит из следующих секций:

• противотуманного света (рассеиватель красного света);
• света заднего хода (рассеиватель белого света);
• указателя поворота (рассеиватель оранжевого света);
• габаритного света и сигнала торможения (рассеиватель красного света);
• световозвращателя (катафот).

Причины неисправности

Лампочки в задние фонари ваз 2110

Причин, по которым освещение не работает, может быть несколько. Каждая неисправность требует индивидуального подхода и подразумевает свои способы устранения неполадок.
Причины неисправности и методы их устранения (если не работают некоторые лампы фонарей и фар):

• сгоревшие предохранители – заменить их(см.Ваз 2110: как проводится замена предохранителей);
• перегорели нити ламп – поменять лампы;
• окислились контакты на реле или выключателях – выполнить их зачистку;
• повредились провода, окислились их наконечники или ослабли соединения – заменить вышедшие из строя провода, произвести зачистку наконечников;
• окислились перемычки контактов в месте расположения реле контроля ламп – зачистить их.

Лампочки задних противотуманных фонарей ваз 2110

Иногда сильно запотевает рассеиватель блок-фары.
Каковы причины и что делать в этом случае:

• негерметичное склеивание рассеивателя с корпусом – погрузить блок-фару в воду, в случае проникновения жидкости, заменить фару;
• попадает влага по направлению от моторного отсека в процессе мытья автомобиля – ликвидировать жидкость из блок-фары.

Замена заднего фонаря и его элементов

Лампы заднего фонаря ваз 2110

Замена заднего фонаря происходит по схеме:

• открепить от клеммы «минусовой» аккумуляторной батареи провод;
• открыв крышку багажника, открутить винты, которыми крепится задняя обивка багажника (2 шт);
• отжав заднюю обивку, отогнуть боковую обивку, что даст возможность доступа к деталям соединения заднего фонаря;
• рассоединить фонарь и колодку с проводами;
• окрутить гайки, которые удерживают задний фонарь и снять шайбы;
• снять фонарь с автомобиля;
• освободить корпус фонаря от держателя и ламп, сжав лапки фиксатора;
• установить новый фонарь, выполняя действия в обратной последовательности;
• заправить под уплотнитель боковую обивку.

Примечание. При монтаже необходимо заметить, что боковые винты длиннее винтов, которыми закреплена задняя обивка багажника.

Замена ламп габаритки и задних фонарей

Лампы задних противотуманных огней в ваз 2110

Меняя лампу габаритов автомобиля, необходимо произвести следующие действия:

• вынуть из оптического элемента лампу вместе с патроном;
• вынуть лампу из патрона.

Замена лампочек в задних фонарях производится по следующему алгоритму:

• лампы менять нужно со стороны багажного отделения;
• снять контактную часть вместе с лампами (она удерживается в корпусе фонаря при помощи защелок).

Примечание. Не следует касаться стеклянной поверхности галогенной лампы пальцами.
При нагреве следы вызовут потемнение. Протереть лампу можно с помощью тряпочки или марли, пропитанной спиртом.

Боковые указатели поворота

В случае неисправности освещения боковых указателей поворота, нужно проделать следующее:

• сдвинуть боковой указатель поворота по направлению вперед, оттянув его заднюю часть;
• снять вышеуказанную деталь;
• отсоединить патрон с лампой;
• заменить лампу, сдвинув чехол;
• если нужно заменить патрон, необходимо отсоединить провода.

Лампочка номера автомобиля

Лампочка подсветки номера ваз 2110

Если не горят фонари, которыми освещается номер автомобиля, действия должны быть такими:

• отвернуть два самореза крестообразной отверткой и вынуть плафон;
• заменить лампу, предварительно убрав прозрачную крышку сверху.

Стоп-сигнал и задний ход

Снять и установить фонарь стопового сигнала и свет заднего хода можно по следующей схеме:

• снять плату фонаря, сжав выступы;
• извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
• отсоединить разъем проводки;
• открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
• снять накладку;
• открутить две гайки, которыми закреплен фонарь, и снять его.

Примечание. Сборка происходит в обратном порядке.

Лампочка противотуманки

Для качественной замены источника света в противотуманной фаре, снимать ее не требуется.

• отсоединить минусовой провод (его клемму) от вывода аккумулятора;
• снять резиновый защитный колпак с опоясывателя на обратной стороне отражателя;
• снять с вывода отражателя наконечник «минусового» провода;
• отвести скобу крепления лампы в виде пружины, сжав ее пальцами;
• вывести лампу из отверстия, которое находится в отражателе;
• отсоединить от провода лампы наконечник «плюсового» провода.

Собрать лампу можно, соблюдая обратный порядок действий.

Замена всей противотуманной фары

Если требуется заменить всю противотуманную фару, действия такие:

• отсоединить колодку ее проводов от жгута;
• открутить два самореза крепления облицовки крестообразной отверткой;
• снять облицовку;
• снять фару;
• установить новую фару в обратной последовательности.

Другие неисправности, влияющие на освещение задних фонарей

Фонари заднего хода могут не гореть ввиду неисправности выключателя.
Для устранения неполадок требуется выполнить следующее:

• отсоединить разъем;
• отвернуть выключатель ключом «на 21»;
• снять выключатель и заменить его новым.

Примечание. Операцию следует проводить быстро, чтобы не было большой утечки из коробки передач машинного масла.

Неисправность фонарей машины может быть вызвана неполадками в гидрокорректоре. С его помощью можно изменить угол, под которым наклонены фары (это обусловлено разным уровнем загрузки автомобиля).
Состоит гидрокорректор из главного цилиндра, который крепится на приборной панели, исполнительных цилиндров блок-фар и трубок соединения. Он не разбирается и не подлежит ремонту.
Следует производить замену детали в сборе.
Снятие и установка главного цилиндра гидрокорректора фар происходит поэтапно:

• снять рукоятку и накладку цилиндра, поддев его отверткой;
• открутить гайку головкой «на 22»;
• вынуть гидрокорректор.

Фонарь на багажнике также может потребовать замены.
В этом случае нужно:

• провод и клемму минусовой аккумуляторной батареи разъединить;
• отсоединить задний фонарь от колодки с проводами, открыв крышку багажника;
• нажать на детали фиксатора и вынуть держатель с лампами из корпуса фонаря;
• открепить фонарь, открутив две гайки;
• ослабить три гайки, которыми закреплена декоративная накладка багажной крышки и отвернуть гайку, ближайшую к фонарю;
• приподнять накладку и снять фонарь;
• устанавливается новый фонарь в порядке, противоположном описанному выше.

Примечание. При установке фонаря сначала заводится фланец его корпуса под декоративную накладку, а после закручиваются гайки крепления накладки.

У многих автомобилей семейства ВАЗ, в том числе и ВАЗ 2110, существует проблема, влияющая на безопасность, а также доставляющая много неприятностей водителям. Плата заднего фонаря представляет собой тонкую ленту с токопроводящими дорожками.
Приходится менять эту ленту довольно часто, а вместе с ней и перегоревшие лампочки. Можно воспользоваться вариантом вставки железных патронов от ВАЗ 2101.
Итак, чтобы осуществить это, необходимо:

• снять и разобрать задние фонари, вынув из них плату и саму ленту;
• купить одинарные патроны для стопов и габаритов;
• приобрести медный провод сечением 2, 5 мм, разъемы, болты М3;
• отметить места под патроны и высверлить их, доработав отверстия напильником;
• для доработки патронов для габаритов и стоп-сигналов выводы наконечников повернуть на 180 градусов;
• патроны с поворотников выкусить совсем;
• закрепить патроны к пластику болтами с гайками;
• соединить все патроны, проложив плюсы на поворотник, стопы и габариты;
• нарастить колодку разъема и установить все на автомобиль.

Примечание. Перед установкой следует все проверить, чтобы не было замыкания.

Светодиодные лампы – чем они лучше

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. Такие лампы установлены в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота.
Это не случайно. Такой свет дает водителю, находящемуся сзади, дополнительное время для принятия решения и для совершения маневра.
Преимущества светодиодных ламп:

• срок службы дольше, светоотдача выше;
• светодиод разгорается во много раз быстрее, чем обычная лампа. Это дополнительные 5-6 м при скорости 100 км/ч.
• лампы накаливания выходят из строя раньше чаще всего по причине сильной вибрации, особенно учитывая качество российских дорог. Светодиоды по этому показателю значительно долговечнее, вибрация для них не страшна.

Светодиодки в задних фонарях ваз 2110

Примечание.
Если менять лампы накаливания на светодиодные лампы в габаритах и стоп-сигналах при включенной системе контроля, она будет показывать обрыв нитей ламп накаливания вследствие меньшего тока в этих цепях. Чтобы система была приведена в соответствие, нужно доработать реле, которым контролируется исправность ламп.

Вот видео обзор, который будет полезно посмотреть. Здесь показывается работа светодиодных ламп сзади.

• тщательно провести диагностику;
• выполнять советы и рекомендации по ремонту;
• использовать качественные детали заводского производства;
• произвести проверку работы систем машины после ремонта.

Примечание.
Не следует браться за те или иные действия, если водитель чувствует неуверенность в своих силах. В этом случае лучше прибегнуть к услугам специалиста, хотя за услуги подобного рода он возьмет не маленькие деньги.

Но проблем не возникнет, если делать все так, как советует инструкция. Сегодня в магазинах цена на лампочки заднего фонаря, как и на сам комплект фары не такой уж и дорогой.
Так что попробовать провести замену самостоятельно актуально.
