Схема подключения диагностического разъема
Распиновка ОБД 2 диагностического разъема
С появлением в автомобилях электронных систем с управлением от микропроцессоров возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. Для этого стали применять диагностику при помощи оборудования, получившую наименование OBD (On Board Diagnostic). Зная место расположения и стандартную распиновку OBD 2, можно провести проверку авто самостоятельно.
Где находится OBD 2?
Описание видов разъемов
Распиновка OBD 2
Видео «Диагностика с помощью ELM327»
Комментарии и Отзывы
Обзор OBD 2
OBD 2 — устройство для диагностики автомобилей, впервые появившееся в США в 1996 году. В Европе этот стандарт был принят как обязательный с 2001 года. Благодаря его повсеместному внедрению ошибки на машинах различных марок имеют одинаковый вид.
Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:
- Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
- 1 — представляет собой общий код стандарта ОБД или дополнительные коды завода;
- 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
- 34 — порядковый номер ошибки.
Особенностью разъема является наличие штекера питания от бортовой сети, что позволяет использовать сканеры без встроенных или дополнительных электрических цепей. Первые протоколы диагностики давали только информацию о наличии проблемы. Современные разъемы позволяют получать больше данных о неисправности за счет связи диагностического оборудования с электронными блоками в автомобиле.
Каждый девайс в обязательном порядке соответствует одному из трех международных стандартов:
На видео от канала Санек Железный Капут представлен видеоролик, демонстрирующий тестирование автомобиля SsangYong New Actyon через разъем OBD 2.
Где находится OBD 2?
Положение гнезда диагностической колодки указывается в инструкции по эксплуатации автомобиля.
Единого стандарта на расположение разъема ОБД 2 не существует. В ряде источников указывается, что девайс, в соответствии с SAE J1962, должен располагаться в радиусе 18 см от рулевой колонки, но по факту это правило не соблюдается. По другим данным, это расстояние должно составлять не более 100 см.
Он может быть установлен в следующих местах:
- в прорези нижнего кожуха панели приборов в районе левого колена водителя;
- под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
- под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
- на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
- на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах GM, в частности — Opel);
- в нижней части ниши подлокотника (распространено на французских автомобилях);
- под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).
При поиске разъема на машинах с пробегом следует учитывать вероятность ремонта электрической проводки, в результате чего колодка может быть перенесена на нестандартное место.

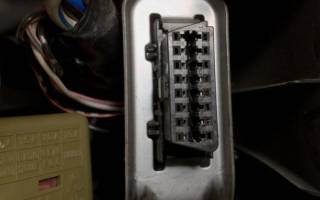

Различные варианты установки разъема ОБД 2 приведены на фото ниже.
Описание видов разъемов
В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.
Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.
Разновидности разъема — Тип A слева и Тип B справа
Распиновка OBD 2
Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.
Нумерация штекеров в разъеме
Общее описание штекеров:
- 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
- 2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
- 3 — аналогично первому;
- 4 — заземление разъема на кузов автомобиля;
- 5 — заземление сигнала диагностического адаптера;
- 6 — прямое подключение контакта CAN-шины J2284;
- 7 — канал «К» по стандарту ISO 9141-2;
- 8 — аналогично контактам 1 и 3;
- 9 — аналогично контактам 1 и 3;
- 10 — пин подключения шины стандарта J1850;
- 11 — назначение пина задается заводом-изготовителем автомобиля;
- 12 — аналогично;
- 13 — аналогично;
- 14 — дополнительный пин CAN-шины J2284;
- 15 — канал «L» по стандарту ISO 9141-2;
- 16 — положительный вывод напряжения бортовой сети (12 Вольт).
Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.
В зависимости от протокола работы возможны следующие варианты распиновок:
- При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
- При протоколе типа SAE J1850 в варианте VPW (Variable Pulse W >
Видео «Диагностика с помощью ELM327»
Автор Дмитрий Чернышов тестирует автомобиль Шкода Фабия при помощи переходника ELM327 и приложения на смартфоне.
Диагностический разъем OBD2: распиновка, где он находится, как его подключить и расшифровать коды ошибок
Современный автомобиль представляет сложный электронно-механический комплекс. Определение неисправного узла или механизма в таком комплексе без помощи специального диагностического оборудования требует больших трудозатрат, а во многих случаях и вовсе невозможно.
Поэтому практически все производимые транспортные средства оборудуются интерфейсами для подключения к диагностическим устройствам. К наиболее распространенным элементам таких интерфейсов относится разъем OBD2.
Что такое диагностический разъем по стандарту OBD2
Немного истории
Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.
Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.
В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.
В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.
Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.
Интерфейс
Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:
- непосредственно сам разъем, включая все электрические подключения;
- система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
- стандарты выполнения и расположения разъемов.
Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.
В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.
Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:
- около левого колена водителя под приборной панелью;
- под пепельницей;
- под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
- под рычагом ручника (часто у ранних OPEL);
- в подлокотнике (бывает у Рено).
Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».
В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.
Распиновка (схема подключения) OBD2 разъема
Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:
Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.
В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.
Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.
Для большей верности при этом необходимо отключить магнитолу.
К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)
Подключение через переходники
В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.
В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:
Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).
Для диагностического сканера AUTOCOM они имеют вид:
В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.
Общий алгоритм диагностики автомобиля
Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.
Порядок проведения диагностических работ:
Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:
Как расшифровать коды ошибок
Большинство кодов ошибок OBD унифицировано, то есть определенному коду ошибки соответствует одна и та же расшифровка.
Общая структура кода ошибки имеет вид:
В некоторых автомобилях запись ошибки имеет специфический вид. Надежнее скачать коды ошибок в интернете. Но делать это для всех ошибок в большинстве случаев будет лишним. Можно воспользоваться специальными программами типа AUTODATA 4.45 либо аналогичными. В них помимо расшифровки указываются возможные причины, правда, лаконично, и на английском языке.
Проще, надежнее и информативнее ввести в поисковике, например, «ошибка P1504 Opel Verctra 1998 1,9 Б», то есть указать сокращенно все сведения об авто и код ошибки. Результатом поиска будут отрывочные сведения на различных форумах, других сайтах. Не следует сразу слепо следовать всем рекомендациям. Но, подобно мнению зала на известной программе, многие из них будут правдоподобными. К тому же, вы можете получить видео- и графическую информацию, иногда крайне полезную.
Общие рекомендации по подключению к диагностическому разъему
Видео — где находится разъем ОБД 2 на Renault Scenic:
OBD Разъём – Автоэлектрик
Все современные авто, особенно после 1996 года выпуска, включают в себя систему диагностики по универсальному протоколу OBD – OBD-II. Данные устройства могут быть построены на базе компьютера с интерфейсом, который подключается к 16-ти контактному диагностическому разъему. Диагностика и самотестирование в системах OBD 2 осуществляется подпрограммой, которая называется Diagnostic Executive. Подпрограмма с помощью специальных мониторов контролирует несколько различных систем авто, неисправность в работе которых может привести к увеличению токсичности выбросов. Подпрограмма выполняется в фоновом режиме – в то время, когда бортовой компьютер не занят выполнением основных функций управления.
Коды ошибок включают в себя категории:
“P” – is for powertrain codes;
“B” – is for body codes;
“C” – is for chassis codes.
Категория указывается в первой позиции пятизначного кода ошибки. Вторая позиция в этом коде говорит о стандарте, где “0” – общий для OBD-II код или “1” – если код производителя. Третья позиция – тип неисправности:
“1” и “2” – неисправности в топливной системе или воздухоподачи;
“3” – проблемы в системе зажигания;
“4” – для вспомогательного контроля эмиссии;
“5” – проблемы холостого хода;
“6” – неисправности контроллера или его выходных цепей;
“7” и “8” – неисправности трансмиссии.
Список кодов ошибок OBD
P0 1XX FUEL AND AIR METERING Измерители топлива и воздуха
PO 100 MAF or VAF CIRCUIT MALFUNCTION Неисправность цепи датчика расхода воздуха
PO 101 MAF or VAF CIRCUIT RANGE/PERF PROBLEM Выход сигнала из допустимого диапазона
PO 102 MAF or VAF CIRCUIT LOW INPUT Низкий уровень выходного сигнала
PO 103 MAF or VAF CIRCUIT HIGH INPUT Высокий уровень выходного сигнала
PO 105 MAP/BARO CIRCUIT MALFUNCTION Неисправность датчика давления воздуха
PO 106 MAP/BARO CIRCUIT RANGE/PERF PROBLEM Выход сигнала из допустимого диапазона
PO 107 MAP/BARO CIRCUIT LOW INPUT Низкий уровень выходного сигнала
PO 108 MAP/BARO CIRCUIT HIGH INPUT Высокий уровень выходного сигнала
PO 110 IAT CIRCUIT MALFUNCTION Неисправность датчика температуры всасываемого воздуха
PO 111 IAT RANGE/PERF PROBLEM Выход сигнала из допустимого диапазона
PO 112 IAT CIRCUIT LOW INPUT Низкий уровень выходного сигнала
PO 113 IAT CIRCUIT HIGH INPUT Высокий уровень выходного сигнала
PO 115 ECT CIRCUIT MALFUNCTION Неисправность датчика температуры охлаждающей жидкости
PO 116 ECT RANGE/PERF PROBLEM Выход сигнала из допустимого диапазона
PO 117 ECT CIRCUIT LOW INPUT Низкий уровень выходного сигнала
PO 118 ECT CIRCUIT HIGH INPUT Высокий уровень выходного сигнала
PO 120 TPS SENSOR A CIRCUIT MALFUNCTION Неисправность датчика положения дроссельной заслонки
PO 121 TPS SENSOR A RANGE/PERF PROBLEM Выход сигнала из допустимого диапазона
PO 122 TPS SENS A CIRCUIT LOW INPUT Низкий уровень выходного сигнала
PO 123 TPS SENS A CIRCUIT HIGH INPUT Высокий уровень выходного сигнала
PO 125 LOW ECT FOR CLOSED LOOP FUEL CONTROL Низкая температуры охлаждающей жид. для упр.по замкн.контуру
PO 130 02 SENSOR B1 S1 MALFUNCTION Датчик О2 В1 S1 несправен(Банк1)
PO 131 02 SENSOR B1 S1 LOW VOLTAGE Датчик О2 В1 S1 имеет низкий уровень сигнала
PO 132 02 SENSOR B1 S1 HIGH VOLTAGE Датчик О2 В1 S1 имеет высокий уровень сигнала
PO 133 02 SENSOR B1 S1 SLOW RESPONSE Датчик О2 В1 S1 имеет медленный отклик на обогащение/обеднение
PO 134 02 SENSOR B1 S1 CIRCUIT INACTIVE Цепь датчика О2 В1 S1 пассивна
PO 135 02 SENSOR B1 S1 HEATER MALFUNCTION Нагреватель датчика О2 В1 S1 несправен
PO 136 02 SENSOR B1 S2 MALFUNCTION Датчик О2 В1 S2 несправен
PO 137 02 SENSOR B1 S2 LOW VOLTAGE Датчик О2 В1 S2 имеет низкий уровень сигнала
PO 138 02 SENSOR B1 S2 HIGH VOLTAGE Датчик О2 В1 S2 имеет высокий уровень сигнала
PO 139 02 SENSOR B1 S2 SLOW RESPONSE Датчик О2 В1 S2 имеет медленный отклик на обогащение/обеднение
PO 140 02 SENSOR B1 S2 CIRCUIT INACTIVE Цепь датчика О2 В1 S2 пассивна
PO 141 02 SENSOR B1 S2 HEATER MALFUNCTION Нагреватель датчика О2 В1 S2 несправен
PO 142 02 SENSOR B1 S3 MALFUNCTION Датчик О2 В1 S3 несправен
PO 143 02 SENSOR B1 S3 LOW VOLTAGE Датчик О2 В1 S3 имеет низкий уровень сигнала
PO 144 02 SENSOR B1 S3 HIGH VOLTAGE Датчик О2 В1 S3 имеет высокий уровень сигнала
PO 145 02 SENSOR B1 S3 SLOW RESPONSE Датчик О2 В1 S3 имеет медленный отклик на обогащение/обеднение
PO 146 02 SENSOR B1 S3 CIRCUIT INACTIVE Цепь датчика О2 В1 S3 пассивна
PO 147 02 SENSOR B1 S3 HEATER MALFUNCTION Нагреватель датчика О2 В1 S3 несправен
PO 150 02 SENSOR B2 S1 CIRCUIT MALFUNCTION Датчик О2 В2 S1 несправен (Банк2)
PO 151 02 SENSOR B2 S1 CKT LOW VOLTAGE Датчик О2 В2 S1 имеет низкий уровень сигнала
PO 152 02 SENSOR B2 S1 CKT HIGH VOLTAGE Датчик О2 В2 S1 имеет высокий уровень сигнала
PO 153 02 SENSOR B2 S1 CKT SLOW RESPONSE Датчик О2 В2 S1 имеет медленный отклик на обогащение/обеднение
PO 154 02 SENSOR B2 S1 CIRCUIT INACTIVE Цепь датчика О2 В2 S1 пассивна
PO 155 02 SENSOR B2 S1 HTR CKT MALFUNCTION Нагреватель датчика О2 В2 S1 несправен
PO 156 02 SENSOR B2 S2 CIRCUIT MALFUNCTION Датчик О2 В2 S2 несправен
PO 157 02 SENSOR B2 S2 CKT LOW VOLTAGE Датчик О2 В2 S2 имеет низкий уровень сигнала
PO 158 02 SENSOR B2 S2 CKT HIGH VOLTAGE Датчик О2 В2 S2 имеет высокий уровень сигнала
PO 159 02 SENSOR B2 S2 CKT SLOW RESPONSE Датчик О2 В2 S2 имеет медленный отклик на обогащение/обеднение
PO 160 02 SENSOR B2 S2 CIRCUIT INACTIVE Цепь датчика О2 В2 S2 пассивна
PO 161 02 SENSOR B2 S2 HTR CKT MALFUNCTION Нагреватель датчика О2 В2 S2 несправен
PO 162 02 SENSOR B2 S3 CIRCUIT MALFUNCTION Датчик О2 В2 S3 несправен
PO 163 02 SENSOR B2 S3 CKT LOW VOLTAGE Датчик О2 В2 S3 имеет низкий уровень сигнала
PO 164 02 SENSOR B2 S3 CKT HIGH VOLTAGE Датчик О2 В2 S3 имеет высокий уровень сигнала
PO 165 02 SENSOR B2 S3 CKT SLOW RESPONSE Датчик О2 В2 S3 имеет медленный отклик на обогащение/обеднение
PO 166 02 SENSOR B2 S3 CIRCUIT INACTIVE Цепь датчика О2 В2 S3 пассивна
PO 167 02 SENSOR B2 S3 HTR CKT MALFUNCTION Нагреватель датчика О2 В2 S3 несправен
PO 170 BANK 1 FUEL TRIM MALFUNCTION Утечка топлива из топливной системы блока №1
PO 171 BANK 1 SYSTEM TOO LEAN Блок цилиндров №1 беднит (возможно подсос воздуха)
PO 172 BANK 1 SYSTEM TOO RICH Блок цилиндров №1 богатит (возможно неполное закрытие форсунки)
PO 173 BANK 2 FUEL TRIM MALFUNCTION Утечка топлива из топливной системы блока №2
PO 174 BANK 2 SYSTEM TOO LEAN Блок цилиндров №2 беднит (возможно подсос воздуха)
PO 175 BANK 2 SYSTEM TOO RICH Блок цилиндров №2 богатит (возможно неполное закрытие форсунки)
PO 176 FUEL COMPOSITION SENSOR MALFUNCTION Датчик выброса СНх неисправен
PO 177 FUEL COMPOSITION SENS CKT RANGE/PERF Сигнал датчика выходит из допустимого диапазона
PO 178 FUEL COMPOSITION LOW INPUT Низкий уровень сигнала датчика СНх
PO 179 FUEL COMPOSITION HIGH INPUT Высокий уровень сигнала датчика СНх
PO 180 FUEL TEMP SENSOR A CIRCUIT MALFUNCTION Цепь датчика температуры топлива «А» неисправна
PO 181 FUEL TEMP SENSOR A CIRCUIT RANGE/PERF Сигнал датчика «А» выходит из допустимого диапазона
PO 182 FUEL TEMP SENSOR A LOW INPUT Низкий сигнал датчика температуры топлива «А»
PO 183 FUEL TEMP SENSOR A HIGH INPUT Высокий сигнал датчика температуры топлива «А»
PO 185 FUEL TEMP SENSOR B CIRCUIT MALFUNCTION Цепь датчика температуры топлива «В» неисправна
PO 186 FUEL TEMP SENSOR RANGE/PERF Сигнал датчика «В» выходит из допустимого диапазона
PO 187 FUEL TEMP SENSOR B LOW INPUT Низкий сигнал датчика температуры топлива «В»
PO 188 FUEL TEMP SENSOR B HIGH INPUT Высокий сигнал датчика температуры топлива «В»
PO 190 FUEL RAIL PRESSURE CIRCUIT MALFUNCTION Цепь датчика давления топлива в топливной рампе неисправна
PO 191 FUEL RAIL CIRCUIT RANGE/PERF Сигнал датчика выходит из допустимого диапазона
PO 192 FUEL RAIL PRESSURE LOW INPUT Низкий сигнал датчика давления топлива
PO 193 FUEL RAIL PRESSURE HIGH INPUT Высокий сигнал датчика давления топлива
PO 194 FUEL RAIL PRESSURE CKT INTERMITTENT Сигнал датчика давления топлива перемежающийся
PO 195 ENGINE OIL TEMP SENSOR MALFUNCTION Цепь датчика температуры масла в двигателе неисправна
PO 196 ENGINE OIL TEMP SENSOR RANGE/PERF Сигнал датчика выходит из допустимого диапазона
PO 197 ENGINE OIL TEMP SENSOR LOW Низкий сигнал датчика температуры масла
PO 198 ENGINE OIL TEMP SENSOR HIGH Высокий сигнал датчика температуры масла
PO 199 ENGINE OIL TEMP SENSOR INTERMITTENT Сигнал датчика температуры масла перемежающийся
PO 2XX FUEL AND AIR METERING
PO 200 INJECTOR CIRCUIT MALFUNCTION Цепь управления форсункой неисправна
Остальные коды неисправностей скачайте тут.
Распиновка разъёма OBD 2
1 OEM
2 J1850 Шина+ (Bus + Line, SAE)
3 OEM
4 Заземление кузова
5 Сигнальное заземление
6 Верхний контакт CAN (J-2284)
7 K Line ISO 9141-2
8 OEM
9 OEM
10 Bus – Line, Sae J1850 Шина
11 OEM
12 OEM
13 OEM
14 Нижний контакт CAN (J-2284)
15 L Line ISO 9141-2
16 Напряжение АКБ
Распиновка OBD-II переходника
Обращаем внимание на то, что наличие разъема не является 100% признаком совместимости с OBD 2. Автомобили, оборудованные этой системой обязательно должны иметь отметку в сопроводительной документации. Чаще всего используемый протокол можно определить по наличию определенных контактов на разъеме. Распиновку OBD и других разъёмов для различных типов автомобилей можно скачать в сборнике или смотрите здесь:
Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)
Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.
Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.
Диагностический разъем ВАЗ 2110
Как понять, что машина неисправна?
На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.
После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.
Связь с контроллером осуществляется с помощью колодки диагностики.
Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110
Заводской контролер
На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.
Вычисление кодов
Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.
ЭБУ Январь 4 для ВАЗ 2110
Само диагностика происходит так:
- Соединяете контакт «В», который имеет колодка диагностики и «массу»;
- Ключ в зажигании поворачиваете на третье положение, машину не заводите;
- Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
- Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.
Установка нового адаптера
Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.
Схема подключения ELM327 к диагностической колодке 12 PIN
Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.
Подключение диагностического разъема к колодке
Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.
Подключение диагностического разъема к колодке
Подключение диагностического разъема к колодке
Загрузка...
