Регулируем сцепление на Лада Гранта сами, в обход автоматики
На автомобилях ВАЗ применён трос сцепления с автоматической регулировкой. Сам автомат – это отдельный узел, который закреплён возле педалей. Щелчки или треск при работе автомата можно считать нормальным явлением. А вот если педаль стала проваливаться и сцепление выключается не полностью, то автоматика уже не поможет – нужно уменьшать длину троса принудительно. Для этих целей предусмотрен наконечник с резьбой. То есть, регулировка сцепления на Ладе Гранте может производиться вручную. Рассмотрим все шаги подробнее.
Как может щёлкать педаль сцепления? Узнайте из видеоролика.
Устройство «вазовского» троса сцепления
Если открыть капот, можно будет заметить, что оболочка троса удерживается втулкой 5. В прорезь вилки сцепления пропущен наконечник 2. Поводок 1, выполненный из пластика, можно накручивать или скручивать с наконечника. Так регулируется «эффективная длина».
Устройство троса с автоматом регулировки
Автоматика тоже может регулировать длину троса. Но пределы «автоподстройки» – небольшие.
Возможность менять длину троса «вручную» была предусмотрена заводом. И значит, этой возможностью надо пользоваться.
Все шаги «от и до»
Открываем капот и находим коробку передач. Рядом будет расположен стартер. Все узлы закрыты фильтром, который требуется снять:
- Отключаем минусовую клемму АКБ (ключ «на 10»);
- По очереди отсоединяем: разъём ДМРВ (овальный), клапан адсорбера (снизу поджимаем язычок). Стяжку крепления «толстого провода» тоже ослабляем и снимаем;
Избавляемся от лишних деталей

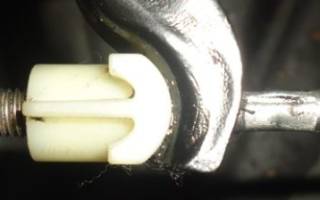

Сверху на картере будет закреплена «вилка» – гнутая пластина с прорезью. Это и есть вилка сцепления (см. фото).
Нашли самую важную деталь
Плоскогубцами, обмотанными изолентой, попробуйте вытянуть наконечник вперёд.
Регулировка сцепления на Лада Гранта (первый способ)
Здесь мы рассмотрим, как регулировать сцепление на Ладе Гранте:
- Взявшись за наконечник троса, его до упора вытягивают вперёд.
- Штангенциркулем замеряют расстояние от вилки до пластикового поводка. Дистанция должна составлять ровно 27 мм.
Если всё настроено и проверено, замерьте ход педали сцепления.
Замеряем дистанцию свободного хода
Расстояние от «верхней точки» до «нижней» не должно превышать 146 мм.
Если на последнем этапе получилось больше, чем 146, значит, трос подлежит замене.
Альтернативный метод настройки сцепления (второй способ)
Никаких штангенциркулей здесь не понадобится:
- Проводим шаг 1, как указано выше – вытягиваем наконечник вперёд.
- Отпускаем наконечник и смотрим: если поводок прилегает к вилке неплотно, накручиваем его на стержень.
- Нажимаем и отпускаем педаль (3 раза), повторяем шаги 1 и 2.
Добейтесь следующего: когда педаль не нажата, поводок должен плотно прижиматься к металлу, в то же время смещение вилки не должно быть заметным. Величина смещения пусть будет равна 1-2 мм.
Регулировку сцепления на Ладе Гранте проводят любым из двух методов. А согласно отзывам, необходимость возникает через каждые 15000-20000 км.
Артикулы
В каталоге ВАЗ можно найти детали:
- 11180-1602266-00 – поводок троса пластиковый;
- 11180-1602210-00 – трос сцепления в сборе (коробка 2190);
- 21901-1602210-00 – то же (коробка 2181).
Выбор троса зависит от коробки передач.
Почему ЭСУД определяет ошибку «P0830», пояснение на видео
Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением
У меня сейчас наверно самая скучная модель тайоты
за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))
Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.
Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.
При абгоне двигатель ревет чють збросиш абороты выравниваеца
Сцепление под замену! Буксует!
При трогоние присудствуют рывки в чем может быть дело
Диск сцепления под замену
Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?
Смазка вилки сцепления гранта
Здесь регулярно появляются интересные новинки. Вы нашли по запросу смазка вилки сцепления лада гранта – смотрите тут. Ваш персональный помощник в ремонте автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.
Категория: Ремонт авто самому
Смех в теме: – Ты такая забавная! Пойдем погуляем?- Мне папа не позволяет…- Тебе сколько лет?- 23!- Так какой в таком возрасте нах папа?- Папа моего сына…
Опубликовал Админ: по просьбе Ерофейа
Оценка автовладельца: Экономичная маневристая, теплая зимой и заводится в любой мороз, высокая посадка, салон просторный не смотря на свой вид, ехал по трассе Астана – Караганда заехал на заправку залил АЙ -93 полный бак до выстрела пистолета дальше до горла не стал заправлять что бы проверить сколько конкретно расходует это машина , доехал до Астаны c заправки до заправки проехал ровно 225 км и занова заправил до выстрела пистолета залилось 9,51 литров и того 4,5-,4,7 литров по трассе скорость 100 – 120 км/час. Машина отличная просто класс мне нравится! BCEM Удачи на дорогах.
Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.
Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».
В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.
Почему так случилось?
Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.
Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.
Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.
Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.
Доброго вам дня, дорогие друзья. Сегодня мы поговорим о том, как удалить посторонние звуки (хрусты, скрипы, трески) при работе с педалью сцепления Лада Гранта. Механика вообще «больная» тема для отечественного автомобиля производства ВАЗ. Делая в целом надежные и неприхотливые коробки сборщики иногда допускают ошибки: не правильно выставляют педали сцепления, жалеют смазки на рабочие элементы механизмов, нарушают технологические процессы. Как итог потребитель вынужден сталкиваться с посторонними шумами при работе с педалью сцепления и коробкой в целом. Сегодня я расскажу вам, как убрать эти назойливые звуки.
Как убрать посторонние звуки от педали сцепления на Лада Гранта?
Как всем известно схема привода троса сцепления на Лада Гранта оснащена автоматическим натяжителем (компенсатором износа) троса сцепления. По задумке конструкторов такая схема упрощает эксплуатацию автомобиля, владельцу больше не требуется самостоятельно регулировать зазор на вилке сцепления и заниматься подстройкой педали сцепления. Но тем не менее, проблемы все-таки встречаются. Чаще всего виноваты сборщики, которые не верно выставляют рабочий зазор на вилке сцепления и жалеют смазки при сборке. В итоге мы получаем посторонние шумы при работе с педалью.
Для того, чтобы разобраться с проблемой нужно провести комплекс не сложных мер. Для начала нам необходимо отрегулировать зазор на вилке сцепления. Сделать это можно как с учетом снятия корпуса воздушного фильтра, так и без.
Если вы приняли решение снять корпус фильтра, то вам необходимо: снять патрубок холодного забора воздуха и патрубок подвода воздуха в ресивер, снять проводку с датчика массового расхода воздуха, отсоединить жгуты проводки, которые закреплены на корпусе и освободив из резиновых упоров удалить корпус из подкапотного пространства.
Чтобы выставить зазор на вилке сцепления, нужно потянуть трос сцепления до упора по ходу движения авто, и путем отворачивания и заворачивания пластикового барашка выставить зазор в 27 миллиметров между барашком и вилкой сцепления.
После того, как мы выставили гарантировано рабочий зазор на вилке, нам необходимо смазать элементы в педальном узле. Для работы подойдет WD-40. Нам необходимо подать смазку на втулку сцепления и пластиковый храповик компенсации износа. Так же, при необходимости, можно подать смазку на оболочку троса сцепления.
Выполнив этот не хитрый ряд действий вы гарантировано избавитесь от шумов при работе с педалью сцепления и выставите механизм на оптимальный уровень работы. Если шумы при нажатии на педаль остались, советую обратиться в официальный сервис, поскольку наличие таковых после всех необходимых работ может быть сигналом о неисправности, которая потребует замены троса или педального узла.
Видео с демонстрацией как убрать скрип, треск и шум от педали сцепления на Лада Гранта.
Снятие деталей механизма привода выключения сцепления Lada Granta
Инструменты:
- Вороток под торцевую насадку
- Удлинитель под торцевую насадку на вороток
- Насадка на вороток на 8 мм
- Насадка на вороток на 10 мм
- Высокая насадка на вороток на 13 мм
- Насадка на вороток на 15 мм
- Насадка на вороток на 17 мм
- Насадка на вороток на 19 мм
- Насадка на вороток на 30 мм
- Насадка на вороток Torx E12
- Насадка на вороток Torx Е14
- Отвертка плоская большая или монтажная лопатка
- Отвертка крестовая средняя
- Плоскогубцы
- Гаечный ключ накидной изогнутый на 8 мм
- Гаечный ключ накидной изогнутый на 13 мм
- Гаечный ключ накидной прямой на 17 мм
- Гаечный ключ накидной прямой на 19 мм
- Регулируемый упор – 2 шт.
- Молоток большой
- Кернер
- Воронка
- Шланг
- Емкость техническая
- Щетка металлическая
- Домкрат или канавный подъемник
- Подставка
- Балонный ключ
Детали и расходники:
- Смазка “ШРУС-4”
- Направляющая шпилька М12×1,25 мм с пропиленным шлицом под отвертку
- Деревянные бруски
- Чехол вилки сцепления (при необходимости)
- Пластичная смазка
- Ветошь
1. Снимите коробку передач, как описано в этой статье.
2. Отведите концы пружинной скобы от лапок кожуха подшипника выключения сцепления.
3. Снимите подшипник выключения сцепления в сборе с кожухом с направляющей втулки.
4. Снимите пружинную скобу подшипника выключения сцепления.
5. Отверткой подденьте втулку вала вилки выключения сцепления и снимите ее.
6. Осторожно подцепив отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления.
7. Приподнимите вилку вверх и выведите ее из картера сцепления.
8. Воротком с насадкой на 10 мм отверните три болта крепления направляющей втулки выжимного подшипника и снимите ее.
9. Установку деталей механизма привода выключения сцепления проводите в обратной последовательности.
Примечание:
Выступ на буртике втулки вала вилки сцепления должен попасть в паз (показан стрелкой) картера.
10. На внутренние поверхности втулок вилки выключения сцепления, а также на наружную поверхность направляющей втулки подшипника нанесите пластичную смазку. Порванный резиновый чехол рычага вилки выключения сцепления заменяем новым.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
Сцепление Lada Granta (ВАЗ 2190)
На автомобиле установлено одно-дисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.
| Болты крепления корзины сцепления к маховику | М8 | 19.1- 30,9 (2,0-3.2) |
| Гайки крепления троса сцепления к кронштейну | М12 | 14,7-19,6(1,5-2,0) |
| Болты крепления картера сцепления к блоку цилиндров двигателя | М12х1,25 | 54.2- 87,6 (5,5-8,9) |
| Гайка крепления картера сцепления к блоку цилиндров двигателя | М12х1,25 | 54.2- 87,6 (5,5-8,9) |
| Гайки крепления коробки передач к картеру сцепления | М8 | 15,7-25,5 (1,6-2,6) |
| Болты крепления втулки выжимного подшипника | М6 | 3,8-6,2 (0,4-0,6) |
| Болты крепления нижней крышки к картеру сцепления | М6 | 3,8-6,2 (0,4-0,6) |
Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск. Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа. Корзина сцепления прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.
Сцепление: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 – вилка выключения сцепления; 5 – втулка оси вилки; 6 – нажимной диск в сборе (корзина); 7 – ведомый диск; 8 – маховик; 9 – педаль сцепления; 10 – механизм автоматической регулировки длинны троса; 11 – кронштейн; 12 – чехол: 13 – муфта выключения сцепления (выжимной подшипник): 15 – кронштейн установленный на картере коробки передач: 14 – нижний наконечник оболочки троса; А – расстояние смешения поводка, проверяемое при установке троса (27 мм)
К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.
Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. На кронштейне установлен датчик педали сцепления. Сигнал с датчика поступает в ЭБУ системы управления двигателем. Верхняя часть педали сцепления выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления. Соединение выполнено через специальный храповый механизм, регулирующий длину троса (см. ниже). Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.
Трос привода выключения сцепления: 1 — пружинная фиксирующая скоба; 2 — механизм авторегулировки длины троса; 3 – кронштейн оболочки троса; 4 – резиновый чехол; 5 – оболочка троса; 6 – гофрированный чехол нижнего конца троса; 7 – резьбовой (нижний) наконечник троса
Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу. Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали сцепления. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач. Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления через пластмассовый поводок, навинченный на резьбовой наконечник троса.
Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка – пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передастся на лепестки нажимной пружины через радиально-упор-ный шариковый подшипник (выжимной подшипник). Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы. Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы. Муфта выключения сцепления перемешается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.
В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом ежи-мается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поволок смещается вверх. При этом фиксаторы обжимают губчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.
Механизм регулировки длины троса: 1 – втулка; 2 – поводок; 3 – зубчатый наконечник троса; 4 – фиксаторы наконечника троса; 5 – кронштейн (с ограничителем хода педали сцепления)
