Строение машины для начинающих

Устройство автомобиля для начинающих — видео

Трудно представить себе жизнь без автомобиля. Даже те, кто никогда в жизни не был и не будут тесно связаны с автомобильным транспортом, нет-нет, да и пересекутся с машиной прямо или косвенно. Поэтому устройство автомобиля, хотя бы в общих чертах, знать нужно обязательно. В конце концов, время требует знаний все глубже, а техники вокруг становится все больше, а чтобы быть с любой техникой если не на «ты», то хотя бы на дружеской ноге, основные принципы ее работы знать необходимо.

Содержание:

Как устроен автомобиль: ключевые понятия и термины

Мы не ставим себе цель в нескольких словах дать развернутую картину такого сложного и наукоемкого изобретения, как автомобиль. Вовсе нет. Достаточно усвоить термины и понять принцип действия главных узлов автомобиля, а дальше интуиция сделает свое дело, но термины очень важны. Это основа технической культуры, поэтому оговоримся сразу — в автомобиле никогда не было, нет, и быть не может штуковин, загогулин, пимпочек, крутилок, дергалок и прочей белиберды. Каждая деталь имеет свое название, поэтому и мы будем относиться к технике уважительно. Тогда и машина не станет устраивать каверзы.

И еще — аббревиатуры. Они хороши только тогда, когда собирается на вечернее совещание весь инженерный штат крупного автозавода. Только там, в среде инженеров, естественно слышать ГКЛ, ДМРВ, ГКТРО, КВВУШ и прочие никому непонятные сокращения. В правильном наименовании узлов и агрегатов тоже выражается определенное уважение как к технике, так и к собеседнику. Устройство автомобиля для начинающих видео которого мы предлагаем, подано под одним углом, а мы постараемся дополнить его, насколько это возможно.

Узлы, агрегаты, гаечки и болтики

А теперь начнем сначала и прежде, чем рассматривать конкретные вопросы по устройству автомобиля, стоит определиться с рядом терминов. Это очень важно:

• деталь — это неразъемная часть конструкции, которая выполнена или из одной заготовки, или представляет собой неразъемное взаимозафиксированные две или более мелких деталей (поршень, втулка, вал);
• узел — совокупность деталей, тем или иным методом сопряженными друг с другом и предполагают выполнение одного или же нескольких механических операций (рулевая трапеция, сцепление);
• агрегат — совокупность деталей и узлов, призванные полноценно и автономно функционировать и выполнять механическую работу (двигатель, коробка передач, редуктор).

Теперь, когда мы уже почти знаем все основные, фундаментальные понятия, можно начинать рассматривать устройство автомобиля и принцип действия его узлов и агрегатов.

Как работает мотор

Автомобиль — это сложный комплекс взаимосвязанных систем, в котором без взаимного воздействия ничего не случается. Каждое изменение состояния автомобиля в целом и отдельных узлов взаимозависимы, поэтому посмотри на автомобиль с глобальной точки зрения, как на самодостаточную автономную замкнутую систему. Машина нам нужна для передвижения, поэтому наличие в ней такого агрегата, как двигатель, не будет неожиданностью.

Как правило, современный автомобиль, или не очень современный, передвигается при помощи двигателя внутреннего сгорания. Принцип его работы заключается в том, что топливо, попадая в его системы, непременно сгорает, а химико-физическая энергия сгорания топлива преобразуется в механическую, вращательную.

Устройство двигателя внутреннего сгорания полностью повторяет устройство тепловой машины — это пара: цилиндр и поршень, система впускных и выпускных клапанов. Смесь топлива и воздуха попадает в пространство над поршнем, сжимается и взрывается от искры, которую генерирует свеча зажигания.

Системы и навесное оборудование

Подробно принцип действия мотора мы рассматривать не будем, но суть в следующем — энергия взрыва топливо-воздушной смеси заставляет поршень двигаться вниз, в это время в соседнем цилиндре происходит такой же взрыв. За счет того, что поршни соединены с кривошипом, коленчатым валом, они движутся синхронно, вращая коленчатый вал. Таким образом возвратно-поступательное движение поршня преобразуется во вращательное движение вала, а оно уже передается через сцепление и коробку передач на ведущий мост, где через главный редуктор распределяется по ведущим колесам.

Во время работы двигатель выделяет большое количество тепла, которое, если ничего с ним не делать, просто разрушит детали и узлы мотора. Для того, чтобы отвести тепло в атмосферу, мотор снабжен системой охлаждения. Она бывает двух типов — воздушной и жидкостной. Если применяется воздушная система охлаждения, то мотор будет охлаждаться встречным воздухом. Если жидкостная — охлаждающей жидкостью, антифризом или водой. Они передает тепло в атмосферу как через стенки рубашки охлаждения, так и через радиатор.

Система питания и выхлопа

Для подачи и дозирования топлива используется система питания. Она состоит из топливного бака, топливных насосов, фильтров, топливопровода и устройства, которое дозирует и смешивает топливо с воздухом. Для бензиновых моторов это карбюратор или система впрыска, а для дизельных — топливный насос высокого давления и форсунки, которые подают солярку в цилиндры.

Чтобы отводить отработанные газы подальше от салона, существует система выхлопа, которая кроме всего прочего еще и глушит шум работы двигателя, а глушить ей есть что — каждую минуту в двигателе происходит по несколько тысяч мощных взрывов. Кроме того, выхлопная система современных автомобилей контролирует уровень выброса вредных веществ, продуктов сгорания топлива, в атмосферу.

Шасси и электрическая схема

Ходовая часть автомобиля — это шасси, подвеска, рулевое управление, мосты. Для демпфирования неровностей и обеспечения устойчивости и хорошей управляемости, подвеска автомобиля состоит из упругих элементов, пружин или рессор, а также амортизаторов, которые не дают раскачиваться кузову, но способствуют плавности хода.

Рулевое управление автомобиля состоит из системы тяг и рычагов, рулевого механизма, рулевой колонки и руля. Современные автомобили оборудованы усилителем рулевого управления, гидравлического или электрического типа.

Также для контроля и безопасности каждый автомобиль имеет тормозную систему, которая приводится в действие педалью и ручным рычагом стояночного тормоза. Система может блокировать колеса по мере нажатия на педаль тормоза.

Также в каждом современном автомобиле реализована система безопасности, которая способна предохранить от травм и повреждений водителя и сделать безопаснее движение в принципе.

Упрощенная система электрооборудования автомобиля представлена на фото. Это довольно сложный и многоуровневый организм, который поддерживает и обеспечивает электричеством все точки-потребители, а основными ее элементами есть генератор и аккумулятор.

В двух словах — так и работает каждая современная машина уже на протяжение более ста лет. Технологии и конструкторские решения меняются, неизменным остается только одно — автомобиль прочно вошел в жизнь современного человека и без него наш мир не был бы полноценным.

Устройство автомобиля для начинающих — строение машины, составляющие

Автор: Максим Марков

В наше время жизнь без автомобиля невозможно представить. Это уже давно не роскошь, а простое средство передвижения, надежный друг и помощник, который придет на выручку в трудной ситуации. Однако с ростом количества автомобилей у населения увеличивается число владельцев, совершенно не понимающих в его устройстве. Однако знать устройство автомобиля для начинающих просто необходимо, хотя бы для саморазвития и общей эрудиции, а также для того, чтобы не попасть впросак в автосервисе в попытках на пальцах объяснить, что именно случилось с машиной в случае поломки.

Несмотря на величайшее многообразие, все машины, по сути, одинаковы, а значит, и общее устройство автомобиля можно рассмотреть на обобщенном примере.

Из чего состоит автомобиль

Любые легковые машины имеют в своем составе следующие компоненты:

• двигатель
• трансмиссия
• ходовая часть
• электрооборудование
• кузов

Именно в таком порядке всегда рассматривается автомобиль в любом учебнике по автомеханике, и этому есть причина: эти узлы расположены в порядке значимости.

Двигатель

Двигатель легкового автомобиля – главная его часть. Он приводит в движение само транспортное средство и попутно снабжает энергией обслуживающие агрегаты. Располагается двигатель почти всегда спереди, но иногда встречается и заднее его расположение (в основном на спортивных машинах). Самым распространенным на сегодня является двигатель внутреннего сгорания (ДВС) – в нем сгорает топливо, преобразуя тепловую энергию в кинетическую (вращение). Двигатели бывают бензиновыми, дизельными и газовыми. В этих трех случаях разница заключается только в типе используемого топлива и особенностях рабочего цикла мотора. Кстати, можно дизельный двигатель и на Ниву поставить. Есть еще автомобильные электрические двигатели, но их меньшинство, несмотря на несомненные плюсы.

Трансмиссия

Крутящий момент двигателя должен быть реализован максимально эффективно, ведь при медленной езде двигатель не может работать медленно, а при быстром движении – быстро. Трансмиссия преобразует скорость вращения двигателя, замедляя или ускоряя его. Трансмиссия – это сцепление, коробка передач и главная передача с дифференциалом.

Сцепление служит для того, чтобы механически разъединить колеса и двигатель, когда движение машины не требуется. Коробка передач позволяет ехать с разной скоростью при одних и тех же оборотах мотора. Она бывает механической (ручной) и автоматической. В первом случае передачи включаются самим водителем при помощи специального рычага, во втором передачи выбираются автоматически в зависимости от скорости езды и нагрузки на автомобиль. Второй вариант позволяет сделать управление проще, однако само устройство такого агрегата намного сложнее. Главная передача направляет крутящий момент непосредственно к колесам, а дифференциал позволяет им вращаться с разной скоростью (это нужно в основном в поворотах).

Также состав трансмиссии может меняться в зависимости от типа привода. Двигатель может вращать только передние, только задние или все колеса вместе. В первом случае вращение от главной передачи идет через полуоси сразу к передним колесам. Во втором случае (если двигатель спереди) в состав трансмиссии добавляется специальный карданный вал, ведущий к задним колесам через всю машину. На полноприводных автомобилях (джипах и кроссоверах) после коробки передач устанавливается еще одна, раздаточная коробка, которая распределяет вращение между передними и задними колесами.

Ходовая часть

В ее состав входят узлы, непосредственно связанные с движением – подвеска, колеса, тормозные механизмы. Подвеска автомобиля служит для сглаживания реактивных моментов, возникающих при проезде неровностей, иначе говоря, она делает езду мягче и плавнее. Кроме того, подвеска устраняет и уменьшает крены и наклон кузова при проезде поворотов, удерживая автомобиль в заданном горизонтальном положении. В состав подвески входят амортизаторы и пружины, а также различные рычаги и шарниры. От характеристик подвески зависит плавность хода и общее поведение на дороге. Тормозные механизмы служат для замедления движения и остановки автомобиля в различных ситуациях. Они расположены непосредственно рядом с колесами.

Электрооборудование

Электрооборудование является очень важной системой оснащения. В наше время, когда электронных помощников все больше и больше, роль электрооборудования становится все выше. В самом общем варианте оно состоит из аккумулятора, генератора, систем зажигания, освещения, контрольных приборов. Так как различные системы потребляют очень много электричества, двигатель при своей работе вращает генератор, обеспечивающий всех потребителей, а также заряжает аккумулятор, который служит для запуска мотора.

Кузов

Кузов – это, грубо говоря, металлическая коробка, в которую установлены все вышеперечисленные агрегаты. Кузов вместе с навесными деталями (двери, капот, крылья) формируют внешний облик автомобиля и защищают водителя, пассажиров и все узлы от атмосферных воздействий. Практически все современные легковые автомобили оснащаются несущими кузовами, т.е. на него установлены все составляющие, в отличие от грузовиков, например, где используется рама – специальный элемент, к которому крепится двигатель, кабина, кузов, подвеска и т.д. Использование несущего кузова позволяет значительно, на 10-20% уменьшить общий вес.

Конечно, более полное представление об устройстве машины могут дать многочисленные картинки и книги, однако общих теоретических знаний в большинстве случаев вполне достаточно, чтобы понять, к примеру, что проблемы с электрооборудованием могут быть причиной того, что «троит двигатель», а стуки и грохот при проезде неровностей указывают на неисправности в подвеске. Поэтому устройство автомобиля для «чайников», несмотря на сложность систем и обилие автосервисов, в сложной ситуации всегда сможет помочь.

Схематичное устройство автомобиля, общая информация

Сегодня на машине ездит практически каждый, но вот устройство автомобиля знакомо далеко не всем. Если Вам хочется знать, как же все-таки устроен Ваш автомобиль, то Вы определенно зашли на нужный сайт. Из этой статьи Вы сможете почерпнуть достаточную информацию, чтобы в общих чертах знать, из каких узлов и агрегатов состоит Ваша машина. В настоящее время существует огромное количество марок и моделей машин, но практически все легковые автомобили устроены одинаково.

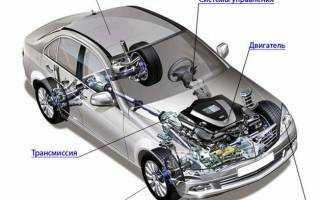

Схема устройства автомобиля

Легковой автомобиль состоит из следующих частей:

• кузов (несущая конструкция);
• ходовая часть;
• трансмиссия;
• двигатель внутреннего сгорания (бензиновый или дизельный);
• система управления двигателем и электрооборудование.

На первый взгляд все просто, но это лишь общее устройство автомобиля. По каждому из приведенных пунктов можно написать не то чтобы статью, а целую книгу. Но мы не будем настолько углубляться и опишем лишь основные моменты, которые просто обязан знать каждый водитель независимо от стажа за рулем. Следует отметить, что банальная неосведомленность об элементарном устройстве автомобиля чревата значительными тратами на обслуживание и ремонт машины в автосервисе.

Кузов автомобиля

Кузов легкового автомобиля является несущей частью, к которой крепятся практически все узлы и агрегаты. Не многим известно, что первые автомобили не имели кузова, а все узлы крепились к раме, подобно грузовым машинам или мотоциклам. Но в гонке за снижением массы машины производители отказались от рамной конструкции, и появился современный кузов, который собственно и является своеобразной рамой.

Так как мы с Вами изучаем устройство автомобиля для начинающих, то разберем немного подробнее, из чего состоит кузов:

штампованное днище, к которому приварены всевозможные элементы усиления;

• лонжероны (передние и задние);
• крыша автомобиля;
• моторный отсек;
• прочие навесные составляющие.

Поскольку кузов является некой пространственной конструкцией, то данное разделение весьма условно, потому как все детали взаимосвязаны между собой. Лонжероны обычно являются единым целым с днищем или привариваются к нему и служат опорой для подвески. К навесным составляющим можно отнести крылья, крышку багажника, капот и двери. Задние крылья чаше привариваются к кузову, а передние могут быть съемными.

Ходовая часть

Ходовая часть состоит из множества агрегатов и узлов, при помощи которых автомобиль собственно имеет возможность передвигаться. Ну и поскольку данная статья описывает так сказать устройство автомобиля для чайников, то познакомимся с таким обширным понятием, как «ходовая часть», поближе. Основные составляющие практически любой ходовой части:

подвеска (передняя и задняя);

На большинстве современных легковых автомобилей устанавливается передняя независимая подвеска типа MacPherson (МакФерсон). Такой тип подвески позволяет значительно улучшить управляемость автомобиля и комфорт. В независимой подвеске каждое колесо крепится к кузову при помощи собственно крепежной системы. Зависимая подвеска уже давно устарела, но все же присутствует на многих автомобилях. Задняя зависимая подвеска может представлять собой жесткую балку или ведущий мост, в случае с заднеприводным автомобилем.

Трансмиссия

Следующим пунктом в нашем описании устройства автомобиля для начинающих будет трансмиссия, основным предназначением которой является передача крутящего момента с вала двигателя на колеса машины. Трансмиссия состоит из следующих узлов:

• коробка переключения передач (КПП);
• ведущий мост (мосты);
• шарниры равных угловых скоростей или карданная передача.

Сцепление автомобиля предназначено для соединения вала двигателя с валом коробки передач и призвано обеспечить плавную передачу крутящего момента. Коробка переключения передач необходима для изменения передаточного числа и снижения нагрузки на двигатель автомобиля. Ведущий мост монтируется в корпусе коробки передач (передний привод) или служит задней балкой (задний привод). Карданная передача или ШРУСы соединяют КПП с ведущим мостом или непосредственно с колесами машины.

Двигатель

Предназначение двигателя, наверное, известно всем, поэтому в нашем руководстве по устройству автомобиля для чайников мы не будем столь подробно описывать данный агрегат. Основное предназначение двигателя – преобразование тепловой энергии сгоревшего топлива в энергию механическую, которая передается на колеса автомобиля через трансмиссию.

Электрооборудование

Электрооборудование автомобиля включает в себя следующие основные узлы:

аккумуляторная батарея (АКБ);

• генератор переменного тока;
• электропроводка;
• система управления двигателем;
• потребители электроэнергии.

Аккумуляторная батарея является постоянным возобновляемым источником энергии и предназначена для запуска двигателя. В случае если двигатель не запущен, АКБ питает электроэнергией все потребители автомобиля. Генератор служит для поддержания в борт-сети постоянного напряжения и подзарядки АКБ. Электропроводка представляет собой множество проводов, которые образуют бортовую сеть автомобиля, соединяющую между собой все источники и потребители электроэнергии. Система управления двигателем состоит из электронного блока управления (ЭБУ) и всевозможных датчиков. Потребителями являются фары, задние фонари, система зажигания и пуска двигателя, стеклоочистители, электростеклоподъемники и прочее.

Как видите, автомобиль состоит из огромного количества частей, узлов и агрегатов, но при детальном рассмотрении все намного проще, чем кажется на первый взгляд. Стоит отметить, что это лишь обобщенный обзор устройства легкового автомобиля, с помощью которого просто невозможно охватить описание особенностей устройства конкретных марок и моделей.

Устройство автомобиля

Тема устройства автомобиля обязательно входит в учебную программу автошкол. На теоретических занятиях ученикам все показывается и объясняется по картинкам, а на практических занятиях открывается капот автомобиля, и инструктор уже наглядно показывает детали и механизмы.

Если вы не собираетесь становиться автомехаником, то знать подробно устройство автомобиля вам ни к чему, однако, зная основные моменты, вы быстрее поймете принципы работы автомобиля и управления им. В этой статье мы поговорим о том, как устроен автомобиль.

Любому человеку известно, что автомобиль – это кузов на колесах. Однако, что заставляет его двигаться?

И так, автомобиль состоит из:

• Двигателя
• Кузова
• Шасси
• Трансмиссии
• Ходовой части
• Механизма управления
• Электрооборудования

Рассмотрим каждую составляющую более подробно.

Двигатель автомобиля

Двигатель является сердцем автомобиля, источником механической энергии, заставляющей автомобиль двигаться. Самым распространенным является двигатель внутреннего сгорания (ДВС), который состоит из цилиндра и поршня. Тепловая энергия образуется внутри цилиндра, и при сжигании топлива преобразуется в механическую энергию, приводящую в движение автомобиль. Данный процесс происходит с частотой в несколько сотен раз в минуту, что заставляет коленчатый вал двигателя непрерывно вращаться. Подробнее с работой двигателя вас познакомит наше видео.

Кузов автомобиля

Кузов автомобиля может быть с рамной и безрамной конструкцией, однако в современных автомобилях используется безрамная, в которой агрегаты и узлы крепятся к кузову. Данный кузов зовется несущим. В зависимости от типа кузова автомобили подразделяются на классы.

Устройство шасси автомобиля

Шасси автомобиля состоит из множества механизмов, передающих крутящийся момент от двигателя к колесам, передвигающих автомобиль и управляющих им: трансмиссии, механизма управления автомобилем и ходовой части.

Трансмиссия автомобиля

Трансмиссия автомобиля передает крутящий момент от двигателя к колесам, позволяет его изменять по величине и направлению. На двухосных авто трансмиссия состоит из коробки передач, сцепления, карданной передачи, главной передачи, дифференциала и полуоси.

Сцепление автомобиля

Сцепление служит для того, чтобы передавать крутящий момент двигателя к коробке передач и плавно соединять или разъединять двигатель с механизмами трансмиссии. От педали сцепления идет трос, приводящий в действие механизм сцепления. Сцепление служит для предохранения деталей двигателя и трансмиссии от перегрузки и повреждения при резком включении передачи или торможении.

Коробка передач

Коробка передач является механизмом, преобразующим крутящийся момент от коленчатого вала двигателя к ведущим колесам. Благодаря коробке передач автомобиль может ехать вперед и назад, а двигатель может отключаться от ведущих колес.

Коробки передач бывают механическими, автоматическими, роботизированными и бесступенчатыми.

Механическая коробка передач имеет высокий коэффициент полезного действия и меньший вес. Автомобиль с механической коробкой передач отличается динамичным разгоном и экономичным расходом топлива.

Автоматическая коробка передач проста в использовании, однако дольше «думает», переключая передачи, и расходует больше топлива.

Роботизированная коробка передач является симбиозом автоматической и механической коробок, имеет электронное управление сцеплением. Данный вид коробки менее четкий, нежели автоматическая коробка передач.

В бесступенчатых коробках передач отсутствуют сами передачи, то есть ступени, а передаточное число изменяется плавно. Данная коробка передач широко не применяется, поскольку ремень передачи крутящего момента не выносит высокой мощности современных двигателей.

Ходовая часть автомобиля

Ходовая часть автомобиля – это несущий кузов, задний и передний мост, подвеска, колеса и шины.

Подвески бывают различных типов: адаптивными, многорычажными, двухрычажными, для внедорожников, пикапов, грузовиков, полузависимыми задними, зависимыми задними, подвески «Me Pherson» и типа «Де Дион».

Механизм управления автомобиля

Механизм управления автомобиля – это руль и тормоза (дисковые и барабанные). Руль позволяет вам менять направление движения автомобиля, а тормоза регулируют его скорость, останавливают автомобиль и удерживают его на месте.

Электрооборудование автомобиля

Электрооборудование автомобиля позволяет запустить двигатель, прогреть и осветить салон авто, осветить путь в темное время суток, обеспечивает работу противоугонной системы и обладает другими полезными функциями, например, обеспечивает работу автомобильных аудиосистем, что позволяет слушать музыку.

Зная устройство автомобиля, ученику автошколы нужно лишь научиться им управлять. Подробнее с устройством автомобиля вас познакомит видео к статье.

Удачи в обучении!

Автор: Виктория Голдина. Дата обновления: 18.10.2016
