Таблицу замены жиклеров карба 21053

Таблицу замены жиклеров карба 21053

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Какие стоят (размеры)

Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Главные дозирующие системы

Диаметр смесительной камеры

1-я камера – 28 мм

2-я камера – 32 мм

Диаметр узкой части большого диффузора

1-я камера – 22 мм

2-я камера – 25 мм

Маркировка малого диффузора

Диаметр главного топливного жиклера ГДС

1-я камера – 1,12 мм

2-я камера – 1,50 мм

Диаметр главного воздушного жиклера ГДС

1-я камера – 1,50 мм

2-я камера – 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного жиклера холостого хода

1-я камера – 0,50 мм

Диаметр воздушного жиклера холостого хода

1-я камера – 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм

Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм

Диаметр отверстия распылителя – 0,4 мм

Производительность за 10 нажатий – 7,0±1,75 см3

Эконостат (2-я камера)

Диаметр топливного жиклера – 1,50 мм

Диаметр воздушного жиклера – 1,20 мм

Диаметр эмульсионного жиклера – 1,50 мм

Пневмопривод второй камеры карбюратора

Диаметр воздушного жиклера

1-я камера – 1,50 мм

Инструкция: регулировка карбюратора.

Неисправность топливного насоса, материал доступен по ссылке.

Масло попадает в воздушный фильтр https://vz07-up.ru/pit/vozdushnyj-filtr.html#t3.

Регулировка

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

Далее нужно почистить воздушные жиклеры.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.

Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Ремонт автомобилей ваз

• Март 2015 (1)
• Май 2014 (1)
• Февраль 2014 (1)
• Август 2013 (1)
• Май 2013 (1)
• Март 2013 (3)
• Январь 2013 (1)
• Декабрь 2012 (2)
• Ноябрь 2012 (1)
• Октябрь 2012 (1)
• Сентябрь 2012 (1)
• Август 2012 (1)
• Июнь 2012 (2)
• Май 2012 (6)
• Апрель 2012 (11)
• Март 2012 (16)
• Февраль 2012 (2)

Жиклеры карбюратора ВАЗ, размеры, соотношения и обслуживание

Жиклеры карбюратора ВАЗ, размеры, соотношения и обслуживание жиклеров топливной системы

Сегодня речь поедет о всем известных жиклерах карбюратора ВАЗ. Вы узнаете, что такое жиклеры карбюратора ваз, какие они бывают, что из себя эти железки представляют, а также размеры жиклеров на различные карбюраторы.

Само по себе слово жиклер, пришло к нам из Франции и по-нашему обозначает брызнуть. По-простому, это втулки, изготовленные из цветного метала, с различным диаметром откалиброванных отверстий, а соответственно с различной пропускной способностью.

Пропускная способность жиклеров карбюратора ваз измеряется, как правило, в см 3 за минуту (м 3 /мин). То есть, сколько жидкости (воды) пройдет за одну минуту, меньше отверстие, меньше объем, но больше давление и наоборот.

Для чего нужны эти жиклеры, и почему у них разные диаметры (пропускная способность). Если речь идет об карбюраторных двигателях, где установлены карбюраторы, о них вы можете почитать, перейдя по ссылке. Так вот в этом устройстве смешивается топливо (бензин) и воздух, а жиклеры дозируют эти части смеси в зависимости от того на каком режиме сей час находится двигатель.

Маркировка жиклеров

Основная масса жиклеров маркируется трехзначной цифрой, что означает его пропускную способность, как писалось выше, столба воды высотой 1000 мм.

Обслуживание карбюратора, чистка жиклеров

Что бы ваш автомобиль не подводил вас в самый неподходящий момент, нужно проводить обслуживании топливной системы и карбюратора в том числе, не оставлять это на потом или лезть под капот, если что то не работает и так далее.

10000 км — нужно продуть все жиклеры карбюратора, не снимая его с двигателя, сжатым воздухом, это касается и топливоприемного фильтра.

20000 км — после такого пробега, нужно промыть все детали карбюратора. Для этих целей, как правило, используют неэтилированный бензин или бензол, то что не поддается очистки этими жидкостями, то тогда применяют растворитель.

Для прочистки топливных, воздушных и других жиклеров карбюратора ваз, нельзя применять иголки, проволоку и тому подобные предметы. Желательно прочистить их пластмассовой или деревянной палочками, также можно применять ветошь, которая не оставляет следов (ворса).

После прочистки и промывки все жиклеры проверяются на соответствие их установленным размерам, для данного вида карбюратора. Проверить диаметры отверстий можно при помощи швейных игл соответствующего диаметра.

Ниже я привел размеры жиклеров для «карба» ВАЗ 2101

Размеры жиклеров для карбюратора ВАЗ 2101

Главный топливный жиклер 1,35 1,25

Топливные жиклеры холостого хода и переходной системы 0,45 0,60

Перепускной жиклер ускори­тельного насоса 0,40 —

Жиклер ускорительного насоса 0,40 —

Главный воздушный жиклер 1,70 1,90

Воздушные жиклеры холостого хода и переходной системы 1,80 0,70

Топливный жиклер эконостата — 1,50

Воздушный жиклер эконостата — 0,90

Эмульсионный жиклер эконостата — 1,70

Воздушный жиклер пускового устройства 0,70-0,725 —

Размер калиброванного отверстия жиклера, мм, первая цифра для первичной, а вторая для вторичной камер. Данные взяты с книги, которая перешла ко мне по наследству от деда вместе с Копеечкой (ВАЗ 21013).

Соотношение жиклеров Солекса

Ниже на картинке я привел соотношение воздушных и топливных жиклеров для карбюратора Солекс. Ниже к табличке есть описание, я думаю разберетесь.

Карбюратор “Солекс 21053”: описание устройства и инструкция по эксплуатации

ВАЗ-2105 – это модель, которая наиболее долго выпускалась АвтоВАЗом среди всех прочих автомобилей. Первые экземпляры сошли с конвейера завода в 1979 году. Последнюю «пятерку» собрали в 2010 году. Популярность данной модели легко объясняется рабочими характеристиками, удобным функционалом, а также простотой в обслуживании. Несмотря на то что автомобиль устаревший, на руках у владельцев еще много таких машин и до сих пор имеется масса вопросов об их ремонте. Самые массовые вопросы связаны с карбюратором «Солекс» 21053. Давайте подробно рассмотрим этот агрегат и все, что с ним связано.

Особенности

На двигатели этого автомобиля устанавливались карбюраторы «Солекс» 21053. Данный номер обязательно указан на табличке, которую можно найти на крышке агрегата. Карбюратор этот двухкамерный – это нужно для правильного и быстрого процесса образования топливной смеси и подачи ее в камеры сгорания.

Чтобы двигатель мог нормально функционировать в самых разных режимах, такая модель карбюратора состоит из трех основных конструктивных элементов: верхней части, средней, а также нижней – карбюратора.

1. Верхняя представляет собой крышку. В ней имеются встроенные штуцеры подачи бензина, а также воздушная заслонка, отверстие с резьбой для жиклера холостого хода, корпус пускового устройства.
2. Средняя часть – это не что иное, как основной корпус карбюратора «Солекс» 21053. Внутри сделаны большие и малые диффузоры, а также камеры. Еще есть у «Солекс» 21053 жиклеры топливные и воздушные.

Можно кратко описать принцип действия данного агрегата. Так, бензин через игольчатый клапан попадает в поплавковую камеру карбюратора. Потом под воздействием разряжения бензин через жиклеры подается в первую камеру – она основная. Вторая камера включается при высоких нагрузках. Затем в первой готовится топливная смесь. Проходя через распылители на малых диффузорах, бензин дробится на мелкие частицы, в итоге происходит образование топливной смеси. Если необходимо эксплуатировать двигатель в режиме максимальных или полных нагрузок, задействуется и вторая камера – принцип ее работы аналогичен.

Виды карбюраторов для ВАЗ-2105

Любой карбюратор прежде всего изготавливался, ориентируясь на минимальный расход топлива. Инженеры за все время разработки «пятерки» постоянно проводили эксперименты с разными моделями топливной аппаратуры. В разные годы выпуска на автомобиль могли быть установлены различные модификации карбюраторов. Каждая из них отличалась определенными недостатками и преимуществами. Водители все это выявляли сами в процессе эксплуатации автомобиля.

Поскольку на «пятерку» устанавливались двигатели с разным объемом, то и модификаций карбюраторов было несколько. Так, можно выделить еще одну популярную модель – карбюратор «Солекс» 21053-20. Устроен он аналогично с той лишь разницей, что в него установлены другие жиклеры. Например, топливный жиклер первой камеры главной дозирующей системы здесь под номером 107, а в базовом агрегате – 109.

Есть и другие марки:

1. ДААЗ. Димитровградский агрегатный завод выпускал карбюраторы 2105 на базе лицензии итальянского Weber. Одно из преимуществ карбюраторов ДААЗ – это простое обслуживание и ремонт. Завод изготавливал не только карбюраторы, но и все необходимые элементы для его ремонта или регулировки. При необходимости в магазинах можно приобрести любые комплектующие. Наладка агрегата могла быть выполнена самим водителем. Димитровградские карбюраторы обеспечивали автомобилю высокие динамические характеристики. Новые топливные жиклеры подобраны так, что отклик на педаль газа очень быстрый. Выпускались агрегаты с индексом 10, а также 20. Одним существенным минусом именно данной модификации считается высокий расход топлива. Если водитель двигался в смешанном цикле достаточно динамично, то автомобиль в таком режиме потреблял от 10 до 14 литров топлива на 100 км.
2. «Озон». Модели от «Озон» – это модифицированная версия агрегата от ДААЗ. Отличие этого карбюратора – более продвинутое устройство. Такая модель имеет более высокие экологические показатели, а расход топлива удалось значительно снизить. Существенный минус «Озона» – это пневматический клапан, который необходим для запуска в работу второй камеры. Из-за него у многих возникала масса проблем. Клапан мог работать неадекватно при малейших загрязнениях.

Особенности «Солекса»

Это, наверное, самые современные версии карбюратора для данного авто. «Солексы» настроены на максимальную экологичность, а работа их довольно продуктивна. Карбюратор 2105 имеет штуцер для сброса лишнего топлива в бак – это существенно отразилось на топливных аппетитах. Но по этой же причине нужно следить за качеством бензина. В любом случае водителю хотя бы один раз в год придется заглядывать внутрь карбюратора для продувки каналов, прочистки жиклеров и прочего обслуживания.

Неисправности и устранение

В процессе эксплуатации карбюраторного двигателя водитель может столкнуться с различными неисправностями. Многие из них не устраняются регулировочными винтами. Давайте рассмотрим основные неисправности и метод ремонта.

Можно выделить проблемы с запуском, работой холостого хода, провалы при нажатии на газ, слабую тягу и нестабильную работу на любых режимах, повышение расхода бензина.

Проблемы с запуском

Если детали цилиндропоршневой группы мотора в порядке, тогда во впускном коллекторе достаточно разряжения, чтобы доставить порцию смеси в камеры сгорания. Если же пуск затруднен, то нужно проверять карбюратор.

Если холодный мотор заводится и глохнет, проверяют мембрану пускового устройства. Она должна приводить в действие воздушную заслонку в момент запуска. Мембрану меняют. Если двигатель заводится только после нажатия педали газа, то это говорит о недостатке топлива – причины могут быть в неправильной работе воздушной заслонки, а также в отсутствии бензина в поплавковой камере.

Если мотор не заводится на горячую, тогда уровень топлива в карбюраторе очень большой. Для устранения нужна регулировка карбюратора, а именно настройка уровня топлива.

Холостой ход

Одна из самых частых неисправностей – это проблемы с холостым ходом. Если двигатель не хочет работать на холостом ходу, то первым делом нужно прочистить топливный жиклер холостого хода и канал. Также может засориться и воздушный жиклер. Если на трубке его будет отсутствовать резиновое кольцо, холостого хода также не будет. После того как он появился, можно настроить оптимальную работу двигателя при помощи регулировочных винтов.

Карбюратор солекс 21053 1107010 20 схема жиклеров

На автомобилях ВАЗ-21065 устанавливается карбюратор модели 21053-1107010. Тарировочные данные карбюратора приведены в таблице.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, блокировку второй камеры. В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер принудительного холостого хода, экономайзер мощностных режимов, диафраг-менный ускорительный насос с механическим приводом и диафрагменное пусковое устройство.

Карбюратор состоит из двух корпусных деталей: корпуса 8 и крышки 12 карбюратора. Во входной горловине первой камеры установлена воздушная заслонка 15 пускового устройства. На оси воздушной заслонки жестко установлен рычаг 28 с двумя штифтами, на один из которых надета возвратная пружина. Второй штифт входит в фигурный паз рычага 25 управления воздушной заслонкой. На наружную кромку рычага 25 опираются регулировочный винт 24 приоткрывания дроссельной заслонки первой камеры и штифт рычага 20 блокировки второй камеры.

В крышке 12 карбюратора установлены игольчатый запорный клапан 33 подачи топлива, поплавок 38, топливный фильтр 32, патрубок 13 подачи топлива в поплавковую камеру. К приливу крышки 12 крепится крышка пускового устройства с диафрагмой 17 в сборе со штоком 26. В крышку завернут электромагнитный запорный клапан 10 с топливным жиклером холостого хода.

В корпусе 8 карбюратора отлиты большие диффузоры и установлены малые легкосъемные диффузоры, отлитые заодно с распылителями главных дозирующих систем. В корпусе 8 установлены распылители 16 ускорительного насоса с шариковым клапаном, главные воздушные жиклеры 14 и 29 с эмульсионными трубками 30 в эмульсионных колодцах, заборная трубка переходной системы с топливным жиклером. В эмульсионные колодцы завернуты главные топливные жиклеры 36. В приливы корпуса карбюратора устанавливаются регулировочный винт полноты закрытия дроссельной заслонки 34 второй камеры, а также регулировочный винт 19 количества смеси холостого хода с электроприводом 27 конечного выключателя экономайзера принудительного холостого хода. В корпус завернут регулировочный винт 22 качества смеси холостого хода.

К приливу корпуса 8, образующему рабочую полость ускорительного насоса, четырьмя винтами крепится крышка ускорительного насоса с рычагом 4 привода в сборе с диафрагмой 6 насоса. К корпусу крепится также винтами крышка экономайзера мощностных режимов с рабочей диафрагмой 9. На диафрагму воздействует пружина. В корпус карбюратора под диафрагмой 9 установлены топливный жиклер 7 и клапан экономайзера мощностных режимов.

В нижней части корпуса 8 установлены на осях дроссельные заслонки 2 и 34. На оси дроссельной заслонки первой камеры установлены: рычаг 23 привода дроссельных заслонок с регулировочным винтом 24 приоткрывания заслонки и с рычагом 20 блокировки второй камеры; рычаг 37 привода дроссельной заслонки второй камеры; возвратная пружина и кулачок 5 ускорительного насоса. На оси дроссельной заслонки второй камеры установлен рычаг 35 дроссельной заслонки.

Блокировка второй камеры не допускает открывания дроссельной заслонки второй камеры на любом режиме работы двигателя, если полностью не открыта воздушная заслонка. Блокировка исключает работу второй смесительной камеры при непрогретом двигателе.

Примечание.
1. Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике. Контролю в процессе эксплуатации не подлежит.
2. Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.

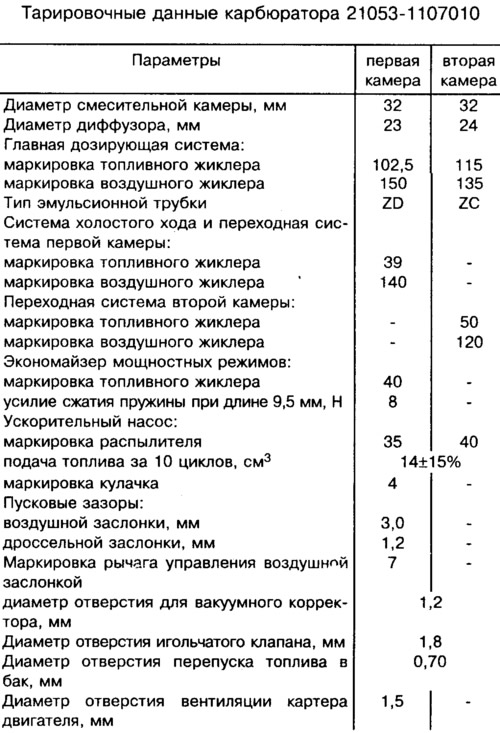

Карбюратор 21053-1107010-20 Солекс предназначен для установки на двигатели заднеприводных автомобилей ВАЗ 2106, 2103 и ИЖ 2126-030, 2717-030 объемом 1,6 литра (2106). Карбюратор 21053-1107010-20 эмульсионного типа, двухкамерный с последовательным открытием дроссельных заслонок. Имеются поплавковая камера, экономайзер мощностных режимов, эконостат, система блокировки открытия дроссельной заслонки второй камеры. пусковое устройство, ускорительный насос.

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 23 мм

2-я камера – 32 мм

Главные дозирующие системы карбюратора

Маркировка топливных жиклеров

1-я камера – 107.5

Маркировка воздушных жиклеров

Типы эмульсионных трубок

Система холостого хода и переходная система первой камеры

Маркировка топливного жиклера

Маркировка воздушного жиклера

Переходная система второй камеры карбюратора

Маркировка топливного жиклера

Маркировка воздушного жиклера

Эконостат

Маркировка топливного жиклера

Экономайзер мощностных режимов

Первая камера – 40

Ускорительный насос

Маркировка распылителя

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 14,5 см 3

Маркировка кулачка – 5

Пусковое устройство

Пусковой зазор у воздушной заслонки – 3,5+-0.2 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1,1 мм

Диаметр отверстия отверстия игольчатого клапана — 1,8 мм

Маркировка сектора привода воздушной заслонки — 6

Отверстие для вакуумного корректора опережения зажигания – 1.2 мм

Диаметр отверстия вентиляции картера двигателя – 1,5 мм

Способ управления воздушным устройством – ручное

Диаметр балансировочных отверстий поплавковой камеры – 6/6

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

Еще пять статей на сайте по карбюраторам Солекс

Тарировочные данные и параметры карбюратора ДААЗ 21053-1107010-20 Солекс: 3 комментария

1 камера 2332. 2 камера 2432. Так правильней.

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.

21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.

21053 – для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас

21073 – для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.

Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция “a” на фото).

21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26. Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны.

В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

4500об, если поставим

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели.

Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.

2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.

Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ.

3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером.

4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора.

5. Штуцер подвода топлива.

6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо).

7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.

8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН)

а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга.

b. Тут находится штуцер обратного тока топлива в других модификациях солекса.

Установка карбюратора солекс, на примере 21041-10.

Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже.

Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру.

Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.
