Точки на шинах обозначения

Что означает цветная маркировка на шинах?

Мне стало интересно, что же означают цветные маркировки на новых шинах.
Давайте вместе узнаем, что к чему.

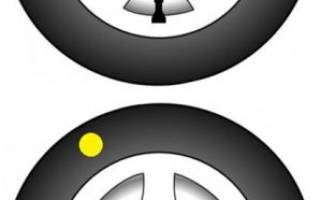

Вы, наверняка, не раз видели желтые или красные кружки и треугольники на боковинах шин и цветные полоски на протекторе. Если вы еще не знаете об их предназначении, эта статья для вас.

Цветной маркировкой пользуются производители автомобильных покрышек. Цветные знаки наносят в процессе измерения радиальной силы и статической балансировки шин. Этими цветными знаками обозначают места с различным распределением радиальной силы.

Сделаем небольшой оффтоп и рассмотрим подробнее, что же такое радиальная сила и какое значение она имеет.

Радиальная сила это сила, которая влияет на балансировку шины по ее радиусу, шина неравномерна по весу и для того, чтобы ее балансировать необходимо определить самую легкую и самую тяжелую ее часть для того, чтобы в последующем одеть шину на диск. Радиальная сила определяется силой нагрузки на колесо, при этом неровности дорог обуславливают дополнительные ударные нагрузки на шины, что может повлиять на режим и характер движения колеса.

Для правильного монтажа шины на диски и разработана цветовая маркировка шин.
Есть три вида важных участков на покрышке:

► Точка максимума отклонения радиальной силы (RFV)

► Точка минимума отклонения радиальной силы (RFV)

► Самая легкая точка шины

Теперь перейдем непосредственно к расшифровке цветных знаков на шине.

Красная точка – Красный треугольник

Красная точка или треугольник, как правило, присутствует на шинах, которые поставляются в оригинальную (первичную) комплектацию автомобилей. Этот знак указывает на самый жесткий участок на боковине шины. На него приходится максимальное отклонение радиально направленной силы (RFV).
При монтаже покрышки небходимо совместить эту точку с низшей отметкой “L” .

Белая точка – Белый круг

Белый знак указывает нам на самый гибкий участок шины. Такую маркировку при монтаже шины необходимо будет совместить с верхней отметкой на колесе, расположенной соответственно на 180° от самой низкой отметки на шине “L” .

Желтая точка – Желтый треугольник

Такая маркировка используется для обозначения самого легкого участка шины. Самый легкий участок определяется в процессе балансировки колеса.
Если на колесе нет маркировки “L”, то при монтаже шины необходимо ориентироваться на самый легкий ее участок. Его необходимо совмеситть с вентилем колеса.

Белый штамп с номером

Эта маркировка не несет никакой смысловой нагрузки для монтажа шины. Это знак, что инспектор провел финальную проверку покрышки на заводе, а номер указывает на номер инспектора, совершавшего финальный осмотр.

Разноцветные линии

Разноцветные линии используются производителями шин для того, чтобы дифференцировать шины по размеру. Так легче найти нужную шину из стоящих в стопке покрышек.

В этой статье мы рассмотрели основные обозначения, которые помогут правильно монтировать шину на стальной диск.

В нашем онлайн-автосалоне представлен широкий ассортимент шин и дисков для вашего автомобиля.

Нужна помощь в выборе или консультация специалиста?

Просто оставьте номер телефона, и наш менеджер свяжется с Вами в ближайшее время

Нажимая на кнопку отправить, Вы соглашаетесь с правилами обработки персональных данных

Белые, желтые и красные точки на новых шинах помогают правильно установить резину на колесный диск для балансировки

Это знают не все автомобилисты.

Каждый из нас знает, казалось бы, о резине все: когда менять в случае износа протектора, о том, что необходимо менять резину при смене сезонов, а также о том, что необходимо обязательно купить новую покрышку, если на колесе вылезла грыжа. Но не все знают, а зачем на новую резину производитель наносит разноцветные точки или треугольники. Не знаете? Сейчас расскажем.

Когда вы смотрите на новую шину, вы, возможно, видели на боковой стенке небольшую красную / оранжевую, желтую или белую точку (некоторые производители автомобильной резины также вместо точки могут наносить треугольник).

Большинство автолюбителей, вероятно, просто считают, что эта точка или треугольник нанесен по каким-то внутренним причинам производства в процессе изготовления шин. Но на самом деле эти точки, нанесённые на новую резину, чрезвычайно полезны, когда вы устанавливаете новый комплект резины на колесные диски.

Что означает желтая точка или треугольник на боковой стенке шины?

Например, желтая точка наносится на самое легкое место новой шины, которое определяется производителем при заводской балансировке. Эта точка необходима для правильной установки шины на колесный диск.

Некоторые производители автомобильных колесных дисков наносят на диск маркировку в виде латинской буквы “L”, которая обозначает самое легкое место на диске. Для правильного монтажа резины на колесный диск, необходимо чтобы желтая точка (или треугольник) на резине оказался с противоположной стороны самого легкого места колесного диска.

К сожалению, не все производители дисков делают подобные отметки. В этом случае при установки новой резины на диск, необходимо разместить ее так, чтобы желтая метка оказалась рядом с вентилем клапана накачки колеса. Таким образом подобная установка облегчает в последующем балансировку шины. В том числе это позволит использовать меньше грузов для компенсации баланса колеса во время балансировки.

Что означает оранжевая или красная точка на боковой стенке шины?

Но помимо желтой метки на новой резине также можно встретить и метку оранжевого или красного цвета, которая также нанесена на покрышку не просто так и не связана с какой-то внутренней маркировкой завода.

Итак, оранжевый / красный кружок или треугольник на стенке шины означает самое жесткое место на покрышке, и соответственно самое тяжелое.

Данное промаркированное место при монтаже шины должно быть обязательно совмещено с самым легким местом, отмеченным на колесном диске. Если нет метки на диске, то шина с оранжевой / красной меткой должна быть установлена таким образом, чтобы оранжевая отметка оказалась в противоположном месте от вентиля накачки шины.

Что означает белая точка на боковой стенке шины?

Обычно белая точка на покрышке обозначает ее самое гибкое место. В этом случае во время монтажа шины на диск, необходимо установить резину на диск так, чтобы белая отметка оказалась на 180 градусов от отметки самого легкого места на колесном диске (L).

Что означают цветные метки на шинах?

Покупка новых шин всегда дело ответственное. Помимо подбора идеального сочетания цены-качества, мы часто теряемся в новомодных характеристиках, показателях и маркировках. Например, это могут быть разноцветные метки на покрышках. Вы наверняка видели на колесах метки разного диаметра, формы и цвета. Что обозначали эти метки на шинах? Поиск ответов на этот вопрос вы найдете в этой статье, которая подробно рассказывает о необходимости и причинах нанесения цветных маркировок на шинах.

Для начала надо разобраться в том, какие бывают виды меток. В данной статье мы не будем освещать маркировку на шинах, так как это тема обширная и значения, которыми обозначаются такой вид штамповки, многогранны (от состава резины до технических возможностей). Мы разберем лишь временные (так как краска в процессе длительной эксплуатации стирается и цвет покрышки становится однотонной) знаки и штампы, которые обозначают особое значение и отдельную цель. Чтобы упорядочить информацию, мы разделим самые основные типы меток на шинах на группы, и подробно объясним их значения.

Цветные круглые пятна на боковой поверхности

Наиболее распространенная маркировка, которую сейчас можно встретить в магазинах и складах, это маркировка в виде небольших круглых точек. Их величина может отличаться, но как правило диаметр подобных точек равен 10-15 миллиметрам. В первых покрышках с подобными маркерами, точка уступала место треугольнику. Особых отличий такие маркировки не имеют. Другое дело, когда эти точки имеет разную цветовую палитру. Среди наиболее основных цветов, встречающихся на рынке можно встретить желтый, красный и белый.

Кроме того, возможны еще синие и зеленые аналоги, однако, как правило, по своему функциональному отличию они повторяют примеры из списка выше. Путаницу вносят производители, которые кроме личной выгоды в виде грамотных рекламных ходов никакой полезности потребителям не несут. Чтобы удостовериться в этом, проконсультируйтесь с продавцом и попросите пояснить обозначение именно этого вида штампа.

Точка или треугольник желтого цвета

Начнём, пожалуй, с желтого цвета. Как следует из начала подзаголовка, подобная цветовая маркировка шин символизирует четкое обозначение. Наличие подобного вида штампа на боковой поверхности шины символизирует наиболее легкое и слабо защищенное место в покрышке. Это можно легко проверить при статической балансировке колеса.

Справедливости ради, скажем что подобного вида обозначением может похвастаться и колесный диск. Только вместо желтого пятнышка на резиновой поверхности шины, на него наносят букву L. Чтобы правильно разместить шины с диском, необходимо их расположить так, чтобы маркеры находились на противоположной стороне друг от друга. Таким образом, в случае особенных нагрузок, высокая кинетическая сила не сможет повредить сразу обе детали.

Если вы сомневаетесь в правильности нанесения заводского маркера, или не обратили внимания на маркировку диска и не уверены в наличии правильного местонахождения маркера – то не переживайте. Обычно о самом тяжелом (читай «прочном») месте на диске сообщает наличие паза для накачки колеса. Всё что вам будет нужно при монтаже в таком случае, это постепенная накачка воздуха с размещением покрышки рядом с вентилем.

Точка или треугольник красного цвета

В отличие от желтой точки, которая как мы уже узнали самое слабое место на покрышке, красные – символизируют об обратном. Если говорить точнее, то красные штампы на шине указывают на максимальную точку отклонения радиальной силы (RFV). Метки на шинах подобного типа сигнализируют о самом жестком и самом прочном месте на боковой поверхности крышки. Как правило, подобную маркировку можно встретить на новых комплектах покрышек, которые еще не использовались.

Чаще всего, в смонтированном состоянии, покрышка с красным маркером будет находиться на одном уровне с меткой «L» на колесном диске чуть ниже. Резонный вопрос: «Почему вообще существуют самые прочные и самые слабые места на шинах?». Отвечаем: процесс создания покрышек трудоемкий и сложен по-своему. Чтобы добиться максимального результата необходимо помимо соблюдения идеальных пропорций в стадии заливки резины, еще и учитывать неоднородность слоев автомобильной шины (слои каркаса и бреккера).

Частым вопросом многих читателей является «На какую из точек (желтую или красную) ориентироваться при монтаже колеса?». При бортировании новой покрышки учитывайте только расположение желтой точки. Редко бывают случаи, когда красная точка находится не на противоположной стороне от желтой. Однако при монтаже важно, чтобы наиболее слабое место на шине было максимально отдалено от подобного места на диске.

Точка белого цвета

Тут всё просто. Подобная точка (бывает, как закрашенная, так и только с пунктирным нанесением по краям), сигнализирует о самом гибком месте на покрышке. Иными словами, это точка минимума отклонения радиальной силы (RFV). Как и в случае с желтым штампом, она должна быть максимально отдалена от отметки «L» на колесе.

Цифры в штампе на внешней поверхности

В отличие от предыдущей группы, в которой цветовая палитра маркеров является основным признаком меняющихся характеристик и качеств, штампы с цифрами внутри не несут каких-то разимых отличий друг от друга. Они могут быть как зелеными, синими, желтыми, белыми и вообще какими угодно цветами и оттенками. Существенную разницу составляет только номерное значение.

Подобная маркировка сигнализирует о степени проверки материала покрышки (резины). По сути, это некая марка ГОСТа в автомобильном мире. Наличие данного штампа является не чем иным как свидетельством того, что данная покрышка прошла проверку. Метки на шинах, а именно определенные цифры внутри кружков говорят о номерном знаке управляющего контроллера (инспектора), который провел соответствующие проверки. Таким образом, для потребителей это значение не является информативным. Только в случае наличия брака, по этим меткам возможно будет найти ответственного.

Цветные полоски на протекторе

Если раньше мы могли разобраться, что означают различные цветные точки на шинах то теперь перейдем к непосредственно длинным линиям, которые можно наблюдать по всему ободу покрышки. Присутствовать они могут как на части протектора, так и в бороздах (канавках) между ним.

Как в случае с цифрами в окружности подобные метки на шинах являются необходимыми только для производителя шин. Используются они для того чтобы определить индекс хранения конкретных шин в условиях огромных складов. Иными словами, это что-то вроде штрих-кода, по которому можно найти определенный товар. Цвет и толщина линии сигнализирует о принадлежности к той или иной производимой партии.

Маркировка шин: расшифровка их обозначение в таблице для легковых машин

В этой статье мы расскажем про маркировку шин для легковых автомобилей, дадим расшифровку их обозначений в таблице. У автовладельцев часто возникают сложности с поиском нужной резины, а незнакомые цифры и буквы на боковой части изделия приводят в ступор. Однако именно они служат помощником для правильного выбора. Мы собрали всю необходимую информацию, которая поможет вам быстро идентифицировать колесо.

Маркировка автомобильных колесных шин: расшифровка обозначений на покрышках

Если вам нужно поменять резину, но вы плохо разбираетесь в значениях, написанных на товаре, советуем изучить знаки на боковой части машины.

Существует множество деталей, на которые стоит обращать внимание. Среди основных:

кто изготовил материал;

для какого сезона;

в каких условиях допускается эксплуатировать;

индекс, отражающий максимальную нагрузку.

Страна и компания-производитель

Обычно данные об организации пишутся большими буквами на торце продукта. Это делается в рекламных целях и для покупателей, чтобы им было проще отыскать нужное изделие. Большая часть изготовителей размещает там же и оригинальный логотип.

Фирмы строят заводы в разных странах, обычно там, где производство будет дешевле. Иногда от этого страдает качество производимой продукции. Если японские шины покупать с отметкой об их создании в Италии, они будут заметно лучше, чем те, что собраны в Малайзии.

Часто на покрышке пишут «Made in…» и указывают информацию о производителе. Если ее нет, можно это узнать по коду DOT. Это цифры, которые показывают серию и дату изготовления конкретного экземпляра, а также завод.

В каком государстве были созданы те или иные автошины, можно понять по двум буквам. Сразу за словом DOT.

Таблица кодов стран

1D, H4, EN, EL, EH, EJ, H4, EP, E43

Каким может быть протектор

Каждый производитель обязательно вписывает модель своего изделия на поверхность. Большая часть брендов реализуют сразу несколько разновидностей. Внутри одной марки линейки будут различаться:

рисунком и типом внешнего вида.

Это позволяет «переобуваться» все время у одного изготовителя, качество которого вас устраивает. Достаточно выбрать товар по диаметру и профилю колеса. Каждая линия продукции рассчитана на определенные показатели:

экономичности и времени жизни;

Одним важнее, чтобы автошина продержалась больше года, другие максимальное значение придают разгону и движению вперед.

Если поверхность резины направленная, обязательно есть стрелочка в направлении вращения, которая показывает, как правильно монтировать. Если покрышки асимметричные, на них проставляется тиснение со словом Outcide и Incide.

Пределы скорости

Когда приобретаете изделие, стоит проверить, какой разгон допустит эта вещь без вреда для способностей автомобиля. Они связаны с километражем в час и скоростным индексом, указанным ниже.

Таблица загрузки

Чтобы разобраться в максимальной нагрузке, мы собрали данные в один перечень:

Маркировка конструкции

Существует радиальная и диагональная сборка, при которых строение будет отличаться.

Это выглядит так:

Скорость и индекс в таблице

Здесь все шифруется в виде отдельных английских символов. Проставляется она после индекса нагрузки.

Если на корпусе есть буква L

Это максимум – если указан знак P

Километраж в час при наличии R

Для изделий с S

При букве H на корпусе

Лишь при указанном символе V

Специализированная резина с W на боку

Максимальная скорость, если проставлена Y

более 300 км/час

Если проштампованы Z

Разберем, что же такое w в маркировке шин? Это возможность ехать в пределах способностей авто, более 270 километров в час.

Размеры: что сделать, чтобы их узнать

Теперь стоит вникнуть в один из наиболее важных вопросов о габаритах. Каждая покрышка имеет собственную высоту, ширину и диаметр. Он должен соответствовать колесным дискам, иначе они станут непригодными. Эту цифру тоже указывают на борту – 17, 20 или 15, а для грузовых и более крупных машин – число будет больше.

Таблица соответствия товаров, собранных по радиальному методу

155/80 и 165/80 R13

4 ½ J* 4J, 5J 5 ½ J

175/70 и 165/70 R14

Для легких грузовиков цифры будут немного другими:

Что значит маркировка на шинах: камерная и бескамерная

В современном производстве делают обычно второй вариант. Но иногда встречаются и модели старого образца. Отличить их проще по специально нанесенным буквам:

TL (Tubeless). Без камеры. Внутри есть пространство и воздух, которые сохраняются, потому что резина максимально близко прилегает к ободу. В дополнение изготавливается специальный слой из эластичного материала.

TT (TubeType). Их собирают из внутренней камеры, которая производится из тонкой материи и покрышек. Это помогает удерживать внутри воздушную подушку.

Если нужно выбрать одну из них, советуем присмотреться к бескамерным. Они позволяют лучше разгоняться, более безопасны и надежны в обращении.

Таблица соответствия защиты от проколов

Конечно, каждая фирма стремится защитить свои изделия от быстрого выхода из строя. Поэтому они пользуются разными технологиями, которые спасают детали от порезов. Но каждый изготовитель маркирует это по-своему. Ниже представлены наиболее распространенные знаки.

Французский известный Michelin

Японский популярный Yokohama

Дополнительная маркировка размера шин и ее значение

Treadwear. Индекс, который отражает уровень износостойкости. Показывает степень и скорость, с которой изнашивается колесо – обычно в рамках от 100 до 500. Чем выше показатель, тем лучше будет резина сопротивляться. Но это зависит также от качества дорожного покрытия, любимого стиля езды владельца.

Temperature. Показатель температуры. С его помощью можно понять, насколько термостойкий материал используется на резине автомобиля. Всего существует 3 вида – А, В, С. Первый считается лучшим, а С – самый посредственный.

Reinforced. Усиление. Наличие этого слова на покрышке говорит о том, что корд был усилен с помощью дополнительного слоя или еще каких-либо деталей.

Если монтировать разрешено только на переднюю ось, то прописывается еще одна буква – «F», если на заднюю – «R».

Как расшифровать маркировку шин из Америки

В США покрышки маркируют не так, как в Европе и странах региона бывшего СССР. Обычно она выглядит как 28*8,5R 16LT.

Расшифровывается это просто:

28 – внешний радиус в дюймах;

8,5 – ширина в тех же единицах измерения;

R – нити корда пересекаются радиально;

16 – внутренний радиус;

LT – какой транспорт может им пользоваться, в данном случае коммерческий.

Для чего нужны цветные метки

Производители дополнительно наносят маленькие разметки – точки трех основных оттенков. Обычно они красные, зеленые или желтые. С их помощью становится проще монтировать колесо. Давайте разберемся, для чего нужны они.

Желтоватый треугольник или круг будут показывать наиболее легкое место.

Красный – наиболее плотная точка. Когда будет монтироваться колесо, его необходимо расположить рядом с отметкой L на диске.

Зеленый. Потребуется при первичной установке, его проставляют на заводе.

Также часто можно встретить разноцветные полосы, которые наносятся на месте производства и на складах. Для покупателей они смысловой нагрузки не несут, но нужны для погрузки и разгрузки, поэтому их используют.

Если необходимо вести учет комплектов на складе, советуем обратиться за оборудованием в «Клеверенс». Здесь работают люди, которые разбираются в ведении делопроизводства и смогут помочь с выбором лучшей техники и качественным софтом для выполнения задач любого бизнеса.

Когда изготовили

Еще один важный параметр. Со временем покрышки тоже теряют свои свойства, даже если они пролежали на складе долгий период, а не активно эксплуатировались автомобилем. При долгом хранении шины теряют эластичность, поэтому их ходовые качества становятся хуже.

Определить эту дату несложно, если посмотреть на аббревиатуру DOT. Обратите внимание на последние 4 цифры кода, которые находятся в полуовале. Если вписаны 4719, то произвели автошины в 47 неделю 2019 года.

Сезоны и их смена

При расшифровке маркировки зимних шин для легковых автомобилей вы обязательно заметите пиктограмму, которая указывает на сезонность товара. Обычно это следующие обозначения:

Кристалл снега, часто с частицами льда вокруг. Это картинка, которая отделяет от общей массы зимнюю резину. Они отличаются глубокими протекторами от 8 до 10 мм, особенной рабочей поверхностью и более мягким покрытием.

Солнце. Это летняя «обувь», которая не боится жары вплоть до +40 градусов.

Всесезонные с надписью Allseason. Они подойдут, когда погода меняется только в пределах от +7 до +30.

Дополнительно на них часто пишут S+ M. Это обозначения, которые показывают на использование товара в тяжелых условиях, при наличии мокрого снега и гололеда. Если сбоку на них нарисован зонтик или капелька дождя, это гарантирует то, что модель справится с непрерывными осадками и водой на дороге.

Как расшифровывается маркировка шин на примере

Чтобы не возникло вопросов, предлагаем разобраться на конкретной резине. На одной из моделей указана такая аббревиатура:

Tubeless, R, 175/80 R16 101 T.

Тьюблес означает, что это бескамерная разновидность;

R говорит о ее радиальности, что сейчас распространено;

E16 – изготовлено в Норвегии, также габариты диска;

101 – индекс говорит о максимальной нагрузке в 824 килограмма;

T – 190 километров в час – максимум, который доступен этому автомобилю.

Таблица заменяемости

Размеры под замену

Тоже подходят для смены

165 к 65R14, 175 к 70R13, 185 к 60R14, 195 к 50R15

185 к 60R14, 185 к 65R13, 155 R13, 165 к 70R14, 165 к 65R14

205 к 55R15, 195 к 60R15

235 к 55R15, 205 к 55R16, 215 к 55R15

225 к 60R15, 205 к 55R16

235 к 60R15, 205 к 65R15, 225 к 65R15, 205 к 75R15, 215 к 65R15

Что означает маркировка на шинах и как их подобрать самостоятельно

Исходя из всего перечисленного выше, можно сделать вывод, что самому выбрать продукт не так сложно, как может показаться. Многочисленные нюансы и тонкости стали теперь понятными и простыми, буквы превратились в сокращения, расшифровать которые легко.

Теперь можно найти подходящий комплект с учетом времени года, погодных условий, предполагаемой скорости водителя и частых температур за окном. Вы узнали даже о множестве дополнительных функций, которые есть у резины.

Каждый покупатель ориентируется на рынке на собственную марку машины и финансовые возможности. Не стоит разгоняться до 180 километров в час, если приобрели изделие с ограничением в 120 км/час.

Рекомендуем учитывать даже неосновные характеристики и дату производства. Не желательно ставить на переднюю ось то, что предназначено для задней. Если планируется езда по пересеченной местности, где высока вероятность прокола или пореза резины, выбирайте те модели, которые имеют максимальную защиту.

Решения для бизнеса

Заключение

В статье мы рассказали, что обозначает маркировка на самых разных шинах, привели примеры и все расшифровали до мелочей.
