Ослаб кузов? Инструкция по усилению лонжеронов “Нивы”

ВАЗ-2121 – специфический автомобиль. Он обладает повышенной проходимостью и может проехать в таких местах, о которых владельцы обычных авто даже не мечтают. Его используют охотники и рыболовы, деревенские жители и просто любители бездорожья.

Однако передвижение по дорогам с плохим покрытием, пересеченной местности приводит к большим динамическим нагрузкам на кузов. Рано или поздно приходит время для усиления лонжеронов “Нивы”.

Причины ослабления кузова

Конструкция ВАЗ-2121 достаточно жесткая. Она имеет короткую базу – 3740 мм и ширину – 1680 мм, что хорошо препятствует скручиванию. 3-дверный кузов дополнительно усиливает жесткость. Несмотря на крепкую конструкцию, со временем появляются трещины на лонжеронах в районе рулевого управления, а также в местах крепления рычагов подвески. Почему это происходит?

“Нива” значительную часть своего пробега проезжает по бездорожью, испытывая постоянное воздействие, которое передается от ходовой части на лонжероны машины. Со временем эти удары приводят к усталости металла кузова. Кроме того, защитная мастика, которой автомобиль обработан на заводе, отходит и обнажает металлическую поверхность. Появляется коррозия. Она дополнительно ослабляет несущие элементы.

Приходит момент, когда усиление лонжеронов “Нивы” становится неизбежным.

Основная неисправность кузова задней части автомобиля

В задней части кузова больше страдает кронштейн крепления поперечной тяги, именуемый в народе “солдатик”. Его правильное положение обеспечивает точное расположение заднего моста относительно передних колес. Когда машина движется по глубокой колее на приличной скорости, этот кронштейн испытывает ударную нагрузку от поперечной тяги. Постоянное воздействие приводит к усталости, и металл ослабевает. Наступает время, когда достаточно хорошего удара, чтобы “солдатик” поменял свое положение. В результате этого нарушаются ходовые параметры.

Кроме вышеперечисленных причин, лонжероны могут ослабнуть в результате аварии. Несмотря на то, что геометрические параметры восстановлены, места в которых они были деформированы, приобретают “память”. Впоследствии они могут согнуться в этих местах от незначительной нагрузки.

Также усилением лонжеронов “Нивы” занимаются любители бездорожья. Они укрепляют кузов для установки нестандартной ходовой части и дополнительного оборудования. Например, лебедок.

Предварительные работы

Перед тем как приступить к ремонту лонжеронов, надо выполнить предварительную работу. Она заключается подготовке рабочей зоны и вывешивании передней части машины на подставки.

Работу по усилению лонжеронов Нивы лучше выполнять на смотровой яме или на подъемнике.

До начала сварочных работ следует снять обшивку пола и удалить шумоизоляцию, которая примыкает к моторному щиту. Это место, где установлены педали.

Для этого нужно снять пластиковые накладки с порогов машины и откинуть обшивку. Таким образом, можно будет контролировать отсутствие возгорания в салоне. Также необходимо освободить верхний рычаг подвески. Для этого нужно отсоединить шаровую опору от поворотного кулака. Впоследствии это позволит установить ремонтную запчасть на лонжерон.

Перед работой необходимо зачистить предполагаемые места сварки. Это даст возможность получить хороший провар, поможет избежать возгорания полиуретановой мастики.

Усиление передних лонжеронов на “Ниве”

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на “Ниве” 2121:

• Изготовить пластину, повторяющую по форме внешнюю часть лонжерона.

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали. Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

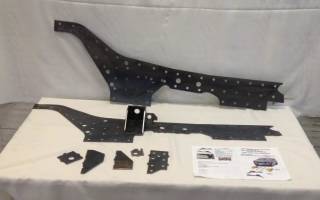

• Приобрести готовый комплект для усиления лонжеронов для “Нивы”.

Они уже полностью подготовлены к сварке и не требуют никакой доработки. Эти запчасти отличаются разной толщиной металла, из которого изготовлены. Цена на эти усилители составляет около 3 тыс. руб.

Усиление задних лонжеронов на “Ниве”

Задние лонжероны страдают из-за старения кузова. Коррозия проедает металл, ослабляя его. Они представляют собой листы железа, согнутые в виде П-образного профиля.

Усилить их можно, либо заварив новые лонжероны поверх старых, либо усилив трубой прямоугольного профиля прогнившие места. Второй вариант более дешевый.

Однако главное в усилении задней части – это не лонжерон, а кронштейн поперечной тяги. Перед тем как его усиливать, нужно сделать замеры положения заднего моста, после чего установить кронштейн в правильное положение. Делается это при помощи гидравлических растяжек. Только после этого его можно обваривать.

Заключительные работы

Для того чтобы результат работы радовал долгие годы, надо защитить места сварки от коррозии и ударов камней, летящих из-под колес.

Для этого применяется резино-битумная мастика, в которую добавлена полимерная крошка. Наносится она кистью или специальным распылителем, подключенным к компрессору. Перед тем как наносить состав, следует оголенный металл покрыть грунтом. Он должен содержать ортофосфорную кислоту, которая защитит деталь от коррозии.

gar_remont

Особенности гаражного ремонта

Хобби в условиях кризиса

И так, если потребовалось заменить лонжерон.
Попробую изложить в фотографиях сам процесс.

Инструменты и запчасти:
Для начала необходимо изучить коррозийное повреждение металла. Для этого снимаем колесо, подкрылок, берем отвертку и начинаем изучать.
Начинаем с крыла. В случае, если Ваш автомобиль имеет почтенный возраст, крыло может находится в не очень хорошем состоянии. Я бы предложил пожертвовать им ради облегчения работы. Понимаю, что это дополнительные расходы, но некоторое время после работы, Вы в этот “угол” гарантированно не полезете, да и внешний вид порядком улучшится. В принципе “внести” лонжерон можно и с ним, но “наплюетесь” по полной программе, да и проваривать будет неудобно.
Лично я крыло снимаю однозначно.
Поэтому:
1) Крыло.

Болты крепящие редуктор рулевого механизма(левая сторона) или маятника (правая сторона), тоже проблема при откручивании, поэтому:

2) Три болта с гайками и шайбами рулевого редуктора.
3) Болты с гайками крепежа балки
4) Болты верхнего рычага
5) Гайки для крепежа балки

Привожу выдержку из каталога для представления:

Обратите внимание на вот эту деталь:

Она ставится сверху, прямо на балку и из нее “торчит” резиновый отбойник.
По моему опыту, если сгнивает лонжерон, эта штуковина тоже умирает.
В случае, если это так, записываем ее:

6) Кронштейн 2121-2904242

7) Лонжерон в сборе с брызговиком

В продаже есть отдельно лонжероны, отдельно брызговики и все в сборе. Не экономьте. Если купить отдельно лонжерон и брызговик, кроме того что нужно относительно точно его поставить, это время и расходы по сварке, Вы не найдете несколько жизненно важных деталей, а именно кронштейна амортизатора и придется что-то химичить.

Изучите состояние моторного щита. Это та железяка, что отделяет моторный отсек от салона. Тут нужно помнить, что к нему будет крепиться брызговик двигателя. В случае его плохого состояния, у Вас просто не получится его нормально приварить, а это жесткость кузова.
Если повреждения от коррозии не большие, можно отделаться заплатками, тогда нужно иметь под рукой металл из которого их можно сделать. При серьезной коррозии может есть смысл купить эту деталь целиком и отрезать необходимую часть? Благо после снятия лонжерона откроется хороший доступ, но придется снимать некоторые узлы. В любом случае сделайте эти выводы до того как начнете делать, ибо после снятия лонжерона, на этой машине уехать уже не получится до окончания ремонта.

Обычно я покупаю крепеж шаровой опоры. Т.к. придется откручивать верхнюю шаровую опору и если болты не в очень хорошем состоянии, опять-же потеря по времени.

8) Набор крепежа шаровой опоры.

Из инструментов необходима машинка углошлифовальная (болгарка по нашему), сварка, зубило,ключи,отверки обычная и ударная, стяжки для сжимания пружины.

Начинаем работу.
Ударной отверткой снимаем дверь и относим ее в сторону.

Поднимаем коврики, отворачиваем их в сторону, вытаскиваем шумо-тепло изоляцию из зоны сварки (чтобы не спалить авто). В зоне где брызговик двигателя крепится к моторному щиту, убираем все, что может гореть или тлеть.

Подставками с регулировкой фиксируем переднюю часть автомобиля. Также фиксируем балку переднего моста от перемещений как по горизонтали, так и по вертикали.

Под ступицу переднего колеса, подставляем небольшую подставку, для того чтобы после того как мы отпустим верхнюю шаровую от рычага, она не “упала” и не порвала пыльник привода. Кроме того касание тормозного диска чревато деформацией тормозного щитка.

Стягиваем пружины, откручиваем три болта верхней шаровой опоры.

Снимаем верхний рычаг. Если болты не откручиваются, просто срезаем их болгаркой.
Удаляем любым способом болты соединяющие лонжерон и балку моста.
Откручиваем растяжку, крепящую балку и лонжерон. Вот эту:

Снимаем лонжерон и брызговик.
Предлагаю следующий порядок. Сначала отрезаем брызговик, отступив от сварных швов. Затем, делим лонжерон на две части. Распиливаем его сразу за балкой и по отдельности отделяем его от кузова.

Зачищаем места крепления и устанавливаем новый лонжерон. В этот момент придется потрудиться, чтобы внести его туда не сдвинув мост и сам кузов.

Прикручиваем 2 болта торчащие из нового лонжерона и начинаем сварку нижней части, там где лонжерон крепится к переднему лонжерону пола. И там где лонжерон крепится к моторному щиту.

Привариваем брызговик лонжерона к моторному щиту.

Есть еще одна тонкость. В чистом виде “занести” новый лонжерон не выйдет. Он должен вставляться в переднюю панель, а она у нас приварена. Поэтому необходимо отпилить кончик лонжерона, а после установки последнего, вставить в переднюю панель и пройти сплошным швом для восстановления целостности.

С этого момента, можно начинать обратную сборку передней подвески.

Исправляем если необходимо дефекты моторного щита (как например в этом случае)

Покрываем антикором и проливаем полости.

Ставим крыло и дверь, прокачиваем тормоза. Отправляем в покраску и наслаждаемся не гнилым автомобилем.

Лонжероны Нива Как Усилить Лонжероны На Ниве 2121 Ремонт И Замена mp3

как заварить передний лонжерон на Ниве своими руками

Ремонт лонжерона Нива 4×4

Как сделать вечные лонжероны для Нивы Восстановление убитой Нивы Часть 2

Лонжероны нива как усилить лонжероны на ниве 2121 РЕМОНТ и ЗАМЕНА

Ремонт лонжеронов Нивы Усиленный рулевой маятник

Замена лонжеронов Нива Как заменить лонжероны нива Ремонт Нива своими руками

Силовые лонжероны для нивы Или как сделать раму

ремонт лонжерона 2 нива

ремонт лонжерона НИВА

GTStech усилитель лонжерона ВАЗ 21213 Нива установка

Как сделать вечные лонжероны для Нивы Восстановление убитой Нивы Часть 1

Замена переднего лонжерона на ниве 2121

На Ниве Урбан лопнул лонжерон

Замена заднего лонжерона 2121 част замена заднего брызговика

Ремонт лонжерона нива

Простое усиление лонжеронов нива

Нива ремонт переднего правого ланжерона

Порвало задние лонжероны на ниве Ремонт Нивы Бронто

Ремонт лонжерона нива ч2

Ремонт лонжерона Нива 21214 место крепления рулевой колонки

Ремонт лонжерона Нива 213

Ремонт и усиление передних лонжеронов на ниве

Замена лонжеронов на ниве своими руками продолжение

Ремонт переднего лонжерона на Ниве

Усиление лонжеронов ПОЛА ZST НИВА 2121

Как заменить передний лонжерон на ниве

Замена порога Нива 2121 на профиль усиление лонжерона ремонт крепления реактивной тяги

Нива 2131 Гнилой передний лонжерон Niva 4×4

УСИЛИТЕЛИ ПЕРЕДНИХ ЛОНЖЕРОНОВ ВАЗ 2121 НИВА

Перенос лонжеронов и усиление кузова Нивы

НИВА 2121 4х4 ЗАМЕНА ЗАДНЕЙ ЧАСТИ ЛЕЧИМ ЛОНЖЕРОНЫ

Усиление задних лонжеронов и бампера НИВА 4х4

Нива Трещины в Лонжероне лечение ВАЗ 2121 Анонс сл видео

Самое слабое место кузова НИВЫ

Нива пороги из профиля 100X100

Ремонт задних лонжеронов и карманов крыльев

Усиление задка нивы Нива за 20000рублей

усиление лонжеронов на ниве 2121

Нива замена и усиление лонжеронов

ремонт переднего лонжерона нива 2121

ВАЗ 2121 Нива ремонт лонжерона часть 8

Болезни нивы Передний лонжерон

ВаЗ Нива хирургическая операция ампутация гнилого лонжерона

Ремонт лонжеронов НИВА ПЕЧАЛЬКА ФИНИШ 尼瓦

Варка лонжеронов на ниве сборка подвески и ремонт задних крыльев

Как сделать лонжероны из профильной трубы для Нивы Восстановление убитой Нивы Часть 3

Нива 4х4 усиление лонжеронов

Усиление заднего бампера и задней части в целом нивы и задний бампер из швеллера

Как один мужик лонжерон поперечный на Ниве быстро починял

Здесь Вы можете скачать Лонжероны Нива Как Усилить Лонжероны На Ниве 2121 Ремонт И Замена. Слушайте онлайн в хорошем качестве, скачивайте mp3 в высоком качестве без регистрации.

Обратите внимание! Все песни были найдены в свободном доступе сети интернет, а файлы с произведениями не хранятся и не загружаются на наш сервер. Если Вы являетесь правообладателем или лицом, представляющим правообладателя, и не хотите чтобы страница с произведением, нарушающие Ваши права, присутствовала на сайте, воспользуйтесь данной формой.

Лонжероны Нива Как Усилить Лонжероны На Ниве 2121 Ремонт И Замена

Нтв Реклама 2008

Кадами Курбон 2019 Клипи Нав

Вх На Counter Strike Sourse Css V86

Пони Клип Его Игрушка

King Bradley Amv

Бежим От Стенки Баг I Roblox

China Girl Live David Bowie

Conversations With Myself Bazzi

Billboard Hot Dance Electronic Songs Top 50 November 26 2016

Counter Strike 1 6 Зомби Сервер 202 Vip Клиент Money Сборка

Give Me Love Or Nothing

B I G Rasta Barmaley Не Надо Ваших Бабок

Караоке Джиган Ft Юлия Савичева Отпусти Бэк

Святая Анна И Святой Иоаким Молитва О Даровании Детей

Liebestraum In A Flat Major S 541 No 3 Lang Lang

Ламаз Эцна Ваьлча Деш Долу Зикр Зикр 13 14 15

Weight Of The World

Трансформеры Карбот Гигантский Робот Трансформируется В Игрушечный Джип Грузовик И Трансформера

Sun Goes Down Estiva

Dj Snake Ft Justin Bieber Let Me Love You Tom Westy Remix

T1One Только Ты Одна

Wu Revolution Feat Poppa Wu And Uncle Pete Wu Tang Clan

Amv Аниме Клип Мегалобокс Иди До Последнего

Ремонт днища и лонжеронов пола Нивы ВАЗ-2121-21213-21214-2131

Ранее было выявлено куча ржавчины и дар в днище и лонжеронах

Все было зачищено до чистого металла, гнилые участки вырезаны и все обработано преобразователем ржавчины

Обработано преобразователем ржавчины

После все обезжирил и покрыл грунтовкой

Вварил одну заплатку и подготовил место для второй. Также подготовил лист металла для новых заплаток (удалил с него ржавый налет и загрунтовал).
Ну и под конец сломал любимое сверло(((

Заплатка — вид снизу

Заплатка — вид из салона

Насверлил отверстий под новую заплатку и сломал сверло

Очистил металл от ржавого налета

Загрунтовал с двух сторон

Заварил почти все дыры в полу

Далее вварил соединитель пола и порога и все загрунтовал

Вварил соединитель пола и порога

Дошли руки до усилителя между лонжероном и порогом, т.к. старый был весь порезан, а в магазине есть, но сделан из фольги, то решил его изготовить сам

Сделал шаблон из картона

Перевел его на металл

и вырезал болгаркой

Согнул и обварил

Вид с другой стороны

Прикинул по месту — вроде более-менее подходит

Ну и дальше этот усилитель, площадку крепления задней продольной тяги и домик задней тяги унес домой для покрытия грунтовкой

Приварил самодельный усилитель между порогом и лонжероном

Приварил площадку крепления длинной реактивной тяги, покрыл все грунтовкой и замазал швы шовным герметиком

Площадка крепления реактивной тяги

Промазал шовным герметиком днище

Шовный герметики в салоне

Осталось заварить одну дыру в днище и две в лонжероне — завтра сделаю.
Ну и после всего покрыть днище мастикой.

Вчера я полностью закончил сварку днища и лонжеронов пола.
Также приварил последнюю деталь — крепление переднего брызговика.
Крепление взял старое, зачистил его и обработал преобразователем ржавчины на два раза, после приварил его и покрыл грунтом

Крепление брызговика, а внизу деталь от которой я его отодрал

Ну и обработал все щели и швы шовным герметиком

Крепление брызговика на месте — вид со стороны переднего колеса

Крепление брызговика на месте — вид со стороны заднего колеса

Обработал шовным герметиком 1

Обработал шовным герметиком все днище

Заодно обработал герметиком и сварной шов на задней арке

На этом сварочные работы закончены, осталось обработать днище мастикой — уже куплена

https://www.drive2.ru/l/5435670/, https://www.drive2.ru/l/5457639/, https://www.drive2.ru/l/5508869/, https://www.drive2.ru/l/5815925/, https://www.drive2.ru/l/5829970/

Реставрация порогов Нивы ВАЗ-2121-21213-21214-2131

Срезали пороги и зачистили очаги коррозии, которых на заднем крыле оказалось довольно много…
