Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Процесс снятия впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

• Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

• Отключаем трос привода дросселя от впускного коллектора.
• Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.

• Разъединяем провода датчика положения распределительного вала.
• Отключаем жгут проводов от клапана продува абсорбера.
• Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

• Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.

• Откручиваем саморез крепления направляющей трубки указателя уровня масла.

• Вынимаем щуп вместе с направляющей трубкой.

• При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

• Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.

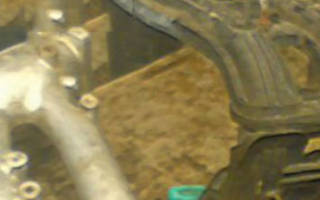

• Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

• Сдвигаем вперед и вынимаем коллектор.

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Видео

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Впускной ресивер: описание, характеристики и принцип действия

Двигатель – это основа любого автомобиля. Этот агрегат включает в себя множество узлов и механизмов. Один из таких – это впускной ресивер (он же коллектор). Данный элемент имеется на каждом автомобиле. В сегодняшней статье мы рассмотрим, для чего нужен впускной ресивер, как он устроен и как работает.

Характеристика

Итак, какие функции выполняет коллектор? Основная задача данного элемента заключается в равномерном распределении топливно-воздушной смеси или воздуха (если это ДВС с непосредственным впрыском) по цилиндрам силового агрегата. Благодаря равномерному распределению горючего, обеспечивается оптимальная производительность ДВС. Кроме того, одна из задач, которая возлагается на впускной ресивер ВАЗ-2112 16 клапанов – это крепление инжекторной топливной аппаратуры, а также дроссельной заслонки. Если говорить о более старых автомобилях, то на коллекторе закрепляется карбюратор, участвующий в приготовлении смеси.

Также отметим, что технология отключения цилиндров с целью экономии топлива на современных авто достигается за счет применения ресиверов с переменной геометрией. Зачастую данная функция имеется на машинах с двигателями V8 и V10.

Еще одна функция – это работа вспомогательных систем. В коллекторе в связи с нисходящим давлением получается частичное разряжение. Инженеры научились применять вакуум в качестве приводной силы для:

• Усилителя тормозов.
• Системы круиз-контроля.
• Системы контроля за вредными выбросами.
• Вентиляции картера и так далее.

Материалы и конструкция ресиверов

По своей конструкции данный элемент представляет собой закрытый резервуар с отводящими патрубками и общей камерой. Еще 15 лет назад на автомобили поголовно устанавливались алюминиевые и чугунные ресиверы. Однако ситуация изменилась в 2000 годах. Именно тогда на машинах стали появляться первые пластиковые коллекторы. Ярким примером тому служат автомобили «Форд» с двигателями «Дюратек».

Как это работает?

Рассмотрим, как действует ресивер впускного коллектора. Топливные форсунки или карбюратор распыляют горючее в приемную трубу ресивера. Из-за электростатической силы капли бензина будут собираться в более крупные в воздухе либо оседать на стенках. Эти действия нежелательны, поскольку ведут к неправильному смесеобразованию. Чем лучше будет распыляться бензин, тем полнее и интенсивен он сгорит в камере. Поэтому чтобы исключить негативные факторы и обеспечить максимально качественное распыление, внутренние части ресивера сделаны нешлифованными. При этом поверхность не является чрезмерно грубой, поскольку это может вызвать большую турбулентность и привести к падению мощности ДВС.

Впускной ресивер должен иметь определенную форму, емкость и длину. Оптимальный вариант – это равнодлинный коллектор. Все вышеперечисленные параметры рассчитываются при разработке конкретного силового агрегата. Коллектор заканчивается воздушными каналами, направляющими поток кислорода к клапанам ДВС. На дизельных агрегатах, где имеется непосредственный впрыск, поток воздуха завихряется и попадает в цилиндр. В последнем уже происходит смешивание с топливом.

Особенности формы и длины патрубков ресивера

В последнее время инженеры придают особое внимание данным параметрам коллектора. В конструкции канала следует исключать острые углы и резкие искривления. В данных местах топливо, что смешано с воздухом, будет однозначно оседать на стенках. Поэтому большинство автопроизводителей практикуют установку таких ресиверов, где все каналы имеют равную длину, вне зависимости от удаленности от центра. Данная тенденция пошла от спортивных автомобилей.

Подобная конструкция позволяет исключить резонанс Гельмгольца. Поток смеси воздуха и бензина при открытии соответствующего клапана двигается четко по каналу ресивера в сторону цилиндра. Когда клапан закрывается, то воздух, который не успел пройти в камеру, продолжает давить на тарелку. Под воздействием высокого давления воздух стремится вернуться в верхнюю часть ресивера. В итоге образуется противоток в канале. Он прекращается, когда клапан открывается в следующий раз. смена направления потоков происходит на очень быстрой скорости. Как показали исследования, данная скорость близка к сверхзвуковой. Ведь, помимо закрытия и открытия клапанов, воздух будет стремиться менять направление из-за явления резонанса. Когда воздух ходит со стороны в сторону, это непременно приводит к потере мощности.

Впервые ресиверы, что были оптимизированы по резонансу, стали использоваться на V-образных десятицилиндровых двигателях «Крайслер». А далее подобную схему начали практиковать и другие мировые производители.

Ресивер с изменяемой геометрией

Это относительно свежая разработка, которая в последнее время получает все больше сторонников. Сейчас есть несколько принципов реализации данной конструкции. Один из них предполагает наличие двух каналов, по которым может двигаться смесь либо кислород. Один канал короткий, другой – длинный. При определенном режиме работы, установленный клапан будет закрывать короткий путь.

Обратите внимание, что при замене впускного ресивера прокладка должна быть всегда новой. Если установить старую, нарушится герметичность. Есть вероятность подсоса воздуха и как следствие, нестабильная работа мотора, а также повышенный топливный аппетит.

Также рассмотрим второй принцип реализации изменяемой геометрии коллектора. Здесь клапан монтируется в приемную трубу. При достижении определенных условий, заслонка будет уменьшать внутренний объем камеры. Как правило, такая схема практикуется на ДВС с небольшим числом цилиндров. На более крупных моторах реализуются более сложные системы, позволяющие также отключать часть цилиндров с целью экономии топлива. Так, часть камеры, к которой присоединяются каналы половины цилиндров, перекрываются заслонкой.

Особенности эксплуатации впускного ресивера

В отличие от самого двигателя, эта деталь не требует обслуживания. Однако нужно периодически контролировать качество прокладок. Малейший подсос воздуха – это троение двигателя и желтая лампа «Чек» на панели приборов.

Отметим, что пластиковые коллекторы, которые сейчас широко распространены, больше подвержены деформации, чем остальные. Этот момент нужно учитывать при затягивании гаек ресивера. Обязательно следует использовать динамометрический ключ, соблюдать момент затяжки. Закручивать болты следует от центра, а далее двигаться к периферии.

Про доработку коллектора

Тюнинг впускного ресивера ВАЗа – очень популярная тема. Данная операция имеет два направления. Это доработка внутренней поверхности и преодоление негативного влияния формы элемента. Если последний несимметричный, то большая часть воздуха будет попадать в первый цилиндр, а во все последующие проникает все меньше и меньше кислорода. Но у симметричного тоже есть недостатки. Здесь воздух будет попадать в наибольшем количестве в средние цилиндры. Доработки впускного ресивера ВАЗ-2114 в данном случае заключаются в замене штатного коллектора на систему многодроссельного впуска. Здесь воздушные потоки уже не зависят друг от друга. Соответственно, в каждый цилиндр попадает одинаковое количество кислорода.

Доработать впускной ресивер ВАЗ-2112 можно и другим путем. Так, некоторые выполняют шлифовку внутренней поверхности. Избавившись от некоторых приливов и неровностей, можно обеспечить более равномерную подачу воздуха в двигатель. Но как показывает практика, данная доработка не приносит значительный прирост мощности. Более результативное решение – установка дросселей. Однако делать это стоит лишь при установке турбины, иначе тюнинг будет неоправдан.

Заключение

Итак, мы рассмотрели, что собой представляет впускной ресивер. Как видите, это весьма важная часть в двигателе автомобиля. От ее конструкции зависит качество смесеобразования и стабильность работы ДВС.

4.19. Снятие ресивера и коллекторов двигателя ВАЗ-2111

ПОРЯДОК ВЫПОЛНЕНИЯ

. электропневмоклапана и регулятора давления топлива в топливной рампе. Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел (см. Снятие дроссельного узла). Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода. . и пять гаек крепления к впускному коллектору. « предыдущая страница 4.18. Снятие датчика недостаточного уровня масла в двигателе ^ к оглавлению следующая страница » 4.20. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112
