Диагностика ЭСУД автомобилей LADA KALINA

В этой статье рассматриваются конструктивные особенности электронной система управления двигателем (ЭСУД) автомобилей семейства LADA KALINA. Автор приводит методику диагностики этой системы с помощью простейшего оборудования, коды ошибок встроенной системы диагностики, их возможные причины и последовательность устранения.

Состав и конструктивные особенности ЭСУД

Автомобили семейства LADA KALINA выпускаются с кузовами трех типов – седан ВАЗ 1118, хетчбек ВАЗ 1119 и универсал ВАЗ 1117. Автомобили комплектуются четырехцилиндровым, рядным, четырехтактным двигателем с распределенным впрыском топлива и электронным управлением.

На всех модификациях автомобилей устанавливается каталитический нейтрализатор отработанных газов, который обеспечивает соответствие нормам токсичности Euro-3.

Электрооборудование автомобилей выполнено по однопроводной системе, минусовые выводы источников питания и потребителей соединены с “массой” (кузовом и силовым агрегатом) автомобиля. Номинальное напряжение бортовой сети составляет 12 В, для защиты электрических цепей применяются плавкие предохранители.

На автомобилях LADA KALINA применяется система распределенного фазированного впрыска: топливо подается поочередно в каждый цилиндр в соответствии с порядком работы двигателя.

ЭСУД состоит из электронного блока управления (контроллера), датчиков, обеспечивающих считывание параметров работы двигателя и автомобиля, и исполнительных устройств.

Контроллер представляет собой электронный блок управления (ЭБУ), работающий под управлением микроконтроллера. В состав ЭБУ входит несколько видов микросхем памяти:

– энергонезависимая Flash-память, в нее записываются коды ошибок, возникающих при работе ЭСУД;

– программируемое постоянное запоминающее устройство (ППЗУ), в котором хранится программа управления ЭСУД, реализующая алгоритм работы двигателя автомобиля.

ЭБУ обеспечивает управление исполнительными механизмами, такими как катушка зажигания, топливные форсунки, регулятор холостого хода, нагреватели датчиков кислорода, клапан продувки адсорбера и реле управления, одним из которых является главное реле.

ЭБУ имеет встроенную систему диагностики, которая определяет наличие или отсутствие неисправностей ЭСУД, при появлении неисправности включается сигнальная лампа, расположенная в комбинации приборов.

В автомобиле ЭБУ расположен под панелью приборов снизу, он закреплен на корпусе отопителя.

На рис. 1 показан внешний вид контроллера.

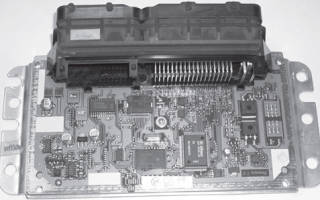

Рис. 1. Внешний вид ЭБУ

В состав ЭСУД входит датчик массового расхода воздуха (ДМРВ) термоанемометрического типа, который расположен между воздушным фильтром и шлангом впускной трубы (см. рис. 2).

Рис. 2. Внешний вид датчика массового расхода воздуха

ДМРВ формирует сигнал постоянного тока, величина которого зависит от количества воздуха, проходящего через корпус датчика. Напряжение на выходе датчика изменяется в диапазоне 1. 5 В (прямой поток воздуха) и 0. 1 В (обратный поток воздуха).

Температуру воздуха, проходящего через ДМРВ, измеряет датчик температуры воздуха резистивного типа, чувствительный элемент которого установлен в потоке воздуха. На выходе датчика формируется, в зависимости от температуры воздуха, напряжение постоянного тока в диапазоне от 0 до 5 В.

Датчик детонации пьезоэлектрического типа установлен непосредственно на блоке цилиндров.

Он вырабатывает сигнал переменного тока, амплитуда и частота соответствуют вибрации двигателя во время его работы.

Датчик положения дроссельной заслонки (ДПДЗ) резистивного типа установлен на дроссельном патрубке, конструктивно он представляет собой потенциометр. Один вывод датчика подключен к опорному напряжению 5 В (формируется ЭБУ), второй вывод соединен с “массой” контроллера, а с третьего снимается постоянное напряжение, пропорциональное положению дроссельной заслонки.

Для считывания контроллером информации о наличии кислорода в отработанных газах установлен управляющий датчик кислорода (ДК), чувствительный элемент которого находится непосредственно в потоке отработанных газов. Датчик формирует напряжение от 50 до 900 мВ, которое зависит от количества кислорода в отработанных газах и температуры самого измерительного элемента.

Для эффективной работы датчика (его рабочая температура более 300°С) и для более быстрого прогрева после запуска двигателя в конструкцию датчика включен электрический подогреватель, управляемый контроллером.

По такому же принципу работает и диагностический ДК, который измеряет наличие кислорода в отработанных газах непосредственно после каталитического нейтрализатора.

Сформированное напряжение на прогретом двигателе и исправном нейтрализаторе находится в пределах от 590 до 750 мВ.

Управляющий и диагностический датчики кислорода установлены на корпусе каталитического нейтрализатора – управляющий на верхней части, а диагностический – на нижней части, непосредственно на выходном патрубке.

Для надежной работы двигателя и эффективного снижения выброса в атмосферу вредных отработанных газов, вырабатываемых двигателем, должно быть обеспечено соотношение воздуха и топливной смеси примерно 14,5:1.

Датчик температуры охлаждающей жидкости (ДТОЖ) установлен в потоке охлаждающей жидкости двигателя на головке цилиндров непосредственно на термостате. Измерительным элементом датчика является терморезистор, сопротивление которого изменяется в зависимости от температуры охлаждающей жидкости. Датчик подключен к контроллеру через резистор (2 кОм), который входит в состав ЭБУ.

Датчик положения коленчатого вала (ДПКВ) установлен на крышке масляного насоса (рис. 3) на расстоянии 1±0,3 мм от вершины зубца задающего диска, который установлен на коленчатом валу двигателя. Во время вращения задающего диска изменяется магнитный поток в обмотке датчика, в свою очередь датчик вырабатывает напряжение переменного тока.

Рис. 3. Внешний вид датчика положения коленчатого вала

Контроллер определяет положение и частоту вращения коленчатого вала по количеству и частоте считываемых импульсов.

Регулятор холостого хода (РХХ) стабилизирует обороты холостого хода двигателя (рис. 4). Он представляет собой шаговый двигатель с двумя независимыми обмотками с подпружиненной конусной иглой. Вращение шагового двигателя преобразуется в поступательное перемещение конусной иглы с помощью червячно-анкерного механизма.

Рис. 4. Внешний вид регулятора холостого хода и датчика положения дроссельной заслонки

РХХ установлен на корпусе дроссельного патрубка в обводном канале и управляется непосредственно ЭБУ.

В состав ЭСУД входит катушка зажигания, которая представляет собой герметичный блок, состоящий из двух обмоток – первичных, которые управляются контроллером, в зависимости от заданного режима двигателя. Вторичные высоковольтные обмотки катушки подключены к свечным проводам.

На рис. 5 показана катушка зажигания, она крепится кронштейном к блоку цилиндров двигателя.

Рис. 5. Внешний вид катушки зажигания

В последние годы завод-изготовитель начал комплектовать автомобиль новым модернизированным 16-клапанным двигателем, на который устанавливаются индивидуальные катушки зажигания на каждый цилиндр. Конструктивно индивидуальная катушка зажигания представляет собой миниатюрную катушку зажигания, которая также управляется контроллером, а высоковольтная часть (вторичная обмотка) непосредственно подключена к свече зажигания.

Диагностика неисправностей ЭСУД и рекомендации по их устранению

При возникновении неисправности в системе ЭСУД штатная система самодиагностики сигнализирует об этом включением сигнальной лампочки, размещенной на приборной панели.

Прерывистое включение сигнальной лампочки свидетельствует о наличии неисправности, которая может привести к серьезным повреждениям элементов ЭСУД. Следует учесть, что после запуска двигателя сигнальная лампочка должна погаснуть при условии, что в памяти контроллера отсутствуют коды ошибок. После устранения возникших неисправностей сигнальная лампочка выключается.

В состав ЭСУД автомобиля входят различные выключатели, реле, электромоторы, плавкие предохранители, которые защищают ту или иную цепь, а так же сама электропроводка, соединители, датчики и исполнительные элементы системы ЭСУД. Все эти элементы могут выйти из строя и принести немало хлопот автовладельцу. Разберем самые распространенные неисправности ЭСУД автомобилей LADA KALINA.

Прежде чем приступать к работе по поиску и устранению неисправностей, следует внимательно изучить соответствующую схему, чтобы представлять ее функциональное назначение.

Рис. 6. Схема электрических соединений системы зажигания автомобилей LADA KALINA

На рис. 6 (см. стр. 3 обложки) показана схема электрических соединений системы зажигания автомобилей LADA KALINA, где: 1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – блок предохранителей дополнительный; 4 – предохранители электровентилятора системы охлаждения двигателей; 5 – реле электробензонасоса; 6 – реле электровентилятора системы охлаждения двигателя; 7 – реле зажигания; 8 – реле 2 электровентилятора системы охлаждения двигателя; 9 – реле 3 электровентилятора системы охлаждения двигателя; 10 – электровентилятор системы охлаждения двигателя; 11 – датчик положения дроссельной заслонки; 12 – регулятор холостого хода; 13 – датчик температуры охлаждающей жидкости; 14 – колодка диагностики; 15 – колодка жгута системы зажигания к колодке жгута панели приборов; 16 – электромагнитный клапан продувки адсорбера; 17 – датчик скорости; 18 – колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 – датчик массового расхода воздуха; 20 – датчик положения коленчатого вала; 21 – датчик кислорода; 22 – контроллер; 23 – датчик неровной дороги; 24 – датчик кислорода диагностический; 25 – колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 – катушки зажигания; 27 – колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 – свечи зажигания; 29 – форсунки; 30 – резистор; 31 – датчик давления системы кондиционирования воздуха; 32 – колодки жгута системы зажигания и жгута проводов форсунок; 33 – датчик фаз; 34 – датчик детонации.

Рис. 7. Схема подключения мультиметра к выводам датчика положения коленчатого вала

Отказы электрооборудования зачастую происходят по следующим причинам: перегорание плавких предохранителей и вставок, неисправности реле, коррозия контактов соединителей и некачественные комплектующие.

Основным и простейшим диагностическим прибором при отыскании неисправностей является мультиметр, позволяющий измерять напряжение, ток и сопротивление.

В качестве альтернативы можно использовать контрольную лампочку 12 В с соединительными проводами и индикатор обрыва цепи (пробник), который включает в себя собственный источник питания и индикаторную лампу/светодиод.

Также при диагностике неисправностей можно использовать электронный осциллограф, а идеальный вариант – специализированный диагностический прибор или прибор на основе ПК с установленной специализированной программой, выполняющей считывание и расшифровку кодов неисправностей.

Перед тем как приступить к работе по выявлению и устранению неисправностей, требуется проверить наличие напряжения питания, качество соединения на клеммах аккумуляторной батареи, целостность плавких предохранителей.

Зачастую сбои в работе ЭСУД бывают связаны с надежностью контактов аккумуляторной батареи.

Нарушение контактов в клеммах происходит из-за недостаточного протягивания болтов крепления соединителей и окисления контактов. Последнее чаше всего происходит из-за не вовремя выполненных регламентных работ. Качество контактов на клеммах проверяют визуально и с помощью контрольной лампы.

Для устранения окисления клемм отключают соединители от клемм аккумулятора, зачищают с помощью мелкой наждачной шкурки клеммы аккумулятора и соединителей, обрабатывают клеммы электропроводящей смазкой и восстанавливают соединение. Дополнительно на клеммы можно сверху нанести смазку.

Следует учесть, что при проведении работ в системе электрооборудования автомобиля необходимо отсоединять клеммы от аккумуляторной батареи.

Зажигание включено, двигатель не запускается, сигнализатор неисправности горит постоянно

1. Проверяют работу иммобилайзера [1] и его подключение (иммобилайзер должен быть исправен).

2. Проверяют наличие напряжения на главном реле, контактах замка зажигания, далее проверяют работоспособность замка зажигания, главного реле, стартера (двигатель запущен, сигнализатор горит постоянно).

3. Подключают диагностический прибор (см. раздел “Работа с диагностическим прибором”) и считывают коды неисправностей (см. таблицу).

4. Проверяют систему подачи топлива.

Таблица. Коды ошибок системы самодиагностики и их описание

Замена контроллера ЭБУ Лада Калина – пошаговая инструкция

Приветствую вас дорогие друзья и читатели нашего сайта. В сегодняшней статье я хотел бы с вами поговорить о контроллерах ЭБУ Лада Калина 1 и 2. Ну, а если заглянуть в саму структуру данного поста, то речь зайдет о том, где находиться контроллер ЭБУ, как самостоятельно его демонтировать, ну и конечно же взаимозаменяемость контроллеров.

Где находиться контроллер ЭБУ на Ладе Калине

Итак, блок управления двигателем Калины находится в самом низу консоли, между полом и радиатором отопления. Доступ к нему осуществляется со стороны ног пассажира.

Для этого нужно снять пластмассовую накладку, крепящуюся одним саморезом. Откручиваем его и отводим накладку по ходу автомобиля немного вперед, после чего она должна полностью выйти из зацепления. Убираем накладку в сторону. Под ней наблюдаем следующую картину.

Расположение контроллера ЭБУ на Ладе Калине

Почему ЭБУ на Ладе Калине не работает – основные причины

Одной из самых распространенных проблем с которыми встречаются владельцы Лады Калины, является выход из строя ЭБУ. Давайте рассмотрим основные причины выхода из строя контроллера:

• Выход со строя вследствие короткого замыкания в бортовой сети. Здесь, можно обойтись малой кровью и перепаять основные резисторы, или же приведет до полного сгорания элемента.
• Попадание жидкости на панель блока, что приведет к полному выходу со строя. Обычно ЭБУ заливает антифризом.
• Противоправные действия третьих лиц, которые приведут к поломке ЭБУ.
• Прочие причины не указанные ранее.

Все эти причины послужат поводом для диагностики и демонтажа блока управления автомобилем.

Перенос ЭБУ на Калине видео:

Как снять ЭБУ на Ладе Калине – пошаговая инструкция

Для того, чтобы снять блок ЭБУ на Ладе Калине необходимо выполнить следующий порядок действий:

1. Cначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери? и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.
2. Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно: потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.

ЭБУ на Калине залило тосолом – что делать?

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку. На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

1. протереть блок при помощи сухой ветоши;
2. промыть многократно WD-40 и продуть его при помощи компрессора;
3. промыть несколько раз в спирте и опять продуть компрессором;
4. хорошо просушить, иначе Лада Калина не двинется с места;
5. сушка занимает не менее 1-2 часов.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

1. Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
2. Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
3. Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Тут есть одна особенность. Если в вашем автомобиле есть кондиционер, то версия прошивки должна быть B104CR02 и никакая другая, иначе двигатель не будет компенсировать нагрузку от кондиционера. Но так как в данной статье мы говорим об автомобиле без него, то на последние 2 цифры прошивки можно не обращать внимания.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V:
7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58);
7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю
И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3:
М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер);
М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Где находится номер двигателя на Ладе Калина

Номер двигателя, а равно и кузова, на сегодняшний день остается единственным наиболее надежным идентификатором автомобиля. Имея на руках хоть один из них, нетрудно выяснить всю историю транспортного средства, узнать, кому оно принадлежало и не находится ли в угоне либо под обременением. Беда в том, что многие начинающие автолюбители даже не представляют, где именно следует искать упомянутые выше номера. О том, в каком месте они находятся конкретно на Лада Калина, мы расскажем далее.

Для чего знать местоположение номера

Четко представлять себе, куда необходимо смотреть, чтобы увидеть идентификаторы машины, крайне важно. Данная информация позволит, прежде всего, избежать неприятностей в процессе приобретения подержанного авто.

Предусмотрительному покупателю не помешает сличить номера, выбитые на деталях и агрегатах Калины, с теми, что указаны в прилагаемых к ней документах. Также полезно внимательно осмотреть клейма на повреждения – нередко злоумышленники изменяют их, пряча реальные цифры под другими, похожими. Так, например, 9 или 6 превращаются в 0, а единица – в четверку. Отдельные умельцы наваривают на идентификатор новый слой металла, шлифуют место и затем наносят совсем произвольную надпись. По счастью, подобные исправления нетрудно обнаружить, вооружившись электрическим фонариком и увеличительным стеклом.

Предъявить номера также требуют сотрудники Госавтоинспекции во время регистрации транспортного средства или снятия его с учета. В этот момент владельцу Калины необходимо проследить, чтобы все до последней цифры были внесены в базу правильно, ведь малейшая ошибка может в будущем создать массу неприятностей, особенно если человек перебирается на жительство в другой город.

Есть еще одна причина, объясняющая, почему надо четко представлять себе, где именно находится номер силового агрегата Калины. Есть риск, что машину остановят во время проведения оперативно-розыскных мероприятий. В этом случае любое подозрительное авто, подходящее под описание, задерживается. Потому идентификатор желательно регулярно очищать от грязи.

Лада Калина – расположение номеров

Рассматриваемая модель производилась в двух модификациях кузова. Так, в частности:

• у седана ВАЗ-1118 четыре двери;
• ВАЗ-1119 имеет их пять.

Автомобили причислены к малолитражкам класса «В».

Моторы, устанавливаемые на Калине, в обоих случаях имеют систему распределения впрыска горючего и катализатор отработанных газов. По мощности силовые установки могут отличаться. Так, есть двигатели на 8 и 16 клапанов. Объем первого составляет 1,6 литра (тип – ВАЗ-21114), а второго (ВАЗ-11194) – 1,4 л.

Вне зависимости от этого, номер силовой установки должен находиться на блоке цилиндров. Встаньте лицом к ветровому стеклу, откройте капот и посмотрите на тот его торец, что расположен возле картера сцепления (справа).

Здесь же стоит искать номер кузова. Последний выбит на правом стакане подвески, в районе фиксатора амортизационной стойки. Обратите внимание на одно важное обстоятельство – идентификатор корпуса дублируется. Вторая надпись нанесена на заднюю колесную арку в салоне. Чтобы ее отыскать, опустите спинку дивана и уберите элемент декоративной обшивки.

Расшифровка

Чтобы рассмотреть выбитые цифры, двигатель Калины необходимо хорошенько почистить, по крайней мере, в нужном месте. Используйте для этого тряпочку, смоченную в бензине или солярке. Для удобства желательно также снять воздушный фильтр с патрубками – так вы получите прямой доступ к локации.

Сотрудники Госавтоинспекции обычно используют при сличении идентификаторов специальное зеркало, но если номер будет покрыт грязью, то оно поможет слабо.

Маркер мотора выполнен в две строки. В первой указывается его тип (к примеру, 11194), а во второй собственно сам номер, состоящий из 7, идущих подряд цифр (01234567).

Кузовной идентификатор представляет собой довольно длинную последовательность, включающую в себя не только цифры, но и литеры. Так, в начале идет аббревиатура ХТА. Ею в интернациональном классификаторе обозначается Волжский автозавод.

Следующие 5 цифр позволяют определить модификацию автомашины – 11193. За этим идет год (например, 06 – это 2006). Далее приведен номер собственно кузова. Он, как и у двигателя, семизначный.

Есть еще один нюанс – год выпуска до 2009 писался цифрами, а вот с 2010 стали использовать литеры. Например, 2012 – это латинская С, а 2013 – D и так далее.

В процессе сличения необходимо учитывать, что клейма на арке колеса и амортизаторе обязаны совпадать – малейшие неточности ставят под сомнение легальность Калины.

Кстати, на автомобиле есть еще информационная металлическая бирка, приклепанная к радиаторной рамке. Здесь собраны все важнейшие сведения о транспортном средстве.

Так, с левой стороны с краю имеется номер для запчастей. Его используют, когда требуется заказать какой-либо узел или элемент, а также нередко наносят на отдельные детали (типа ветрового стекла).

В самой рамке сверху по центру идет название предприятия (ВАЗ). Ниже следует особый атрибут – шифр сертификата соответствия от Росстандарта. Под ним указан VIN-код, который мы уже рассматривали ранее. Далее приводится тип силового агрегата, а после сообщаются сведения о:

• предельной нагрузке на переднюю и заднюю оси;
• массе самого автомобиля и в сочетании с прицепом.

8 клапанный двигатель Лада Калина характеристики, динамика, расход топлива

Двигатель Лада Калина 1.6 8 клапанный хорошо знаком нашим водителям. Ведь его история уходит к продвинутому (для своего времени) мотору ВАЗ 2108. С тех пор силовой агрегат пережил огромное количество модернизации. Но основные параметры конструкции остались неизменными. Сегодня подробнее поговорим о данном силовом агрегате.

Бензиновый силовой агрегат Lada Kalina ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то в основе чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной поддон картера двигателя. В приводе ГРМ Лада Калина 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подбирать “пятаки” разной толщины и укладывать их между кулачками распредвала и днищами стаканов-толкателей. Первый раз такую процедуру проводят на так называемом “0” нулевом ТО, после 3000 км пробега.

Извечный вопрос гнет ли клапана на двигателе Калина ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнет! В качестве пары к мотору прилагается 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Далее технические характеристики базового двигателя Lada Kalina 8 клапанов 87 л.с.

Двигатель Лада Калина 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем – 1597 см3
• Количество цилиндров/клапанов – 4/8
• Привод ГРМ – ремень
• Диаметр цилиндра – 82 мм
• Ход поршня – 75,6 мм
• Мощность л.с./кВт – 87/64 при 5100 оборотах в минуту
• Крутящий момент – 140 Нм при 3800 оборотах в минуту
• Максимальная скорость – 168 километров в час
• Разгон до первой сотни – 12.2 секунд
• Расход топлива по городу – 9.0 литра
• Расход топлива в смешанном цикле – 6,6 литра
• Расход топлива по трассе – 5,8 литра

В качестве топлива производитель рекомендует бензин марки АИ-95.

Схема ГРМ Лада Калина 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив насоса охлаждающей жидкости
• 3 — натяжной ролик
• 4 — задняя защитная крышка
• 5 — зубчатый шкив распределительного вала
• 6 — зубчатый ремень ГРМ
• А — прилив на задней защитной крышке
• В — метка на шкиве распределительного вала
• С — метка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращается все тем же ремнем ГРМ. То есть, в случае подтеканий охлаждающей жидкости или характерного шума/свиста/гула в районе привода ГРМ проверка ремня обязательна. Если подшипник помпы рассыпется и ремень слетит, то кроме замены корпуса водяного насоса и ремня придется перебирать еще и головку блока цилиндров, вынимая оттуда гнутые клапана.

В качестве оригинального ремня на “Автовазе” ставят очень надежный ремень компании Gates. Зачастую ресурс ремня Гейтс гораздо выше, чем ресурс помпы и натяжного ролика двигателя Лада Калина 8 клапанов.
