Турбирование двигателя своими руками

Тюнинг двигателя

Вы задумались установить турбину? Прокачать свой автомобиль?

Вы зашли по адресу!

Иметь цель увеличить мощность двигателя довольно мало. Перед тем, как начать работу по увеличению мощности, нужно определиться с тем, что мы хотим получить на выходе, вариантов, как увеличить мощность двигателя очень много турбирование или доработка атмо мотора. Для примеров можно посмотреть примеры в разделе наши работы.

Наше тюнинг ателье Crazy-avto предлагает такие услуги, как:

1. Установка турбины на атмосферный двигатель

2. Установка компрессоров любых видов и типов

4. Сборка индивидуальных проектов

5. Изготовление выпускных систем (атмо, турбо)

6. Подготовка мотора под турбину

7. Доработка атмосферного двигателя

Установка турбины на атмосферный двигатель

Установку турбины на атмо двигатель можно произвести с подготовкой мотора и без. При небольшом давлении идеально подходит для повседневной эксплуатации в городе.

Без потери ресурса, в штатный мотор можно дуть 0,5-0,7 бар. В некоторых случаях до 0,8-0,9 бар. С подготовкой двигателя, без потери ресурса, можно увеличить давление до 1,5 – 1,6 бар. При таком давлении, прибавка может составить до 150-200%+

Для установки компрессора, разжимать двигатель не обязательно. Ресурс двигателя не падает при такой доработке. Компрессор это хорошая и не дорогая замена турбине. Очень удобно для повседневной езды по городу.

Данный сленг означает – замена двигателя на более мощный.

Допустим у вас объем 1.6 и вам мало мощности, можно установить двигатель объемом 2.0 литра. СВАП удобен не только простым решением замены двигателя, но и возможностью установки турбины или компрессора на этот двигатель. Тем самым мы получаем больше мощности от замены двигателя и его доработки. Это идеальное решение, если адреналин у вас в крови или же вы не сторонник турбонаддува, или попросту занимаетесь восстановлением.

Сборка индивидуальных проектов

Наше тюнинг ателье предлагает свои услуги по сборке ваших проектов!

У вас нет времени, знаний, навыков, но есть желание – мы готовы вам помочь.

Соберем ваш проект по вашим чертежам, эскизам, желаниям. Обсудим все тонкости, найдем для вашего проекта заготовку, соберем все комплектующие. Мы проведём полную работу от поисков запчастей до настройки. Вы не потратите ни секунды своего драгоценного времени. Вам останется только наслаждаться вашим корчем по окончанию работ.

Если вы собираетесь участвовать в гонках, наше тюнинг ателье готов предложить вам подготовку вашего автомобиля. Обслуживание и ремонт во время всего вашего сезона.

Изготовление выпускных систем

Помимо установки турбин, компрессоров, СВАПов, выхлопная система играет не малую роль в мощности вашего автомобиля. Ведь именно она отвечает за то, как ваш мотор будет выдыхать. Если выпуск будет слишком тонким, то он захлебнется своими выхлопными газами. Если вы увеличиваете мощность атмосферного двигателя, путём доработки ГБЦ, БЦ, установки спортивных распредвалов, то без равнодлинного коллектора вам не обойтись. Равнодлинный коллектор направляет выхлопные газы так, что бы она выходили быстрее, без каких либо задержек. Выпускная труба каждого цилиндра, кроме того, что она правильно направлена, она большим диаметром, чем штатная. Все это позволяет лучшему прохождению выхлопных газов и добавляет интересующую нас мощность.

Мы предлагаем своим клиентам изготовление равнодлинных коллекторов для атмосферных и турбированых двигателей. Изготовление и установку выпускных систем от и до.

Доработка атмосферного двигателя

Это один из способов увеличить мощность двигателя.

В доработку атмо двигателя, входят такие работы, как: увеличение впускных и выпускных каналов, увеличение клапанов, установка спортивных распредвалов с большим открытием клапанов и больше фазой открытия. Увеличения рабочего объема, путем расточки цилиндров большего диаметра, установка коленвала для большего хода поршня, облегчение коленвала, облегчение маховика. Установка ресивера большего объема, установка дроселя большим диаметром или установка многодросельного впуска и наконец настройка.

Мы дорабатываем двигатели не только целиком, но и детально. Сделаем любую интересующую вас доработку от и до

Наше тюнинг ателье устанавливает турбины и компрессора на все марки автомобилей, производителей: Европы, Китая, Кореи, Японии и России.

Что бы оценить стоимость работ по установке турбины или компрессора под ключ, напишите нам на почту [email protected]:

· Марка и модель автомобиля

· Объём мотора и его мощность

· Тип или код двигателя

· Количество цилиндров двигателя

В любом случае стоимость будет посчитана примерно.

Часто задаваемые вопросы

Так как довольно часто встречаются одни и те же вопросы, заранее добавляем немного информации, которая будет полезной .

В первую очередь – выкиньте всю старую литературу и иллюзииНе стоит верить всему, что пишут в интернете. Там полезного для начинающих и тем более для опытных нет.

Можно ли дуть в штатный мотор?
Увеличить мощность на штатном двигателе, путём установки турбины или компрессора — можно!

Сколько сил я получу на выходе? Эту информацию вам с удовольствием предоставят компании по замеру мощности. Коротко говоря, ехать на стенд и делать замеры ДО и ПОСЛЕ. В разговоре, можно лишь определить примерный расчёт в процентах или лошадях, который может отличаться в большую или меньшую сторону.

Можно ли дунуть 1 бар не трогая мотор? В штатный мотор можно надуть 1 бар если позволяет степень сжатия. Чем ниже степень сжатия, тем больше избыточное давление на впуске. Например: Моторы со степенью сжатия 10, держат давление до 0.8 бара. Моторы со степенью сжатия 10.5, держат давление 0.7 бара. Для того, что бы надуть 1 бар в штатный мотор, степень сжатия должна быть не выше, чем 9,5 – 9,8.

Нужна ли настройка мозгов? После установки турбины настройка обязательна! Не вносить коррекцию в штатную прошивку – НЕЛЬЗЯ!

Можно ли настроить штатный контролер? Можно, НО не все и не во всех случаях. В некоторых случаях штатный контролер не понимает избыток больше, чем 0,3-0,5 бар и не может правильно скорректировать топливо и зажигание в момент избыточного давления. В остальных случаях настраивается до 0.3-0.5 бара. В других случаях только установка субконтролера!

Сколько стоит увеличить мощность двигателя? Стоимость доработки мотора индивидуальна и для каждого проекта своя. Стоимость установки компрессора от 15 тысяч рублей (работа) Стоимость установки турбины для иномарок без доработки двигателя от 30 тысяч рублей (работа) Стоимость установки турбины для иномарок с подготовкой мотора от 60 тысяч рублей (работа)

СВАП от 45 тысяч рублей (работа) Стоимость постройки индивидуального проекта – обговаривается лично.

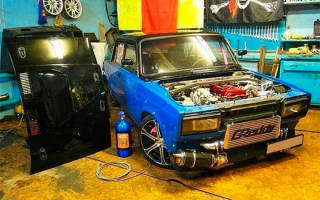

Турбо ВАЗ – инструкция по турбированию

Инструкция по установке турбо на ВАЗ. Как всё это сделать правильно?

Усилиями специалистов решили написать инструкцию для новичков, о том как самостоятельно установить турбину на автомобиль ВАЗ для драга.

Самый первый и, наверное, самый главный вопрос – с чего начать?

Первым делом, купив машину (особенно если б/у), советую обратить внимание на её состояние. Если вы в этом разбираетесь или же хотите получше познакомиться с машиной и ее устройством, советую вам ее разобрать до основания.
Только когда мы разберем все до кузова, мы сможем увидеть масштаб проблемы.

Самой главной проблемой, с которой мы можем столкнуться, – это ржавчина.
Чаще всего сильно ржавеют днище, крылья, пороги. У «зубил» проблемным местом также является «телевизор».

Вы должны понимать, что у машины производства ВАЗ очень тонкий металл, и такой металл не предназначен для высоких нагрузок (металл просто порвет), а ржавый металл “скончается” еще раньше обычного, что очень опасно для нас и окружающих.
Поэтому берем сварочный аппарат, свежее железо и заменяем весь сгнивший металл на свежий, либо отгоняем авто на СТО.

Металл моторного отсека меняем почти весь на более прочное железо.
Исправили все косяки по металлу? Кузов как заводской? Молодцы! Продолжаем.

Теперь нужно привести машину в порядок и заставить ее двигаться хотя бы в стоке. Меняем проводку, приводим в порядок двигатель (или сразу меняем на «шестнарь»), коробку, тормоза.
Это и есть наш отправной пункт в турбировании.

Если вы вернули свое авто в первозданное состояние, и в вас еще горит желание турбовать? Продолжаем.

Какие моторы проще в турбировании?

Самое простое это взять ВАЗ-овский 16-ти клапанный двигатель. Он прост в ремонте и тюнинге, а что самое для нас главное, он может выдать нам мощность подходящую для автоспорта без огромных затрат, усилий и переделок автомобиля.
16-ти клапанник изначально мощнее любого ВАЗ-овского двигателя.

Рассмотрим другие двигатели ВАЗа.
– Старые карбюраторные моторы турбированию не поддаются.
– 8-ми клапанный инжектор мог бы подойти, но мы с вами строим гоночный автомобиль и каждая лошадиная сила для нас важна.
– 16-ти клапанный мотор – наш выбор для драга!

Рассматривая вариант двигателя от иномарки, вы должны понимать, что он обойдется нам в достаточно крупную сумму, так же потребует больших переделок. Ино двигатель более сложен в устройстве, нежели ВАЗ-овский и без мастера вы в нем вряд ли разберетесь.
Наш выбор – “шеснарь”.

Что нужно для постройки турбомотора?

Для людей желающих получить 200+ л.с. желательно добыть «калиновский» блок, так как он более высокий (+2.3мм).
Сойдет и от десятки, но мы же строим машину для гонок и каждая лошадь это победа, поэтому для него нужен “калиновский” коленвал с диаметром кривошипа 75.6мм.

Поршни выбираем кованые и вытачиваем выемку для нужной степени сжатия (лучше обратиться к специалисту или купить в специализированных магазинах).

Турбокомпрессор

Маленький работает на малых и средних оборотах, а на высоких перестает, следовательно большой компрессор все наоборот.

• TD04L – Subaru. Буст на 3к оборотов. 200-250 л.с.
• TD05 – Mitsubishi. Буст на 3к оборотов. 250-300 л.с.
• IHI VF10 – турбина значительно крупнее субаровской. 250+ л.с.
• IHI VF22 – драг турбина. Самая крупная из серии.
• Так же хороши турбины фирмы «Garrett», но они дорогие и требуется ждать пока приедет ваш заказ.
• Еще на нашем рынке много китайских турбин. Качество слабое, но цена не кусается.
  Т3,Т4 – 300+ л.с.

Охлаждение турбомотора

Тут все просто. Нам нужен новый медный двухрядный радиатор(2110) так как он значительно производительней любого радиатора ВАЗ.

Сильно большой интеркуллер может стать проблемой так называемого «турбо лага». Турбо лаг – это то, как долго мы должны ждать давления наддува после того, как открыли дроссельную заслонку. А маленький не будет успевать охлаждать воздух.

Клапан Blow-off

Важная часть турбомотора, его функция – это сброс части сжатого воздуха после закрытия дроссельной заслонки. Иначе избыточное давление может порвать все резиновые соединения.
Вариантов на рынке огромнейшее количество, от стильных аля-ламборджини, до почти самодельных.

Клапан Вестгейт

Нужен для того чтобы часть сжатого воздуха пускать в обход турбины для поддержания заданного давления в турбосистеме.
Также существует большое количество исполнений.

Топливная система для турбомотора ВАЗ.

Топливная система должна иметь обратную магистраль и установленный в рампе регулятор давления топлива.
Допустимо использовать внешний регулятор давления топлива, но он обязательно должен быть подключен вакуумным шлангом к задроссельному ресиверу, т.к. для преодоления форсунками избыточного давления в задроссельном пространстве, давление в рампе должно также увеличиваться.

Топливный насос.
Стоковый не подходит у него слишком маленькая производительность. Берем либо от Волги, либо Walbro – 255 л/ч.

Форсунки.
Сток опять же не подойдет, нам нужны от 350сс. Нам подойдут форсунки DEKA 630сс, для моторов на 200 л.с. подойдут и BOSH.

Устанавливается все без особых проблем.
Все можно сделать самому (разве что кроме прошивки и настройки).
Если же вам некогда/лень/не хочется возиться – то можно все отдать в сервис.
В том что мы должны получить нет никаких сложных частей и соединений, все можно сделать самому. Запчасти для крепления к двигателю обычно прилагаются к детали. А если и придется докупить, то это не будет большой сложностью.

Выпускная система для турбомотора ВАЗ.

Выпускная система осуществляет выпуск отработанных газов из двигателя. Это очень важная часть, мы же не хотим менять двигатель раньше времени?

Температура выходящих из двигателя газов огромна, около 900 градусов, при выходе из цилиндра.
В случае с турбонаддувом эти выхлопные газы нужно не просто вывести, а направить на колесо турбины для раскрутки.

Все вы, наверное, слышали о «пауке». “Паук 4-2-1”- это система в которой газы поступают в четыре трубы, затем собираются в две, а затем в одну. Система имеет эффективность на средних оборотах, хороший выбор для езды по улицам и редким «пуляниям» со светофора.
“Паук 4-1” – это система когда из 4-х труб газы сразу объединяются в одну. Эффективно для высоких оборотов. Наш выбор.

Подвеска для турбо ВАЗа.

Подвеска влияет на управляемость. Следовательно, для машины планирующей обгонять всех и везде нужно ее доработать. Советую дорабатывать подвеску думая о собственной безопасности, так как если на полном ходу у вас что-то отвалится из-за старости, то машина может стать неуправляемой, что может привести к аварии. Рассмотрим варианты подвески.

1) Мягкая подвеска:
Плюсы: сглаживает ямки, едем мягко и комфортно
Минусы: плохая маневренность, крены на поворотах, заносы.

2) Жесткая подвеска:
Плюсы: входит в повороты как влитая, маневренность, моментально реагирует на поворот руля.
Минусы: на кочках будет жестко!

Сцепление и трансмиссия для турбо ваза

К выбору сцепления надо подойти основательно. Сцепление нужно выбирать, учитывая мощность и крутящий момент двигателя.
Стоковое сцепление рассчитано на спокойную езду! У нас есть несколько вариантов:

а) бюджет: корзина с увеличенной прижимной силой (есть разные варианты).
Этот вариант жестко держит ведомый диск и увеличивает усилие на педаль (качайте ноги иначе, будете проигрывать доли секунды на старте).
б) не бюджет: керамика. Она выдерживает нагрузки автоспорта. Наш выбор.

КПП для турбо ВАЗа

Сток коробка – это коробка, рассчитанная на спокойное передвижение, стояние в пробках и перемешивание грязи на даче. Сток коробка имеет очень короткую первую, всего до 40км/ч. Короткая первая – это значит, что нам придется тратить время и крутящий момент при переключении на вторую.

Для решения этой проблемы мы должны выбрать ряд передаточных чисел. Оптимальный выбор для турбомоторов 103 ряд.
Главная пара – снижает обороты, передаваемые с двигателя на колеса примерно в 4 раза. Чем больше передаточное число, тем лучше разгон и тем меньше максимальная скорость. Наш выбор 3.7 или 3.9

Настройка турбомотора ВАЗ

Все это делается при помощи «вестгейта», чем меньше давления стравливается в атмосферу, тем больше давление в системе.
Есть несколько способов настройки давления, самый лучший из них – буст контроллер.
Нужен он, чтобы прям из салона настроить нужное вам давление. Работает он просто, не дает защитному клапану на коллекторе стравливать давление, это способствует временному росту давления.

Прошивка
Стандартная программа блока управления требует значительной корректировки.
Правильно настроенный турбомотор будет мощнее, ровнее работать и менее прожорлив в плане масла и топлива.
Самый надёжный вариант – это найти специалиста в своём городе (или в соседнем), который занимается этим не “второй день” в своей жизни.
Вы же не хотите перебирать мотор каждые два дня? Поэтому прошивка – ответственный момент.

Какие ещё доработки необходимы?

Сток двигатель не предназначен на гоночные нагрузки, поэтому большая часть комплектующих и запчастей заменяется на более производительные и прочные. Это касается и поршней, и колец, и пальцев и шатунов.

Также обязательным условием является доработка каналов ГБЦ, нам нужно сделать систему ГРМ эффективнее.
От “головы” зависит 40% успеха.
Мы должны помнить, что мы собираем из серийного автомобиля рассчитанного на 70 л.с, гоночную машину более 200л.с. Стоковые и убитые жизнью составляющие на это не рассчитаны, так что вы должны понимать, что когда проект будет готов, то в машине от стока не останется ничего, вам придется перебрать весь автомобиль до болтика.

Чем заправлять турбомотор?

Нужен бензин 95 или 98.
98 предпочтительней для любителей «газ в пол». 92 нельзя не в коем случае, угробите турбину раньше срока и не получив достойного результата от скорости, поскольку некачественный бензин увеличивает температуру горения, что отрицательно сказывается на лопастях турбины и мотора в целом.

Какое масло использовать?

В 16-ти клапанном двигателе есть гидроконпенсаторы и для их лучшей работы нужно выбирать синтетику. Да она не бюджет, но мы же требуем от авто лучшие результаты? Так для этого и надо давать ей лучшее.

Частые ошибки при турбировании.

Бракованные или низкокачественные детали, люди пытаясь экономить платят дважды.

На какую мощность можно рассчитывать с турбомотором?
Мощность можно получить от 200 до 400 л.с. если грубо и на 16-клапаннике.
Крутящий момент получится где-то от 250 до 400 Нм с небольшим. Все зависит от запчастей и настройки мотора.

Желаю всем успешного турбо-тюнинга.
Не забывайте про собственную безопасность и безопасность других участников движения.

Отдельная большая благодарность Паше Фомину, за помощь в подготовке материалов.

Установка турбины своими руками

Оборудование автомобиля турбонаддувом можно отнести к одному из самых серьезных и затратных видов тюнинга. Такая операция позволяет сразу же получить заметное увеличение мощности мотора, что придется по душе большинству автолюбителей. Именно поэтому автовладельцы принимают решение установить на свой автомобиль турбонагнетатель. Единственное, что может остановить автолюбителя в такой ситуации – это цена самой турбины и ее инсталляции в автомобиль. И если экономия на качестве запчастей (то бишь нагнетателя) довольно сомнительный шаг, то установка турбонаддува своими силами поможет значительно сократить расходы на такой вид тюнинга.

Подготовительный этап

Внешний вид турбины

Так как установка турбины довольно ответственный и трудоемкий процесс, мы рекомендуем продумать все детали заранее. У опытных автомобилистов сложностей, скорее всего, не возникнет, чего нельзя сказать о новичках. Начинать нужно с главного – выбора самой турбины. Она должна подходить (а еще лучше специально выпускаться) для конкретной марки и модели авто. Весь дальнейший процесс монтажа по большому счету зависит именно от вашего изначального выбора.

Внимание! Выбирая турбонагнетатель, следует учитывать такие его характеристики, как порог наддува, тепловыделение, мощность и прочие свойства. Кроме того, нужно помнить что тут, как и везде, нужно знать меру – все характеристики должны быть сбалансированы.

Также перед тем как приступать непосредственно установке турбонаддува на мотор автомобиля, нужно проверить (а лучше заменить) воздушный и масляный фильтры, сменить масло, проверить состояние всех патрубков маслопровода. Очень важно чтобы в процессе эксплуатации турбины никакие частички пыли и грязи не попали масляные магистрали нагнетателя.

Кроме того, следует проверить:

• катализатор (если он есть) – когда он забит, в системе могут возникать излишки отработавших газов, что негативно сказывается на работе турбины;
• корпус воздушного фильтра – он должен быть герметичным;
• вентиляцию картера и воздушные патрубки – лучше перестраховаться и промыть их бензином.

Все эти проверки — непустая трата времени. Трещины, разрывы и засоры в системе смазки, выхлопа или подачи воздуха могут привести не только к поломке самой турбины, а и к капитальному ремонту всего силового агрегата.

Комплект турбонаддува для автомобиля ВАЗ

Установка наддува

Итак, если вы решили установить турбонаддув своими руками, проводить процедуру нужно в следующем порядке:

1. Начнем с того, что купленный комплект нагнетателя следует тщательно осмотреть на предмет вмятин, трещин и других дефектов. Кроме того, нужно уделить внимание отверстию для подачи масла – внутри не должно быть грязи, пыли и прочих посторонних предметов.
2. После этого можно приступить к заправке турбины маслом. Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува.
3. Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины. Если в процессе услышите шипение – не стоит пугаться, это нормальное явление.
4. Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства.
5. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие.
6. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор. Потом необходимо слить всю охлаждающую жидкость из системы.
7. Сливаем все масло. В блоке мотора высверливается отверстие, в которое на герметик устанавливается фитинг. После этого удаляем датчик температуры масла.
8. Устанавливаем адаптер, через который масло будет подаваться в турбину.
9. Далее возвращается на место теплозащитный экран, монтируется турбина и впускной коллектор. Фитинг и турбина соединяются шлангом, монтируется перепускной клапан.
10. На завершающем этапе устанавливаем интеркуллер и впускной пайпинг.

8-клапанный мотор ВАЗ с установленным турбонаддувом

Когда процесс монтажа закончен можно переходить к тестированию системы на работоспособность. Снимаем с цилиндров высоковольтные провода и прокручиваем мотор стартером. Если при этом давление масла в норме (гаснет лампа-индикатор на приборной панели), значит система работает нормально и можно запускать мотор. Первый раз двигателю нужно дать поработать минут 15 на холостых.

Заключение

Обкатка мотора, на который только установили турбину, длится полторы – две тысячи километров. В этот период ни мотор, ни систему наддува нельзя поддавать серьезным нагрузкам. Давление в турбине не должно превышать 0,5 бар. Кроме того, чтобы система прослужила долгое время без поломок нужно очень тщательно следить за состоянием масляного и воздушного фильтров, воздуховодов и маслопровода. И главное: прежде чем заглушить мотор, дайте ему поработать несколько минут на холостых – это даст турбонаддуву охладиться. Надеемся, что турбина, установленная своими руками, добавит драйва и динамики вашему автомобилю, а с вашего лица не будет сходить счастливая улыбка.
