Стартер продолжает крутиться после запуска двигателя

Почему еле-еле крутит стартер (аккумулятор заряжен)

Времена, когда можно было завести двигатель автомобиля с помощью пусковой рукоятки уходят в прошлое.

Поэтому в ситуации, когда аккумулятор заряжен, но стартер плохо вращает коленвал, не остаётся ничего другого, как выяснять причину подобной неисправности на месте. Что делать в подобной ситуации, и как найти поломку, об этом будет подробно описано в данной статье.

Причины возникновения неисправности

Если плохо крутит стартер при заряженном аккумуляторе, то поломка, в большинстве случаев, находится в устройстве запуска двигателя.

Причиной низкой частоты вращения коленвала двигателя, в этом случае, могут быть:

1. Неисправность проводки.
2. Выход из строя стартера.
3. Неисправность втягивающего реле.
4. Густое масло.

Прежде чем приступать к выявлению вышеуказанных причин, следует убедиться в том, что аккумулятор выдаёт достаточный для запуска двигателя ток. Для этого можно воспользоваться нагрузочной вилкой. Если аккумулятор обслуживаемый, необходимо замерить плотность электролита.

Неисправности проводки

Стартёр двигателя внутреннего сгорания является самым энергоёмким прибором электрооборудования автомобиля, поэтому некачественное крепление проводов и клемм, может снизить эффективность работы этого устройства.

Сила тока, которая возникает в момент включения стартёра, настолько велика, что в недостаточно хорошо прикреплённых проводах может образоваться электрическая дуга. Часть энергии будет уходить на поддержания этого эффекта, в результате чего стартёр будет вращаться очень медленно.

Кроме недостаточной силы тока в цепи, электрическая дуга может привести к возгоранию, поэтому если аккумулятор плохо крутит стартер, следует в первую очередь осмотреть клеммы подключения аккумулятора, а также проверить качество соединения положительного провода, который подключается от «+» аккумулятора к втягивающему реле.

Также следует проверить кабель, который соединяет корпус двигателя с кузовом автомобиля, в этом месте также может быть недостаточно хороший контакт.

Кроме утечки электрического тока и плохо затянутых гаек и болтов, стартеру может недоставать электрической мощности, по причине окисления клемм аккумулятора. В этом случае образуется прослойка из плохо проводящего электрический ток вещества, которое и является причиной ухудшения работы стартера.

Данная проблема может быть легко решена, если использовать для удаления образовавшегося слоя окисления содовый раствор:

1. Для приготовления раствора используется обычная сода и тёплая вода в соотношении 1 к 10.
2. Для очистки клемм можно использовать ветошь, но наиболее подходящим инструментом, для выполнения данных работ, является старая зубная щётка.

Неисправно втягивающее реле

Очень распространённая поломка, которая может быть причиной плохой работы стартового механизма автомобиля.

Если произошло короткое замыкание обмотки электромагнита, то потребуется полностью заменить данную деталь, но в большинстве случаев причина неудовлетворительной работы втягивающего реле заключается в неисправности, возникающей в результате подгорания контактов реле.

Для того чтобы восстановить работоспособность устройства, необходимо снять втягивающее реле с корпуса стартера и снять эбонитовую крышку, к которой подключаются провода.

Внутри устройства, будет расположена медная пластина, замыкающая контакты реле. Именно эта деталь и бывает наиболее повреждена. Поверхность пластины, которая соприкасается с контактами, необходимо очистить от неровностей, которые возникают вследствие повышенных температур во время замыкания контактов. Для этого следует воспользоваться бархатным напильником, но снимать металл следует очень осторожно, чтобы пластина не истончилась слишком сильно, иначе хорошего контакта между проводниками электрического тока не будет.

Контакты, которые расположены на эбонитовой крышке втягивающего реле, также необходимо зачистить. Чтобы осуществить данную операцию, необходимо выкрутить болты, к которым присоединяются провода, и зачистить их с той стороны, которой они соприкасаются с контактной пластиной. Очистка поверхности болтов осуществляется напильником. Снимать необходимо минимальное количество металла, чтобы контакты достаточно плотно соприкасались с контактной пластиной электромагнита.

Когда очистка контактов будет завершена, сборка и установка втягивающего реле осуществляется в обратном порядке. Болты втягивающего реле должны быть хорошо зафиксированы в эбонитовом корпусе, но перекручивать резьбовое соединение не следует, иначе можно повредить хрупкий материал крышки данного устройства.

Выход из строя стартера

Несмотря на высокий эксплуатационный ресурс стартера, это устройство не является вечным, и рано или поздно выходит из строя.

1. Сложность диагностики технического состояния электрического двигателя, который расположен внутри корпуса стартера, затрудняется тем, что некоторые распространённые «заболевания» этого устройства, могут проявляться только когда двигатель полностью прогревается.

Характерным «симптомом», такой поломки, является лёгкий запуск холодного двигателя, и очень медленное проворачивание коленвала, когда температура охлаждающей жидкости достигнет рабочего значения. Если стартер плохо крутит только на горячем двигателе, то при возникновении данной проблемы, необходимо в течение короткого промежутка времени снять деталь с двигателя автомобиля, разобрать его и с помощью омметра осуществить замеры сопротивления между обмоткой и корпусом.

Если показатель будет менее 10 кОм, то происходит утечка электрического тока на корпус устройства, что значительно снижает мощность электродвигателя. Если обмотка стартера в порядке, необходимо замерить сопротивление между обмоткой якоря и его корпусом.

2. При отсутствии утечек в этой части электрического двигателя стартёра, следует очень внимательно осмотреть выводные провода коллектора, которые могут быть отпаяны, вследствие чего нарушается контакт и стартёр, либо полностью не крутит двигатель, либо вращение коленвала осуществляется с недостаточной частотой.

3. Важнейшим элементом стартёра являются щётки.

Если данная деталь полностью выработала ресурс, то стартёр будет плохо крутить двигатель автомобиля, как в холодном состоянии, так и после прогрева двигателя.

Если величина выработки щёток не велика, то следует их проверить на утечку тока. Осуществить эту операцию можно с помощью любого устройства для осуществления замеров сопротивления, или обычной двенадцативольтовой лампочки.

При подаче «+» источника питания на щётки, а «-» к лампочке, которая другим выводом соединяется с массой щёточного блока, свечение нити накаливания должно полностью отсутствовать. При проверке омметром, показатель сопротивления должен стремиться к бесконечности.

Густое масло

Данная проблема может возникнуть только в том случае, если марка смазывающего вещества не соответствует сезону. Стартёр будет с трудом проворачивать коленвал двигателя, только при очень низких температурах воздуха. Если автомобиль эксплуатируется в суровых климатических условиях, то необходимо позаботиться об утеплении места стоянки машины, а также сменить моторное масло.

Стартер продолжает крутиться после запуска двигателя

После пуска двигателя автомобиля и возвращения ключа в замке зажигания в исходное положение электрический ток перестает поступать на тяговое реле стартера. Его якорь размагничивается и втягивается вовнутрь реле, перемещая за собой привод стартера. Шестеренка привода выводится из зацепления с зубчатым венцом маховика. Контакты внутри тягового реле размыкаются, стартер полностью обесточивается и останавливается.

Такой сценарий выключения стартера может быть нарушен целым рядом факторов. При этом стартер не выключается сразу после пуска двигателя. Его якорь продолжает вращаться, в итоге вызывая разрушение и поломку.

Стартер не выключается после пуска двигателя, причины

На примере стартеров автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107.

— Неисправна контактная часть замка зажигания

Контакты «50» и «30» остаются замкнутыми, электрический ток продолжает поступать на тяговое реле стартера. Стартер не выключается и продолжает работать после пуска двигателя автомобиля. Возможно контакты «спеклись» или контактная часть замка начинает разрушаться.

— Перекос стартера

Стартер плохо закреплен в посадочном отверстии. Шестерня привода при перекосе не выходит из зацепления с венцом маховика и продолжает вращаться вместе с ним.

— Неисправна муфта привода стартера

Подклинивают имеющиеся внутри нее ролики. При этом шестерня привода не выходит из зацепления с зубчатым венцом маховика и продолжает вращаться, передавая крутящий момент на якорь стартера.

— Неисправно тяговое (втягивающее) реле стартера

Контактная пластина не размыкается с контактными болтами реле (залипла). Если реле разборное, можно устранить поломку самостоятельно, если нет, то поможет только его замена.

— Муфта привода заклинивает на шлицах якоря (вала) стартера

При перемещении назад она стопорится на шлицах. Шестеренка остается в зацеплении с маховиком двигателя. Скорее всего, шлицы сильно загрязнены, либо заржавели.

— Изношены втулки стартера

Изношены бронзовые втулки (подшипники) стартера. При этом якорь стартера перекашивает, шестерня привода не выходит из зацепления с венцом маховика. Обратной стороной этой неисправности будет затрудненный запуск двигателя стартером. Вал стартера не хочет вращаться (вращается, то медленно, то быстро) – стартер «башмачит».

Примечания и дополнения

— Не выключившийся после пуска двигателя стартер выдает себя повышенным шумом со стороны моторного отсека. Необходимо сразу же остановить двигатель и выявить причину неисправности.

— Осуществить блокировку стартера при работающем двигателе можно добавив в цепь его включения дополнительное реле. См. «Блокировка стартера при работающем двигателе».

Еще статьи по стартерам автомобилей ВАЗ

Стартер автомобиля – навесное оборудование транспортного средства, необходимое для вращения коленвала двигателя для его запуска. Сам стартер (входит в систему электрического запуска мотора) фактически представляет собой электродвигатель постоянного тока, получающий питание от АКБ.

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

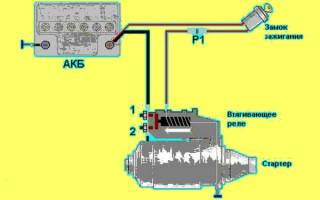

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Итак, если двигатель не заводится, в первую очередь необходимо проверить заряд аккумулятора, так как после многократного запуска стартера аккумулятор может попросту разрядиться. В этом случае АКБ нужно будет зарядить.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

• Под воздействием больших токов происходит подгорание медных контактов, при котором стартер начинает слабо крутить. Проблема решается зачисткой контактов или их заменой на новые.
• Самая распространенная неисправность это износ втулок (стартер «башмачит»). Как мы знаем, вал ротора расположен в двух втулка. Если эти втулки изнашиваются, вал, перекашиваясь, начинает цепляться своим ротором за статор. При этом происходит не только механическое трение, но и короткое замыкание.
• В этом случае стартер крутит очень медленно, это можно определить на слух. При такой работе быстро раскрутить двигатель ему не удается, к тому же идет большая нагрузка на АКБ. Стартер необходимо снять для замены неисправных втулок.

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

Такие симптомы указывают на то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Система запуска двигателя внутреннего сгорания: электрический и воздушный пуск ДВС. Принцип работы, особенности эксплуатации, рекомендации.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Стартер крутит после запуска двигателя

Вот уже достала такая беда, утром выхожу, на холодную начинаю крутить, схатила, ключ отпускаю, а стартер ещё секунду -полторы крутить продолжает, от чего адский, душераздирающий звук. так бывало и раньше и летом, но редко, а щас стабильно такая байда, когда прогретый движок всё нормально.
Кто сталкивался с такой проблемой?

СЕМЕН надо снять и сделать профилактику ему почистить и смазать где надо вот и вся проблема иначе нарываешся на замену его контрактным ну или новым это уже как тебе угодно .

Блин. снимать стартер, гинекологом надо быть((((

В один прекрасный момент втягивающее заклинит и кирдык.

и не дай бог чего .
сам понимаеш какой там ампераж а скока случиев типа возгорания

вы чё тут сраху наводите)))) расскажите лучше чё там чистить?))

проще электрику отдать пусть профилактику сделает ему виднее что и как там надо
у нас допустим специализированый центр есть *стартер и гениратор* называеться

Там все очень просто!! На прошлом понтиаке вайбе менял бендикс, на час делов. В общем беда у тебя либо с щетками( залипают либо из за влаги, либо из за опилков от них же) или дубеет старая выработанная смазка. В любом случае по мануалу сними стартер и разбери его, качественно прочисть всю смазку и шеточно контактную группу.Купи хорошую графитовую смазку( аккуратно, чтоб не была токопроводящей) ну смаж там все. Ну и это врятли втягивающее, его редко клинит, чаще наоборот срывается.

Плохо крутит стартер

Смотрите также

Не крутит стартер

105 5 147k

Втягивающее реле стартера

83 0 89k

Бендикс стартера

74 1 82k

Как проверить стартер

140 1 180k

Неисправности стартера

230 2 190k

Чаще всего плохо крутит стартер по причине низкого заряда аккумуляторной батареи, плохого контакта «массы», износа втулок на его корпусе, поломки втягивающего реле, короткого замыкания обмоток статора или ротора (якоря), износа бендикса, неплотного прилегания щеток к коллектору либо их значительного износа.

Первичные ремонтные меры можно проводить, не снимая узел с его посадочного места, однако если это не помогло и стартер крутит туго, то его придется демонтировать и выполнить дополнительную диагностику с его разборкой, ориентируясь на основные его неисправности.

В чем причина	Что сделать
Слабая аккумуляторная батарея	Проверить уровень заряда аккумулятора, при необходимости подзарядить
	Проверить состояние клемм аккумулятора, почистить их от грязи и окислов, а также смазать специальной смазкой.
Контакты аккумулятора, стартера и “массы”	Выполнить ревизию контактов на самом аккумуляторе (момент затяжки), провод “массы” двигателя, места подключения на стартере.
Втягивающее реле	Выполнить проверку обмоток реле с помощью электронного мультиметра. На исправном реле значение сопротивления между каждой обмоткой и массой должно быть 1. 3 Ома, а между силовыми контактами 3. 5 Ома. При выходе обмоток из строя обычно реле меняют.
Щетки стартера	Проверить уровень их износа. Если износ значительный, то необходима замена щеток.
Втулки стартера	Осмотреть их состояния, в частности, люфт. Допустимый люфт составляет около 0,5 мм. При превышении значения свободного хода втулки меняют на новые.
Обмотки статора и ротора (якоря)	С помощью мультиметра нужно проверить их на обрыв, а также наличие короткого замыкания на корпус и межвиткового короткого замыкания. Обмотки или перематывают либо меняют стартер.
Бендикс стартера	Проверить состояние шестерни бендикса (особенно для старых автомобилей или машин со значительным пробегом). При ее значительном износе нужно поменять бендикс на новый.
Моторное масло	Проверить состояние и текучесть масла используя щуп. Если в картер залито летнее масло и оно загустело, то нужно отбуксировать машину в теплый бокс и выполнить там замену масла на зимнее.
Неправильно выставлено зажигание (актуально для карбюраторных машин)	В этом случае нужно проверить момент зажигания и при необходимости выставить правильное его значение.
Контактная группа замка зажигания	Проверить состояние и качество группы контактов и места соединений. При необходимости подтянуть контакты либо заменить контактную группу полностью.
Коленчатый вал	Диагностику и ремонт лучше доверить мастерам в автосервисе, так как необходимо частично разбирать двигатель и проверять состояние вкладышей.

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

1. Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
2. Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
3. Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

Что делать, если плохо крутит стартер

Когда плохо крутит стартер, необходимо выполнить диагностические и ремонтные меры. Начинать всегда стоит с аккумулятора и проверки качества контакта, а уже потом демонтировать и возможно разбирать стартер и выполнять диагностику.

• Проверить заряд аккумулятора. Неважно редукторный плохо крутит или обычный АКБ должен быть заряжен. Особенно это актуально для зимнего периода, когда ночью на улице температура воздуха опускается ниже нуля по Цельсию. Соответственно, если аккумулятор (даже если он и новый) хотя бы на 15% разряжен, то его желательно зарядить с помощью зарядного устройства. Если аккумулятор старый и/или исчерпал свой ресурс — лучше заменить его на новый.
• Убедится в надежности контакта клемм аккумулятора и питания стартера. Если на клеммах АКБ есть очаги окисления (ржавления), то однозначно проблема в этом. Также убедитесь, что зажим силовых проводов надежно затянут. Уделите внимание и контакту на самом стартере. Имеет смысл проверить «косичку массы», которая соединяет непосредственно корпус двигателя и корпус автомобиля. В случае, если контакты некачественные, то их нужно почистить и подтянуть.

Не помогли перечисленные рекомендации? Тогда придется снимать стартер для осмотра и проверки его основных элементов. Исключением может стать разве что если новый стартер плохо крутит, тут если не в АКБ и контактах дело, то искать причину нужно в двигателе. Проверку стартера следует выполнять в такой последовательности:

Втягивающее реле. Нужно прозвонить обе обмотки используя тестер. Измеряется сопротивление между обмотками и «массой» попарно. На исправном реле будет составлять около 1…3 Ома. Сопротивления между силовыми контактами должно быть порядка 3…5 Ом. Если указанные значения будут стремиться к нулю — значит, имеет место короткое замыкание. Большинство современных втягивающих реле выполнены в неразборном виде, поэтому при выходе узла из строя его попросту меняют.

Если вы уверены в исправности стартера, то уделите внимание двигателю.

Моторное масло. Иногда у автовладельцев возникают трудности с идентификацией вязкости масла и его сроком службы. Так, если оно становится густым, то чтобы прокрутить вал двигателя стартеру необходимо потратить дополнительные усилия. Именно поэтому он может туго крутиться «на холодную» в зимнее время. Чтобы избавиться от этой проблемы нужно использовать подходящее для конкретного автомобиля, используемое зимой (с низкой температурной вязкостью, например, 0W-20, 0W-30, 5W-30). Аналогичные рассуждения справедливы и в случае, если моторное масло используется значительно дольше положенного пробега без полной замены.

Коленчатый вал. Если наблюдаются проблемы в работе поршневой группы, то их можно будет заметить по ряду других изменений в работе двигателя. В любом случае, лучше поехать на диагностику в сервисный центр, поскольку самостоятельная проверка в данном случае вряд ли возможна в силу того, что вам понадобится дополнительное оборудование. В том числе, возможно, придется частично разбирать двигатель для выполнения диагностики.

В случае, если плохо крутит стартер, а тем более на холодную, то в первую очередь необходимо проверить заряд аккумулятора, качество его контактов, клемм, состояние проводов между стартером, аккумулятором, замком зажигания, особенно обратить внимание на «массу». Когда с перечисленными элементами все в порядке, то необходимо демонтировать стартер с автомобиля и выполнять подробную диагностику. Нужно проверить втягивающее реле, щеточный узел, обмотки статора и ротора, состояние втулок, качество контактов на обмотках. Ну, и конечно, использовать зимой моторное масло с низкой вязкостью!

Стартер слабо крутит двигатель: причины неисправностей АКБ

Поворот ключа зажигания, но вместо бодрого ритма работающего двигателя слышится, что стартер крутит двигатель, как будто сел аккумулятор. Еще одна попытка запустить двигатель. И еще. Стоп: пока аккумулятор действительно не потребовал зарядки, а машина не отправлена на эвакуаторе в сервис, стоит вспомнить о том, как проверить стартер, не снимая с машины, и даже устранить поломку. Чтобы выявить неисправность, придется вспомнить принцип работы и конструкцию стартера.

Узлы и детали конструкции

Функция стартера — для запуска двигателя автомобиля раскрутить его маховик электромотором, создав временный контакт шестеренок. В дальнейшем электромотор выключается, и физический контакт c шестерней маховика разрывается. Находится стартер на корпусе двигателя ближе к АКБ и кабине.

Конструктивно устройство можно разделить на два функциональных блока:

1. Втягивающее реле. При подаче 12 вольт напрямую на управляющий контакт электромагнит втягивает сердечник. Сердечник через рычаг выталкивает бендикс для сцепления шестерни с зубцами маховика. В конечной точке втягивания якорь контактной пластиной через шток замыкает контакт пятаков, обеспечивая прямое подключение электродвигателя к «+» аккумуляторной батареи.
2. Электродвигатель. При подаче напряжения он начинает вращаться, раскручивая через бендикс маховик до рабочих оборотов автомобильного двигателя.

После запуска двигателя ключ возвращают из положения зажигания, обесточивая реле. Реле размыкает контакты, пружина возвращает бендикс в исходное состояние. При запуске электродвигателю требуется несколько десятков ампер тока от аккумулятора. После запуска автомобильного двигателя генератор восстанавливает заряд аккумулятора.

Стартер может иметь неисправности, определяемые по характеру проявления, видимым признакам, показаниям тестера.

Возможные неисправности

В состав стартера входят более 20 деталей. Электродвигатель потребляет от аккумулятора сотни кВт мощности, преобразовывает ее во вращательное движение маховика, преодолевая сопротивление замерзшего зимней ночью автомобильного двигателя. В таком режиме есть чему и отчего ломаться. Как проверить, рабочий ли стартер — есть метод выяснения места поломки в порядке усложнения работ — от диагностики без снятия стартера до его полной разборки.

Низкое бортовое напряжение

Признак неисправности — двигатель завелся, и автомобиль проехал 5−10 километров. При попытках завестись стартер слабо крутит, аккумулятор заряжен перед поездкой. При включении дальнего света фары светят тускло. Убедиться в низком напряжении можно измерив его на клеммах аккумулятора тестером при рабочем положении ключа в замке зажигания и без него.

Вероятные причины:

• генератор не работает;
• разряд аккумулятора через неисправный бортовой электроприбор, в том числе стартер.

Генератор должен питать бортовых потребителей, давать зарядный ток аккумулятору, иначе фары и двигатель будут быстро разряжать аккумулятор. При такой неисправности двигатель при запуске крутится слабо, хотя аккумулятор был заряжен незадолго до поездки. Для проверки можно после запуска двигателя «прикуриванием» отсоединить положительную клемму аккумулятора, при исправном генераторе двигатель будет работать. Проверить другие бортовые устройства можно, не запуская двигатель — поочередно отключать их снимая предохранители, пока тестер на АКБ не покажет повышение напряжения.

Теперь пора заняться проверкой самого стартера.

Качество контактов

Неисправности в электрике вызваны только двумя причинами — или отсутствует нужный контакт, или появился ненужный. Для проверки утечки тока через стартер надо, не снимая его с автомобиля, отключить силовой провод от его клеммы. Если бортовое напряжение поднимется, то стартер неисправен, а почему — надо уточнить после разборки.

Плохие контакты проявят себя нестабильной работой — то втягивающее реле не щелкает при запуске, то скорость вращения электродвигателя меняется. Проверка стартера от аккумулятора поможет выявить наиболее частые неисправности.

Для проверки подачи напряжения на управляющий электрод управления реле убрать ключ зажигания из замка. Не демонтируя стартер, снять плюсовой контакт АКБ и провод с управляющей клеммы втягивающего реле (она не имеет резьбы). Отдельным проводом подключить освобожденный контакт к плюсу АКБ. У работающего реле будет заметный звук срабатывания и бендикс выйдет в рабочее положение.

Если ранее при запуске ключом звука не было, а сейчас появился, нужно устранить неисправность проводки от замка зажигания до стартера. При отсутствии звука следует хорошенько зачистить контакты массы на корпусе и клемму управляющего реле. Если после чистки звук не появился — «виновато» втягивающее реле.

По частоте случаев поломки блока втягивающего реле встречается реже, чем плохие контакты. Для проверки потребуется демонтировать весь стартер, снять крышку реле. Поломка проявляется отсутствием характерного щелчка втягиваемого якоря при включении зажигания. Визуально шестерня бендикса не будет выходить в рабочее положение до упора в ограничитель.

Для всех последующих проверок корпус стартера следует закрепить в тисках на верстаке, так как реакцией на подачу электроэнергии будет сильнейший вращательный момент, при котором удержать его в руках весьма сложно.

Диагностика узла состоит из проверок:

Сжав и зафиксировав пружину рычага, надо попробовать двигать якорь по линии его хода. Он должен перемещаться свободно. Возможные отложения грязи следует отмыть до беспрепятственного перемещения. При физической деформации лучше брать новый якорь или реле полностью.

Рычаг может заклинить в местах соединений с якорем, кронштейном или поводковой муфтой в результате попадания грязи, износа металла в местах трения. Значит, требуется очистить грязь, отшлифовать царапины или поменять изношенную деталь узла.

Обмотки реле проверяются тестером. У исправной обмотки сопротивление между управляющим контактом и корпусом тестер покажет порядка 1,5 Ом. Диагностировать межвитковое замыкание реле в домашних условиях невозможно, поэтому, если все проверки прошли успешно, но при подаче на реле +12 В не происходит втягивания якоря, реле следует заменить.

Шестерня может изнашиваться, особенно на концах зубьев. Восстановлению шестерня не подлежит. Следует заменить бендикс.

Узел электродвигателя

Неисправность проявляется щелчком реле и полным выходом бендикса, однако вращение шестерни не начинается или может идти рывками, медленно, со слабым вращательным моментом.

Не разбирая и даже не снимая, можно выяснить работоспособность контактных пятаков. Для этого сначала следует обесточить бортовую сеть и подключить плюс АКБ к тому проводу стартера, который от резьбовой клеммы уходит внутрь корпуса. Если двигатель стал вращаться намного быстрее, для ремонта стартер нужно снять, разобрать реле и зачистить контакты пятаков и контактной пластины.

Для выяснения других неисправностей электродвигатель надо разбирать и проверить состояние:

Неисправность, при которой требуется замена щеток, определяется их внешним видом — по высокой изношенности, когда усилие и длина хода пружин недостаточны для надежного контакта с коллектором. Возможно, что щетки просто загрязнены — промывка решит проблему. Обязательно следует измерить отсутствие проводимости между каждой щеткой и корпусом, в этом случае деталь придется менять.

Коллектор, непосредственно контактирующий со щетками во время вращения, может иметь недопустимый износ или загрязнение. Но иногда неисправность имеет характер перемыкания близких ламелей проводящим материалом — металлическая или угольная пыль. Для ремонта следует прочистить зазоры между ламелями, измерить сопротивления каждой поры соседних контактов.

Если контакт между ламелями не исчезает, электродвигатель придется менять.

Обмотки ротора проверяются тестером на обрыв, отсутствие контакта с соседними обмотками или с корпусом. Труднее проверить межвитковое замыкание обмотки — нужен специальный прибор. Даже выявив неисправность обмотки, устранить ее в домашних условиях — работа, которая под силу только специалисту.

Вращение ротора электродвигателя возможно только на незаклиненных подшипниках, удерживающих его ось. Если для вращения ротора рукой требуется усилие или ощущается неравномерность движения, слышны щелчки — подшипники вышли из строя. Можно попробовать промыть их и заменить смазку, но их износ проявит себя в ближайшее время. Лучше сразу поставить новые, а если условия не позволяют — заменить узел полностью.

Совет автовладельцу

Почистить все внешние контакты стартера следует до проверки, поскольку это довольно частая неисправность, и снимать его с двигателя не надо.

Даже первичная проверка стартера без снятия его с автомобиля обычно указывает на поломку, снижая время ремонта, уменьшая расходы и не занимая много времени.
