Устройство печки/отопителя Гранты

Салон ЛАДА Гранта не прогревается в мороз, и замерзает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления, кондиционирования и вентиляции салона ЛАДА Гранта выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности.

Элементы системы отопления, кондиционирования и вентиляции, расположенные в салоне ЛАДА Гранта

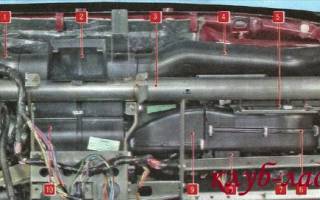

Рис. 1 (вид со снятой панелью приборов): 1 — левый воздуховод: 2 — короб подачи воздуха в центральные дефлекторы панели приборов; 3 — каркас панели приборов; 4 — правый воздуховод; 5 — блок рециркуляции; б — воздухонагнетатель; 7 — электродвигатель вентилятора; 8 — блок дополнительных резисторов; 9 — воздуховод (в комплектации с кондиционером — место установки корпуса испарителя); 10 — корпус блока отопителя

На автомобиль установлен отопитель жидкостного типа. Основные узлы отопителя:

Вентилятор отопителя ЛАДА Гранта (воздухонагнетатель)

Электродвигатель 7 (см. рис. 1) вентилятора с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.

Для получения разных значений частоты вращения в цепи питания электродвигателя установлен блок дополнительных резисторов.

Блок дополнительных резисторов ЛАДА Гранта

Блок дополнительных резисторов 8 (см. рис. 1) состоит из трех резисторов и предохранителя. При прохождении тока:

1. через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя,
2. через два резистора — 2-я скорость,
3. через один -3-я скорость.
4. при включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;

Радиатор отопителя ЛАДА Гранта (теплообменник)

Теплообменник отопите­ля, предназначен для нагревания поступающего в салон воздуха теплом охлаждаю­щей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Радиатор отопителя помещен и пластмассовый корпус 10 (см. рис. 1), установленный в центральной части панели приборов.

Заслонка регулятора температуры воздуха

Заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего че­рез теплообменник отопителя, и наружно­го воздуха, поступающего в обход тепло­обменника.

Заслонки распределения воздуха

Заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

Датчик температуры воздуха салона ЛАДА Гранта

Датчик температуры салона расположен в корпусе плафона освещения салона. Для исключения неверных показа­ний значений температуры из-за влияния нагретых элементов датчик снабжен систе­мой принудительного обдува. Система, обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика.

Для нормально­го движения воздуха предохраняйте вход­ное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время убор­ки салона пылесосом категорически запрещается подносить всасывающий наконеч­ник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

Схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Гранта

1 — дефлекторы обдува ветрового стекла; 2 — заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 — дефлекторы панели приборов; 4 — воздуховоды зоны ног водителя и пассажиров; 5 — заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 — радиатор отопителя; 7 — воздушный фильтр поступающего в салон воздуха; 8 — заслонка рециркуляции воздуха; 9 — короб воздухопритока; 10 — воздухозаборник в салоне автомобиля; 11 — крыльчатка вентилятора; 12 — электродвигатель вентилятора; 13 — испаритель кондиционера; 14 — дренажное отверстие для слива конденсата; 15 — заслонка регулятора температуры; 16 — корпус блока системы отопления и кондиционирования

Подробно органы управления отопителем, кондиционером и вентиляцией описаны в другой статье.

Подскажите из за чего печка не греет

Доброй ночи грантаводы, подскажите из за чего печка не греет, дует теплый а не горячий. Рабочая температура 75¤ . Радиатор и снизу и с верху одинакого. Это заслонка или термостат?

Похожие статьи

33 comments on “ Подскажите из за чего печка не греет ”

Это, боюсь, радиатор отопителя… Та-же хрень была.

Алексей, точно не термостат?

И точно не заслонка, ибо ее там нет.

Три варианта тебе.
1. Воздушная пробка в системе
2. Че-то с помпой
3. Радиатор печки

Денис, я помпу менял не давно.

А температура 70-75

Альберт, Крыльчатка помпы может прокручиваться например

Посмотри как бежит обратка в расширительный бачок. Только на горячий двигун не открывай крышку

Денис, она и до этого была так, ремень и помпу месяц назад менял.

Денис, а как это понять?

А может такое быть что термостат доконца не открывает?

Альберт, Может. Но тогда двигатель будет очень долго прогреваться, например минут 20, а на трассе и вовсе остывать

Денис, смотри вчера на холостых температура до 85 вышла, как поехал упала до 70

Альберт, При 70 должна печка нормально греть

Только теплый воздух.

Денис, а термостаты разные бывают да?

Альберт, незнаю. Но по идее могут различаться по температуре срабатывания. И много подделок. закажи у дилера, заводскую привезут

Денис, а температура?

Да да , посмотри,справа и слева одинаково дует?

Альберт, дело в заслонке может быть, вобщем-то она одна и регулирует температуру. Просто стала не до конца открывать,это легко проверить,с водительской стороны в ногах видно как она ходит, скинь с нее тросик и доведите до конца и сразу почувствуешь. Но сначала проверь не забита ли печка, видео у меня на странице. Оно там одно)

Евгений, да одинаково.

Альберт, если у тебя механическая клавиша может не до конца открывает горячий воздух! Было у друга! Да и посмотри филтр

Иван, фильтр салона поменял, клавиша механическая тросих оцепил и руками за задвижку открывал и закрывал, без изменения.

Я на 13 три дня все менял, а вот если бы не поленился и выкрутил все свечи, то было бы видно, что одна чистая как новая и пора менять прокладку гбц

У меня рабочая температура 82 на ходу. Ни капли больше или меньше.
С установкой помпы, что то намудрили по любому!

Альберт, а какая погода у тебя в городе!?

Альберт, вот Вы пошагово и сами отвечаете на вопрос по своей проблеме. Температура 70-75 для работы отопителя нормальная (у меня 72-75), далее, заслонка распределения потоков воздуха не подклинивает и ходит от крайнего до крайнего положения, помпу иначе как стоит не поставить, а при какой-то неправильной ее работе, недостаточном давлении, создаваемым ей, температура двигателя возросла бы. Вот и остается Вам попробовать задрать морду вверх и попытаться выгнать возможный воздух, ну и замена радиатора отопителя.

Алексей, от души.

Вот такая погода у нас.

Альберт, ну морозов нет, значит проблема из-за термостата и только

Отопитель в Гранте включен последовательно в малый круг. Термостат-устройство предназначенное для более быстрого прогрева ОЖ на малом кругу и при достижении определенной температуры открытия большого круга. Он либо работает, либо нет. Варианты когда нет: 1-заклинил в закрытом положении и двигатель тупо перегревается, 2-заклинил в открытом положении и нагрев происходит долго, 3-заклинил в полуоткрытом положении тоже более долгий нагрев. Вот и все… Учитывая последовательное включение радиатора отопителя в малый круг, его температура, если он исправен, в любом случае равна температуре ОЖ. Поэтому термостат никак не влияет на работу отопителя. Единственный момент, это в момент его открытия падает общая температура ОЖ, но охлаждения выдуваемого из печки воздуха рукой, практически, не почувствуешь. Как-то так. Чтобы это понять достаточно открыть мурзилку на странице со схемой работы отопителя. Альберт, три причины по твоему вопросу: 1-воздух в отопителе, 2-неисправен привод заслонки или она сама, 3-забиты соты радиатора отопителя. Других причин нет и не будет.

Лада гранта слабо греет печка

Почему и зачем ставят термостат от гранты я думаю никому объяснять не надо. При его установке абсолютно вся охлаждающая жидкость проходит через радиатор печки и по логики вещей двигатель должен быстрее прогреваться и в салоне должно стать теплее(чего в моей девятке не хватает в морозы, которые у нас довольно таки часто) При понижении температуры за -20 градусов салон прогревается очень долго, ниже -30 салон попросту прогреть не реально.

Перед заменой термостата грешил на кран печки, думал, что заклинил и из-за этого плохая циркуляция, но как оказалось, его там просто нету и всё было подключено напрямую еще до меня предыдущим хозяином.

Потом попробовал подогнуть тросик заслонки — не помогло. Дальше пойдем методом исключения и начну с замены термостата, если не поможет то тогда уже буду радиатор, думал Я.

Итак! Для проведения операции нам потребуется:

Чёртов телефон замёрз и сделал только пару фотографий, хотя я подробно фотографировал весь процесс(( Обидно.
Попытаюсь без фотографий объяснить процесс описывая каждый шаг и используя фотографии из интернета.

1) Включаем музыку в гараже
2) Сливаем аккуратно антифриз в чистую тару (если свежий)
3) Чем-нибудь острым наносим метку(как на фото) в месте стыка распределителя зажигания с блоком двигателя, чтобы потом не искать зажигание,

4) Открутив все хомуты, снимаем термостат, а также проставку, которая крепится к блоку двигателя.
Должна получится такая картина

5) Затягивая одну гайку об другую(контрагим), которые остались при снятии проставки, выкручиваем родные шпильки. Чистим плоскость прилегания термостата, а после таким же методом закручиваем новые шпильки 80мм.

6) Устанавливаем прокладку и термостат.
7) Верхний патрубок радиатора соединяем с термостатом.
8) Патрубок потоньше, который идет на печку также соединяем с термостатом.
9) Нижний патрубок оставляем родной, но на него одеваем тройник 32-18-32 в идеале, но я такой не нашел и купил 32-16-32. Не течет. На тройник надеваем соеденительную трубку, которую вырезали из нового патрубка и уже соединяем с трубой, которая идет на помпу.
Все хомуты закручиваем так, чтобы, не пришлось снимать трамблер, если вдруг понадобится поменять какой-нибудь из патрубков. Должно получится примерно так

Запчасти, которые должны остаться после замены.

Всё.
понятно, что для кого-то данная процедура покажется элементарной, но не все же у нас автомеханики)). Для таких и попытался написать эту статью. Надеюсь кому-нибудь это будет полезно.

UPD:
Морозы показали, что установка термостата от гранты в моем случае дала более быстрый прогрев двигателя до рабочей температуры. Теперь вообще отказался от картонки, потому-что теперь даже по трассе и в мороз двигатель держит температуру 90 градусов с копейками.))) Но в салоне теплее от этого не стало, значит будем рыть дальше…

Продолжение следует. Уже полностью снял панель, отопитель, но об этом в следующей части…

Всем привет дорогие друзья, особенно владельцы автомобиля Lada Granta. Если вы зашли на данную страницу значит, вас волнует вопрос, почему не греет печка и дует холодным воздухом. Попробуем разобрать основные причины данной неисправности.

За эффективную работу отапителя отвечает система охлаждения двигателя и всё тепло, которое попадает в салон, исходит от антифриза путь, которого лежит через радиатор печки. И будет логично, если при плохой работе печки мы будем проверять работу системы охлаждения, а так же основные узлы данной системы. Итак, поехали.

Первая причина самая банальная это уровень охлаждающей жидкости. Если уровень жидкости находится между минимальной и максимальной отметкой, то все в порядке, но если уровень упал то значит где, то система дала течь и если не исправить данную неисправность то во первых не напасёшься антифриза, а во вторых печка будет плохо работать и дуть холодным воздухом.

Вторая самая распространённая причина это термостат если у вас автомобиль не прогревается до рабочей температуры то, скорее всего, заклинил термостат и охлаждающая жидкость циркулирует по большому кругу и соответственно в салоне автомобиля холодно. Решается заменой термостата на новый.

Третья причина это заслонка регулятора температуры воздуха. Данная заслонка регулирует, какой воздух будет попадать в салон тёплый или холодный.

Четвёртая причина это вентилятор отопителя, если вентилятор не работает, то первым делом нужно проверить предохранитель F 2 на 30 A зелёного цвета. Он находится в дополнительном блоке предохранителей под капотом.

Если с предохранителем всё в порядке то, скорее всего проблема с самим электродвигателем вентилятора добраться к нему можно через бардачок. Так же на Гранте бывает такое, что вентилятор работает только на четвёртой скорости, причиной этому может быть блок резисторов решается заменой.

Пятая причина, почему на Ладе Гранте плохо работает печка это салонный фильтр, который грязный или забит, решается заменой на новый фильтр.

Шестая причина это воздушная пробка. Надо найти, откуда воздух попадает в систему охлаждения, и исправить эту проблему.

Седьмая причина это радиатор печки, который возможно забит.

Восьмая причина это помпа, помпа это своего рода насос, который гоняет охлаждающую жидкость по системе. Решение одно нужно менять помпу.

Девятая причина это крышка расширительного бачка в случае необходимости нужно заменить на новый.

Ну, вот и всё мы рассмотрели основные причины, почему на Lada Granta плохо работает печка. Если у вас были другие причины, то пишите в комментариях. Всем пока.

Основные причины почему На Гранте не греет печка (видео)

Доброй ночи грантаводы, подскажите из за чего печка не греет, дует теплый а не горячий. Рабочая температура 75¤ . Радиатор и снизу и с верху одинакого. Это заслонка или термостат?

Хорошее масло синтетика

by Adminrive · Published 10.09.2013

Проблема с дворниками

by Adminrive · Published 15.08.2015

А есть ОТДЕЛЬНО кнопочка для ПТФ в модуль

by Adminrive · Published 01.09.2014

33 комментария

• Comments 33
• Pingbacks 0

Это, боюсь, радиатор отопителя… Та-же хрень была.

Алексей, точно не термостат?

И точно не заслонка, ибо ее там нет.

Три варианта тебе.
1. Воздушная пробка в системе
2. Че-то с помпой
3. Радиатор печки

Денис, я помпу менял не давно.

А температура 70-75

Альберт, Крыльчатка помпы может прокручиваться например

Посмотри как бежит обратка в расширительный бачок. Только на горячий двигун не открывай крышку

Денис, она и до этого была так, ремень и помпу месяц назад менял.

Денис, а как это понять?

А может такое быть что термостат доконца не открывает?

Альберт, Может. Но тогда двигатель будет очень долго прогреваться, например минут 20, а на трассе и вовсе остывать

Денис, смотри вчера на холостых температура до 85 вышла, как поехал упала до 70

Альберт, При 70 должна печка нормально греть

Только теплый воздух.

Денис, а термостаты разные бывают да?

Альберт, незнаю. Но по идее могут различаться по температуре срабатывания. И много подделок. закажи у дилера, заводскую привезут

Денис, а температура?

Да да , посмотри,справа и слева одинаково дует?

Альберт, дело в заслонке может быть, вобщем-то она одна и регулирует температуру. Просто стала не до конца открывать,это легко проверить,с водительской стороны в ногах видно как она ходит, скинь с нее тросик и доведите до конца и сразу почувствуешь. Но сначала проверь не забита ли печка, видео у меня на странице. Оно там одно)

Евгений, да одинаково.

Альберт, если у тебя механическая клавиша может не до конца открывает горячий воздух! Было у друга! Да и посмотри филтр

Иван, фильтр салона поменял, клавиша механическая тросих оцепил и руками за задвижку открывал и закрывал, без изменения.

Я на 13 три дня все менял, а вот если бы не поленился и выкрутил все свечи, то было бы видно, что одна чистая как новая и пора менять прокладку гбц

У меня рабочая температура 82 на ходу. Ни капли больше или меньше.
С установкой помпы, что то намудрили по любому!

Альберт, а какая погода у тебя в городе!?

Альберт, вот Вы пошагово и сами отвечаете на вопрос по своей проблеме. Температура 70-75 для работы отопителя нормальная (у меня 72-75), далее, заслонка распределения потоков воздуха не подклинивает и ходит от крайнего до крайнего положения, помпу иначе как стоит не поставить, а при какой-то неправильной ее работе, недостаточном давлении, создаваемым ей, температура двигателя возросла бы. Вот и остается Вам попробовать задрать морду вверх и попытаться выгнать возможный воздух, ну и замена радиатора отопителя.

Алексей, от души.

Вот такая погода у нас.

Альберт, ну морозов нет, значит проблема из-за термостата и только

Отопитель в Гранте включен последовательно в малый круг. Термостат-устройство предназначенное для более быстрого прогрева ОЖ на малом кругу и при достижении определенной температуры открытия большого круга. Он либо работает, либо нет. Варианты когда нет: 1-заклинил в закрытом положении и двигатель тупо перегревается, 2-заклинил в открытом положении и нагрев происходит долго, 3-заклинил в полуоткрытом положении тоже более долгий нагрев. Вот и все… Учитывая последовательное включение радиатора отопителя в малый круг, его температура, если он исправен, в любом случае равна температуре ОЖ. Поэтому термостат никак не влияет на работу отопителя. Единственный момент, это в момент его открытия падает общая температура ОЖ, но охлаждения выдуваемого из печки воздуха рукой, практически, не почувствуешь. Как-то так. Чтобы это понять достаточно открыть мурзилку на странице со схемой работы отопителя. Альберт, три причины по твоему вопросу: 1-воздух в отопителе, 2-неисправен привод заслонки или она сама, 3-забиты соты радиатора отопителя. Других причин нет и не будет.

Не греет печка на холостых, журчание под панелью

В холода у владельцев калин часто начинаются проблемы с работой печки на холостых оборотах. Например когда вы прогреваете автомобиль температура двигателя уже вырастает, а из печки по прежнему дует холодный воздух, при прогазовке печка начинает дуть теплым или горячим воздухом с характерным журчанием воды под панелью приборов. Данные симптомы говорят о том, что в системе охлаждения двигателя появился воздух.

Попадает воздух в систему в основном из-за не герметичности соединений патрубков, а так же не правильной работы пробки расширительного бачка.

Что нужно сделать перед тем как выгонять пробку.

Первым делом надо понять почему образуется воздушная пробка, для этого:

1. Проверяем нет ли подтеков ОЖ в соединениях патрубков, если таковые имеются подтягиваем хомуты или заменяем их.
2. Проверяем уровень охлаждающей жидкости в расширительном бачке, у калин желательно держать уровень на максимуме или чуть выше него.
3. Проверяем правильность работы пробки расширительного бачка, если пробка на вход воздуха не работет или с заметным затруднением, то ее лучше заменить, ниже я объясню подробнее о пробке.
4. Желательно еще проверить не подтекает ли радиатор отопителя салона, это можно сделать из салона убрав правое нижние боковины панели под ногами и ощупав полы и сам блок печки.

Как выгнать пробку из системы охлаждения.

Есть 2 основных способа:

1. Действует на всех семействах автомобилей калины: встаем мордой на хороший уклон, откручиваем пробку расширительного бачка и прогреваем машину до срабатывания вентилятора. После полного прогрева радиторов и двигателя по обратке в расширительный бачок польется струйка ОЖ, если не идет нужно газовать. Постоянно смотрим за структурой поступающей жидкости, если она пенится и в ней явно есть пузырьки, то продолжаем дальше, пока не польется ОЖ без воздуха. Занимает данная процедура около 20-30 минут.
2. Выгоняем пробку с помощью патрубков идущих к дроссельному узлу, не подходит у кого электронная педаль газа. В этом варианте оставляем заглушенную машину на определенное время постоять, чтобы воздух поднялся в самую высшую точку, а именно к дроссельному узлу. После этого откручиваем один из патрубков и зажав одну из дырок (на дроссельном или сам шланг) дуем в расширительный бачок пока не польется ОЖ без воздуха, после этого затыкаем дырку и проводим такую же операцию с другой. После двух операций быстро соединяем все обратно, чтобы воздух не попал.

Фото патрубков около дроссельной заслонки:

После того как выгнали пробку обязательно даливаем уровень жидкости то максимума.

Зависимость появления воздушной пробки в системе охлаждения от крышки расширительного бачка

При нагревании жидкости в системе охлаждения она расширяется и нарастает давление в системе. Для того, чтобы систему не разорвало крышка расширительного бачка при повышении давления в 1,3 атмосферы должна выпускать лишний воздух. При остывании жидкость и воздух сжимается и появляется разрежение в системе. Для того чтобы воздух не подсасывался из под патрубков крышка должна свободно впускать воздух в расширительный бачок.

Часто данные крышки плохого качества или просто окисляются и перестают нормально впускать и выпускать воздух из вне, из-за чего происходит подсасывание воздуха в слабых местах и соотвественно завоздушивание системы заново. Так же бывает ситуация замерзания клапанов крышки при остывании двигателя.

Для дефектовки крышки попробуйте с обратной ее стороны высосать из нее воздух, если воздух не поступает или он поступает с явным усилием то крышку пора менять. На наличие обмерзания проверяется следующим способом, прогретую машину оставляем до полного остывания, после этого откручиваем крышку и смотрим на клапана, если они полностью во льду значит проблема в конденсате. В случае обмерзания можно опробовать обработать крышку силиконовой смазкой или ВД-шкой.

Последнюю крышку которую я брал и она была самая удачная:

Вот ее обратная сторона:

Так же есть еще один из вариантов борьбы с плохими крышками – это откручивание ее в зимний период, для свободного доступа воздуха в обе стороны через резьбу. Но учитывайте что в этом случае максимальная температура закипания ОЖ снизится.
