Принцип работы моторедуктора печки ваз 2110

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

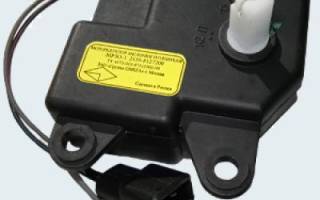

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

Первым делом снимите жабо.
Далее демонтируется вакуумный усилитель тормозов.
После этого нужно еще снять педальный узел.
Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

Рожковый ключ на 10 миллиметров;
Крестовая отвертка;
Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
Перед вами откроется доступ к саморезам.
По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
Отключите трубопровод жабо заслонки путем его отсоединения.
Демонтируйте саморезы, которые держат терморадиаторы редуктора.
Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
Далее нужно открутить нижний крепежный винт и снять электромоторчик.
Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

Первым делом установите левую ручку на позицию синей точки;
Подождите около 15 секунд;
Запустите двигатель;
Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Как отремонтировать моторедуктор печки ВАЗ 2110

Как известно, отопительная система отыгрывает важную роль в автомобиле. Благодаря ей водитель может комфортно чувствовать себя в салоне даже если за окном минусовая температура. Однако при поломке хотя бы одного компонента, функциональность системы может нарушиться. Если отопительная система в вашем автомобиле перестала корректно функционировать (перестал поступать теплый воздух), причиной этому может быть выход моторедуктора из строя. То есть, когда вы переключаете ручку температуры, моторчик не двигает заслонку, что приводит к такому результату.

Читать еще: Плохо дует печка на ланосе

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Где находится моторедуктор

Расположен агрегат в подкапотном пространстве со стороны рулевого колеса, он установлен возле усилителя тормозов, поэтому не составит труда найти его.

Признаки неисправности моторедуктора ВАЗ 2110

Самый явный признак неработающего моторедуктора — значительное уменьшение скорости прогревания салона. Но если вентиляционная регуляция вовсе отсутствует, значит, скорее всего, есть проблемы с проводкой печки. Кроме того, автовладелец отмечает невозможность изменять температурный режим воздуха, подаваемый через систему отопления.

Причин выхода данного устройства из строя несколько:

Нарушение целостности электроцепи, силовой агрегат не получает напряжение от аккумулятора, в результате чего моторедуктор печки не может нормально функционировать.
Неисправность автономного блока, управляющегося отопителем, редуктор не способен обеспечивать нормальный температурный режим отопителя.

Как проверить работу моторедуктора отопителя 2110

Если с помощью ручки не удается контролировать температурный режим в салоне, в первую очередь, проверяется моторедуктор отопителя. Для проверки состояния микромоторедуктора следует подать электроэнергию с АКБ на его мотор при среднем положении ручки. Аналогично выполняется проверка контроллера, который тоже воздействует на возможность регулировки температуры воздуха.

Инструменты, приспособления, расходные материалы

Для замены моторедуктора печки вам потребуются такие материалы и инструменты:

Шлицевая и крестовая отвертки.
Набор гаечных ключей.

Замена моторедуктора печки ВАЗ 2110 старого образца

Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутите крепежную гайку.
Теперь приподнимите рычаг дворника и подденьте его отверткой, чтобы он вышел со шлицев.
Далее снимаем утеплитель капота и жабо — это пластиковая накладка, защищающая ветровое стекло от повреждений. Чтоб добраться до требуемого элемента, демонтируйте трапецию с электромотором стеклоочистителя. Трапецию нужно снимать так, чтобы не повредилась металлическая рамка. Приподняв вверх данный компонент, отсоедините штекер питания, а затем крепежный элемент.
Когда доступ к требуемому узлу будет получен, отсоедините два штекера, отвечающие за питание.
Затем открутите три винта заслонки. При откручивании соблюдайте осторожность, конструкция должна быть у вас в руках. Когда вы выкрутите все винты, аккуратно достаньте моторедуктор, его необходимо тянуть в сторону, чтоб он сошел с крепежных мест.
Устройство освобождено, можете его снимать.
Далее приступаем к установке нового моторедуктора.
При монтаже штифт рычага моторедуктора введите в прорезь рукоятки привода заслонки.
Но если рычаг моторедуктора повернут так, что не удается выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 Вольт на контакты разъема электромотора (два желтых провода), чтоб рычаг принял требуемое положение.
Установив микродвигатель, проверьте движение рукоятки привода заслонки от крайнего нижнего до крайнего верхнего положений при повороте рычага регулировки температуры в салоне.

Как заменить моторедуктор печки ВАЗ 2110 нового образца

Удобнее работать при снятом стеклоочистителе, однако демонтировать его не обязательно.
Отсоедините два разъема от моторедуктора, который расположен с правой стороны вакуумного усилителя тормозов.
Выверните три крепежных винта.
Снимите моторедуктор из корпуса отопителя, заслонка печки при этом упадет в положение «холодно».
Для установки нового моторедуктора немного поверните вал в сторону «тепло», для чего при выключенном зажигании установите температуру на «горячо» и включите зажигание на одну секунду.
Проверьте, входит ли вал и можно ли закрепить моторедуктор в прорезь рукоятки привода заслонки. При потребности необходимо еще раз провернуть вал, кратковременно включив зажигание.
Если перестарались, поверните вал в позицию «холодно» и повторите операцию сначала.

labavto.com

С необходимостью отопления салона владельцы автомобилей, в том числе отечественного производства, сталкиваются в зимнее время года. Если печка на автомобиле Ваз 2110 перестает функционировать, это значительно сказывается на уровне комфорта при передвижении. Подробнее об устройстве, принципе работы, а также ремонте агрегата вы сможете узнать из этой статьи.

Устройство системы отопления автомобиля

Устройство отопительной системы на «десятке»

Где находится блок управления отопителем ВАЗ, кран отопителя, микромоторедуктор и прочие элементы конструкции старого и нового образца, как включить и отключить печку? Для начала давайте поговорим об устройстве. Как показывает практика, владельцы «десяток» обычно ремонтируют отопительные системы и прочие неработоспособные узлы авто своими силами.

Поэтому сначала нужно рассмотреть устройство печки, ниже приведены описание основных элементов систем старого и нового образца:

Печка ВАЗ 2110 управляется с помощью электромотора. На последнем устанавливается вентилятор печки ВАЗ 2110. Эти компоненты предназначены для нагнетания горячего воздушного потока в салоне авто.
Следующим элементом схемы является радиатор, на котором, в принципе, основана вся работа отопительной системы. Без него функционирование агрегата будет невозможным. Следует отметить, что кран печки на варианта нового образца отсутствует — он был демонтирован для того, что предотвратить возможные утечки, которые часто случались на старых системах. Кроме того, удаление крана позволило более быстро и эффективно прогревать салон. Тем не менее, многие владельцы «десяток» сегодня не согласны с таким инженерным решением. Поэтому часто, когда производится тюнинг и доработка печки ВАЗ 2110 своими руками, «вазоводы» устанавливают обратно кран на свой автомобиль.
Печка на ВАЗ оборудуется тремя заслонками. Одна из них отвечает за рециркуляцию воздухозаборника, вторая обеспечивает открытие и закрытие отопительного канала, а третья необходима для управления системой.
Дополнительный резистор отопителя ВАЗ 2110 (сопротивление) по сути представляет собой регулятор, отвечающий за изменение скорости обдува салона авто воздушным потоком.

Читать еще: При включении печки начинают плавать обороты

Отопительный узел для ВАЗ 2110

Что касается второстепенных элементов, таких как клапаны, штуцеры, реостат, щитки, то они объединены в один блок, установленный в корпус и расположенный в моторном отсеке. Его можно найти рядом с контрольным щитком.

Не менее важным блоком системы отопления на любой печке, в том числе на ВАЗ 2110, являются воздуховоды, которые идут от агрегата и выполняют такие задачи:

вентилирование салона транспортного средства;
распределение воздушного потока посредством переключателя и распределительного устройства;
два воздуховода выполняют функцию обогрева задних сидений;
пять воздуховодов выполняют функцию обогрева ног;
по бокам расположены воздуховоды, предназначенные для обогрева стекол и салона;
еще несколько элементов предназначены для вентиляции салона.

Воздуховоды и элементы управления отопителем

Система электронного управления печкой ВАЗ расположена прямо в салоне авто и состоит из нескольких компонентов:

Сам переключатель. С помощью ручки осуществляется переключение и выставление нужной температуры. Регулировка переключателем производится путем поворота ручки вправо или влево в соответствии с потребностями автомобилиста.
Регулятор температуры. Этот элемент предназначен для автоматического включения системы отопления в том случае, если температура воздуха в салоне снижается больше чем на два градуса, если сравнивать с выставленным параметром. Мотор отопителя начинает функционировать для обогрева салона до нужной температуры, а сам регулятор оборудуется микромотором. Когда переключатель устанавливается в положение А, микромотор автоматически активируется, включается заслонка, в результате чего салон начинает обогреваться.

Принцип работы печки

Что касается принципа работы, то он частично описан выше. Как вы знаете, на потоке устанавливается регулятор температуры, предназначенный для отправки информации о температуре, после чего блок управления системой отопление активирует работе моторедуктора печки. Последний осуществляется открытие или закрытие заслонки, отвечающий за подачу воздушного потока в салон. Дальнейшая регулировка потока осуществляется в том случае, когда контроллер зафиксирует изменение температурного режима (автор видео — Fire Screen — Live).

Типичные неисправности

Ниже приведены основные неисправности отопительных систем:

При включении отопления дует горячий воздух. В этом случае причин может быть множество. Необходимо продиагностировать моторчик печки, моторедуктор, температурный регулятор на потолке, контроллер САУО. В некоторых случаях проблема заключается в радиаторе, который из-за некорректной работы не может прогревать воздушный поток, который проходит через него.
Нередко причиной некорректной работы отопительной системы являются заслонки, которые не в состоянии хорошо открываться или закрываться. Поскольку заслонка выполнена из пластмассы, она имеет свойство деформироваться со временем, в этом случае решить проблему позволит установка металлической заслонки. Чтобы понять, в каком состоянии находится этот элемент, необходимо просто демонтировать дефлектор. Включите отопление о попробуйте повернуть регуляторы — если заслонка в принципе не реагирует на ваши действия, то проблему нужно искать дальше.
Выход из строя вентилятора можно определить по отсутствию характерного шума. Но если шума нет, проблема может заключаться в вышедшем из строя предохранителе либо в окислившихся контактах проводки. Для того, чтобы добраться до вентилятора, нужно произвести демонтаж так называемого фартука.
В моторном отсеке находится радиатор отопительной системы, рядом с вентилятором. Для демонтажа радиатора вентилятор также нужно будет снять. Если радиатор начал течь, под ковриками в салоне вы сможете увидеть лужи охлаждающей жидкости, иногда такая проблема заключается в плохих хомутах. Так или иначе, необходимо определить место утечки и решить проблему для восстановления работоспособности системы.
Многие владельцы «десяток» сталкиваются с такой проблемой, как отсутствие подсветки на панели управления отопителем. Автолюбители связывают отсутствие подсветки с неисправностями печки, однако это в корне неправильно. Если подсветка отсутствует, это может быть связано только с проводкой (автор видео — Aleks B).

Ремонт своими руками

Независимо от того, инжекторная у вас «десятка» или карбюраторная, процедура ремонта осуществляется по одному принципу. Если вы решили произвести тюнинг системы с добавлением новой подсветки, то консоль придется разбирать. Для обеспечения улучшенной подсветки вместо обычных ламп необходимо будет установить диодные лампочки.

Что касается ремонта, то в случае необходимости замены радиатора лучше всего использовать медное устройство, так как оно более эффективно само по себе:

Сначала из системы необходимо слить антифриз через специальную пробку на блоке мотора.
Потом необходимо сдвинуть жабо вперед — этот шаг может занять некоторое время.
Затем следует произвести демонтаж стеклоочистителей, а также других элементов, которые могут помешать ремонту.
После этих действий снимается корпус отопительной системы — он разделен на 2 части, передняя демонтируется с самим вентилятором.
Далее, следует снять фильтрующий элемент салона и проверить, в каком состоянии он находится. Если вы видите, что фильтр сильно грязный, то его следует поменять.
Затем демонтируется вторая часть корпуса отопителя.
Теперь вам необходимо ослабить крепление хомутов на патрубках, после чего можно произвести снятие самих магистралей.
Последним шагом будет демонтаж радиатора и замена его на новый. Впоследствии все действия необходимо повторить в обратной последовательности для сборки.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по демонтажу радиатора печки на ВАЗ 2110»

Как в домашних условиях произвести замену радиатора отопителя на отечественной «десятке», смотрите на видео ниже (автор ролика — NlCKRUS).

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

Детали отопителя: 1 – тройник; 2 – клапан стока воды; 3 – передний корпус воздухозаборника отопителя; 4 – водоотражательный щиток воздухозаборника; 5 – клапан управления заслонкой рециркуляции; 6 – заслонка рециркуляции воздухозаборника; 7 – гайки; 8 – задний корпус воздухозаборника отопителя; 9 – электродвигатель отопителя; 10 – заслонка канала отопителя; 11 – кожух вентилятора отопителя; 12 – заслонка управления отопителем; 13 – задний кожух отопителя; 14 – кожух радиатора отопителя; 15 – пароотводящий шланг; 16 – радиатор отопителя; 17 – опорная площадка рычага привода заслонки управления отопителем; 18 – рычаг привода заслонки управления отопителем; 19 – микромоторедуктор привода заслонки управления отопителем; 20 – резистор; 21 – крышка кожуха отопителя; 22 – шланги радиатора отопителя; 23 – передний кожух отопителя; 24 – шумоизоляционная правая обивка моторного отсека; 25 – электропневматический клапан; 26 – обратный клапан

Читать еще: Почему не работает печка на газели

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.
