Что такое реостат, принцип работы

В предыдущей статье мы подробно рассмотрели что такое потенциометр. Данная статья является продолжением этой темы и здесь мы рассмотрим что такое реостат, реостат как регулятор тока и рассмотрим тип реостат — слайдер.

Описание и принцип работы

До сих пор мы видели, что переменный резистор может быть сконфигурирован для работы в качестве цепи делителя напряжения, которому присваивается название потенциометра . Но мы также можем настроить переменный резистор для регулирования тока, и этот тип конфигурации широко известен как реостат.

Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя. Неиспользуемая концевая клемма может быть либо оставлена неподключенной, либо подключена напрямую к стеклоочистителю. Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато. Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока. Большой выбор реостатов вы найдете на Алиэкспресс, переходите и покупайте любой.

Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор. Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома. Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.

Реостат как регулятор тока

На приведенной выше схеме эффективное сопротивление реостата находится между контактом 3 концевого зажима и контактом стеклоочистителя на контакте 2. Если контакт 1 не подключен, сопротивление цепи между контактом 1 и контактом 2 разомкнуто и не оказывает влияния на величину тока нагрузки. И наоборот, если контакт 1 и контакт 2 соединены вместе, то эта часть резистивной дорожки замкнута накоротко и снова не влияет на значение тока нагрузки.

Поскольку реостаты контролируют ток, то по определению они должны быть соответствующим образом рассчитаны на то, чтобы выдерживать этот постоянный ток нагрузки. Потенциометр с тремя контактами можно настроить как реостат с двумя контактами, но резистивная дорожка на основе углерода может не выдержать ток нагрузки. Также контакт стеклоочистителя потенциометра обычно является самой слабой точкой, поэтому лучше всего проводить через стеклоочиститель как можно меньше тока.

Однако обратите внимание, что реостат не подходит для управления током нагрузки, если сопротивление нагрузки, R _L , намного выше, чем полное значение сопротивления реостата. Это R _L >> R _RHEO . Резистивное значение сопротивления нагрузки должно быть намного ниже, чем у реостата, чтобы ток нагрузки мог протекать.

Обычно реостаты представляют собой высокомощные электромеханические переменные резисторы, используемые для силовых применений, и резистивный элемент которые обычно изготавливается из толстого резистивного провода, подходящего для обеспечения максимального тока I, когда его сопротивление R минимально.

Проволочные реостаты в основном используются в приложениях управления мощностью, таких как схемы управления лампами, нагревателями или двигателями, для регулирования полевых токов для управления скоростью или пусковым током двигателей постоянного тока и т.д. Существует много типов реостатов, но наиболее распространенными являются вращающиеся тороидальные типы, которые используют открытую конструкцию для охлаждения, но также доступны закрытые типы.

Слайдер реостат

Имеются также реостаты с трубчатыми слайдерами, которые можно найти в физических лабораториях и лабораториях в школах и колледжах. Эти линейные или скользящие типы используют резистивный провод, намотанный на изолирующий трубчатый формирователь или цилиндр. Скользящий контакт (штифт 2), установленный выше, регулируется вручную влево или вправо для увеличения или уменьшения эффективного сопротивления реостата, как показано на рисунке.

Как и в случае с вращающимися потенциометрами, также доступны ползунковые реостаты многоканального типа. В некоторых типах постоянные электрические соединения сделаны с резистивным проводом, чтобы дать фиксированное значение сопротивления между любыми двумя терминалами. Такие промежуточные соединения обычно известны как «ответвления», то же имя, что и используемые на трансформаторах.

Линейные или логарифмические потенциометры

Наиболее популярным типом переменного резистора и потенциометра является линейный тип или линейный конус, значение сопротивления которого на выводе 2 изменяется линейно при регулировке, создавая характеристическую кривую, которая представляет собой прямую линию. То есть резистивная дорожка имеет одинаковое изменение сопротивления на угол поворота по всей длине дорожки.

Таким образом, если стеклоочиститель вращается на 20% от его общего хода, то его сопротивление составляет 20% от максимального или минимального. Это происходит главным образом потому, что их резистивные дорожки выполнены из углеродных композитов, металлокерамических сплавов или материалов типа проводящих пластиков, которые имеют линейную характеристику по всей длине.

Но резистивный элемент потенциометра не всегда может давать прямолинейную характеристику или иметь линейное изменение сопротивления во всем диапазоне хода при регулировке стеклоочистителя, но вместо этого может вызывать то, что называется логарифмическим изменением сопротивления.

Логарифмические потенциометры являются в основном очень популярными нелинейными или непропорциональными типами потенциометров, сопротивление которых изменяется логарифмически. Логарифмические потенциометры обычно используются в качестве регуляторов громкости и усиления в аудиоприложениях, где затухание изменяется как логарифмическое отношение в децибелах. Это связано с тем, что чувствительность к уровню звука человеческого уха имеет логарифмический отклик и, следовательно, является нелинейной.

Читать еще: Схема подключения печки приора

Если бы мы использовали линейный потенциометр для управления громкостью, у ухо бы создалось впечатление, что большая часть регулировки громкости ограничена одним концом дорожки горшка. Тем не менее, логарифмический потенциометр создает впечатление более равномерной и сбалансированной регулировки громкости при полном вращении регулятора громкости.

Таким образом, работа логарифмических потенциометров при настройке заключается в создании выходного сигнала, который близко соответствует нелинейной чувствительности человеческого уха, при которой уровень громкости звучит так, как будто он линейно увеличивается. Однако некоторые более дешевые логарифмические потенциометры являются скорее экспоненциальными в изменениях сопротивления, чем логарифмическими, но все еще называют логарифмическими, потому что их резистивный отклик является линейным в логарифмическом масштабе. Наряду с логарифмическими потенциометрами существуют также антилогарифмические потенциометры, в которых их сопротивление сначала быстро увеличивается, но затем выравнивается.

Все потенциометры и реостаты доступны в виде различных резистивных дорожек или схем, известных как законы, линейные, логарифмические или антилогарифмические. Эти термины более сокращенно обозначаются как lin , log и anti-log соответственно.

Лучший способ определить тип или закон конкретного потенциометра — установить ось вала в центр его перемещения, то есть примерно на половину, а затем измерить сопротивление на каждой половине от стеклоочистителя до концевой клеммы. Если каждая половина имеет более или менее равное сопротивление, то это линейный потенциометр. Если сопротивление, кажется, разделено примерно на 90% в одну сторону и 10% в другую, то есть вероятность, что это логарифмический потенциометр.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Реостаты. Виды и устройство. Работа и особенности

Во многих электронных устройствах для регулирования громкости звука необходимо изменять силу тока. Рассмотрим устройство (реостаты), с помощью которого можно изменять силу тока и напряжение. Сила тока зависит от напряжения на концах участка цепи и от сопротивления проводника: I=U/R. Если изменять сопротивление проводника R, тогда будет меняться сила тока.

Сопротивление зависит от длины L, от площади поперечного сечения S и от материала проводника – удельного сопротивления. Для того чтобы изменять сопротивление проводника, нужно менять длину, толщину или материал. Весьма удобно изменять длину проводника.

Разберем цепь, состоящую из источника тока, ключа, амперметра и проводника в виде резистора АС из проволоки с большим удельным сопротивлением.

Перемещая контакт С по этой проволоке, можно менять длину проводника, которая задействована в цепи, тем самым изменять сопротивление, а значит, и силу тока. Следовательно, можно создать устройство с переменным сопротивлением, с помощью которого можно изменять силу тока. Такие устройства имеют название реостатами.

Реостат – это устройство с изменяемым сопротивлением, которое служит для регулировки силы тока и напряжения.

Устройство реостата

На цилиндр, выполненный из керамики, намотан металлический проводник, который сделан из материала с большим удельным сопротивлением. Сделано это для того, чтобы при небольшом изменении длины существенно менялось сопротивление. Этот металлический провод называется обмоткой. Он так называется, потому что намотан на керамический цилиндр.

Концы обмотки выведены к зажимам, которые называются клеммами. В верхней части реостата есть металлический стержень, который тоже заканчивается клеммами. Вдоль металлического стержня и вдоль обмотки может перемещаться скользящий контакт, который называется ползунком. Так как скользящий контакт имеет такое название, то подобный реостат называется ползунковым реостатом.

Принцип действия

Ползунковый реостат подсоединен в цепь через две клеммы: нижнюю с обмотки и верхнюю клемму, там, где металлический стержень. При подключении его в цепь, таким образом, ток через нижнюю клемму проходит по виткам обмотки, а не поперек витков. Далее ток проходит через скользящий контакт, потом по металлическому стержню, и опять в цепь.

Таким образом, в цепи задействована только часть обмотки реостата. Когда ползунок перемещается, то меняется сопротивление той части обмотки реостата, которая находится в цепи. Изменяется длина обмотки, сопротивление и сила тока в цепи.

Необходимо обратить внимание, что ток в той части реостата, по которой он проходит, идет по каждому витку обмотки, а не поперек них. Это достигается тем, что витки обмотки изолированы между собой тонким слоем изоляционного материала. Разберемся, как осуществляется контакт между витками обмотки и ползунком.

При движении по обмотке ползунок движется по ее верхнему слою, который имеет зачищенный участок изоляции на пути ползунка. Так осуществляется контакт между ползунком и витком обмотки. Между собой витки изолированы.

На схеме изображена цепь с источником тока, выключателем, амперметром и ползунковым реостатом. При перемещении ползунка реостата меняется его сопротивление и сила тока в цепи.

Ползунковый реостат можно подключать к цепи при помощи двух клемм: верхней и нижней. Но реостаты подключаются и по-другому.

Реостат можно подключить через три клеммы. Две нижние клеммы соединяются с концами обмотки, и один провод с верхней клеммы. Напряжение подается на всю обмотку, а снимается напряжение только с части обмотки. Ползунок делит реостат на два резистора, которые соединены последовательно.

Читать еще: Трубка от помпы к печке ваз 2107

Общее напряжение равно сумме напряжений каждого резистора. Поэтому выходное напряжение меньше входного значения. Выходное напряжение меньше, чем входное во столько раз, во сколько сопротивление части обмотки меньше, чем сопротивление всей обмотки. То есть, реостат делит напряжение, и называется делителем напряжения или потенциометром.

Виды и особенности реостатов

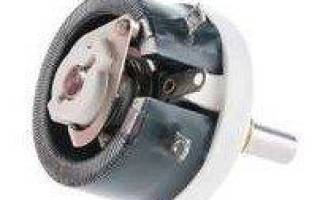

Реостат в виде тора

Два крайних зажима – это концы обмотки, а средний зажим соединен с ползунком. Вращая ползунок по обмотке, можно изменить сопротивление и сила тока в цепи.

Рычажные реостаты

Они получили такое название, потому что в его нижней части находится переключатель – рычаг. С помощью него можно включать разные части спирали резисторов. На рисунке показан принцип работы рычажного реостата.

Рычажный реостат изменяет силу тока скачкообразно, в то время как ползунковый реостат меняет силу тока плавно. Если в цепи будет присутствовать резистор, то при перемещении ползунка на ползунковом реостате или при переключении рычага рычажного реостата будет меняться сила тока и напряжение на концах резистора.

Штепсельные

Такие устройства состоят из магазина сопротивлений.

Это набор различных сопротивлений. Они называются спирали-резисторы. При помощи штепселя можно включать или выключать разные спирали-резисторы. Когда штепсель находится в перемычке, то больший ток идет через перемычку, а не через резистор. Таким образом, резистор отключается. Используя штепсель, можно получать разные сопротивления.

Материалы и охлаждение

Основным элементом в устройстве реостата является материал изготовления, по виду которого реостаты делятся на несколько видов:

Угольные.
Металлические.
Жидкостные.
Керамические.

Электрический ток в сопротивлениях преобразуется в тепловую энергию, которая должна каким-то образом отводиться от них. Поэтому реостаты также делятся по типу охлаждения:

Воздушные.
Жидкостные.

Жидкостные реостаты разделяются на водяные и масляные. Воздушный вид используется в любых конструкциях приборов. Жидкостное охлаждение применяется только для металлических реостатов, их сопротивления омываются жидкостью, либо полностью в нее погружены. Нельзя забывать, что охлаждающая жидкость также должна охлаждаться.

Металлические реостаты

Это конструкция реостата с воздушным охлаждением. Такие модели приобрели популярность, так как легко подходят для различных условий работы своими электрическими, тепловыми характеристиками, а также формой конструкции. Они бывают с непрерывным или ступенчатым типом регулировки сопротивления.

В устройстве имеется подвижный контакт, скользящий по неподвижным контактам, расположенным в этой же плоскости. Неподвижные контакты выполнены в виде винтов с плоскими головками, пластин или шин. Подвижный контакт называется щеткой. Он бывает мостиковым или рычажным.

Такие виды реостатов делят на самоустанавливающиеся и несамоустанавливающиеся. Последний вид имеет простую конструкцию, но ненадежен в применении, так как контакт часто нарушается.

Масляные

Устройства с масляным охлаждением повышают теплоемкость и время нагревания вследствие хорошей теплопроводности масла. Это делает возможным повышение нагрузки на небольшое время, снижает расход материала изготовления сопротивления и габариты корпуса реостата.

Детали, погружаемые в масло, должны иметь значительную поверхность для хорошей отдачи тепла. В масле увеличиваются возможности контактов на отключение. Это является преимуществом такого вида реостатов. Благодаря смазке на контакты можно прилагать повышенные усилия. К недостаткам можно отнести риск возникновения пожара и загрязнение места установки.

Реостат – это управляющий прибор, способный изменять силу тока и напряжение

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия. Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети. Итак, реостат – это прибор, регулирующий напряжение и ток.

Устройство и принцип работы

Если рассматривать реостатную конструкцию, то необходимо отметить несколько основных его частей:

это трубка из керамики;
на нее намотана металлическая проволока, концы которой выведены на контакты, расположенные на противоположных концах керамической трубки;
выше трубки установлена металлическая штанга, на одной стороне которой установлен контакт;
на штанге закреплен движущийся контакт, который электрики называют ползун.

Теперь, как все это работает. Обратите внимание на рисунок ниже.

Первая позиция (а) – контакт (движущийся) посередине. Это говорит о том, что ток будет проходить только через половину прибора. Вторая позиция (б) говорит о том, что задействован проводник полностью. То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Понятно, что чем больше сопротивление, тем меньше сила тока. Третья позиция (в) – здесь все наоборот: снижается сопротивление, увеличивается сила тока.

Хотелось бы обратить ваше внимание на то, что керамическая трубка, используемая в реостатной конструкции, полая. Это необходимая составляющая, которая позволяет прибору охлаждаться при прохождении через проводник электроэнергии. Добавим: считается, что самые безопасные реостаты – это те, которые закрыты кожухом.

Как включается реостат в цепь

Во-первых, этот прибор в электрическую цепь включается только последовательно. Во-вторых, один из контактов подключается к ползуну, с помощью которого и регулируется величина тока в цепи. Но необходимо отметить, что этот управляющий элемент можно использовать и для регулировки напряжения в электрической цепочке. Здесь может быть использовано несколько схем с одним сопротивлением или двумя. Понятно, что чем меньше элементов в электрической цепочке, тем проще она.

Читать еще: Почему не работает печка на газели

Реостаты – это универсальные приборы. Их сегодня используют не только для управления силой тока и напряжением. К примеру, в телевизорах они установлены для увеличения или уменьшения звука. Да и переключение каналов косвенно связано с ними же.

И еще один момент. В электрических схемах обозначение этих приборов вот такое:

На первом рисунке более подробно расписана схема подключения, где красный прямоугольник – это и есть проводник, накрученный на керамическую основу. Синяя линия – это контакт, через который подводится питающий провод. Зеленная стрелка – это ползун. Она направлена влево, что говорит о том, что перемещая ползунок влево, мы уменьшаем сопротивление проводника. И, наоборот, перемещаем контакт вправо, увеличиваем сопротивление.

Рисунок второй более упрощенный. На нем всего лишь прямоугольник, показывающий наличие сопротивления, и стрелка, которая показывает, что этот показатель можно изменять.

Конечно, вся эта информация касается простейших элементов. Но необходимо отметить, что реостаты могут быть разными, все зависит от того места, куда они должны быть установлены. Есть различия и по токопроводящему материалу, который лежит в основе. К примеру, это может быть уголь, металлы, жидкости и керамика. К тому же процесс охлаждения производится воздушным путем или при помощи жидкостей, и это может быть не только вода.
