Замена радиатора печки Калина: доступные способы

Как известно, от качества и эффективности работы отопителя (печки) в салоне автомобиля напрямую зависит комфорт, безопасность, а также здоровье водителя и пассажиров. Более того, важным составным элементом системы отопления салона является радиатор печки, который фактически интегрирован в систему охлаждения двигателя.

Это значит, что если указанный радиатор вышел из строя, тогда печка не будет работать нормально. В случаях, когда течет радиатор печки, это может привести к утечкам ОЖ из системы охлаждения, что может стать причиной перегрева двигателя. Так или иначе, зачастую радиатор печки нужно ремонтировать или менять.

При этом доступ к данному элементу на многих авто сильно затруднен. Если рассматривать популярную модель Лада Калина, радиатор отопителя Калина также расположен в труднодоступном месте. Далее мы рассмотрим, где стоит радиатор печки Калина, а также как снять печку на Калине.

Замена печки Лада Калина: тонкости и нюансы

Итак, сразу отметим, что замена печки на Калине сопряжена с определенными сложностями. Причина заключается в том, что на практике такая деталь меняется не часто. По этой причине конструкторы расположили радиатор фактически внутри приборной панели. В результате замена радиатора отопителя на Лада Калина своими руками превращается в достаточно сложную и трудоемкую задачу.

Если вы не уверены в своих силах, лучше доверить выполнение данной процедуры опытным специалистам в автосервисе. Если же замена печки Калина выполняется самостоятельно, тогда рекомендуем ознакомиться с приведенным ниже материалом.

Важно понимать, чтобы добраться до отопителя, нужно снимать приборную панель. Однако, благодаря наработанным на практике методам также возможна замена радиатора печки без снятия торпеды (приборной панели). Получается, есть два способа замены радиатора печки на ВАЗ Калина, каждый из которых имеет как плюсы, так и минусы.

• Прежде всего, на Калина замена радиатора печки без снятия панели выглядит более привлекательным решением по ряду причин. Сразу отметим, способ действительно простой, однако нужно быть предельно аккуратным и осторожным. Дело в том, что при таком способе есть иск попадания тосола или антифриза на ЭБУ. Причина в том, что блок управления стоит в не самом подходящем и удобном месте.

При этом риски залить ЭБУ намного меньше, а также отсутствуют другие неприятные моменты, которых не избежать при выборе первого способа. Давайте рассмотрим указанные способы более подробно.

Печка Лада Калина: замена радиатора отопителя со снятием панели

Вполне очевидно, что для замены нужно будет снять панель приборов на Калине. Другими словами, чтобы ничего не пилить, а также плотно посадить радиатор печки на место, нужен полный разбор панели приборов.

• Чтобы поменять радиатор печки со снятием торпедо на Калине, сначала снимается минусовая клемма с аккумулятора, а также декоративное жабо (находится под капотом). Далее снимается корпус воздушного фильтра и АКБ, освободив доступ к патрубкам радиатора.
• После отсоединяются шланги, сливается антифриз. Теперь нужно отсоединить шланги на печку, выкрутить болт фиксации радиатора к моторному щиту.
• Затем в салоне нужно приступить к выкручиванию саморезов с двух сторон передней панели.
• Далее убирается декоративная накладка перед лобовым стеклом, снимаются дефлекторы воздуховодов, магнитола, ручки управления климатом.

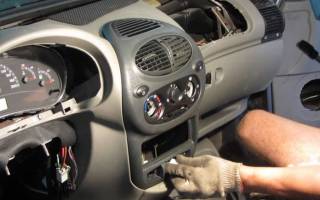

• Затем нужно снять блок управления климатом, отсоединяя провода и тяги. По окончании нужно вывернуть 2 шурупа, так как они держат панель.
• После можно снимать декоративный кожух рулевой колонки, подрулевые переключатели, замок зажигания. Чтобы снять саму панель, выкручиваются девять болтов. Затем с осторожностью (чтобы не оборвать проводку) панель извлекается из салона.
• Теперь открыт доступ к блоку отопителя (прикручен к вертикальным ребрам жесткости) Нужно отсоединить крепежи и вытащить элемент, выполнить ремонт и замену вышедших из строя деталей.

Обратите внимание, при разборке и сборке панели ЭБУ нужно отвести в сторону. Также отключать и подключать все электрические разъемы нужно аккуратно, чтобы не повредить защелки.

Печка на Калине: замена радиатора без снятия панели

После первого варианта рассмотрим способ замены радиатор печки Калина без снятия панели. Часть действий похожа, однако есть и отличия.

• Если коротко, сначала нужно снять минусовую клемму с АКБ, выполнить демонтаж кожуха руля, выкрутив болты крепления.
• После снимаются накладки педалей, руль и педальный узел. При снятии последнего педаль газа нужно выжать до конца, далее откручивается крепление тормоза.
• Сняв крепление тормоза на Калина, можно демонтировать патрубки радиатора отопителя.
• Теперь потребуется отпилить нижнюю часть панели. Выпиливаем столько, сколько нужно, чтобы снять крепления и достать радиатор печки.
• Затем нужно извлечь радиатор. Задача сложная, следует подобрать положение, чтобы радиатор печки удалось достать.

Как видно, радиатор отопителя на Калина без снятия панели можно поменять достаточно просто и быстро. Главный недостаток – необходимость пилить панель, что является неприемлемым для многих владельцев. В таком случае следует рассмотреть способ замены радиатора печки Lada Kalina со снятием панели приборов.

Выбор радиатора печки Калина

На практике, если рассматривать отопитель Калина, печка не самая лучшая и не особо надежная. Как правило, если не менять антифриз и не промывать систему, радиатор отопителя служит 4-5 лет, после чего начинаются проблемы.

Также к выходу из строя приводит загрязнение основного радиатора, рост давления и, как следствие, пробой трубки радиатора печки. По этой причине важно регулярно обслуживать систему охлаждения, убирать воздушные пробки, а также подбирать радиатор печки правильно, чтобы не повторять процедуру его замены по причине установки элемента низкого качества каждые 2-3 года.

Оригинальный радиатор легко устанавливается, без доработок и переделок. Что касается аналогов, можно взять Pekar 1118-8101060 или Fenox RO0001O7, а также Luzar LRH 0118. Еще можно выбрать радиатор печки Крафт для замены. В некоторых случаях владельцы отмечают, что аналог по качеству может быт лучше оригинала.

Что в итоге

Как видно, печка Калины не является сложной в плане устройства, однако доступ к радиатору печки затруднен. Отметим, что замена радиатора отопителя на Калине, в среднем, требуется каждые 3-4 года. По этой причине для замены рекомендуется подбирать или оригинальную деталь, или качественный аналог.

Это позволит как заменить радиатор печки рекомендуемым самим заводом-изготовителем способом, так и выполнить другие работы, в рамках которых торпедо на Калине нужно снимать.

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.

Почему двигатель перегревается или кипит, при этом радиатор охлаждения холодный. Признаки перегрева мотора, как не допустить серьезных последствий.

Отопитель ВАЗ 2107: устройство отопителя, доработка печки 2107, основные неисправности печки. Ремонт печки ВАЗ 2107, советы и рекомендации.

Не работает отопитель ВАЗ 2110: основные причины, по которым печка ВАЗ 2110 плохо греет. Диагностика, замена радиатора печки ВАЗ 2110, доработка.

Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.

Замена радиатора отопителя Калина

Четыреста рублей за час работы. Именно столько берут на СТО при ремонте вазовских автомобилей. А при замене радиатора печки Калины — 500 рублей. Откуда такая несправедливость, что делать в случае протечки радиатора отопителя и почему вся Калина собрана вокруг этого самого радиатора, а не радиатор внедрен в автомобиль, ответы на эти вопросы будем искать вместе.

Содержание:

Особенности замены радиатора печки на Калине

Есть только один официальный метод замены печки отопителя на Калине. И он внушает священный трепет — полная разборка салона, вынос передней панели, сидений и центральной консоли. Это отнимает массу времени, сил и нервов, а если просить помощи на СТО, то цена замены радиатора отопителя Калины может не вписаться в 4 тысячи.

Но торопиться не стоит. Если холодно в салоне, это не значит, что виноват во всем радиатор. Проблема может быть зарыта не так глубоко. Причиной плохой работы отопителя может быть воздушная пробка, которая не полностью пропускает антифриз в радиатор печки, а может и блокировать его полностью. Детально разбираться в этой проблеме не станем, достаточно сказать, что слив старую охлаждающую жидкость, промыв систему охлаждения и залив новую жидкость, можно избежать проблем с печкой.

Часто начинающие водители поднимают панику по поводу холодного салона просто по причине закрытых заслонок, забитого салонного фильтра или плохо работающего электродвигателя отопителя. Который тоже при замене требует либо акробатической подготовки, либо полного демонтажа салона. Также определенного опыта требует и кондиционер, который иногда попадает в салоны Калины и не всегда корректно взаимодействует с отопителем. Тем не менее, замена радиатора отопителя Калина актуальна не только при течи охлаждающей жидкости.

Причины выхода из строя отопителя

Практика эксплуатации Лада Калина говорит о том, что добираться до радиатора отопителя бывает нужно по таким причинам:

1. Если игнорировать салонный фильтр, не ставить его вообще, то радиатор довольно быстро засоряется пылью. Она постепенно накапливается в сотах радиатора, а после определенного количества грязевого нароста, радиатор перестает отдавать тепло.
2. Шлаки и кокс внутри радиатора отопителя. Типичная проблема, а возникает она тогда, когда владелец пользуется некачественной охлаждающей жидкостью или смешивает ее с не дистиллированной водой. В таких случаях промывка системы охлаждения помогает редко, а единственным выходом из этой ситуации становится замена радиатора печки.
3. Ослабление крепления калиновского радиатора печки приводит к появлению трещин в местах крепления патрубков. Решить эту проблему без демонтажа радиатора не удается.

Если все же замены радиатора не избежать, то для начала нужно выбрать хороший теплообменник, поскольку его замена будет незабываемой.

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок. Это спиралевидные пластиковые пластины, которые увеличивают на 25% эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Замена радиатора без снятия передней панели

Классический способ замены радиатора отопителя Калины видео которого мы представили на страничке, предполагает полный демонтаж салона. Вдвойне обидно, что приходится терять целый день, если менять радиатор самостоятельно, или пять тысяч и тоже целый день, если пользоваться услугами СТО.

Однако, есть способ, который позволяет проводить замену радиатора с меньшими трудозатратами и быстрее. Альтернативный способ замены заключается в том, что при помощи пилки от ножовки по металлу, перед удалением старого радиатора, из него вырезается сегмент с патрубками или же просто отрезаются патрубки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковые и их удаление займет от силы 15 минут. Следует учитывать еще некоторые нюансы при замене.

После удаления патрубков, чтобы не ослаблять переднюю панель, можно тоже сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае больше не придется демонтировать панель полностью при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (можно также снять блок крепления педали тормоза, хотя многие обходятся и без этого), укоротить штатную направляющую шпильку на 10 мм (крупными кусачками, плоскогубцами), вынуть старый радиатор и поставить на место новый.

Таким образом можно просто решить вопрос с заменой радиатора печки на Калине, сэкономить время и деньги. Пользуйтесь правильным антифризом и удачных всем зимних дорог!

Снятие и замена радиатора печки Лада Калина

Всем привет как вы уже поняли из прошлой статьи у меня на Калине потёк радиатор печки. Пришло время, пройти посвящение в калиноводы. Как говорится, истинный Калиновод хоть раз в жизни должен поменять радиатор печки. Итак, приступим к данному обряду.

Приобрёл я радиатор печки на Ладу Калину, антифриз, хомуты и шланги, а также черный герметик. Хомуты и шланги так на всякий случай, чтобы если что не бежать за ними в магазин.

Так, первым делом думаю снять аккумулятор, по любому мешать будет.

Также сниму корпус с фильтром. Ну, всё аккумулятор и корпус с фильтром снял.

Теперь буду сливать антифриз при помощи компрессора, таким способом удалось слить около 2-х литров антифриза, но всё равно без потери жидкости не обойдусь в лом полностью всё сливать.

Ну, всё ребята подготовительные работы закончены. Сейчас буду откручивать хомуты на патрубках и одну гайку крепления. Шпилька длинная придётся попотеть, чтобы открутить с неё гайку кто-то отпиливает половину, но я не стал. И да говорят, что гайку можно только с ямы открутить, но не чего подобного сверху прекрасно можно подлезть. Ну, всё снял патрубки с печки на картинке внизу можно увидеть, как течет антифриз и гайку тоже открутил.

Следующим шагом буду откручивать электронную педаль газа Калины, которая держится на четырёх гайках. Для этого потребуется ключ на 10. После того как открутил нужно отсоединить штекер и убрать педаль в сторону.

Теперь буду откручивать нижнюю пластмассу, у меня на одном саморезе сидит.

Далее нужно открутить железное крепление и ещё один саморез как видно на картинке.

Я принял решение вырезать люк при помощи сверла, чтобы вытащить радиатор печки Калины. Ну, начал я вырезать сломал два сверла, но все, же сделал люк.

Теперь буду пробовать вытаскивать радиатор, но он не особо хочет вылезать. Решил, не церемонится, и отпилить патрубки старого радиатора печки, а то они какие, то длинные и мешают.

Ну, все, наконец, то смог вытащить и в голову мгновенно пришла мысль как же новый то радиатор засунуть ведь у него патрубки вырезать нельзя. Ну, как говорится, нужно пробовать.
На картинке ниже видим старый радиатор, который потёк сразу видно.

В комплекте с новым радиатором печки шёл поролон некоторые говорят, зачем его клеить, но я наклеил.

Ну все теперь попытаюсь запихнуть новый радиатор печки, в общем не получается патрубки мешаются.

Буду вырезать дальше пластмассу. В общем, пришлось три раза подрезать, так как изначально я не знал, как нужно вырезать этот люк.

Ну, все, наконец, то получилось установить радиатор печки на место теперь нужно железку крепления отогнуть и просунуть патрубки.

Ну, в принципе все готово, единственное возникает проблема, как это всё собрать ведь пластмассу я разрезал на мелкие кусочки. Решил все эти кусочки склеить, при помощи супер клея как видно на картинке ниже вроде держится нормально.

Но если бы я знал изначально, я бы сразу вырезал такой лючок, отсюда возникает вопрос, почему нельзя было сразу сделать такой технологический люк на двух саморезах с завода не понятно. Далее я все собрал и обмазал черным герметиком. Выглядит, как мы видим на картинке не очень, но там снизу красота и не нужна.

Теперь нужно все собрать в обратном порядке, закрепить все патрубки, крепления, кстати, хомуты и шланги были в порядке, не пришлось менять. Дальше нужно поставить обратно корпус воздушного фильтра, также поставить аккумулятор залить жидкость и не забыть выгнать воздух из системы охлаждения. Ну, вот и все я рассказал свой опыт замены радиатора печки на автомобиле Лада Калина всем пока.

Видео по снятию и установке радиатора печки на Ладе Калине

Способы замены печки (радиатора отопителя) на Лада Калина

Многим владельцам автомобиля Лада Калина знакома ситуация, когда через отопитель в салон попадает антифриз, причём он может быть очень горячим, что влечёт за собой причинение травм водителю или пассажиру авто. Впрочем, обычно всё проявляется не так трагично – в виде лужи непонятной жидкости на центральной панели или на полу. Незамедлительно у автолюбителя возникает решение по замене неисправного радиатора печки, но самое интересное начинается тогда, когда он открывает заводскую инструкцию и пытается понять, как это сделать.

Где в «Лада Калина» находится радиатор отопителя

Расположение радиатора печки в Калине настолько неудобное, что по инструкции для его замены нужно перебрать почти половину машины: снять всю переднюю панель, сиденья, педали, не говоря уже о самом радиаторе и как минимум двух его патрубках. С годами на собственном опыте водители вывели альтернативные способы поменять отопитель, о них мы поговорим немного позже.
Где искать радиатор печки? Практически прямо за панелью приборов, и в этом корень всех неудобств, связанных с его заменой.

Так выглядит радиатор печки

Причины замены

1. Утечка охлаждающей жидкости.
2. Появление запаха антифриза в салоне.
3. Вместо тёплого воздуха при включении отопителя в салон поступает холодный воздух или антифриз.
4. Некомфортная обстановка внутри автомобиля с наступлением холодного времени года.

Как заменить своими руками: варианты

Самостоятельная замена радиатора отопителя на Калине возможна тремя способами:

• традиционным, согласно которому необходимо снять всю панель приборов в сборе с отопителем;
• комбинированным, предполагающим демонтаж только торпедо (без отопителя);
• народным, исключающим процедуру удаления приборной панели.

Что понадобится, чтобы поменять

Для осуществления действий по демонтажу узлов и агрегатов своими руками понадобятся:

• крестообразная отвёртка
• набор гаечных ключей
• ёмкость для охлаждающей жидкости
• свежий антифриз

Как произвести работы по мануалу (классический способ)

1. По заводской инструкции работа по демонтажу отопителя занимает от трёх до шести часов, включая подготовительный этап. Ниже кратко разобрана основная стадия демонтажа отопителя. Начать нужно с отсоединения минусового контакта аккумулятора.

Требуется отсоединить минусовую клемму АКБ перед демонтажом отопителя

По инструкции нужно снимать облицовку рамы лобового стекла

Предварительно слив ОЖ, разъедините шланги отопителя

Отсоединение крепления отопителя

Альтернативные способы снятия «печки»

Вполне естественно, что описанные в руководстве процедуры, растягивающиеся порой на непозволительно большой промежуток времени, подстегнули фантазию автолюбителей, которые изобрели собственные, более простые, но зачастую менее аккуратные способы демонтажа радиатора печки. Методом проб и ошибок относительно приемлемая альтернатива была найдена.

Без демонтажа лобового стекла

В данном случае облицовка лобового стекла и салонный фильтр остаются на своих местах. Грубо говоря, производится меньше подготовительных операций. Зато алгоритм основного этапа работ в корне отличается от традиционного. Выглядит он так:

1. Отсоединяем тросик педали газа.
2. Снимаем педаль.
3. Демонтируем датчик включения задних габаритных огней.
4. Отключаем педаль тормоза от её привода, отсоединив стопорную скобу и металлический палец.
5. Снимаем рулевую колонку.
6. Снимаем обшивку на левой стороне торпедо.

Без снятия торпедо и панели

Ещё один способ заключается в демонтаже «печки» без снятия торпедо. Последовательность действий:

1. Слив охлаждающей жидкости.
2. Демонтаж крышки радиатора и педали газа. Откручиваются три гайки на 10.

Для снятия отопителя без разборки торпедо придётся отвинчивать крышку

Снимается шток педали тормоза со стопорным кольцом

Радиатор извлекается через разрезанную обшивку

Наконец-то радиатор извлечён!

Описанный выше способ хорош тем, что получается меньше трудозатрат и потерянного времени, но потом придётся заделывать дыру, которая осталась в обшивке, при помощи шумоизоляционного материала или вибропласта.

Разные способы замены на видео

Отличия алгоритма на авто с кондиционером

«Калина» с кондиционером имеет два радиатора отопителя и отличный от моделей без климат-контроля регулятор температуры в салоне. Радиаторов два, так как через один из них проходит фреон кондиционера, а по-другому – антифриз, как в авто без климатической установки. Соответственно, регулятор температуры даёт проходить воздуху через один из радиаторов, в зависимости от своего положения. Демонтировать такую конструкцию и заменить нужные элементы самостоятельно будет сложнее.

Понять, что печка пришла в негодность, получается не сразу, поскольку вытекающая жидкость быстро испаряется и напоминает о себе лишь специфическим запахом. При замене радиатора нужно аккуратно складывать снимаемые части, не отступать от инструкции и соблюдать меры предосторожности.
