Здравствуйте! Если вы не знайте как поменять моторчик печки на ВАЗ 2114, 2115, 2109 и задались вопросом как достать моторчик печки ВАЗ, то Вы попали по адресу. Ответы на свои вопросы Вы найдёте ниже, а если, вдруг, что-то не понятно — задавайте Ваш вопрос в комментариях.

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

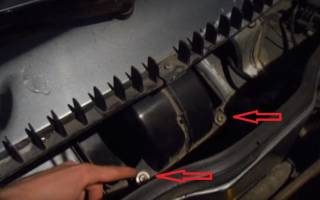

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.
