Патрубок радиатора системы охлаждения ВАЗ 21073

Здравствуйте, читатель блога RtiIvaz.ru. В этой статье рассмотрим, как поменять патрубки системы охлаждения на ВАЗ 21073 инжектор, с алюминиевым радиатором.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

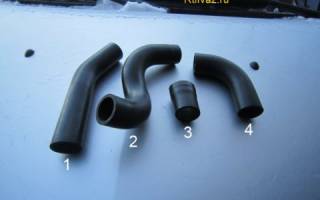

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

1. Отводящий патрубок,
2. Подводящий патрубок,
3. Муфта водяного насоса,
4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Пока жидкость вытекает, мы ключом (удобнее для этого применить торцевые головки) на 8 или на 7 мм, в зависимости от того какие хомуты применены в вашем автомобиле, ослабляем хомуты. Снимать сразу резиновые патрубки не рекомендую, поскольку жидкость еще не вся вытекла из системы охлаждения. Дождемся, когда жидкость из блока перестанет течь, затем приступим к радиатору.

Выкручиваем пробку в нижней части радиатора и тут же вставляем в отверстие шланг, чтобы избежать напрасных потерь жидкости. Пробка эта показана на следующем рисунке:

РИС. 5. Расположение и вид сливной пробки основного радиатора.

Дожидаемся, когда из основного радиатора вытечет вся охлаждающая жидкость. Теперь мы можем смело приступить к демонтажу патрубков радиатора ваз 2107 с инжекторным двигателем (см.видео).

С термостата патрубки можно сразу не снимать. Обычно термостат извлекают вместе с ними, поскольку на снятом термостате их демонтировать легче. Ну вот, мы сняли все и теперь надо внимательно сравнить все новые патрубки со старыми, чтобы их длина, форма и диаметр в точности совпадали. Иначе они могут быть установлены неправильно, вследствие чего в местах изгиба могут появиться деформации.

Также если какой нибудь из них окажется коротким, то он может попросту порваться в процессе эксплуатации. Перед установкой каждого патрубка рекомендую хорошенько почистить посадочные места и смазать тонким слоем герметика.

С герметикой надо быть поаккуратнее, обычно мажут тонким слоем, и шланг надевают только через пятнадцать минут. Это надо чтобы герметик немного схватился. И я, обычно, стараюсь после установки всех шлангов, оставить все это на ночь. За это время герметик окончательно схватится, вследствие чего вероятность появления течи в месте соединения будет минимальной.

Сначала надеваем патрубки на термостат, но не затягиваем хомуты. При установке его на свое место может оказаться, что какой нибудь из них одет не совсем в том положении, в котором должен быть.

Термостат вместе с патрубками устанавливаем на свое место, все концы надеваем на свои места. Далее убедившись, что они сидят правильно, без перекосов и деформаций, можно уже окончательно затягивать хомуты. Таким же образом устанавливаем все остальные патрубки, затягиваем хомуты, и как уже говорилось выше, оставим до утра или хотя бы не менее двух часов.

По происшествии этого времени, закручиваем на место сливную пробку радиатора и закрываем кран блока.

Затем можно заливать охлаждающую жидкость. Перед этим надо бы открыть кран печки и снять два шланга, которые присоединены к дроссельной заслонке. Это нужно чтобы из системы охлаждения удалялся весь воздух. Иначе могут возникнуть воздушные пробки, и полное охлаждение двигателя не будет происходить.

Имейте в виду, что жидкости должно уйти около девяти литров. Если вы залили меньшее количество и при этом радиатор заполнился, это значит, что где то образовалась воздушная пробка и жидкость не проникла во всю систему охлаждения. А это чревато последствиями перегрева двигателя.

После заливки жидкости, пробуем завести двигатель, и внимательно осмотреть все места соединения резины с металлом. Иногда даже можно это сделать на ощупь и посмотреть на пальцы, нет ли там капель жидкости. Если они присутствуют, то нужно подтянуть хомут в этом месте, или найти причину подтекания. Иногда это бывает, если штуцер, на который надевается патрубок, либо помят, либо на нем есть трещина.

Если жидкость в радиаторе убывает, надо подливать ее до уровня нижней кромки заливной горловины. Жидкость в радиаторе может убывать, потому что как только вы завели двигатель, водяной насос разгоняет ее по всей системе. Проверив все патрубки радиатора, и убедившись, что на них нет течи, включите отопитель салона, он должен подавать теплый воздух.

Убедившись что все работает как надо, проверьте уровень в радиаторе охлаждения и закройте его пробку. Долейте, в случае надобности охл. жидкость в расширительный бачок до требуемого уровня.

См. видео:

Еще один момент: после замены патрубков радиатора, я обычно, даю двигателю поработать до тех пор, пока не включится электрический вентилятор охлаждения. Это говорит о том, что вы все сделали правильно, и система охлаждения работает, так как должно быть.

Ну вот, на этом заканчиваю статью, и надеюсь на то, что пригодится в процессе ремонта вашего автомобиля.

Патрубки на ВАЗ 2107 — неисправности и особенности замены

В конструкции системы охлаждения всех автомобилей, в том числе и ВАЗ 2107, применяются патрубки. Это магистрали, соединяющие элементы системы, и обеспечивающие транспортировку охлаждающей жидкости. По трубкам протекает ОЖ, поэтому главное их условие — это герметичность. Причиной нарушения герметичности системы охлаждения ВАЗ 2107 могут быть патрубки, с особенностями замены которых разберемся в материале.

Причины замены

Рассматриваемые элементы играют очень важную роль в системе, и при их неисправности, возникает утечка жидкости. Если жидкость вытечет из системы полностью или снизится ниже уровня, то это станет причиной перегрева и заклинивания двигателя. На автомобилях ВАЗ 2107 карбюратор и инжектор устанавливаются резиновые патрубки системы охлаждения, которые имеют незначительные отличия. При их выборе главное оговаривать, для какого типа двигателя приобретаются устройства.

Их замена выполняется не только тогда, когда обнаруживается повреждение. Наиболее распространенный случай необходимости замены патрубков на ВАЗ-2107 — когда уровень ОЖ все время постепенно снижается. Это может означать наличие утечки в системе, возникающей, в большинстве случаев, в шлангах системы охлаждения. Чтобы убедиться в этом, понадобится произвести визуальный осмотр.

Причинами необходимости замены шлангов охлаждающей системы семерки являются такие факторы:

1. Мелкое повреждение патрубка, которое со временем будет увеличиваться, поэтому при обнаружении утечки, нужно немедленно принять меры.
2. Течь из соединений по причине ослабления или повреждения хомутов, но в таком случае устранить поломку можно без замены шлангов.
3. Наличие мелких повреждений и дефектов — это повод для того, чтобы осуществить замену элементов.
4. Порыв патрубка, что может возникнуть в случае продолжительной эксплуатации элементов без их замены. Чтобы исключить такие случае, требуется регулярно производить замену устройств в зависимости от пробега.

Если осуществляется замена старых шлангов на новые, то рекомендуется выбирать силиконовые шланги, которые в несколько раз эффективней резиновых.

Необходимые инструменты и материалы

Процедура замены шлангов системы охлаждения не трудная, но трудоемкая, так как понадобится сливать ОЖ. Если жидкость вытекла, тогда проще, но перед установкой новых патрубков, понадобится демонтировать старые. Перед началом замены, понадобится подготовить необходимые инструменты и материалы.

Из материалов понадобится комплект патрубков, которые для инжекторной и карбюраторной семерки отличаются. Это отличие заключается в расположении отверстий радиатора. Именно поэтому патрубок радиатора на карбюраторной семерке длиннее, чем на инжекторной.

Кроме комплекта шлангов, понадобятся хомуты для стяжки, диаметр которых должен соответствовать размерам патрубков. Это хомуты диаметром 35-50 мм, количество которых должно быть не менее 8 штук. Причем рекомендуется покупать не самые дешевые, а качественные устройства, так как они играют очень значимую роль. Герметик использовать не обязательно, но если решаете им воспользоваться, то нужно выбирать только среди жаропрочных. После замены, останется залить тосол или ОЖ, если предыдущая непригодна к использованию.

Из инструментов понадобится минимальный набор — отвертка или ключ для вывинчивания хомутов. Кстати использовать старые хомуты не рекомендуется, так как они также имеют определенный ресурс.

Процесс замены патрубков

Как произвести замену патрубков системы охлаждения на ВАЗ 2107, рассмотрим более детально. Первоначально понадобится из системы слить тосол или антифриз, а зависимости от того, чему отдает предпочтение владелец авто. Инструкция по сливу ОЖ представлена на сайте. Далее приступаем к снятию патрубков:

1. Выкрутить крепления хомутов, используя отвертку или ключ. Рекомендуется использовать торцевой ключ на «6», «7» или «8» в зависимости от типа хомутов. Ослабить рекомендуется все хомуты, но при этом не отсоединять шланги.
2. Если ОЖ была слита из блока двигателя, то не забываем выкрутить сливную пробку на радиаторе.
3. Приступаем к демонтажу элементов. Шланги, к которым подсоединен термостат, следует снять вместе с устройством. При демонтаже рекомендуется запоминать места расположения всех шлангов.
4. Когда все элементы будут демонтированы, следует приступить к зачистке поверхности отверстий, к которым будут подсоединяться новые шланги. Делать это рекомендуется мелкой шкуркой. Стоит отметить, что силиконовые шланги одеваются намного легче, чем резиновые, и служат намного дольше.
5. После зачистки поверхности отверстий, можно приступать к установке новых патрубков. Стоит отметить, что патрубок воздушного фильтра ВАЗ 2107 не входит в комплектацию, и его замена осуществляется отдельно (если нужно).
6. Если используется герметик, то наносить его нужно на поверхность отверстия, куда будет надеваться шланг. После нанесения герметика, следует подождать несколько минут, и осуществлять установку шлангов.
7. Фиксируются места соединения хомутами. Причем некоторые водители предпочитают использовать по два хомута для надежности, что также допустимо.
8. Верхний патрубок следует устанавливать с предварительно подсоединенным термостатом, зафиксировав его хомутами.
9. После того, как все патрубки будут заменены, нужно еще раз убедиться в том, что хомуты затянуты.

Если работы проводились с применением герметика, то следует после окончания работ подождать не менее 3-5 часов, и только после этого заливать антифриз. Перед заливкой антифриза убедитесь, что сливные пробки на блоке двигателя и радиаторе закручены. При заливании антифриза нужно внимательно осматривать места соединения шлангов, где не должна появляться течь.

В завершении работ заводим двигатель, и тщательно проверяем отсутствие течи ОЖ. Первое время нужно периодически проверять уровень антифриза в расширительном бачке, который не должен уменьшаться. Дайте поработать двигателю до момента, пока не запустится вентилятор. Если течи ОЖ нет, значит все сделано правильно и аккуратно, и можно забыть о проблеме с неисправными патрубками и подтекающей жидкостью.

Печка Ваз 2107

За обогрев салона ВАЗ 2107 отвечает отопительная система, использующая тепло охлаждающей жидкости. Данная схема, признанная оптимальной для машин с ДВС, нашла применения в автомобилях с середины 20 века.

Как любой узел автомобиля, печка ВАЗ 2107 может перестать работать. Зимой такая поломка делает эксплуатацию авто невозможной: стекла потеют или покрываются изморозью, из-за чего ухудшается обзор. Для эффективного ремонта необходимо хорошо знать устройство системы обогрева салона.

Устройство и работа системы отопления ВАЗ 2107

Система включает следующие составляющие:

1. Отопитель ВАЗ 2107, задача которого – нагревать воздух. Главный элемент отопителя – радиатор, через который циркулирует охлаждающая жидкость.
2. Вентилятор, направляющий нагретый воздух в салон. Он крепится в кожухе посредством эластичных подушек, гасящих вибрацию.
3. Система управления отопителя, включающая кнопку вентилятора, ручки и заслонки системы управления режимами обогрева.

Система отопления работает так:

Через решетки на капоте воздух попадает в коробку воздухопритока, расположенную в моторном отсеке возле лобового стекла.

В случае дождя или ливня вода отделяется от воздуха и стекает в отверстия в коробке. Это позволяет пользоваться печкой в любую погоду, но пока радиатор не нагреется, попадающий во время дождя в салон воздух будет сырым.

Воздушный поток направляется в отопитель ВАЗ 2107 и нагревается, проходя через радиатор. Нагрев регулируется с помощью крана, который регулирует количество проходящей охлаждающей жидкости. Управление краном производится посредством гибкой тяги, присоединенной к рычагу управления.

Во время движения воздушный поток попадает в подкапотное пространство и воздух самостоятельно поступает в отопитель. Во время остановки или при малой скорости движения используется электровентилятор, управляемый переключателем, имеющем три положения: «выключено», «полная скорость» и «малая скорость». Пониженная скорость обеспечивается путем включения электродвигателя через резистор, уменьшающий напряжение на обмотке двигателя.

После радиатора воздух попадает в воздухопроводы и выходит через дефлекторы, позволяющие менять направление потока. Теплый воздух может быть направлен на лобовое и боковые стекла, под ноги водителю и переднему пассажиру.

Управляющие элементы воздушного потока от печки ВАЗ 2107:

• Воздухораспределительная крышка вентилятора, регулирующая поток воздуха.
• Рычаги и рукоятки, меняющие положение крышек притока воздуха и заслонок, регулирующих обдув.

Прежде чем осуществлять ремонт печки ВАЗ 2107 необходимо разобраться в причинах неисправности.

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

Другой вид поломки – утечка антифриза. Это проявляется в появлении конденсата на стеклах или утечке антифриза в салон под ноги пассажира и водителя. Причины тут такие:

• Антифриз утекает через кран отопителя. В этом случае его можно заменить, не снимая радиатор.
• Утечка происходит через лопнувший патрубок. Решение – замена патрубка на новый.
• Потек радиатор отопителя. В таком случае ремонт печки ВАЗ 2107 заключается в пайке или замене радиатора.

При утечке антифриза при поломке отопителя ремонт надо производить безотлагательно – этиленгликоль, содержащийся в антифризе, токсичен и вдыхание его паров наносит серьезный вред организму.

Демонтаж радиатора отопления ВАЗ 2107

Для выполнения работы нужна крестовая отвертка и комплект ключей (рожковых и торцовых).

• ослабить хомуты крепления шлангов отопителя, находящиеся в моторном отсеке;
• снять шланги с патрубков радиатора отопителя (при этом возможна небольшая утечка антифриза);
• открутить саморезы, фиксирующие резиновый уплотнитель;
• демонтировать уплотнитель;
• открутить панель магнитолы;
• отсоединить трос от крана печки ВАЗ 2107;
• используя отвертку, демонтировать скобы на кожухе вентилятора;
• опустить кожух вниз;
• извлечь радиатор отопителя.

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107.

Сборка отопителя ВАЗ 2107

Ремонт печки ВАЗ 2107 завершает сборка отопителя. Собирают его в последовательности, обратной разборке. Работа имеет ряд особенностей:

• резиновые прокладки необходимо заменить на новые и смазать их силиконовым герметиком;
• перед сборкой отопителя к радиатору необходимо прикрепить патрубки и кран;
• нельзя перетягивать гайки, чтоб не раздавить прокладки;
• перед надеванием резиновых шлангов внешнюю поверхность металлических патрубков радиатора необходимо обработать герметиком;
• после того, как отопитель ВАЗ 2107 собран и подключен, надо не забыть долить в систему антифриз и проверить ее герметичность.

Важно: ремонт печки ВАЗ 2107 должен производиться в комплексе с проверкой исправности узлов системы охлаждения двигателя. Такой подход позволяет точно установить причину поломки и надежно устранить ее.

Тюнинг печки ВАЗ 2107

Улучшить отопитель ВАЗ 2107 можно, установив дополнительный вентилятор для усиления потока воздуха к стеклам. Другой распространенный вид тюнинга печки ВАЗ 2107 – замена переключателя режимов вентилятора на кнопку.

Замена трубки помпы ваз 2107

Выход со строя помпы ВАЗ 2107, или водяного насоса, может выражаться в двух поломка: образовании течи охлаждающей жидкости и появлении гула или стука. При первой неисправности требуется немедленная замена, так как постепенное вытекание охлаждающей жидкости может привести к перегреву или даже заклиниванию двигателя. Появление гула является первым признаком выхода со строя подшипника, и может, со временем, привести к остановке помпы. Следствием этого, как и в первом случае, может стать перегрев двигателя ВАЗ 2107. Так что замена станет лишь делом времени, и тянуть с ней не стоит.

Для выполнения работы по замене понадобится минимум инструмента:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Ключ на 17;
• Отвертка;
• Емкость для сбора охлаждающей жидкости.

Из запасных частей и материалов следует запастись новой помпой и охлаждающей жидкостью, так как при выполнении работы потребуется ее доливка или замена. Выбирая новую помпу, рекомендуется покупать родную вазовскую, заводского изготовления. Другие могут оказаться худшего качества, и в результате может оказаться, что деньги и время потрачены абсолютно зря, и в ближайшее время потребуется новая замена.

Собрав все необходимое, можно приступать непосредственно к замене помпы ВАЗ 2107. Процедура абсолютно не сложная, доступна даже начинающему автолюбителю. Пользуясь случаем, можно также заменить охлаждающую жидкость в системе. Для начала необходимо слить охлаждающую жидкость из блока двигателя, или из всей системы, если все же решили ее заменить. Для этого необходимо выкрутить болт в блоке (и в радиаторе, в том случае, если выполняется полная замена), предварительно сняв пробку на радиаторе.

Далее, при помощи ключа на 17 отпускаем гайку натяжения генератора и снимаем приводной ремень со шкива помпы.

Тем же ключом на 17 откручиваем скобу крепления. После этого, придерживая шкив отверткой, откручиваем три болта крепления и снимаем его с вала.

В последнюю очередь, откручиваем четыре болта крепления помпы к блоку цилиндров двигателя.

Теперь ее больше ничего не держит, смело снимаем помпу с двигателя ВАЗ 2107. Перед установкой новой очищаем посадочное место от смазки. Также при установке новой помпы, обязательна замена прокладки, иначе придется повторять всю процедуру заново. Для обеспечения герметичности системы настоятельно рекомендуется прокладку посадить на герметик.

Установка помпы ВАЗ 2107 производится в обратной последовательности. Сложностей в процессе сборки возникнуть не должно. Единственное, на что следует обратить особое внимание, это на натяжку ремня привода генератора. Слишком сильно натянутый ремень может быстро выйти из строя, а недостаточная натяжка может привести к пробуксовке ремня, и как следствие, к пропаданию зарядки или перегреву двигателя.

По окончании процедуры, следует залить охлаждающую жидкость. Нужно не забыть открыть кран отопителя, чтобы исключить образование воздушных пробок в системе охлаждения. Залив жидкость до нужного уровня, заведите двигатель и прогрейте его до рабочей температуры. Дав поработать ему некоторое время, заглушите двигатель, и, дав ему остыть, долейте недостающий объем. Также проверьте отсутствие течи на вновь установленной помпе, и натяжку ремня. После этого автомобиль ВАЗ 2107 полностью готов к эксплуатации.

Во время функционирования двигателя внутреннего сгорания происходит его нагревание. Чтобы избежать чрезмерного перегревания двигателя, в автомобилях используют систему водяного охлаждения. На автомобилях ВАЗ 2107 также используется водяная система охлаждения, ключевым механизмом которой выступает водяной насос. Именно благодаря ему осуществляется циркуляция охлаждающей жидкости в системе. Замена помпы ВАЗ-2107 проводится в случае, когда механизм выходит из строя. Более подробно об этом узнаем из материала.

Назначение помпы ВАЗ 2107

Водяной насос представляет собой устройство, главными механизмами которого являются вал и крыльчатка. Вал насоса приводится в движение посредством передачи крутящего момента от коленвала двигателя. Крутящий момент передается посредством шкива и ременной передачи, соединяющей между собой такие узлы, как коленвал и генератор.

На автомобилях ВАЗ 2107 карбюраторного типа первых лет выпуска, шкив помпы используется еще и для крепления вентилятора принудительного охлаждения. Современные же модели ВАЗ 2107 инжекторного и карбюраторного типов оснащены электровентиляторами охлаждения, поэтому необходимость приведения в движение вентилятора отсутствует.

Циркуляцию охлаждающей жидкости помпа обеспечивает в постоянном режиме после запуска двигателя автомобиля. Если насос не будет функционировать, то нарушится цикл охлаждения, что приведет к избыточному перегреву мотора и выходу его из строя. Очень важно прибегать к замене помпы своевременно, в противном случае, последствия будут фатальными.

Неисправности водяного насоса

Помпа имеет довольно простую конструкцию, поэтому неисправности определить не составит большого труда. Неисправности могут быть связаны с выходом из строя подшипников, а также возможна утечка охлаждающей жидкости при износе уплотнительных сальников. Такие неполадки имеют различные виды последствий:

1. При утечке ОЖ произойдет понижение уровня антифириза, и также перегрев двигателя. Если протекает ОЖ, то восполнить ее недостаток можно с помощью доливания антифириза или воды. При возникновении утечки жидкости важно своевременно определить такой вид поломки.
2. При заклинивании подшипников последствия такого явления становятся причиной обрыва ремня. В таком случае продолжать движение категорически противопоказано.

Замена помпы на автомобиле ВАЗ 2107 инжектор или карбюратор при возникновении вышеперечисленных причин требуется в обязательном порядке. В домашних условиях можно осуществить ремонт помпы ВАЗ 2107 своими руками. Как это сделать, показано в видеоролике внизу.

Однако специалисты не рекомендуют прибегать к ремонту изделия, так как намного проще и эффективнее заменить насос, чем покупать ремкомплект и выполнять ремонтные работы. Особенно важно уделить внимание целостности основных устройств насоса.

Что необходимо для замены

Чтобы заменить помпу, потребуется воспользоваться необходимым инструментом. К таковым инструментам относятся:

1. Ключи на 8,10,13 и 17.
2. Емкость, чтобы слить тосол из системы.
3. Отвертка.

Первым делом необходимо слить охлаждающую жидкость из системы, и только после этого можно приступать к выполнению работ по замене устройства. Процесс замены водяного насоса не представляет никаких трудностей, но при выполнении работ важно соблюдать четкую последовательность. О том, как сливается жидкость и осуществляется замена помпы на ВАЗ-2107, рассмотрим далее.

Как снять помпу с машины: пошаговая инструкция

Чтобы заменить водяной насос на автомобиле ВАЗ 2107, требуется слить ОЖ. Делается это путем снятия крышки с радиатора, а также последовательного откручивания пробки на радиаторе и блоке цилиндров. После слива антифриза можно прибегнуть к началу работ по замене водяного насоса. Пошаговая инструкция по замене помпы на автомобиле ВАЗ 2107:

1. Ослабляя гайку крепления корпуса генератора, следует демонтировать ремень.
2. Используя ключ на «13», требуется вывинтить болтовые соединения, посредством которых фиксируется шкив помпы. После вывинчивания болтов, следует его демонтировать.
3. Вывинтить крепления трубок для подачи охлаждающей жидкости, после чего их демонтировать.
4. Выполнить процесс вывинчивания болтовых соединений, посредством которых фиксируется насос, после чего ее демонтировать.
5. После того, как насос будет демонтирован, требуется обязательно осуществить замену герметизирующей прокладки. Старую прокладку следует менять обязательно.
6. Вывинтить 4 крепежные гайки насоса, после чего разобрать его.
7. Осуществить установку новой помпы вместе с уплотнительными кольцами. Повторно использовать уплотнительные кольца, как и прокладку, нельзя.
8. Теперь можно собрать все детали в последовательности обратной снятию.

Из вышеописанной инструкции видно, что процесс замены помпы не представляет особой сложности. Прежде чем прибегать к таковым действиям, следует выяснить, как проверить водяной насос. Проверка исправности водяного насоса предусматривает выполнение таких процедур:

1. Обнаружение течи антифриза. Если из строя выходит водяной насос, то неизбежно возникновение течи ОЖ. Следует осуществить осмотр места расположения корпуса водяного насоса.
2. Возникновение посторонних шумов. Если устройство издает посторонние шумы, то это причина того, что вскоре потребуется его замена.
3. Образование избыточной вибрации. Избыточная вибрация свидетельствует о неисправности подшипников.
4. Загрязнение системы. Если длительное время не осуществлять замену антифриза, то это обязательно станет причиной выхода из строя помпы.

Помпа представляет собой важный механизм в устройстве каждого автомобиля. Исправность и эффективность работы данного узла влияет на качество охлаждения мотора, а также его целостность.

Водяной насос автомобиля ВАЗ 2107 довольно надежная штука, но иногда и она способна давать сбои. Обычно она преждевременно изнашивается, если сильно перетянуть ремень генератора. То есть, подшипник разбивается и эффективность работы резко падает. Это может привести к перегреву двигателя, поэтому тянуть с заменой не стоит.

В руководстве, которое приведено ниже, будет показан пример замены вместе с корпусом, хотя этого делать нет необходимости в рядовых случаях.

Инструмент, необходимый для работы

• Большая и маленькая трещотка
• Удлинитель
• Торцевые головки на 10 и 13
• Рожковый ключ на 13
• Отвертка плоская

Порядок замены помпы

Разумеется, что перед тем, как приступать к этому ремонту, нам необходимо выполнить некоторые подготовительные моменты, а именно:

Берем отвертку и ослабляем хомут патрубка, который подходит к помпе. Более наглядно показано на фото ниже:

После чего можно снять патрубок, приложив определенное усилие. результат показан на фото ниже:

Далее нужно открутить и снять тонкую трубку подвода охлаждающей жидкости. Имейте ввиду, что трубка очень «нежная» и с ней нужно действовать очень осторожно, чтобы не сломать. Лучше всего применять при этом трещоточную рукоятку с головкой на 10 мм. Наглядно смотрите внизу:

Теперь стоит аккуратно и без лишний усилий отвести трубку в сторону:

Самый блинный болт крепления корпуса помпы ВАЗ 2107 находится сверху и его нам нужно отвернуть первым делом:

После чего постараться извлечь его из отверстий. Это не всегда оказывается легко сделать, но можно побрызгать проникающей смазкой, чтобы облегчить себе работу:

Остается отвернуть два болта крепления водяного насоса снизу. Они расположены таким образом, что лучше всего применять именно рожковый ключ:

На данном этапе практически все готово и теперь можно аккуратно снимать помпу с автомобиля вместе с ее корпусом. Обратите внимание еще раз, что в большинстве случае приходится снимать водяной насос отдельно, поэтому выполнение этого ремонта может быть проще и быстрее в несколько раз.

Ниже показан конечный итог, когда весь агрегат в сборе снят с автомобиля:

Установка проводится в обратной последовательности. Цена новой помпы на ВАЗ 2107 примерно составляет около 700-1000 рублей. Стоимость зависит от производителя. Не забывайте, что крайне желательно произвести и замену всех прокладок, которые были нарушены при данном ремонте.
