Устройство печки ВАЗ-21099

Ни о какой комфортабельности во время поездок на автомобиле ВАЗ-21099 не было бы и речи, если бы салон этого седана не комплектовался системой отопления. Причем обеспечение комфортной температуры в салоне можно считать второстепенной задачей, а основной – обогрев стекол (лобового и боковых передних дверей) для обеспечения обзорности в условиях сниженных температур.

На ВАЗ-21099 используется классическая для всех авто система отопления, в которой нагрев воздуха осуществляется при помощи дополнительного радиатора системы охлаждения, устанавливаемого в салоне под приборной панелью. Благодаря такому месту расположения удается обеспечить обогрев нескольких зон – обдув на лобовые и боковые стекла, под ноги и непосредственно в сам салон.

Для обеспечения эффективности работы печки необходимо, чтобы движение потока было не самовольным (за счет перепада температуры), а принудительным. И для этого система обогрева дополнительно комплектуется вентилятором с электроприводом.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам.
В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

labavto.com

Печка на любом авто, в том числе ВАЗ 2109, предназначена для отопления салона авто в холодное время года. Неисправности этого агрегата приведут к менее комфортному управлению автомобилем, поэтому водителю в любом случае нужно знать о возможных поломках и способах их устранения. Подробнее об этом мы расскажем ниже.

Типичные неисправности

Где находится система отопления на отечественной девятке? Как разбирать и снимать шланги для ремонта, по каким причинам устройство может переставать работать? Если не греет печка ВАЗ 2109, в первую очередь нужно разобраться в причинах, по которым это происходит.

Радиаторное устройство для отопительной системы

Причины

Если перестала работать печка ВАЗ 2109, причин для этого может быть несколько:

1. Не работает вентилятор печки. В соответствии со схемой подключения, проблема может заключаться в неработоспособном вентиляторе отопительного устройства. Иногда причина заключается в выходе из строя самого переключателя вентилятора или обрыве и окислении проводки.
2. Еще одной причиной, по которой не работает печка ВАЗ, могут быть забитые воздуховоды. Они могут забиться листьями прочим мусором, который падает на машину во время стоянки. Иногда не греет печка ВАЗ из-за закрытых заслонок воздуховодов.
3. На ваз 2109 не греть отопитель может из-за радиатора, эта проблема является одной из самых распространенных. Радиатор отопителя ВАЗ 2109 или ВАЗ 21099 может быть забит грязью, из-за чего антифриз не может циркулировать по системе. В некоторых случаях проблемой является краник печки, который не открывается, также это может быть связано со слишком низким уровнем хладагента в охладительной системе. Если в системе имеется воздушная пробка, это также приведет к недостаточному отоплению салона транспортного средства. Если радиатор печки ВАЗ 2109 работает нормально, возможно, силовой агрегат просто не может прогреться до рабочей температуры. Гораздо реже причиной невозможности отопления салона является сломавшаяся помпа.

Кран отопителя для девятки

Способы устранения

Как разобрать отопитель на ВАЗ 2109 и как устранить неисправность?

1. В первую очередь, необходимо проверить, функционирует ли вентилирующее устройство схемы, для этого включите зажигание и отопитель салона, сначала на самую низкую мощность. В том случае, если устройство работает нормально, это будет слышно. Перед тем, ка снять печку для ремонта и менять или продувать патрубки, необходимо удостовериться в том, что вентилятор вышел из строя. Попробуйте зачистить контакты подключения проводов питания — иногда их окисление приводит к невозможности работы элемента. В том случае, если путем диагностики вы выявили, что вентилирующее устройство рабочее, но оно все равно не включается, проблему следует искать в проводке.
2. Следующим этапом диагностики системы отопления ВАЗ будет проверка воздушного потока. Включите отопитель на максимум и проверьте, насколько хорошо он дует из разных воздуховодов — на лобовое и боковые стекла, в ноги. При функционирующем вентиляторе и отсутствии хорошего воздушного потока из воздуховодов, необходимо произвести диагностику самих воздуходувок — возможно, они просто закрыты.
3. Радиатор может не работать только из-за того, что через него не проходит антифриз. Как правило, это обусловлено тем, что система попросту забивается из-за использования в ней старого расходного материала, в котором образовался осадок, собирающийся в патрубках печки. Так что для начала необходимо слить из системы расходный материал и произвести ее промывку, в частности, патрубков, от осадков. Жидкость для промывки патрубков можно найти в любом автомагазине. Купленное средство заливается в охладительную систему, затем запускается двигатель, который должен поработать определенное время в соответствии с инструкцией. Если после слива из патрубков промывочного средства вы заметили грязь и осадок, это говорит о необходимости залива нового антифриза. Замена патрубков происходит в тех случаях, когда промывочное средство не может удалить весь осадок из системы, который прочно засел именно в магистралях. В том случае, если радиаторное устройство забито, другого выхода, кроме как замена радиатора печки ВАЗ 2109, нет.
4. Кран печки ВАЗ, как показывает практика — это одно из слабых мест схемы. Кран отопителя открывается и закрывается путем установки регулятора на панели. Этот регулятор связан с краном благодаря тяге. В том случае, если тяга очень слабая, ее можно попытаться отрегулировать. Замена крана печки ВАЗ производится в том случае, если элемент никак не реагирует на регулировку.
5. Если проблема неработоспособности агрегата обусловлена низким уровнем антифриза в системе, его нужно просто восполнить. Но при этом следует определить причину, по которой произошла утечка, чтобы в будущем эта проблема вас больше не тревожила.
6. Как сказано выше, проблема может заключаться том, что мотор не прогревается до нужной температуры, обычно это обусловлено выходом из строя термостата.
7. Вышедший из строя электродвигатель агрегата. Поломка моторчика печки ваз приведет к невозможности отопления салона авто. Если механизм вышел из строя, решить вопрос можно путем замены моторчика печки (автор видео — Pro Remont).

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

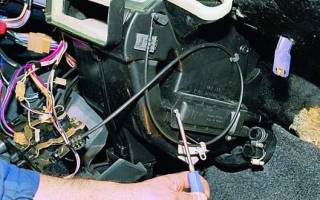

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

Видео «Пошаговая замена радиатора на ВАЗ 21099»

Подробнее о том, как осуществляется этот процесс, узнайте из видео ниже (автор ролика — канал Ремонт Двигателя! И интересное!).

Не Работает Печка Ваз-2108

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 7

1 Тема от nikel 2010-10-20 11:37:42

•
• nikel
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-10-20
• Сообщений: 2
• Репутация : [ 0 | 0 ]

Тема: Не Работает Печка Ваз-2108

Добрый день ! Помогите пожалуйста ! У меня не работает печка. Итак по порядку. Печка просто перестала работать. Работала только после того как машина попрыгает на кочках да и то до первого выключения. Затем опять не включалась. Иногда бывало так : заведешь машину, включишь – не работает. Заглушишь (печку не выключаю), заводишь – опа заработала, но только на 3-ем положении и до первого выключения, затем опять не включается. Заменил переключатель – не помогло. Один знакомый посоветовал пнуть в районе педали газа – пнул, заработала. 2-3 раза пинал – помогало, тепеперь нет. Не работает. Узнал про дополнительный резистор. Посмотрел. Один из 3-х проводов вообще оторвался, на 2-х других подгорела клемма. Разобрал, заменил клеммы и резистор. Все равно не работает. Новый электромотор печки стоит 700 р. Не хочется просто так выбрасывать деньги – вдруг дело не в нем ! Хочу попробовать отсоединить старый и проверить его на аккумуляторе. Посоветуйте пожалуйста, а то очень холодно сейчас и маленького ребенка нужно возить. Зараннее благодарен.

С уважением ! Николай.

2 Ответ от SokolOFF 2010-10-20 12:24:42 (2010-10-20 12:33:19 отредактировано SokolOFF)

•
• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация : [ 0 | 0 ]

Re: Не Работает Печка Ваз-2108

Приветствую! Ну во-первых не мешало бы воспользоваться поиском, аналогичная тема уже есть тут.

А по проблеме – во-первых стоит посмотреть, приходит ли вообще +12V к печке (это желтый провод с синей полоской на выключателе) если здесь все ОК – идем дальше. при включении каждого из трех положений на одном из контактов колодки, идущей к доп. резистору должно появляться +12v.

Еще стоит глянуть – чуть выше этого резистора есть колодочка самого моторчика печки. Пока пинали по печке могли задеть..

Да, еще предохранитель стоит посмотреть.. F7 вроде бы.

3 Ответ от nikel 2010-10-21 05:27:41

•
• nikel
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-10-20
• Сообщений: 2
• Репутация : [ 0 | 0 ]

Re: Не Работает Печка Ваз-2108

Большое спасибо. Насчет предохранителя особенно. И еще хотел спросить, как померить напряжение ? Плюсовой щуп от мультиметра на плюсовой провод, а минусовой щуп куда ? На массу электродвигателя вентилятора или в любое место кузова ?

4 Ответ от salavinka 2010-10-21 05:37:44

•
• salavinka
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-04-15
• Сообщений: 568
• Репутация : [ 0 | 0 ]

Re: Не Работает Печка Ваз-2108

Большое спасибо. Насчет предохранителя особенно. И еще хотел спросить, как померить напряжение ? Плюсовой щуп от мультиметра на плюсовой провод, а минусовой щуп куда ? На массу электродвигателя вентилятора или в любое место кузова ?

В любое место кузова можно

5 Ответ от Evil 2010-10-21 09:07:17

•
• Evil
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-08
• Сообщений: 2,120
• Репутация : [ 6 | 0 ]

Re: Не Работает Печка Ваз-2108

Сам переключатель может быть, куда кнопка втыкается. На высокой панели под бородой колодка идет к нему.

6 Ответ от dima2000 2010-10-21 09:23:12

•
• dima2000
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-09-01
• Сообщений: 744
• Репутация : [ 7 | 0 ]

Re: Не Работает Печка Ваз-2108

Это щетки на моторчике приехали. На кочках иногда может немного поработать. Запах посторонний не появлялся?

7 Ответ от Cityman 2010-10-22 19:08:32 (2010-10-22 19:12:22 отредактировано Cityman)

•
• Cityman
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-19
• Сообщений: 954
• Репутация : [ 1 | 0 ]

Re: Не Работает Печка Ваз-2108

Если засунуть голову под торпеду, то будет видно, откуда выходят провода печки. Минусовой ( чёрный обычно ) крепится на одну из шпилек крепления корпуса печки, можно попробовать покачать руками ( при включенной печке ) на предмет пропадания контакта. Плюсовой ( обычно синий ) идёт на однополюсный разъём в районе доп. сопротивления печки.( на фото виден чуть выше доп. сопротивления ) Его тоже можно “пощупать”. Проверить наличие напряжения можно контролькой. При неисправностях доп. сопротивления и даже снятом с него разъёме максимальная скорость работает нормально.

ВАЗ 2109 — плохо греет печка

Владельцам отечественных автомобилей, в том числе и ВАЗ-2109, знакома такая проблема, когда летом печка греет очень хорошо, а вот зимой из дефлекторов идет холодный воздух. Ездить в холодном салоне не только не приятно, но и вредно для организма, к тому же печка не выполняет свою основную работу — поток теплого воздуха не обдувает лобовое и боковые стекла, из-за чего они постоянно запотевают.

Причин, почему не греет печка на ВАЗ 2109, множество, и чтобы устранить проблему, нужно знать принцип работы обогревателя, его устройство, а также все возможные поломки и причины плохого обогрева.

Принцип работы обогревателя салона на примере ВАЗ-2109

По существу, печка отопителя — это обыкновенный теплообменник. Система обогрева соединяется с системой охлаждения двигателя через краник отопителя. Когда вы включаете печку, краник открывается и охлаждающая жидкость поступает в радиатор печки.

Температура охлаждающей жидкости составляет 70-90 градусов.

Проходя по трубкам радиатора, жидкость охлаждается и данный процесс сопровождается выделением тепла.

Важным элементом печки ВАЗ-2109 является вентилятор, который может работать в трех режимах. Вентилятор направляет подогретый воздух в сопла, а уже водитель и пассажиры могут регулировать направление потока с помощью рукояток в дефлекторе. Также воздух подается на лобовое и боковые стекла.

Когда же водитель перемещает рукоятки управления печкой на панели приборов, он либо полностью перекрывает заслонку и подача теплого воздуха прекращается, либо переводит рукоятку в крайнее правое положение и весь нагретый воздух через трубки поступает в салон. Если же выбрано среднее положение, то часть потока воздуха проходит над радиатором и нагревается, а часть просто проходит мимо.

Основные причины поломок

Поскольку печка связана с системой охлаждения двигателя, об устройстве которой мы уже раннее писали на нашем автопортале Vodi.su, проблемы с обогревом могут быть связаны:

• с низким уровнем тосола или антифриза;
• с забитыми трубками радиатора охлаждения;
• с воздушными пробками в СОД — нужно открутить крышку радиатора или бачка и дать двигателю некоторое время поработать на малых оборотах.

Любые другие поломки СОД также влияют на работу печки отопителя салона.

Слабым местом также является краник отопителя, через который тосол поступает в радиатор печки. Краник может протекать, поэтому его желательно заменить на новый. Из-за некачественного тосола могут со временем появляться трещины на резиновых трубках.

Кроме того, нужно следить за состоянием насоса охлаждающей жидкости, который и отвечает за циркуляцию антифриза в системе.

Также причину проблем с обогревом следует искать в электромоторе, который приводит в движение вентилятор печки. Если вы слышите посторонние звуки при работе электромотора, это может свидетельствовать о проблемах. Электромотор может перегреваться из-за выхода из строя предохранителей. Если на малых оборотах из печки не поступает теплый воздух, значит проблема скорее всего с электродвигателем или с электрической цепью печки ВАЗ-2109.

Очень важно следить за состоянием радиатора отопителя. Он тоже со временем забивается, из-за чего жидкость не поступает в полном объеме. Радиатор достаточно просто извлечь и провести промывку, в крайнем случае можно купить новый — стоит он не слишком дорого и доступен практически в любом магазине.

Еще одна очень распространенная проблема — неплотно прилегающая заслонка. Из-за этой проблемы холодный воздух из улицы может попадать в салон, но при этом теплый воздух обдувает область ног водителя и пассажиров.

Решить данную задачу довольно просто — нужно отрегулировать правильное положение заслонки с помощью рычага управления заслонкой. Этот рычаг находится рядом с педалью газа. Вам нужно плоскогубцами натянуть тросик, идущий к заслонке, — просто сделайте два витка вокруг головки болта, который крепит трос к рычагу управления.

Если это не помогло, то это значит, что между стыками кусков поролона или в пластике образовались зазоры и трещины. Заделать их можно либо герметиком, либо менять старый утеплитель на новый.

Советы по уходу за системой обогрева ВАЗ-2109

Чтобы с наступлением холодов не похолодало в салоне вашего автомобиля, следуйте простым советам.

Во-первых, необходимо чистить радиатор отопителя от внутренних загрязнений, которые накапливаются со временем.

Во-вторых, заливайте в систему охлаждения только качественный антифриз и только тот, который рекомендует производитель. Не забывайте, что из-за некачественного тосола внутри радиатора образуются наросты.

В-третьих, проверьте, правильно ли функционирует термостат. Данное устройство применяется для поддержания постоянной температуры в системе. Если же он начинает клинить, жидкость перестает поступать к радиатору печки, а сам двигатель начинает перегреваться.

Периодически нужно следить за состоянием подшипника вентилятора, его нужно время от времени смазывать маслом. Если же вы самостоятельно не можете определиться с причинами, необходимо обратиться к специалистам в автосервис.
