Регулятор скорости печки приора

Ремонт, диагностика и замена заслонки печки на Лада Приора

Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.

Устройство отопителя на Приоре

Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:

• радиатор или теплообменник системы отопления;
• вентилятор, подающий воздух в салон;
• заслонка, регулирующая температуру воздуха;
• редуктор заслонки печки;
• заслонка распределителя потоков по дефлекторам;
• дефлекторы.

Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Видео:Замена моторедуктора печки Лада Приора (Lada Priora)

Ремонт моторедуктора

В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.

Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.

Регулировка заслонки печки

Иногда причиной того, что салон автомобиля остается холодным, становится то, что не открывается заслонка отопителя, несмотря на то, что моторедуктор пытается повернуть ее в нужное положение. В большинстве случаев виноват регулятор заслонки, который отвечает за ее установку в нужное положение.

Такое возможно на заслонках печки как с кондиционером, так и без кондиционера из-за забитого салонного фильтр, который нужно менять своевременно. Пыль и листья мешают механизму заслонки открываться нормально.

Другая причина того, что тонкую пластмассу заслонки при высоких температурах в магистрали отопления попросту коробит, и она перестает доходить до нужного положения. В результате переключение печки в разные режимы не происходит или потоки распределяются неравномерно. Чаще всего регулятор заслонки остается в положении «в лицо», а вот обдув стекла не происходит.

Если не переключается заслонка, можно снять панель между креслами водителя и пассажира, она находится непосредственно за центральными решетками отопителя. Иногда просто требуется поменять уплотнитель, к которому она прижимается, или убрать мусор, набившийся в нее. После этого нужно проверить заслонку отопителя в работе и можно собирать панель.

При проблемах с механизмом переключения заслонки требуется снять пластик на торпедо возле правой ноги водителя. При деформации пластмассовой заслонки ее можно заменить, но делать это лучше по гарантии. В этом случае ремонт заслонки печки на Приоре ограничивается обработкой механизма аэрозольной смазкой ВД. Сделать это можно вслепую, не снимая остальные части торпедо, нащупав механизм переключения рукой.

После этого производится регулировка заслонки, просто переключая ее в различные положения и контролируя движение рукой под пластиком. В подавляющем большинстве случаев этого достаточно, чтобы печка вновь заработала нормально. После этого пластик торпедо установите на место и закрепите саморезами.

Видео:Печка Приоры. Диагностика неисправности отопителя

Заключение

Система отопления на Лада Приора имеет сложную конструкцию. Чтобы добраться до многих узлов, требуется снимать дополнительные детали автомобиля. Для этого могут потребоваться специальные знания и инструмент.

Но при правильном подходе ничего сложного в ремонте печки нет. Если не переключается поток воздуха по дефлекторам, в большинстве случаев достаточно просто смазать механизм переключения. Когда невозможно изменить температуру воздуха регуляторами из салона, приходится разобрать часть подкапотного пространства, заменить или отремонтировать моторедуктор. Самое неприятное – если вышел из строя радиатор отопителя, он подлежит немедленной замене, иначе через него может уйти тосол из системы охлаждения двигателя, а это приведет к его серьезной поломке.

Ремонт Priora 275-2

Описание конструкции

Детали отопителя:
1 — крышка фильтра;
2 — фильтр системы отопления и вентиляции;
3 — корпус отопителя;
4 — микромотор-редуктор заслонки отопителя;
5 — радиатор отопителя;
6 — дополнительный резистор вентилятора отопителя;
7 — вентилятор отопителя

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы.
Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Блок управления отоплением и вентиляцией

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.

Датчик температуры воздуха в салоне

Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.

Отопитель в сборе:
1 — микромотор-редуктор заслонки отопителя;
2 — заслонка управления отопителем;
3 — дополнительный резистор вентилятора отопителя;
4 — шланг обдува электродвигателя вентилятора;
5 — вентилятор отопителя;
6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка.
На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры.
Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

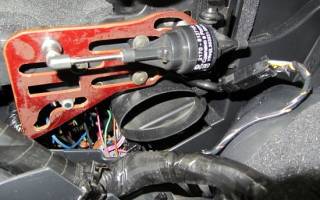

Микромотор-редуктор заслонки отопителя:
1 — микромотор-редуктор;
2 — датчик положения заслонки;
3 — выходной вал

Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Расположение корпуса воздухораспределителя и воздуховодов на панели приборов:
1 — воздуховод бокового дефлектора;
2 — воздуховод обдува стекол;
3 — корпус воздухораспределителя;
4 — заслонка;
5 — мотор-редуктор заслонок;
6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов.
В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей.
При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора.
Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.

Отверстие для выхода воздуха в обивке багажника

Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.

Клапаны выхода воздуха из салона (при снятом заднем бампере)

При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.

Регулятор скорости печки приора

Посоветуйте что делать : отопитель салона работает только на самой большой скорости . минимума нет. А

Заменить резистор отопителя.

Кто знает где и как регулируется потоки воздуха то дует только на лобовое стекло когда крутишь регулятор слышно как заслонки шевелится но почемуто только на лобовое стекло дует и чуть-чуть в салон.
P.S. Зима на дворе а ноги не согреешь)))

Если у тебя норма с кондеем, то проверь, не нажата ли кнопка размораживания лобового стекла

Андреичь, скорее всего на моторредукторе перепутали разьем, там один на питание заслонки, а другой на датчик положения заслонки, вот его разъем наоборот и воткнули. Вот он:

стоит там где стрелка
но самому переставить очень проблемно, много разбирать, едь пусть исправляют.

Андреичь, скорее всего на моторредукторе перепутали разьем, там один на питание заслонки, а другой на датчик положения заслонки, вот его разъем наоборот и воткнули. Вот он:

стоит там где стрелка
но самому переставить очень проблемно, много разбирать, едь пусть исправляют.
То есть то что в кружочке,надо воткнуть туда,где стрелка?.Просто эти разъемы местами поменять и все?

Заменить резистор отопителя

Скажи пожалуйста что за резистор, и где он стоит?У меня печка дует только в на максимуме, на 4 скорости.

P.S сорри за пост выше.

Скажи пожалуйста что за резистор, и где он стоит?У меня печка дует только в на максимуме, на 4 скорости.

P.S сорри за пост выше.Если машина норма смотри тут https://www.autoprospect.ru/vaz/2170-priora/10-13-4-zamena-dopolnitelnogo-rezistora-otopitelya.html

товарищи приороводы подскажите пожалуйста почему на приоре хетч комплектация норма плохо греет печка зимой на короткие расстояния снег даже не таит ручку направления потока воздуха направлял в ноги-ноги мерзнут!до этого была 2114 таких проблем вообще не было в чем проблема подскажите или это на всех так приорах. заранее спасибо.

незнаю у меня все норм греет комплектация норма хетч

кто знает в чем проблема у меня вентилятор отопителя начинает работать с 3 го режима первые 2 неработают если предохранители, может кто знает какие и где они стоят

. обмен опытом. комплектация норма
был такой косяк. периодически, но очень недолго начала пропадать 1-я скорость вентилятора печки. но продолжалось не долго – в течении двух часов сдохли 1 и 2 скорость вентилятора, а 3 и 4 работают, но не очень практичны ввиду большого уровня шума и сильного (такого на практике после прогрева не нужно) потока воздуха.
причина – сгорел температурный предохранитель на блоке делителя напряжения на печке (блочок с зеленым резистором, расположен под правым жабо), предохранитель стоит в цепи между 1-2 и 3-4 скоростями (к слову 4-я вообще без делителя включается). Предохранитель с номиналом 167 градусов, металлический корпус.
лечение – так как видимых следов перегрева на самом резисторе не обнаружено предохранитель заменен на провод сечением 1,5 мм2. работает больше полугода.

Вчера со знакомым снимал приборку, чтобы переделать подстветку. Заодно решил переделать подсветку в блоке отопителя. Сняли его, разобрали, посмотрели что к чему и пришли к выводу что нужно печатать новые шкалы, т.к. со старых крайне проблемно стереть светофильтр. Далее собрали все в обратном порядке (т.е. ничего не трогали).

Сегодня с утра выяснилось, что перестали работать 2 крутилки: регулятор направления воздушных потоков и регулятор температуры. Вентилятор работает как и прежде. Снова разобрал все, думал, колодку криво воткнул. Оказалось, что собрано все правильно (у колодки одно четкое положение), а регуляторы работать-таки перестали. До этого все работало отлично: потоки (тьфу-тьфу) были сильные и направлялись куда нужно.

Вопрос: что могло случиться и куда лезть? Могло ли коротнуть что-то при сборке-разборке (клемму не скидывал, но и закоротить сам вряд ли мог)? Предохранители целы, кондея нет, подсветка блока работает, вентилятор работает в штатном режиме. Не мог же моторедуктор сгореть так в одно время со снятием блока отопителя?:)

Самостоятельно меняем моторедуктор на автомобиле «Лада Приора»

Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.

Назначение отопительного моторедуктора на «Ладе Приоре»

Моторедуктор представляет собой устройство, состоящее из нескольких пластиковых шестерён, приводящихся в движение небольшим электрическим моторчиком. Главная задача моторедуктора — открывать и закрывать заслонку отопителя в зависимости от положения регулятора на приборной панели.

Моторедукторы на «Приору» выполняются только в пластиковых неразборных корпусах

Пластик, из которого изготовлены шестерни, довольно быстро приходит в негодность. После чего водитель вынужден менять редуктор. Ремонту это устройство не подлежит, потому что, во-первых, найти запасные части к нему не представляется возможным, а во-вторых, вскрыть пластиковый корпус редуктора без поломки не так-то просто. Так что вариант остаётся только один: замена.

Расположение моторедуктора

Моторедуктор на «Ладе Приоре» находится недалеко от расширительного бачка, под лобовым стеклом.

Моторедуктор на «Приоре» находится под лобовым стеклом у расширительного бачка

Он встроен в нишу на стенке моторного отсека и закрыт толстым слоем шумоизолирующего материала. Этот материал придётся снимать, так как иначе добраться до моторедуктора не получится.

Признаки и причины поломки моторедуктора

Признаков поломки моторедуктора на «Приоре» существует два. Вот они:

• при запуске отопителя из-под приборной панели раздаётся громкий скрежет или стук, который становится громче по мере увеличения оборотов отопительного вентилятора;
• невозможность отрегулировать температуру печки. Отопитель дует или только горячим воздухом, или только холодным. Положение регулятора температуры на приборной панели при этом роли не играет.

Всё вышеперечисленное происходит по вполне конкретным причинам. Вот самые распространённые из них:

сломался один или несколько зубьев на одной из шестерён моторедуктора. Обломки зуба вращаются вместе с повреждённой шестернёй, бьют изнутри по пластиковому корпусу редуктора. В результате возникает характерный глухой скрежет или стук, который отлично слышен в кабине;

Шестерни в моторедукторе «Приоры» выполнены из очень хрупкого пластика и быстро ломаются

Сгоревший моторчик моторедуктора тоже может стать причиной сбоев в работе отопителя «Приоры»

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

• новый моторедуктор для «Приоры»;
• 2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.

Жгут проводов крепится на двух пластиковых держателях, открываемых вручную

Отопитель держится на трёх саморезах. Его нужно отодвинуть всего на несколько сантиметров

Чтобы достать колодку на датчике заслонки, нужны очень длинные пальцы

Чтобы открыть пружинный фиксатор, его придётся сместить вниз на пару сантиметров

Моторедуктор держится всего на трёх саморезах, откручиваемых крестовой отвёрткой

Моторедуктор, освобождённый от крепежа, аккуратно извлекается из ниши

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Видео: самостоятельно меняем моторедуктор «Приоры»

Важные моменты

Существует пара нюансов, без упоминания которых эта статья будет неполной:

• извлекать старый редуктор следует очень осторожно. Из него торчит длинный хвостовик. Если вынимать редуктор под углом, то можно повредить край отверстия для хвостовика. Если это произойдёт, установить новый редуктор будет не так-то просто. Поэтому совет: снимая редуктор, его следует тянуть в плоскости, параллельной полу;
• покупая новый редуктор в автомагазине, следует брать только оригинальный, вазовский. Да, его качество оставляет желать лучшего. Но это всё-таки лучше покупки поддельного моторедуктора, которыми сейчас буквально завален рынок запчастей. Отличить подделку можно по цене. Нормальный моторедуктор на «Приору» стоит от 700 рублей и выше. А подделка редко стоит больше 300 рублей.

Итак, замена отопительного моторедуктора не является сверхсложной задачей и вполне по силам даже водителю-новичку. Если человек хотя бы раз держал в руках отвёртку, он справится. Всё, что нужно делать — в точности следовать вышеизложенным рекомендациям.
