Моторчик печки валее 95 для шеви нива

МОТОР ВЕНТИЛЯТОРА ПЕЧКИ ШЕВРОЛЕ

Сравнительно недавно печка, как и система вентиляции, не была необходимой частью автомобиля, однако её появление в конструкции транспорта сделало его эксплуатацию насколько комфортным, что сегодня представить современный легковой автомобиль Шевроле без системы климат-контроля невозможно. Поэтому задача каждого автовладельца – в собственных интересах постоянно следить за состоянием отопителя и при необходимости принимать меры по его ремонту и замене.

Мотор вентялтора печки входит в группу деталей отопление и вентиляция, помимо него в данную группу входят следующие детали: регулятор вентилятора, блок управления отопителем, заслонка печки, клапан/управление, подогрев охлаждающей жидкости, теплообменник, шланг отопителя, элементы управления, мотор вентилятора печки

Мотор вентилятора печки для Шевроле: устройство и назначение

Функция вентилятора отопителя в любом автомобиле Шевроле очевидно – создание и распределение потока тёплого воздуха в салоне, который не только греет водителя и пассажиров, но и предотвращает запотевание окон и появление конденсата, способствующего развитию коррозии.

Строение отопительной системы в автомобилях Шевроле таково: радиатор с патрубками, которые вместе с воздуховодами осуществляют круговорот тёплого воздуха в системе, заслонок, регулятор жидкостного потока и собственно вентилятор.

Как проявляются проблемы в работе мотора вентилятора печки для Шевроле?

Какие проблемы являются наиболее распространёнными для системы отопления? В первую очередь речь идёт о повреждении электромотора вентилятора, что обычно требует замены данной детали.

Обычно признаки неисправностей в вентиляторе отопителя для Шевроле дают знать о себе практически сразу. Отсутствие тепла или слабый его поток даже при самом интенсивном режиме работы, нехарактерные для нормального функционирования звуки, слишком сильный шум или вибрация, а также возможный запах гари говорят о том, что мотор вентилятора печки для Шевроле нуждается в диагностике и ремонте.

Чтобы уточнить локализацию проблемы в системе отопления и вентиляции, следует проверить целостность вентилятора и его лопастей. Иногда проблему нерабочего вентилятора можно решить посредством обычной чистки, поскольку на щётках может оседать колоссальное количество металлической пыли, иногда и нагар. Если при демонтаже действительно обнаружилось большое количество грязи, следует заодно проверить воздушный фильтр. Иногда система завоздушивается, появляются пробки, которые препятствуют свободному перемещению потока.

Если всё в порядке, необходимо запустить печку и посмотреть, подаётся ли напряжение на мотор вентилятора. Причиной проблемой может быть термостат, который будет гонять жидкостный поток без участия в системе теплообмена, необходимого для нормальной работы печки.

Иногда речь идёт и о появлении коррозии на радиаторе или вентиляторе. Это обусловлено неправильным хранением автомобиля, экстремальными температурными режимами или неправильной работой печки.

Как обслуживать отопительную систему и сохранить мотор вентилятора печки для Шевроле?

Очень важно своевременно осуществлять чистку отопительной системы, в противном случае радиатор может оказаться забит, а мелкие части системы – повреждены металлическими частицами, которые приведут к полному выходу из строя всей системы и потребуют значительно более дорогостоящего ремонта в дальнейшем. Если вы решили менять радиатор на бывший в употреблении, возможность уже имеющегося засорения тоже нужно учитывать.

Сегодня в интернете можно найти множество советов о том, как самостоятельно заменить или починить Мотор вентилятора печки для Шевроле. Это действительно несложная процедура, которую можно осуществить своими руками. А процесс чистки мотора обязан уметь выполнить каждый автомобилист, чтобы продлить срок службы данного устройства.

При выборе и покупке вентилятора печки обратите внимание на следующих производителей: Luzar, Febi Bilstein, Valeo

Замена вентилятора печки автомобиля «Нива Шевроле» своими руками

Вентилятор печки не влияет на ходовые качества автомобиля. Однако водители со стажем знают, насколько он важен, особенно в холодное время года. В салоне резко понижается температура, замерзают стёкла, и движение становится невозможным. Заменить вентилятор отопителя салона своими руками довольно просто.

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

• через отверстие для салонного фильтра, предварительно сняв сам фильтр;
• через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

• не работает электродвигатель;
• снижается скорость вращения электродвигателя;
• начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Видео: замена предохранителя печки

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

• набор ключей-шестигранников;
• крестообразная отвёртка;
• новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

1. Отсоединяется минусовая клемма аккумулятора.
2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.
   Для доступа к вентилятору отопителя снимается салонный фильтр
3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.
   Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.
   Для доступа к электродвигателю снимается панель бардачка
5. Отсоединяется разъём с проводами питания.
   Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.
   Электродвигатель печки крепится тремя болтами
7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.
   Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

Руководства и советы по ремонту автомобилей Шевроле

Как правильно извлечь и поставить новый моторчик отопления для Chevrolet Niva?

Основными причинами выхода из строя моторчика отопителя автомобиля Шевроле Нива, является длительное использование при несвоевременной очистке фильтров.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора.

Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

Моторчик отопителя

Возможные причины поломки

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
2. Повреждены провода питания моторчика отопителя.
3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика отопителя и замена на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится.

После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

motorchik pechki

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону. Когда моторчик «сядет» на свое место, нужно его застопорить, чтобы от вибраций он произвольно не выпал! Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Самостоятельно меняем вентилятор печки на автомобиле «Шевроле Нива»: инструкции, советы, фото

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

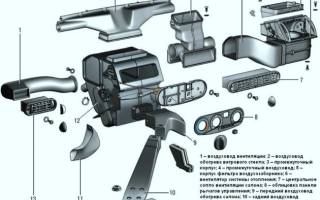

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Последовательность замены

1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

Мотор вентилятора «Шевроле Нивы» снят через бардачок

Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

• крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
• опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.
