Отопитель Газель бизнес

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.
Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

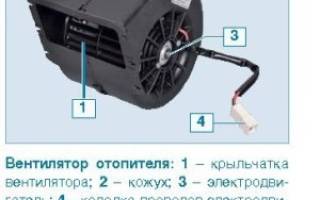

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Ремонт заслонки печки газель бизнес

Ремонт заслонок печки газель

Так как эта Газель у меня на обслуживании, ранее я поменял на ней родную дополнительную электропомпу на электропомпу BOSH. Это мера по помощи в циркуляции ОЖ по патрубкам.

Причин нарушения циркуляции ОЖ по контурам отопления может быть несколько:

завоздушивание системы
засорение радиатора отопителя
засорение резиновых патрубков
исчерпала свой ресурс основная помпа

Завоздушивание в моём случае отпадает. Весь воздух был удалён из системы и не помогло. Точнее помогло, но не сильно.

Поэтому решено было идти от простого к более сложному — сначала проверить радиаторы и патрубки на засор и потом уже смотреть дальше.

Прежде всего, для удобства работы снимаем пассажирское переднее сидение.

Снимаем, кожух с задней печки. Саму печку откручиваем и снимаем боковую крышку для того, что бы вынуть дополнительный радиатор отопителя салона Газели.

Радиатор отнёс на проливку. В домашних условиях подсоединяем с помощью двух резиновых шлангов к горячей воде и даём напор. Рукой определяем равномерность зон нагрева радиатора. В моём случае, радиатор грелся нормально и равномерно, но установлен был низовым патрубком вверх. И соответственно имел постоянную воздушную пробку вверху. Кто-то из предыдущих установщиков накосячил…

Затем, снимаем радиатор отопителя водителя. Для этого откручиваем бардачёк и вынимаем его.

Теперь можно добраться до радиатора отопителя водителя. Прежде всего надо обратить внимание на возможные подтёки ОЖ в районе радиатора и патрубков. В моём случае, всё сухо.

Правда полость в которой находится отопитель, засрана прилично…

Несём радиатор на проливку. При проливке оказалось, что этот радиатор был подзабит. Пришлось его чистить и проливать серьёзно. После всех процедур радиатор равномерно прогревался и его можно ставить обратно.

Читать еще: Печка ваз 2110 как проверить датчик температуры

Затем, необходимо пролить и продуть все магистрали, по которым идёт ОЖ до и после отопителей. Если где есть засоры прочистить. Если где есть старые и потерявшие эластичность шланги — заменить.

После того, как всё это проделано, собираем всё обратно используя герметик. Некоторые родные хомуты я заменил на обычные.

Выехал на Газели на испытательный прогон. Циркуляция по патрубкам есть. Радиаторы прогреваются, но не достаточно. Заехал на горочку, передом машины вверх. Дал 4000 оборотов в течении 3 минут. Из печек «африка»!

Еду обратно по дороге, опять воздух средней теплоты… Ну, думаю, что-то здесь не так. Останавливаюсь. Даю опять 3000 оборотов. Из печек «африка»…

Вердикт понятен и неприятен — подошла основная помпа. Гонять ОЖ по двигателю, она ещё гоняет, а вот обеспечить нормальную циркуляцию в салон уже не хватает производительности…

Отопитель Газель бизнес

Отопитель Газель бизнес принцип работы.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Снимаем панель с газели .2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели. Как снять панель на газели.

Ремонт печки газель н/о

Замена резистора газель 2007 года.

Отопитель Газель бизнес поиск неисправностей.

Проверка моторедукторов.

Проверка электродвигателя и регулятора оборотов.

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Купил газель в июле 2008, евро-3 новая, с наступлением холодов выснилось что из печки дует еле тплый воздух, начал поэтапно выяснять причину
выбросил електрокран вообще — воздух идт горячий при условии, что двс прогрет и минут 5 покрутишь при 3000 оборотов, что не есть гут (особенно по утрам). На основании всего этого пришл к выводу, что неэфективность печки это несколько факторов
аллюминиевый радиатор с завода (желательно заменить на медный) но геморно очень, жаба душит машина встаки новая поэтому склоняюсь к следующему пункту. Недостаточная циркуляция тосола в печке, поставлю доп. Помпу включение сделаю с фишки которая шла на эл. Кран поэтому доп.

Помпа будет включатся когда будем поворачивать ручку регулятора в положение тплый воздух плюс поставлю ещ тумблер потому что доп. Помпа нужна только когда мотор недавно запущен, кабина не прогрета в остальном печка работает достаточно эффективно. Ещ допускаю что щланги перепутаны с завода но пока не проверял в ближайшие выходные буду заниматься всеми вышеописанными изменениями конструкции и выясню и это. Пы сы медный радиатор вс таки поставлю но специально делать этого не буду только когда надо будет по какой нибудь нужде панель снимать потому, что считаю если поставить медный радиатор необходимость в доп. Помпе отпадт т. К.

Значительно возрастт естественная циркуляция. У меня та же проблема. Шланги не перепутаны. Менял все кроме помпы. Заметил, что помпа отличается от той, которая стояла у меня на старой Газели с двигателем 40522. У
помпы сужено отверстие соединяющее обратку отопления и обратку радиатора охлаждения, где помпа создает разряжение(всасывает).

Вход обратки отопления как бы
отделен в отдельную камеру с малым кругом охлаждения от термостата. Эта камера соединена отверстием овальной формы диаметром около 7 мм с обраткой от радиатора охлаждения. Это переходное отверстие значительно меньше входного отверстия обратки системы отопления.

Читать еще: Кран печки газ 31105 змз 406

Отверстие обратки системы отопления такое же как и в старой помпе. Получается они сузили отверстие обратки системы отопления, а значит и уменьшили циркуляцию в системе отопления. В старой помпе 3 входа: обратка отопления, от термостата и от радиатора охлаждения находились в одной камере. Решения тут я думаю два: либо ставить эл. Насос в систему отопления, либо менять помпу на старого образца.

Регулировка печки газель бизнес

Заметил что не дует из печки в лицо. Регулировку ставишь на средние дефлекторы, а толку ноль. Снял морду с торпедо, стали доступны заслонки печки. Под ними были зажаты какие-то обрезки странного материала, скорее всего, им были обклеены сами заслонки. Понажимал кнопки на блоке регулировки, заслонки не ходят. Редукторы “стекло/ноги” и “вморду/невморду” стоят справа от пепельницы. Самый правый “стекло/ноги”, левый “вморду/невморду”. Для проверки что именно навернулось, снял провода с редукторов и поменял местами. Провода от “вморду/невморду” двигают редуктор “стекло/ноги”, а провода “стекло/ноги” двигают только свой редуктор. Вывод: блок управления живой, не живой редуктор “вморду/невморду”. С крайних положений мотор-редуктор не стартует.
Вот он:

Сделано в России, братья-китайсы чуть-чуть помогали, сделали как минимум моторчик:

Подключение мотора двумя проводами, реверс хода переполюсовка. На валу мотора установлен резистивный позиционер, в крайних положениях значения 0,14кΩ-5,43кΩ. Позиционер крепится крышечкой на защёлках:

Собрал всё на место, на всякий случай повернув моторчик вокруг оси для того, чтобы щётки останавливались в крайних положениях на других местах. На столе мотор стартует и крутит довольно бодро. Завтра буду ставить на место.
Отдельное спасибо предидущему водителю за пролитый в блок управления отопителем кофе. Залито всё, обе платы и монитор блока. Оттирал и отмывал полтора часа. Завтра выложу материал по блоку, там отдельная история.

Отопитель Газель бизнес

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес устройство.

Снимаем панель с газели .2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели.

Подписывайтесь на канал. Ремонт газели. Как снять панель на газели.

Ремонт печки газель н/о

Замена резистора газель 2007 года.

Отопитель Газель бизнес поиск неисправностей.

Проверка моторедукторов.

Проверка электродвигателя и регулятора оборотов.

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Страница 36

Органы управления и индикация

Рис. 8.1. Пульт управления отопительно-вентиляционной и климатической установкой

1 – кнопка включения подачи воздуха к ветровому стеклу и стеклам пе-

2 – рукоятка регулирования степени нагрева воздуха в салоне автомобиля;
3 – рукоятка регулирования производительности вентилятора;
4 – кнопка включения (выключения) режима размораживания (просушива-

5 – кнопка включения (выключения) обогрева наружных зеркал заднего

вида (в вариантном исполнении);

6 – кнопка включения (выключения) кондиционера (в вариантном испол-

7 – кнопка включения (выключения) режима рециркуляции;
8 – кнопка включения подачи воздуха в ноги водителя и пассажиров;
9 – кнопка включения (выключения) подачи воздуха в центральные де-

Рис. 8.2. Многофункциональный дисплей

1 – индикатор текущего состояния системы распределения воздушных по-

2 –индикатор включенного состояния кондиционера (в вариантном испол-

3 – индикатор включенного режима рециркуляции;
4 – индикатор включенного режима размораживания (просушивания) сте-

5 –индикатор включенного состояния обогрева наружных зеркал заднего

вида (в вариантном исполнении);

6 – индикатор температуры наружного воздуха (в вариантном исполне-

Блог про Уаз

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Читать еще: Схема подключения печки приора

Системы вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работы.

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из основного и дополнительного (на автомобилях с двумя рядами сидений и автобусах) отопителей. В ней используется охлаждающая жидкость из системы охлаждения двигателя. Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 начнет эффективно работать только после того, как температура
охлаждающей жидкости в двигателе станет выше 80 градусов.

Схема системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Отопление обеспечивается воздухом, подогретым в радиаторах отопителей. Наружный воздух проходит в основной отопитель через решетку, расположенную между ветровым стеклом и капотом. Он меняет направление и отделяется от дождевой воды, которая по пластмассовому желобку, расположенному в подкапотном пространстве, сливается на дорогу.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Затем воздух из короба воздухозаборника попадает в кожух отопителя, а затем в зависимости от положения заслонок подмешивания поступает или через радиатор отопителя, или через левый и правый воздухораспределители в воздуховоды и далее распределяется по схеме распределения потоков воздуха в кабине автомобиля.

Для повышения эффективности отопления и, особенно ускорения прогрева кабины в холодное время года, используется рециркуляция воздуха кабины через радиатор отопителя. Постоянная циркуляция «салонного» воздуха через радиатор отопителя способствует его интенсивному прогреву.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из:

— Пластмассового кожуха, в котором установлены радиатор и два вентилятора, закрепленные на валу электродвигателя.
— Верхней, центральной и нижней заслонок.
— Панели управления с тремя рычагами и выключателями.

На левой стороне отопителя установлен добавочный резистор. Он обеспечивает пониженные скорости вращения электровентилятора. К радиатору отопителя подходят подводящий и отводящий резиновые шланги. Забор жидкости в радиатор при открытом кране отопителя, производится из головки блока цилиндров. Отвод — в насос системы охлаждения двигателя.

Дополнительный отопитель системы отопления на Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи.

В системе отопления на ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель. При включении его электровентилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсивность прогрева кабины (салона).

Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения. Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом.

Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705. Поэтому вместе с дополнительным отопителем устанавливается электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей. Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на правом лонжероне.

Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч). На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель.

Дополнительный отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливается:

— В автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле ГАЗ-32214 — на полу, за пассажирским сиденьем кабины.
— В автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Для отопления салона микроавтобусов медицинских модификаций дополнительно установлен независимый отопитель пламенного типа, работающий на бензине, подаваемом из бака автомобиля. Отопитель может работать на стоянке и в движении, независимо от работы двигателя.

Основные отличия системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до и после 2003 года.

С 2003 года, вместе с модернизированной панелью приборов на автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливают основной отопитель новой конструкции. Новый отопитель отличается горизонтальным расположением радиатора и иным распределением воздушных потоков. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморезами.

В кожух установлены радиатор, электровентилятор и две центральные заслонки, связанные между собой пластмассовой тягой. Снаружи на кожухе отопителя закреплены блоки заслонок с воздуховодами, а также панель управления отоплением и вентиляцией.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Детали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Охлаждающая жидкость подводится к радиатору отопителя через кран с электроприводом. Выключатель крана совмещен с регулятором температуры воздуха. Если рукоятка регулятора повернута в крайнее положение синего сектора — кран закрыт. Весь воздух, поступающий в отопитель, проходит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. А при нахождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных положениях — кран открыт, режим отопления включен.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 года.

Плавную регулировку температуры воздуха обеспечивают центральные заслонки. Они соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воздушного потока, поступающего в отопитель, через радиатор, а другую часть — в обход радиатора. Чем больше воздуха поступает через радиатор, тем выше температура воздуха. Когда рукоятка регулятора температуры находится в крайнем положении красного сектора, весь воздушный поток направляется через радиатор.

Два блока заслонок распределяют воздушные потоки по воздуховодам панели приборов. Наружные заслонки регулируют потоки, направленные на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений. Внутренние заслонки блоков регулируют потоки, направленные к центральным и боковым вентиляционным решетками панели приборов (дефлекторам). Аналогичные заслонки правого и левого блоков попарно соединены между собой двумя тягами.

Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы заслонок правого и левого блоков. Управление заслонками блоков выполняется регулятором распределения воздушного потока. С ним заслонки связаны двумя тросами.

Конструкция дополнительного отопителя системы отопления ГАЗель ГАЗ-3302 и ГАЗ-2705 не претерпела изменений. Шланги подвода охлаждающей жидкости к радиатору дополнительного отопителя перенесены с пола под днище кабины.

Система вентиляции автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Система вентиляции предназначена для создания нормального микроклимата в кабине при эксплуатации автомобиля в летнее время года. В кабине автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей. А выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

Принудительная приточная вентиляция осуществляется через систему отопления при закрытом кране отопителя и поднятых стеклах дверей кабины. Используется в жаркую погоду при малых скоростях движения автомобиля, на стоянке или во время движении по пыльной дороге при включенном вентиляторе отопителя.

Приточная вентиляция осуществляется за счет скоростного напора воздуха. При скорости движения автомобиля более 50 км/ч. Вытяжная вентиляция осуществляется через щели, расположенные на внутренних панелях и в нижней части дверей кабины. А также через вентиляционные окна на задних стойках боковин.
