Чем заправлен углекислотный огнетушитель

Как часто требуется перезарядка углекислотных огнетушителей

Владельцам следует знать, в какие сроки углекислотные огнетушители подлежат перезарядке.

Информацию об этом можно уточнить в самой технической документации, идущей вместе с огнетушителем, либо на его этикетке.

Проверять уровень содержания веществ в устройстве следует раз в 1 год. Саму перезарядку следует делать 1 раз в 5 лет.

Данный тип огнетушителей применяется для тушения следующих типов веществ и объектов:

1. Жидких – категория «В»;
2. Газообразных – категория «С»;
3. Электрических установок до 1 кВт – категория «Е».

Используются углекислотные огнетушители для тушения объектов, чьё горение не может быть без кислорода. Этот тип устройства пожаротушения может размещаться на следующих объектах:

• офисы;
• государственные учреждения;
• производственные и жилые помещения;
• автотранспорт;
• морские и речные суда.

Одним из значительных преимуществ этого типа огнетушителей является их бесследность после использования, так как принцип работы построен на сжатом газе, а не порошке. Кроме бесследности, оно не повреждает объект тушения. Работать такое устройство может в температурах от -40 и до 50 градусов по Цельсию.

Углекислотные огнетушители не применяют для тушения следующих типов веществ:

1. Твёрдых – категория «А»;
2. Которые горят без кислорода – категория «Д».

Нежелательно использовать эти огнетушители при тушении электрических агрегатов мощностью более 10кВт.

При применении углекислотного огнетушителя есть ряд предостережений:

• когда огнетушитель работает, некоторые из его металлических частей могут быть охлаждены до температуры – 72 градуса. Следует достаточно аккуратно применять и направлять поток при тушении, в противном случае можно получить значительное обморожение;
• при использовании углекислотного огнетушителя, в закрытых помещениях, без притока кислорода, необходимо надевать маску, защищающую органы дыхательных путей. При тушении, выделяются вещества диоксидов углеродов, которые могут сильно навредить человеку при большом их скоплении.

Помимо перезарядки огнетушителя следует производить гидравлическое испытание прочности корпуса и пневматических запорных и запускных механизмов.

Типы углекислотных огнетушителей

Огнетушители распределяются по типам в зависимости от избыточного давления, которое выталкивает содержимое для тушения.

Итак, типы автомобильных огнетушителей разделяются на:

• баллоны с высоким давлением со сжатым газом «Б»;
• закачные «З»;
• с газогенерирующими патронами «Г».

Закачные

В данном типе устройства, вещество для тушения закачивают под высоким давлением. Для удобства управления оно оборудовано запорным механизмом, который помогает при нажатии свободно распылять вещество. Для контроля давления, баллон обрадуется специальным индикатором.

Закачной тип огнетушителей, после нажатия сразу распыляет вещество. Простота в использовании и моментальный отклик при нажатии делают такие огнетушители одними из самых удобных в применении.

С газогенерирующим патроном

Внутри таких огнетушителей, расположено специальное устройство, при активации которого, вещество вступает в химическую реакцию. Работает такая модель достаточно просто – при нажатии на курок происходит прокол капсулы со специальным хим. составом, который вступает в реакцию с наполнителем. От этой реакции образуется давление внутри огнетушителя, которое и выталкивает его содержимое.

После нажатия на курок должно пройти до 5 секунд, прежде чем давление будет достаточным, чтобы начало выходить вещество для тушения.

С баллоном высокого давления

В большинстве огнетушителей используют специальные баллоны, расположенные внутри, со сжатым воздухом. Когда происходит нажатие на спусковой механизм, небольшая иголка внутри, прокалывает баллон. Из него начинает выходить воздух, который образует давление внутри огнетушителя и вещество для тушения начинает поступать.

Чтобы огнетушитель эффективно работал, следует после того, как нажали на спусковой механизм подождать пару секунд. За это время в нём образуется давление достаточного уровня, чтобы вещество могло беспрерывно распыляться.

Многие, при пожаре об это забывают и сразу, давят на спусковой механизм, не подождав. Вместо пены тогда начинает выходить воздух и давление в нужной степени для тушения не образовывается.

Технология перезарядки

Сегодня представлено достаточно много компаний где заправить углекислотный огнетушитель можно быстро и недорого. Первым условием для осуществления подобной деятельности является наличие лицензии на проведение работ, а также наличие специального для этого оборудования.

Процесс перезарядки не просто включает в себя замену внутреннего вещества, а полный перечень действий. Которые направлены на проведение проверок, направленных на определение общего уровня работоспособности огнетушителя.

• Не допускаются к перезарядке углекислотные огнетушители по следующим причинам:
• отсутствует маркировка, пломба или другое запорное устройство;
• повреждён корпус или спусковое устройство;
• рабочее давление огнетушителя снизилось ниже критического давления;
• гарантийный срок или срок эксплуатации устройства вышел;
• огнетушитель был уже использован.

Для перезарядки устройства необходимо пройти несколько последующих этапов:

• проведение диагностики устройства, чтобы определить его уровень технического состояния. В первую очередь проверяют его давление. Для этого в специальное устройство помещают огнетушитель углекислотный заправочное давление должно соответствовать норме и не быть ниже красного уровня. По результатам проведенного тестирования устройство допускают к следующим действиям;
• если в результате предыдущей проверке были выявлены дефекты, то они должны будут устранены, а повреждённые детали заменены. Если этого не потребовалось, то модель огнетушителя освидетельствуют и направляют на следующий этап;
• производят замену внутреннего вещества огнетушителя. При проведении данной процедуры, работники должны соблюдать технические меры, которые были прописаны заводом изготовителем. Допускается замена только на аналогичное вещество;
• проверяется вся конструкция огнетушителя на герметичность. Особое внимание уделяется при проверке устройств с избыточным давлением;
• производится маркировка баллона.

Оборудование при этом у каждой компании может отличаться. Однако всё оно выпускается по стандартам ГОСТа. В основном такое оборудование состоит из закачных станций и компрессоров высокого давления.

Углекислотные огнетушители достаточно эффективно применяются в различных сферах. Владельцам данных устройств следует помнить, с какой периодичностью углекислотные огнетушители подлежат перезарядке, так как это напрямую зависит от эффективности его использования. В случае если сроки перезарядки будут пропущены, огнетушитель в нужный момент может не сработать.

Заправляем огнетушители

Перезарядка порошковых огнетушителей ОП. Перезаряжать порошковые огнетушители необходимо один раз в пять лет, так как при взаимодействии с окружающей средой огнетушащий порошок под воздействием влаги имеет свойство сбиваться в комки. Помимо этого нужно ежегодно проводить технический осмотр огнетушителей, делая необходимую запись в специальном журнале учета огнетушителей. При каждом техническом осмотре необходимо обращать внимание, в первую очередь, на показания манометра, то есть наличие давления в корпусе устройства (стрелка датчика давления (манометра) должна находиться в диапазоне ” зеленой ” зоны или же ” желтой “) Так же следует учесть и другие параметры:

– наличие, сохранность шлангов и распыляющих раструбов;
– сохранность целостности и исправность запорно-пускового устройства огнетушителя (ЗПУ);
– отсутствие повреждений и коррозии на корпусе устройства.

На сегодняшний день существует 3 вида порошковых огнетушителей:
1. закачного типа (имеют маркировку “з”);

2. баллонные, имеющие баллон высокого давления (“б”);

3. газогенераторные с устройством, которое генерирует газ (“г”) – газогенератор.

Данные маркировки указываются в названии огнетушителя, так что по наименованию сразу ясно, с каким именно видом Вы имеете дело.

Перезарядка углекислотных огнетушителей.

Перезарядка углекислотных огнетушителей ОУ необходимо проводить один раз в пять лет. Однако технически осмотр необходим каждый год, так как есть вероятность утечки углекислого газа CO2 (для выявления данной проблемы баллон взвешивают). При обнаружении уменьшения массы СО2 (вес баллона) на 5 и более процентов, огнетушитель необходимо перезаправить (согласно НПБ 155-96). ). В случае обнаружения при техосмотре повреждений баллона, нарушения его целостности или неисправности его работы, необходим ремонт огнетушителей.

Углекислотные огнетушители подразделяют на несколько групп, в зависимости от объема и видов: от 1 до 80 литров (переносные – ОУ-1, ОУ-2, ОУ-3, ОУ-4, ОУ-5, ОУ-6, ОУ-7; передвижные – ОУ-10, ОУ-15, ОУ-20, ОУ-25, ОУ-40, ОУ-55, ОУ-80). Цифровой индекс в марке огнетушителя говорит об объеме СО2, закаченного в баллон огнетушителя.

Сроки перезарядки огнетушителей.

ОП – 1 раз в 5 лет. (выборочная проверка из партии 1 раз в год)
ОУ – 1 раз в 5 лет. (взвешивание 1 раз в год)
ОВП – 1 раз в год.
ОВ – 1 раз в год.
ОВЭ – 1 раз в 10 лет.

В независимости от того использовался ли огнетушитель или нет, его перезарядку необходимо проводить каждые пять лет, так как вещество внутри баллона имеет ограниченный срок хранения. В случае несоблюдения данного правила, есть вероятность того, что огнетушитель либо не сработает, либо его работа окажется бесполезной. Забыв о своевременной перезарядке, вы рискуете, в лучшем случае, получить штраф от пожарной проверки, а в худшем – оказаться лицом к лицу с пламенем, имея в руках нерабочий или неэффективный огнетушитель. В случае, если огнетушитель будет использован до истечения срока эксплуатации, ему необходима зарядка.

Прайс-лист на перезарядку огнетушителей:

Наименование

един.

перезарядка

освидетельствование (руб.)

изм.

(руб.)

Углекислотные огнетушители

Огнетушитель ОУ -1 (старое обозначение ОУ2)

Огнетушитель ОУ -2 (старое обозначение ОУ3)

Огнетушитель ОУ -3 (старое обозначение ОУ5)

Назначение и применение углекислотных огнетушителей

Огнетушитель представляет собой устройство для устранения очагов возгораний особым веществом. Это одно из лучших первичных средств, предназначенных для тушения пожара практически в любом месте: в авто, на складе, в доме и пр.

Согласно технике безопасности, в государственных и частных учреждениях необходимо обязательное наличие огнетушителей.

На электрических станциях, где напряжение не выше 10 кВ или на электрифицированном железнодорожном транспорте, обычно устанавливают огнетушители углекислотные — сокращенно ОУ.

Вообще, по принципу воздействия на очаг различными гасящими веществами, различают огнетушители:

• порошковые;
• пенные (химические, воздушно-пенные, воздушно-эмульсионные);
• водные;
• газовые (углекислотные).

Назначение ОУ

Огнетушители с углекислым газом используются для тушения горящих веществ, которые не спосбны гореть при отсутствии кислорода. Такие средства ликвидации очагов возгорания идеально применяются в местах, где необходимо сохранить материально ценное оборудование:

• на культурных объектах (в галереях, архивах, музеях);
• на транспорте городском, морском и железнодорожном;
• на промышленных заводах;
• в частных домах;
• в дачах;
• в квартирах и офисных помещениях.

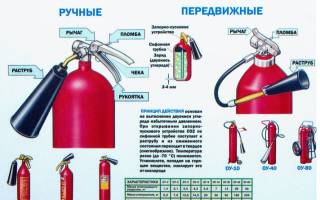

Принцип действия

Сжиженный углекислый газ, находящийся в баллоне под давлением, при вытеснении переходит в твердое состояние (снегообразное), охлаждает горящее вещество. Увеличенный в объеме до 500 раз диоксид углерода имеет температуру -72°С, вытесняет кислород из зоны возгорания, тем самым прекращая реакцию горения.

При использовании углекислотных огнетушителей тушащее вещество испаряется бесследно, не оставляет загрязнений, не наносит ущерба в виде порчи оборудования в помещении.

Типы углекислотных огнетушителей

Огнетушители классифицируются по объему корпуса на:

переносные от 5 кг. до 20 кг. (малолитражные – до 10 литров СО2 в баллоне) – имеют минимум эксплуатационных особенностей, могут быть использованы одним человеком;

передвижные и стационарные от 35 кг. (от 10 литров заряда СО2) – тяжелые, со специальным передвижным устройством. Использовать их могут два человека, только совместными усилиями, прошедшие специальное обучение.

Переносные углекислотные огнетушители применяются для ликвидации очагов пожара в местах с присутствием офисной техники, электроприборов.

Передвижные баллоны с углекислотой состоят из спаренных огнетушителей, имеют трубки и раструб.

Технические характеристики

Аббревиатура углекислотных огнетушителей сопровождается цифрой, обозначающей массу огнетушащего вещества.

1В- обозначение горения 10 л. бензина слоем 3 см в круглом противне.

Переносные ОУ

Тип	ОУ1	ОУ2	ОУ3	ОУ4	ОУ5	ОУ6	ОУ7
Вместимость баллона, л.	1, 34-1,5	2,68-2,9	4,3	5,36	7,2	8	10
Время выхода СО2, сек.	6-8	6-10	8	8	8	10	10
Масса заряда, кг.	1	2	3	4	5	6	7
Огнетушащая способность, м2	13В	21В	34В	34В	34В	55В	55В
Длина струи, м.	2	2	3	3	3	3	3
Размеры баллона, мм.	350х 170х 110	250х 170х 110	515х 175х 140	490х 220х 240	940х 230х 520	730х 230х 520	1200х 370х 470
Давление рабочее, МПа	5,88	5,88	5,88	5,88	5,88	5,88	5,88
Масса брутто, кг.	4,5	8	11	13	17	18,5	20
Температура эксплуатации, t°С	-40 до +50	-40 до +50	-40 до +50	-40 до +50	-40 до +50	-40 до +50	-40 до +50

Передвижные ОУ

Тип	ОУ10	ОУ15	ОУ20	ОУ25	ОУ30	ОУ55
Вместимость баллона, л.	13,4	20,01	26,8	40	2*25	2*40
Время выхода СО2, сек.	15	15	15	15	20-25	25-30
Масса заряда, кг.	9,5-10	14,25-15	19-20	24,75-25	34,5-38,5	52,2
Огнетушащая способность, м2	55В	70В	89В	89В	114В	144В
Длина струи, м.	4	4	4	4	4-6	4-6
Размеры баллона, мм.	1200х 370х 470	200х 410х 370	200х 410х 370	1550х 700х 400	1550х 700х 400	800х 760х 1700
Давление рабочее, МПа	5,88	5,88	5,88	5,88	5,88	5,88
Масса брутто, кг.	35-50	50	70	115	220	220-230
Температура эксплуатации, t°С	-40 до +50	-40 до +50	-40 до +50	-40 до +50	-40 до +50	-40 до +50

Техническое обслуживание

Огнетушители необходимо перезаряжать минимум раз в пять лет на особых зарядных станциях, в специализированных организациях. Использованный огнетушитель можно заправить вновь, однако пригодность к использованию такого средства снижается до трех лет. С особой осторожностью следует перезаряжать газовые огнетушители, безопаснее приобрести новый баллон с огнетушащим веществом.

Гарантийный срок службы огнетушителей с СО2 – 2 года с момента изготовления. Минимум один раз в 2 года следует проверять массу огнетушащего вещества. В паспорте ОУ или на его этикетке содержится указание массы углекислоты. При прибавлении ее к массе баллона вычисляется суммарная масса ОУ.

Особенности применения

В помещении, где присутствует оборудование и материалы с высокими температурами при работе, запрещено использование углекислотных огнетушителей. Резкое охлаждение углекислым газом горячего корпуса может привести к разрушению последнего.

Углекислотные огнетушители не применяются для тушения веществ, способных гореть в бескислородной среде (натрий, калий, сплавы с содержанием алюминия и магния). Дерево также не рекомендуется тушить при помощи ОУ.

При использовании возникает опасность обморожения участков тела при попадании на кожу. Существует риск токсического отравления вдыхаемыми парами СО2.

Отрицательная температура воздуха понижает эффективность углекислотного огнетушителя.

Применение газового средства ликвидации пожаров снижает содержание в воздушном пространстве помещения кислорода.

Применение таких устройств разрешено в автомобилях. Однако это не лучшее решение. Вы можете посмотреть тест огнетушителя ОУ-2, где показаны попытки тушения покрышки и 0,5 литра бензина. Результаты не впечатляют.

Соблюдаем правила перезарядки огнетушителей

Введение в эксплуатацию огнетушителей предполагает, что все они постоянно будут в полной готовности. А для этого необходимо постоянно следить за их состоянием и проводить их техническое обслуживание. Во время такого обслуживания проверяется их внешний вид, состояние узлов, креплений и некоторые другие параметры, которые впоследствии заносятся в журнал учёта огнетушителей.

Эту проверку осуществляет назначенный сотрудник, который прошёл необходимое обучение и может самостоятельно провести их общий технический осмотр. Если в ходе проверки было выявлены неисправности, то огнетушители отправляют на ремонт. Если необходима перезаправка огнетушащего вещества (ОТВ), то их отправляют на перезарядку.

Огнетушители, которые отправили на ремонт или перезарядку, заменяются резервными с аналогичными параметрами.

Сроки и организации

Сроки перезарядки огнетушителей определяются несколькими параметрами: его видом, степенью эксплуатации, воздействием внешней среды, например повышенной влажности. Поэтому для определения необходимости перезарядки пользуются следующими правилами:

• если огнетушителем пользовались, то его обязательно отправляют на заправку;
• неиспользованные огнетушители распределяют по группам, в каждой группе должны находиться устройства одними и теми же параметрами: одного вида, одной марки и одного завода-изготовителя;
• из каждой группы выбирают 3 % устройств;
• проверяют их эксплуатационные параметры.

Если по какой-то причине выбранные огнетушители не прошли проверку, то всю партию отправляют на перезарядку. Такая проверка проводится не реже одного раза в год.

Для всех огнетушителей, исправно проходящих проверку, нужна обязательная перезарядка 1 раз в 5 лет. Исключением будет являться воздушно-пенный, его перезаряжают каждый год.

Заправку устройств может провести организация, имеющая лицензию государственной противопожарной службы на проводимый вид работ. В этой организации должно быть необходимое оборудование, соответствующее помещение и обученный персонал.

• преобразовывать одни виды устройств в другие;
• заправлять огнетушитель сверх допустимой нормы, это может разрушить его при наддуве.

Порошковые

Перед заправкой порошковых огнетушителей проверяют их эксплуатационные параметры: внешний вид, показания манометра, целостность раструбов и шлангов. После выбора нескольких устройств их отправляют в сервисный центр, где специалист вскроет корпус и исследует сыпучесть порошка и порошковых комочков.

Если комочки разрушаются при падении с небольшой высоты (около 20 см) или при подбрасывании их вверх, то комочки считаются допустимой нормой. Помимо этого проводятся пробы на содержание влаги и дисперсность. Если выбранные устройства не будут удовлетворять результатам испытаний, то во всей партии надо заменить огнетушащее вещество (ОТВ).

Для транспортных средств разрешено использование порошковых огнетушителей. Если он установлен в салоне без возможности воздействия агрессивной окружающей среды, то его проверка осуществляется 1 раз в 2 года. Если расположен вне транспортного средства, то устройство подвергается воздействию неблагоприятных условий. Поэтому перезарядка порошковых огнетушителей производится каждый год.

Порошок для заправки должен быть герметично упакован, иначе окружающая влага испортит вещество. На заправочном материале обязательно указывается маркировка и даётся сопроводительная документация. Все эти условия проверяются перед заправкой.

Так как влага сильней всего действует на характеристики порошка, то при заправке соблюдают все меры предосторожности от попадания влаги внутрь корпуса:

• остаток вещества из вскрытого огнетушителя без должной проверки на влажность не может использоваться повторно;
• корпус перед заправкой просушивают;
• для создания избыточного давления в некоторых видах порошковых огнетушителей используют энергию сжатого газа (азота или воздуха), поэтому перед закачкой его пропускают через фильтр и осушают.

После заправки на корпус наносят соответствующие отметки (в виде бирки или этикетки), дополнительно внутрь при заправке вставляется полимерная или алюминиевая пластина. На ней отмечается марка порошка, дата перезарядки. Это крепится к сифонной трубке так, чтобы не мешало выходу порошка.

Запрещено заправлять огнетушитель смесью, которая не соответствует его характеристикам, а также смешивать различные порошки (ABC, BCE, и т.д.).

Водные и пенные

При проверке водных и пенных огнетушителей обязательно обращают внимание на крепежные гайки. Из-за возможности возникновения коррозии металла корпус баллонов необходимо тщательно обследовать на наличие вмятин и царапин на лакокрасочном покрытии. Шланги должны быть гибкими, а пути прохождения вещества незасоренными.

Для водных и пенных огнетушителей нельзя использовать оставшуюся смесь. Эти виды устройств всегда заправляют только свежим составом. Поэтому отходы собираются и утилизируются необходимым способом.

Углекислотные и хладоновые

Для углекислотных или различных закачных огнетушителей утечка тушащего вещества или вытесняющего газа в год должна составлять не более 5 % или 50 г (берётся меньшая из величин), поэтому сначала определяется вес огнетушителя. Если результаты получаются в пределах нормы, перезарядка углекислотных огнетушителей производится 1 раз в 5 лет.

Также как и для порошковых, для этого вида огнетушителей соблюдают следующие правила заправки:

• корпус перед заправкой просушивают.
• закачной воздух проходит через очистительный фильтр и осушается.
• точка росы закаченного газа не должна быть выше −50°С.

Вследствие сильного разрушающего воздействия хладона на озоновый слой атмосферы запрещается выпускать остатки газа. Их необходимо собрать и утилизировать специальным способом.

После заправки

После перезарядки любого вида огнетушителя на его корпусе ставится отметка о проделанной работе. Это может быть этикетка или бирка. Также результат заправки отмечается в паспорте каждого огнетушителя.
