Что нужно для перепрошивки эбу

Самостоятельная модернизация двигателя: какое оборудование для чип-тюнинга автомобилей необходимо

Наверное, каждый опытный автолюбитель знает, какое значение имеет для машины ECU (Electronic Control Unit) или по-русски ЭБУ (Электронный блок управления двигателем). Электронный блок управляет практически всеми процессами, связанными с деятельностью двигателя. Но в случае, когда ЭБУ выходит из строя или начинает потихоньку «косячить» или просто автолюбителю захотелось добавить «мощей» ничего не остаётся, как его перепрограммировать. Многие автосервисы предлагают свои услуги по перепрошивке чипа, но такая процедура достаточно дорогостоящая, а есть хозяева машин, которые хотят самостоятельно заняться выполнением этой процедуры. Но многие не знают с чего начать и какое оборудование для чип-тюнинга автомобилей необходимо.

Какие процессы корректируют чип-тюнинг?

Перечипование ЭБУ меняет режимы имеющихся микроконтроллеров и корректирует внутренние управляющие программы. Как уже говорилось, такие действия производят в основном для увеличения мощности движка.

Оборудование диагностики

Первоначально определимся, какое оборудование для чип-тюнинга необходимо. Естественно, перед началом работы нужно произвести диагностику авто на выявление неисправностей и, вообще, посмотреть что да как, а затем уже приступать непосредственно к тюнингу.

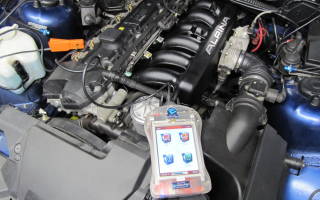

Сканер

Первое, что понадобится — это сканер, он может быть портативным или программным, который работает вместе с компьютером.

Он нужен для работы с блоком управления двигателем, а конкретно — чтобы его сканировать. ЭБУ собирает всю информацию о работе двигателя и его датчиков и обрабатывает информацию согласно заложенной в него программе. После чего отправляет команды для исполнительных механизмов. Также этот блок собирает всю информацию о сбоях в системе.

Поэтому при помощи сканера можно считать необходимую информацию с этого чипа, а именно:

• Следить за изменениями датчиков системы.
• Проверить как работают исполнительные механизмы.
• Просмотреть коды неисправностей, записанные системой.
• Считать данные системы ЭБУ и т. д.

Но надо отметить, что данные, которые выводит на экран сканер — не всегда соответствуют действительности, а содержат лишь то, что видит блок управления. Проще говоря, сканер — это не измерительный прибор, а лишь прибор, который способен отображать данные электронного блока.

Также с осторожностью стоит относиться к сообщениям об ошибках, не торопитесь сразу что-то менять, нужно первоначально искать её причину.

Мототестер

Непосредственно мототестеры являются измерительными приборами, они собирают информацию напрямую с мотора и занимаются поисками неисправностей, которые при помощи одного только сканера отыскать не получится.

При помощи мототестера можно посмотреть форму напряжения и токи датчиков механизмов, осциллограмму высокого напряжения, получить данные о балансе цилиндров, измерить ток стартера и ещё много чего интересного.

Важно! При обнаружении неисправностей делать чип-тюнинг нельзя, так как неправильная работа некоторых систем и элементов будет давать неправильные показания при считывании информации, толку от такого тюнинга не будет.

Дополнительное оборудование для чип-тюнинга авто

Программатор для блока управления с наличием памяти.

Надо отметить, что для каждой разновидности ЭБУ имеется свой программатор, который при помощи специального провода соединяется с бортовым компьютером и после этого можно производить непосредственно действия по его перепрошивке: закачивать новые версии программы и проверять результат.

Принцип работы бортового компьютера практически не отличается от обычного домашнего, кроме новых версий, главное отличие которых — это использование нескольких видов памяти (Flash, Eeprom), способных записывать информацию, даже если отсутствует электропитание.

Во время перепрошивки все данные перезаписываются по специальной линии диагностики системы — K- line. Для этой процедуры необходимо специальное оборудование: загружающая программа и адаптер.

Очень часто начинающие тюнеры начинают с использования простой и бесплатной версии программатора, которую можно загрузить с интернет-ресурса. Но продвинутые мастера практически все покупают улучшенную коммерческую версию.

Программатор — самое важное устройство из всех используемых в процедуре. В зависимости от его уровня возможностей, вы можете считывать данные или изменить существующие параметры, а в некоторых случаях даже получить доступ к закрытым процессам.

Обычно используется программатор ПЗУ вместе с набором ППЗУ (Bosch M154, Микас 5 или Январь 4). Также важно иметь в комплекте набор качественных панелек. Опытные тюнеры обычно советуют брать электрически стираемые ПЗУ, например, Winbond 27С257 (32Kb) или 27С512/27E512 (64Kb).

1. В случае если вы всё-таки не стали покупать электрически стираемую модель, вам понадобится ультрафиолетовая лампа для стирания ППЗУ.
2. Также придётся приобрести паяльную станцию или на крайний случай оборудование для пайки по отдельности: паяльник, отсос и т. д. Надо отметить, что это оборудование пригодится лишь для автомобилей, произведённых до 2003 года, с моделями последних лет все намного проще.
3. Нужные прошивки для системы управления двигателем. Можно накачать бесплатных версий (не самый лучший вариант), коммерческие (под конкретную модель) или прошивки собственного производства. Но в любом случае к выбору ПО нужно относиться серьёзно, в идеале вы должны быть знакомы с типами, такими как Bosch или Delphi. А при помощи «Chip Tuning Pro» можно, вообще, вручную напрямую вносить необходимые настройки.
4. Программа для внесения изменений в калибровки, используется для того, чтобы более точно подогнать настройки.
5. Контроллер для широкополосного датчика кислорода (ШДК). Он пригодится для авто с инжекторным блоком, контролирующим состав смеси. Или же альфаметр, но следует знать, что его показания сильно искажены на составе смеси отличающейся от стехиометрической.
6. Специальные адаптеры и переходники, предназначенные для считывания информации и чип-тюнинга двигателя.

Такой большой список оборудования является универсальным для всех автомобилей, зачастую при модернизации современных моделей ЭБУ можно обойтись всего лишь: ноутбуком, программатором и набором переходников.

Вообще, сейчас существует огромное количество приборов для тюнинга электронных блоков как иномарок, так и отечественных авто. Чем выше уровень оборудования, тем он дороже, например, профессиональный Kess обойдётся вам примерно в 200 долларов. Такое оборудование снабжено дополнительными функциями, предотвращающими ошибки при использовании. Но в то же время с ним сложно разобраться.

Оборудование промежуточного класса можно приобрести примерно за 120 долларов, оно применимо как к блокам управления иномарок, так и к отечественных авто. Часто используются Galletto серия Master.

Оборудование эконом-класса в основном не предполагает возможности поэкспериментировать и с его помощью можно произвести минимум операций. Например, Galletto 1260 обойдётся в 40 долларов.

Надо отметить, что чем дешевле оборудование, тем уже у него круг применения.

Заключение

Перед тем как тюнинговать своё авто, старайтесь собрать как можно больше информации обо всех действующих системах и установленных элементах. Читайте информационные источники, информации в интернет-ресурсах огромное количество — ведь дело-то серьёзное. В некоторых случаях стоит всё-таки обратиться за помощью в автосервисы.

Но если есть непреодолимое желание сделать свой двигатель мощнее и экономичнее, тем более что по всем показателем чип-тюнинг вам подходит, и вы уверены, что сможете, то смело приступайте к работе.

Перепрошивка ЭБУ Январь 7.2

Если Вам наскучило просто проводить диагностику Вашего двигателя и Вы решили сделать следующий шаг в совершенствовании Ваших навыков в обслуживании и ремонте Вашего автомобиля либо просто помочь знакомому избавится от стоковой глючной прошивки, то данный материал Вам пригодится и поможет выполнитьпрошивку ВАЗ своими руками.

Перед тем, как Вы продолжите читать данный материал, просим Вас обратить внимание, что электронный блок автомобиля далее ЭБУ является основным электронно-вычислительным инструментом Вашего автомобиля, и неумелая работа с ним может привести к трагическим последствиям.

Внимание! Все операции указанные в данной статье Вы выполняете на свой страх и риск, за любой вред от проделанных Вами операций, администрация портала ответственности не несет!

Итак, если Вы по прежнему с нами, то приступим к делу:

Перед тем, как приступить к прошивке блока, обязательно проверьте Ваш ЭБУ по идентификатору. В данном материале рассмотрена перепрошивка своими руками ЭБУ Январь 7.2 (не путать с модификацией Январь 7.2+), не используйте данное руководство для перепрошивки других блоков и их модификаций, так как порядок действий с ЭБУ будет отличаться.

Для перепрошивки январь 7.2 нам необходимо следующее:
– Компьютер (ноутбук, нетбук, стационарный ПК) с установленной на нем программой ChipLoader 1.97.7

– Непосредственно сам ЭБУ Январь7.2

– Диагностический адаптер K-Line

– Источник постоянного питания 12В (лучше всего использовать обычный автомобильный аккумулятор или хороший блок питания, т.к. использование различного рода зарядок для АКБ и прочих приборов может не всегда корректно сказываться на работе программ)

– Резистор номиналом от 1 до 5 кОм, как правило везде используют на 4 кОм

– Отрезки проводов для соединения адаптера K Line и ЭБУ автомобиля при перепрошивке

Подключаемся по следующей схеме:

51,53 контакт ЭБУ – Масса
71 контакт ЭБУ – К-Лайн адаптер (сюда подключается «К» линия от адаптера на наших адаптерах это 7 вывод )
13 контакт ЭБУ – Включение зажигания (+12В) (для удобства, можно поставить в разрыв тумблер или просто отсоединить контакт от блока, когда это потребуется)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ – Разрешение программирования (+12В, через резистор порядка 4КОм)
44,63 контакт ЭБУ – Питание главного реле (+12В)

Если используется кабель, указанный выше то дополнительно необходимо подать на него питание, на 16 контакт +12 В на 5 контакт минус от 12В в случае если используется иной кабель с собственным питанием, то данная опция не нужна.

Рекомендуем использовать провода по длиннее, чтобы если во время перепрошивки Вы случайно что-то задели, у Вас не оборвался контакт и связь с ЭБУ. Наиболее оптимальным является очистка от изоляции 5 мм провода, после чего одеть на него плотную термо усадочную трубку, данный способ позволит плотно закрепить провода на пинах ЭБУ и обеспечит надежную связь.

Итак после того, как Вы все соединили, удостоверились в правильности подключения и надежности контактов можно приступать к процессу перепрошивки.

– Запускаем ПО для прошивки;

– Подключаем адаптер к ПК;

Далее действуйте согласно видео инструкции:

Надеемся, что данный материал помог Вам самостоятельно прошить Ваш ЭБУ Январь 7.2

Если у Вас остались вопросы, то обращайтесь к нам, мы Вам с радостью поможем.

Прошивка ЭБУ

Прошивка ЭБУ своими руками на простом языке. На этой странице за пару минут наглядно заменим файл калибровок в ЭБУ через колодку диагностики OBD2. Сначала считаем стоковый файл калибровок, а затем запишем новый.

Вот и подходит к концу наш путь по самостоятельной прошивке ЭБУ. В предыдущих постах мы познакомились со структурой блока управления двигателем, поговорили о чип-тюнинге в целом, приобрели необходимое оборудование и установили программное обеспечение.

Теперь осталось совершить самый главный ритуал, к которому мы так упорно шли и называется он — прошивка ЭБУ.

Несмотря на то, что на этой странице мы как бы достигнем заданной цели, это не означает, что рубрика по самостоятельному чип-тюнингу будет завершена. Это, можно сказать, только начальный этап, ведь в будущем хочется ещё создать базу стоковых и не стоковых прошивок, а также постепенно научится не только осуществлять чтение/запись калибровок из/в ЭБУ, но и редактировать эти самые калибровки.

Но это будет потом, а сейчас займемся прошивкой ЭБУ.

Предполагается, что у Вас уже всё готово к проведению этой процедуры, так как в прошлых постах мы это всё разобрали. Если Вы только сейчас попали в эту рубрику, тогда советую быстренько ознакомится со всеми записями. Вот главная страница этого раздела.

Вот список последовательных шагов, которые мы будем делать:

• подключение адаптера к колодке диагностики и к ноутбуку
• проверка наличия ошибок в системе управления двигателем
• чтение информации об ЭБУ
• выгрузка файла калибровок из ЭБУ
• запись файла калибровок в ЭБУ
• сброс адаптаций

Сразу оговорим несколько важных моментов:

• Для проверки наличия ошибок и сброса адаптаций необходима диагностическая программа. Ознакомиться с диагностикой и скачать саму программу для автомобилей Шевроле можно в разделе Диагностика Шевроле. На свой страх и риск можно отказаться от проверки ошибок и сброса адаптаций, поэтому можно эти шаги пропустить.
• В мире бытует мнение, что наш адаптер-загрузчик Galletto 1260 годится только для прошивки ЭБУ, а для сброса адаптаций и просмотра ошибок необходим специальный диагностический адаптер. Не знаю откуда взялось это убеждение, но мой Galletto 1260 спокойно сбрасывает адаптации и смотрит ошибки.
• Подопытным ЭБУ в этом посте будет являться блок Sirius D42

Внимание! Все манипуляции Вы делаете на свой страх и риск! Ответственность за всё происходящее лежит только на Ваших плечах!

Подключаем Galletto 1260 к колодке диагностики…

Включаем зажигание и при помощи диагностической программы Chevrolet Explorer смотрим наличие ошибок

Ошибок нет и это значит, что можно переходить к следующему этапу.

Закрываем эту программу и запускаем программу Galletto 1261. Программа довольно проста и имеет примитивный и понятный интерфейс. Вверху окна осуществляется выбор марки автомобиля и типа ЭБУ. А все необходимые нам кнопки расположены внизу.

Выбираем марку авто Daewoo/Chevrolet и тип ЭБУ

Внимание! Не забываем включить зажигание, чтобы запитать ЭБУ!

Нажимаем кнопочку «ЭБУ инфо» и на экране у нас появится информация об ЭБУ

Далее нам необходимо сохранить в надёжном месте стоковые калибровки, зашитые в ЭБУ, чтобы была возможность вернуть всё назад.

Для этого нажимаем кнопочку «Читать ЭБУ». Программа предложит нам выбрать место для сохранения файла и как-нибудь этот файл назвать. Название файла лучше писать английскими буквами. Назовем его «stok»

Нажимаем «Сохранить» и ждём, пока ползёт зеленый индикатор

На этом этап чтения окончен.

Приступаем к прошивке ЭБУ.

Тут тоже хочется оговорить несколько нюансов. Я буду заливать тот же файл, который мы считали, так как прошивать ЭБУ другой прошивкой в мои планы пока не входит. Вы можете прошить свой ЭБУ любой прошивкой по желанию, но необходимо понимать две вещи:

• Скачанные прошивки из сети могут принести вред, так как неизвестно кто и когда издевался над этим файлом. Поэтому для гарантии Вы должны быть уверенны в работоспособности этой конкретной прошивки.
• Даже если Вы, допустим, хотите прошить ЭБУ Sirius D42 и нашли прошивку именно для Sirius D42, то это не даёт гарантии, что она Вам подойдёт, так как тут важен ещё и идентификатор ЭБУ. Для каждого идентификатора применяется только своя прошивка. Вот примеры идентификаторов

Будьте осторожны и внимательны.

Прошивка ЭБУ своими руками

Я думаю, не нужно лишний раз объяснять, что аккумулятор ноутбука и аккумулятор автомобиля должны быть заряжены, а все потребители в авто должны быть выключены.

Нажимаем на кнопочку «Открыть bin» и выбираем файл для записи в ЭБУ

Получаем предупреждение, что АКБ автомобиля должна быть заряжена. Необязательно прямо больше 13 В, но должна быть уверенность, что батарея не подведёт. Это же относиться и к клеммам АКБ, которые должны быть надежно затянуты

Нажимаем кнопочку «Запись ЭБУ» и затаив дыхание смотрим за движением красной полосы индикатора

Примерно через 20 секунд нас попросят выключить зажигание. Беспрекословно повинуемся и выключаем

Попросят подождать. Ждем…

Теперь попросят снова включить зажигание. Включаем

Вот и всё. Нажимаем «Выход»

Теперь сталось снова запустить диагностическую программу Chevrolet Explorer и выполнить сброс адаптаций. Как это делается можно посмотреть тут

Ну вот и всё, Друзья. Как видим, процесс совсем не хитрый и занимает совсем немного времени.

Теперь можете перейти на страницу, где можно скачать серийные прошивки или вернуться в начало этой рубрики

Также можете посмотреть видео о прошивке Шевроле Лачетти

Все о прошивке ЭБУ

Найдите проверенного специалиста по чип-тюнингу в г. Москва.

Почему стоит выбрать тюнинг-програмы АДАКТ

• Вы получаете 10 дней тест-драйва, чтобы проверить качество прошивки;
• Из российских калибровщиков только АДАКТ прошли сертификацию по стандартам ГОСТ Р ИСО 9001-2011;
• Опыт калибровщиков более 14 лет. Специализация — гражданский тюнинг (для рядовых водителей, а не гонщиков). Вам гарантированно установят рабочую и проверенную программу. Специальный сертификат подтвердит это;
• Выгодные цены.

Содержание:

Электронный блок управления двигателя (ЭБУ, контроллер) — мозговой центр автомобиля. Он принимает сигналы от всех систем, согласовывает и отслеживает неисправности.

Некоторые функции ЭБУ:

• управляет впрыском топлива;
• регулирует положение дроссельной заслонки;
• контролирует зажигание;
• анализирует состав отработавших газов;
• управляет фазами газораспределения;
• определяет неисправности и информирует водителя о них.

Что такое прошивка ЭБУ двигателя

Программирование ЭБУ двигателя изначально делается производителем. Однако стоковая прошивка не адаптирована под конкретные климатические условия и стиль езды. Более того, на современных авто программно ограничивается мощность из-за экологических требований. Прошивка ЭБУ — это изменение параметров в заводской программе, которое позволяет обойти ограничения.

Аналог прошивки электронного блока управления — установка операционной системы на компьютер или смартфон. При одинаковом железе результаты отличаются.

• Повысится мощность и крутящий момент;
• Разгон станет быстрее;
• При желании отключается катализатор или сажевый фильтр;
• Улучшается работа при включенном кондиционере;
• Педаль газа реагирует быстрее;
• Исчезает турбояма (двигатели с турбиной).

• Нужно заправляться на проверенных АЗС;
• Повышается нагрузка на экологию при переходе на Е2.

Что правится в прошивке ЭБУ

В зависимости от целей чип-тюнинга при программировании ЭБУ двигателя вносится до 1300 калибровок. Чаще изменения касаются:

• топливодачи, порогов обогащения, ограничения топливоподач при ускорении;
• давления наддува на турбированных двигателях в экономичном и мощностном режиме;
• байтов аппаратной конфигурации и маски ошибок;
• лимитов момента, топливоподачи и наддува;
• алгоритма работы диспетчера режимов;
• лимитов оборотов отключения ТП и V max.

Как устанавливается прошивка

1. Чип-тюнинг начинается с диагностики двигателя. Есть правило: нельзя шить неисправный автомобиль.
2. Считывается оригинальная прошивка ЭБУ или идентификаторы. Она модернизируется или выбирается готовая оптимизированная версия.
3. Далее прошивку записывают. Одни блоки прошиваются без снятия и разборки с помощью адаптера через диагностический разъем OBDII. На других стоят ЭБУ, которые для перепрограммирования снимают. В этом случае есть варианты с разборкой и пайкой или без них.
4. ЭБУ устанавливается на место. Владелец делает тестовый заезд.

Почему не нужно перепрошивать ЭБУ самостоятельно

Чтобы прошить ЭБУ двигателя, чип-тюнер должен обладать знаниями, квалификацией и опытом работы. Требуется специальное оборудование и свежая прошивка от проверенных калибровщиков.

Большинство автовладельцев пытается сделать своими руками, чтобы меньше тратиться. Но даже при наличии оборудования экономия минимальна. Если вы не планируете профессионально заниматься чип-тюнингом, лучше довериться профессионалу. Он проведет диагностику, подберет последнюю версию прошивки и установит её с гарантией.
