Для чего нужен синхронизатор

Для чего нужны синхронизаторы коробки передач?

Большая часть коробок передач, устанавливаемых в современных автомобилях, синхронизированы, что означает следующее: регулирование частоты поворотов шестерней предшествует изменению скорости на транспортном средстве с такой коробкой передач. Исходя из этого, можно сделать вывод о том, что за выполнение указанного действия несут специальные синхронизирующие приборы.

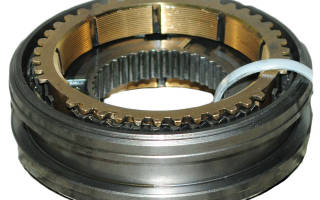

Устройство синхронизатора

Здесь важно объяснить, что такое синхронизатор. Специалист ответит, что синхронизатор КПП это устройство, дающее возможность изменять скорость перемещения более плавно и менее заметно как для человека, управляющего авто, так и для людей, которые размещаются внутри салона. В этом заключается основное назначение синхронизатора. Также синхронизатор коробки передач полезен продлением срока полезного использования МКПП, сокращением уровня шумов в процессе изменения скоростей. Данные свойства говорят о следующем: работа синхронизатора приносит пользу автомобилю, поэтому современные водители нередко приобретают его для монтажа в КПП. Обратитесь к специалистам, чтобы установить нужную и полезную вещь.

Основа полезного прибора — это сила трения на период уравнивания скорости автомобиля. Количественный показатель этой величины становится больше при увеличении разницы между двумя величинами: частотой движения шестеренок и вала. Данное условие соблюдается лишь в том случае, если площадь двух соприкасающихся поверхностей увеличивается. На практике это обеспечивается за счет дополнительных приспособлений, вводящихся в устройство. Здесь речь идет о специализированных кольцах.

Синхронизирующий прибор включает в свой состав следующие приспособления:

1. Муфта, выступающая в качестве связующего элемента, который объединяет вал и шестеренки. Она призвана обеспечивать прочное объединение отдельных деталей коробки передач. Муфта синхронизатора устанавливается выше ступицы и представляет собой насадку. Внутри приспособления находятся небольшие выемки с проточенным участком, сделанным под параметры колец. В проточенных участках располагаются сухарные выступы. Наружной стороной муфта соединяется с трансмиссионной вилкой.
2. Колесная ступица, которая является конструктивной базой. Данная деталь оснащена шлицами, которые находятся внутри и снаружи. Они нужны для обеспечения соединения с другими элементами. Это позволяет ступице передвигаться по оси согласно выбранной траектории. На её окружности на равном расстоянии находятся несколько пазов, в каждом из которых находятся сухари. Они нужны для обеспечения взаимодействия с блокирующим кольцом. В процессе синхронизации и активации какой-либо скорости, выполняется блокирование муфты.
3. Кольцо блокировки. Для чего оно нужно? Прежде всего, для своевременной и верной синхронизации. Основное назначение заключается в блокировке несвоевременного замыкания муфты, когда скорость движения шестеренок и вала еще не достигли идентичных значений. Внутренняя поверхность данного элемента устроена таким образом, чтобы обеспечивать эффективное взаимодействие с шестереночным конусом. За счет углублений, находящихся на внешней стороне, блокируется функционирование муфты.
4. Шестеренки с фрикционным конусом.

В коробке передач устанавливаются разные кольца, которые будут отличаться по конструкции.

Для оптимизации сил, растрачиваемых приспособлением на изменение передачи, требуется сделать поверхность соприкосновения больше. Для этого были созданы синхронизаторы автомобильных коробок передач, снабженные несколькими конусами со вспомогательными блокировочными кольцами.

Работа синхронизатора механической коробки передач

Если вы решили установить данное приспособление в свое авто, то должны узнать, как работает данное изделие. Принцип работы синхронизатора КПП заключается в следующем: когда переключатель зафиксирован в положении «нейтраль», то муфты прибора находятся в среднем положении. При этом передача мощности сквозь них совершенно исключена, а шестеренки, расположенные на главном валу, не создают препятствий к совершению вращательных движений.

Если водитель решает изменить скорость, то муфта моментально передвигается и принимает положение, идентичное тому, которое занимают шестеренки. Это сопровождается переменой расположения сухарей, оказывающих влияние на блокирующее кольцо синхронизатора. В итоге кольцо укладывается вплотную к шестереночному конусу. Сила трения, создающаяся при соприкосновении поверхностей, приводит к тому, что кольцо внутри синхронизатора начинает проворачиваться до того самого момента, пока сухари не станут в упор с пазами.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Принцип работы синхронизатора кпп

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Для чего нужны синхронизаторы КПП

Механическая КПП изменяет крутящий момент, поступающий от ДВС к колесам автомобиля, для чего используются различные шестеренки, располагающиеся внутри коробки. Устройство такого механизма, а также как все это выглядит, помогает понять приведенный ниже рисунок:

Принцип работы такой КПП достаточно прост – при изменении положения ручки переключения передач меняются шестеренки, находящиеся в зацеплении, а для каждой пары таких шестеренок характерно свое передаточное отношение. Его изменение приводит к изменению величины передаваемого на колеса момента. Таким образом, работает любая МКПП, в том числе и на ВАЗ 2109.

Однако при этом возникает интересный момент – шестерни, которые должны войти в зацепление, имеют разные угловые скорости, а просто так совместить их достаточно сложно, при этом возрастает вероятность разрушения шестеренок и других элементов коробки.

Вот для решения такой проблемы и предназначен синхронизатор коробки передач. Водители со стажем помнят, что раньше, до того, как в конструкции КПП стали применяться синхронизаторы, при переключении скоростей приходилось использовать специальные приемы. Переключение с низшей на высшую передачу, проводилось при помощи двойного выжима. Сначала выжималось сцепление, КПП переводилась на нейтральную передачу, после чего сцепление отпускалось.

Затем сцепление снова выжималось, и водитель включал передачу. Выдержка на нейтралке позволяла уравнять скорости шестерен, а также избежать скрежета при переключении передач.

При переключении с высшей на низшую передачу использовался двойной выжим, да еще и с перегазовкой. При этом выжималось сцепление, КПП переводилась на нейтралку, сцепление отпускалось, слегка нажималась педаль газа, что приводило к выравниванию угловых скоростей шестеренок, а после этого опять отжималось сцепление, после чего включалась передача.

Как видно из приведенного описания действий водителя, такое переключение достаточно утомительно и занимает длительное время. Вот синхронизатор и позволил значительно упростить всю это процедуру.

Работа синхронизатора коробки передач

Что собой представляет подобное устройство, состав синхронизатора и принцип его работы поможет понять рисунок. Назначение и количество входящих в состав синхронизатора мелких деталей мы рассматривать не будем, достаточно того, что они показаны на рисунке, а вот как все работает, постараемся понять. Это просто интересно, на всех автомобилях используется одинаковый принцип, по которому происходит работа синхронизатора, в том числе и для ВАЗ 2109.

Таким образом, можно отметить, что устройство синхронизатора включает в себя:

• ступицу 1;
• муфту 2;
• блокировочное кольцо 3;
• сухари 4;
• проволочные кольца 5.

В момент переключения передачи муфта 2 перемещается в сторону нужной шестерни. На конической части шестерни, из-за различающихся угловых скоростей шестерни и муфты, между ними появляется сила трения, благодаря которой проворачивается до упора блокировочное кольцо 3. Когда зубья блокировочного кольца и муфты окажутся напротив, движение муфты прекратится.

Происходит выравнивание скоростей, при этом сила трения, сместившая первоначально блокировочное кольцо, пропадает, и оно возвращается в исходное положение, а муфта 2 проходит через зубья блокировочного кольца и соединяется с венцом включаемой шестерни. Благодаря сухарям муфта жестко соединяется с валом, а значит, передача включена и синхронизатор отработал всю процедуру, обеспечив бесшумное включение передачи.

Синхронизатор КПП, уход, эксплуатация

Такое устройство, как синхронизатор, надо принимать с благодарностью. Конечно, ничего сложного в переключении передач с помощью двойного выжима нет, он до сих пор применяется на некоторых машинах строительной техники, где по условиям работы использование синхронизатора исключено. Но его внедрение в конструкцию легкового автомобиля, в том числе и ВАЗ 2109, позволило значительно облегчить управление, что сделало авто более доступным.

Как порой бывает неприятно осознавать, что работа коробки нарушилась. Понимаешь это, когда переключение передач начинает происходить со скрежетом или проявляются другие ее дефекты. Чаще всего внешними признаками неисправности или сильного износа деталей синхронизатора, в том числе для ВАЗ 2109, могут быть:

1. шум при работе КПП;
2. затрудненное включение передач;
3. самовыключение передач.

Конечно, появление подобных дефектов может быть обусловлено и другими причинами, но чаще всего именно синхронизатор, отказ или износ его деталей, приводит к подобным явлениям. Это справедливо для любого автомобиля, и ВАЗ 2109 тоже.

В принципе, когда происходит правильный выбор скорости движения, используется нужная передача, своевременно проводится техническое обслуживание и применяется правильное масло, то КПП и синхронизатор служат долго, что справедливо и для ВАЗ 2109.

Такое устройство, как синхронизатор, позволяет осуществить переключение скоростей в КПП за короткое время без шума и скрежета, обеспечивает сохранность шестерен и продлевает срок эксплуатации МКПП.

Назначение синхронизатора коробки передач в автомобиле

Задача коробки передач очень проста — менять частоту вращения между коленвалом двигателя внутреннего сгорания, или первичным валом самой коробки, что одно и то же, так как их частота одинакова, и карданом, усилие от которого впоследствии через определённые промежуточные механизмы приводит во вращение колёса автомобиля. За счёт разности диаметров и, соответственно, количества зубьев больших и малых шестерён, установленных на первичном, а также вторичном валах коробки, можно выбирать соотношение, с которым будут вращаться колёса относительно двигателя. То есть этот принцип существует в механизме скоростей горного велосипеда, где в зависимости от изменения пар работающих в зацепление шестерён меняется скорость вращения колёс.

Шестерни крутятся всегда и все, только синхронизатор коробки передач задействует нагрузку на определённые им пары скоростей: первая, вторая, третья, четвёртая, пятая, задний ход и так далее. От коленвала двигателя через сцепление крутящий момент подаётся на первичный вал, где через синхронизатор соединяет соответствующую пару передач и вращение передаётся дальше. У переднеприводных автомобилей через шарниры равных угловых скоростей момент передаётся на ступицы передних колёс. У заднеприводных автомобилей через промежуточный карданный вал, закреплённый снизу днища на подвесных подшипниках, крутящий момент получает главная передача, расположенная на заднем мосту. При помощи удара вращение получают задние колёса.

Принцип работы синхронизатора коробки передач

Работа синхронизатора коробки передач позволяет системе трансмиссии вращаться с одной скоростью. Переключение шестерён муфтами синхронизатора предохраняет зубья, но удар на себя принимают зубья муфты. Удар происходит из-за того, что скорость вращения валов неодинакова, другими словами, валы не синхронизированы. Если скорости вращения вторичного вала с шестернями какой-нибудь из передач уровнять, то она будет включаться легко и бесшумно. Это можно сделать, используя силу трения.

Если на одном из валов закрепить конус, а на другом конические передачи, при их соприкосновении трение будет подгонять отстающий вал, тормозя обгоняющий, а валы будут вращаться с одинаковой скоростью. Коническое кольцо изготовлено с заострёнными зубьями, имеет несколько видов механической обработки, позволяющей бесшумно выполнять свою функцию в трансмиссии весь период эксплуатации. Помимо этого, благодаря пористой структуре внутренней поверхности скользит по валу, что позволяет удерживать смазку, тем самым улучшая скольжение и увеличивая период службы детали. Вращение двух независимых систем с одинаковой скоростью называется синхронным. Механизм, который выравнивает скорость вращения шестерни и вала называется синхронизатором. Работа синхронизатора позволяет легко включать передачи одним движением, а это сохраняет зубья муфт.

На труднопроходимых, извилистых дорогах, в условиях оживлённого городского движения водителю приходится часто переключать скорость, синхронизация которой значительно улучшает процесс, облегчая его. Синхронизатор переключается системой рычагов и вилок, передвигаясь по валу, обслуживает, соединяя находящиеся по бокам от него шестерни в соответствующие пары передач с шестернями вторичного вала.

Все узлы переключения синхронизаторов разработаны таким образом, чтобы эффективно и долговечно обслуживать, передавая создаваемый двигателем внутреннего сгорания крутящий момент соответственной мощности. Наиболее нагруженным узлом, подверженным нескольким видам циклических колебаний и износов, является сцепление. Фрикционные накладки, взаимодействуя при помощи сил трения, создают зацепление с маховиком двигателя, при этом также применена прижимная сила пружин и лепестков корзины сцепления, то есть в процессе прижимания синхронизируется мотором и первичным валом коробки переменных передач. Материал же фрикционных накладок подобран таким образом, чтобы обеспечить наилучший коэффициент сцепления с материалов маховика, которым является чугун.

Виды износов шестерён синхронизаторов и обслуживание коробки передач

От постоянного соприкосновения между подвижными частями шестерён возникают силы трения, а также ударные силы при непосредственном вхождении в зацепление зубьев. Всё это в процессе эксплуатации приводит либо к естественному износу деталей, либо к аварийному износу. Естественный износ шестерён и подшипников вызывает характерный шум в работе узла, по которому, не разбирая коробки передач, зачастую возможно определить его причину.

Аварийный износ происходит реже, но его последствия в виде неожиданного, резкого разрушения зубьев шестерён, подшипников, помимо характерных звуков, приводит к невозможности дальнейшей эксплуатации без разборки и ремонта автомобиля в целом. Принцип работы синхронизатора коробки передач основан на том, что при эксплуатации основным критерием его обслуживания является качество используемой смазки. На периодичность её замены влияют некоторые факторы, такие как состояние дорог, загруженность автомобиля, а при усреднённых режимах эксплуатации — пробег.

Синхронизационные кольца, как и остальные подвижные детали, подвержены процессам износа. Признаками неисправной работы синхронизаторов может служить хруст при переключении скоростей. Внутренний износ колец, а также увеличение пятна контакта зубьев детали, возникающими от ударов при вхождении в зацепление, вследствие постоянного взаимодействия с шестернями, приводят к заеданию механизма синхронизации, что в целом ухудшает работу коробки перемены передач. В таких случаях замена синхронизаторов восстанавливает до необходимого уровня управляемость систем переключения пар по всем передачам. Современные металлизированные смазки обеспечивают повышенную защиту от износа зубчатых колёс, подшипников и так далее. Нам было бы очень интересно узнать ваше мнение по этой теме.

Для чего нужен синхронизатор

Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни. Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей. Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации. Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

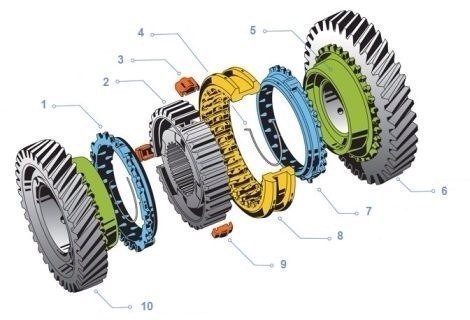

Состоит из следующих элементов:

1.Блокирующее кольцо
2.Ступица
3.Сухарь
4.Кольцевая пружина
5.Фрикционный конус шестерни
6.Шестерня
7.Блокирующее кольцо
8.Муфта синхронизатора
9.Сухарь
10.Шестерня

Синхронизатор КПП – устройство, выравнивающее частоту вращения вала и шестерни КПП. Данный механизм необходимо особенно на высоких скоростях, так как нагрузка на шестерни уменьшается, а также снижается сила трения между деталями.

Устройство механизма

Устройство и описание элементов синхронизатора механической КПП:

• Ступица. Посредством шлицов соединена с муфтой, обеспечивающей включение второй и третьей передачи.
• Сухари. Расположены в специальных пазах ступицы, которые проточены под углом. Для того, чтобы сухари плотно сидели в пазах, на муфте предусмотрены пружины, фиксирующие их в пазах.
• Кольца. Выполнены из бронзы и свободно вращаются при переключении, но при этом соединены с сухарями.
• Шестерня второй передачи.
• Шестерня третьей передачи.

Синхронизаторы коробки передач срабатывают при переключении на вторую или третью передачу (на которой расход топлива самый большой). Сцепка ступицы и шестерни достигается за счёт зубьев, расположенных на внешней стороне медных колец.

Медные кольца необходимы, так как они позволяют блокироваться муфте до полной синхронизации скоростей вращения вала и шестерни. Кольца выполнены в форме конуса, это способствует более надёжной сцепке с шестерней.

Синхронизаторы КПП могут быть следующих типов:

• Двухконусные. Применяются наиболее часто, имеют стандартные конструктивные особенности, описанные выше.
• Трёхконусные. Дополнительные элементы обеспечивают больше площадей для трения, достигается данный эффект установкой промежуточного кольца, работа которого в правильном распределении скоростей между валом и шестерней.

Принцип работы устройства

Для лучшего понимания работы механизма в сборе, следует подробно ознакомиться с последовательностью работы КПП, оснащённой синхронизатором.

Работа синхронизатора КПП:

1. Нейтральное положение. Зацепления не происходит, так как муфта синхронизатора не взаимодействует с шестернями, которые вращаются на валу без каких-либо препятствий.
2. Данное положение элементов соответствует и стандартным механическим коробкам передач.Происходит включение передачи. При этом муфта скользит в направлении шестерни, под действием силы от вилки КПП. Все элементы синхронизатора взаимосвязаны, поэтому одновременно с муфтой приводятся в движение сухари, пока не прижмутся к медному кольцу блокировки.
3. Блокирующее кольцо не даст муфте двигаться дальше, так как его шлицы упираются в зубья муфты. Оно будет находиться в фиксирующем положении пока не произойдёт окончательная синхронизация обеих частот вращения – шестерни и вала.
4. Достигнута синхронизация. Зубья муфты блокируют кольцо, заставляя его двигаться в обратную сторону. Препятствие пропадает, и муфта входит в зацепление с шестерней, это процесс является полным включением передачи.

Принцип работы синхронизатора механической КПП может показаться тяжёлым для понимания, но весь процесс происходит очень быстро, включение передачи занимает меньше одной секунды.

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу
При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще.

Как видно из приведенных примеров конструкций современных автомобильных коробок передач (рис. 3.7—3.11), переключение с помощью синхронизаторов применяется наиболее широко. Синхронизатор обеспечивает принудительное выравнивание угловых скоростей шестерни и соединяемого с ней вала, что упрощает, облегчает и ускоряет процесс переключения, способствует увеличению долговечности зубчатой муфты переключения и зубьев шестерен. В настоящее время в автомобильных коробках передач используются несколько вариантов конструкций синхронизаторов. Достаточно распространенным типом являются синхронизаторы с толкающими сухарями (рис. 3.13).

В такой конструкции на шлицах вторичного вала 12 закреплена ступица 8 синхронизатора, на поверхности которой имеются свои продольные шлицы и сделаны три продольных паза 9. В эти продольные пазы устанавливаются сухари 7, имеющие в средней части выступы. На шлицы ступицы надета муфта 3, при этом выступы сухарей 7 входят в кольцевую выточку, которая сделана в средней части ее внутренних зубьев 14. Сухари поджаты к внутренним зубьям двумя пружинами 5.

С обеих сторон ступицы установлены латунные блокирующие кольца 2. На их внутренней конической поверхности имеется мелкая резьба для увеличения трения в момент соприкосновения с коническими поверхностями Юн 11 шестерен / и 6 при переключениях. На наружной поверхности каждого блокирующего кольца имеется блокирующий зубчатый венец 15 (см. рис. 3.13, б), а на каждой шестерне имеется переключающий зубчатый венец 13. Эти венцы выполнены с

Рис. 3.13. Синхронизатор с толкающими сухарями:

/ — шестерня первичного вала; 2 — блокирующее кольцо; 3 — муфта; 4 — вилка; 5 — пружина; 6 — свободно сидящая шестерня вторичного вала; 7 — сухарь; 8 — ступица; 9 — пазы; 10, II — конические поверхности; 12 — вторичный вал; 13 — переключающий зубчатый венец; 14 — внутренний зуб муфты; 15 — блокирующий венец

треугольным заострением зубьев в сторону муфты 3, внутренние зубья 14 которой имеют аналогично оформленные концевые участки. Величина угла заострения зубьев венцов 15 определяется необходимостью обеспечения (на начальном этапе процесса) блокировки включения и выравнивания угловых скоростей переключаемой шестерни и сидящей на шлицах вала муфты. Угол заострения венцов 13 определяется исходя из облегчения (на конечном этапе процесса) их зацепления с внутренними зубьями 14 муфты 3 (рис. 3.13, б и в).

При включении передачи муфта 3 перемешается вилкой переключения 4 в сторону включаемой шестерни и увлекает за собой зафиксированные в выточках внутренних зубьев 14 сухари 7, которые прижимают соответствующее блокирующее кольцо к конусу 10 или 11 шестерни. Возникающие при этом силы трения увлекают во вращательное движение блокирующее кольцо 2 и повертывают его относительно муфты 3 на некоторый угол в пределах имевшегося между сухарем 7 и пазом в торце блокирующего кольца 2 зазора, равного половине ширины зуба блокирующего венца 15 (см. рис. 3.13, б и в). Торцевые скосы внутренних зубьев 14 муфты 3 в этой ситуации оказываются прижатыми к торцевым скосам зубьев блокирующего венца /5 (см. рис. 3.13, в), что не позволяет произвести включение передачи. Чем сильнее водитель давит на рычаг, тем с большим усилием внутренние зубья 14 муфты 3 давят на скосы зубьев венца 15 блокирующего кольца 2, создавая все больший тормозящий момент на конусной поверхности шестерни, противодействующий ее инерционному моменту. В конечном итоге, угловые скорости шестерни и муфты 3 выравниваются, противодействие инерционных моментов исчезает, а воздействие внутренних зубьев 14 муфты 3 вынуждает блокирующее кольцо 2 занять свое первоначальное положение, после чего происходит беспрепятственное зацепление зубьев муфты и зубьев переключающего венца шестерни 13 (рис. 3.13, в и г). На конечном этапе процесса включения передачи выступы прижатых пружинами 5 сухарей 7 выходят из кольцевой выточки внутренних зубьев 14.

Рассмотренная конструкция синхронизатора с толкающими сухарями обычно используется в ступенчатых коробках передач легковых автомобилей и легких грузовиков. В коробках передач грузовых автомобилей средней и большой грузоподъемности, имеющих массивные валы и шестерни с большим инерционным моментом, синхронизирующему устройству может не хватить эффективности одного блокирующего кольца. На таких автомобилях все популярнее становятся многоконусные синхронизаторы (например, показанный на рис. 3.14), у которых эффективность и надежность существенно повышены за счет увеличения числа блокирующих колец и соответствующего возрастания общей площади поверхностей трения. Примечательно, что в этих конструкциях увеличение момента трения на режиме блокировки включения и выравнивания угловых скоростей не требует увеличения усилия на рычаге переключения.

Широко применяемой конструкцией синхронизирующего устройства в коробках передач грузовых автомобилей является также синхронизатор пальцевого типа (рис. 3.15). Синхронизатор представляет собой дисковую муфту /, которая установлена на шлицах вторичного вала. Непосредственно на диск воздействует вилка переклю-

Рис. 3.14. Многоконусный синхронизатор:

/ — шестерня; 2 — переключающий венец; 3 — блок блокирующих колец; 4 — муфта; 5 — сухарь; 6 — конические поверхности шестерни; 7 — ступица;
