Какую оптику, фары лучше поставить на ниву
Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет. Затем следует повреждение рассеивателя, помутнение стекла, а при нырянии в холодные водоемы при включенных фарах – их разрушение. При этом нельзя назвать выдающимися характеристики штатного головного света. Нередко, особенно в дождь, автомобиль становится буквально слепым, а при снеге – незаметным.
Оптика на ниву: какая лучше?
Рекомендована замена приборов освещения на аналогичные, но других производителей. Альтернативные тюнинг варианты используются исключительно на свой страх и риск, поскольку ПДД прямо запрещают эксплуатацию авто с внесенными в конструкцию изменениями без регистрации в ГИБДД. Особенно это касается линзованной ксеноновой и диодной ЛЕД оптики.
Передние фары
Передняя оптика представлена 4 основными образцами, способными заменить старые фары на ниве. Использование отечественных продуктов Освар и Автосвет улучшит ситуацию с освещением лишь на время.

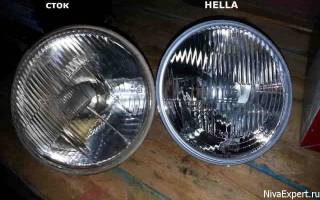

1) Hella – в отличие от стандартных образцов, имеют улучшенную прозрачность стеклянного элемента, а также резиновый уплотнитель, эффективный против грязи. Цоколь — H4 для галогеновых ламп. Артикул — 1A6 002 395-031.
2) Bosch – имеет аналогичные, что и Hella, параметры, однако несколько уступает по качеству светового пятна. Редко запотевают, устанавливаются на место штатных без доработок. Используются с галогеновыми лампами. Относительный минус – ощутимая цена около 1500-2000 руб. за штуку. Артикул — 0 301 600 107.
3) Wessem – гидрозащищенная оптика, создающая четкую область свет/тьма даже с лампами стандартной мощности.
4) DEPO – кроме привлекательного вида, хрустальные фары обладают равномерной областью освещения за счет отражающего колпачка, в меру устойчивы к воде, не запотевают. Артикул — 100-1124N-LD.
Установка передних фар
Работа над монтажом новой оптики начинается со снятия старых фар, в т.ч. на Ниве Урбан. Для этого открутите 6 саморезов с решетки радиатора.
Выкрутите 3 винта крепления блока фары
Выньте блок вместе с кольцом крепления, отсоедините питание.
Если новый комплект имеет нестандартные размеры, снимите корпус фары, выверните 4 винта и отсоедините колодку проводов в моторном отсеке.
По окончании процесса отрегулируйте световой пучок нового комплекта, используя схему.
Подфарники
При приобретении подфарников (надфарников) имеет смысл обратить внимание на продукцию нового образца. Из изменений по сравнению с классической моделью – увеличенный размер, улучшенная гидроизоляция и возможность выбрать желто-белые и полностью белые варианты.
1) ДААЗ 21214-3712010 с ДХО для 21214 М и Урбан.
2) ОСВАР (старого образца) ТН125 Л.
Установка подфарников
Нюансы установки подфарников практически не зависят от года выпуска автомобиля, но стоит учесть, что обновленные изделия имеют дополнительный контакт «массы».
Для демонтажа выньте патроны с лампами, открутите крепления пластиковых ушек, выньте корпус из посадочного места.
Доработайте конструкцию, изготовив дополнительный провод «массы» для поворотника.
Задние фонари
Гарантировать беспроблемную установку может задняя оптика, устанавливаемая на заводе – альтернативные изделия нередко оказываются больше/меньше по размеру, имеют нестандартное уплотнение и непредсказуемый характер освещения.
1) ОСВАР, ДААЗ – постоянные поставщики АвтоВАЗ, характеризуются «правильной» яркостью. Артикул — 21213-3716011-00 для 21213 и 21214.
Артикул — 21060-3716011-00 для 2121.
2) ProSport – хрустальная альтернативная оптика Нивы, формирующая сочное свечение за счет конфигурации стекла и наличия легкой тонировки. Имеет светодиодные конфигурации.2) ProSport – хрустальная альтернативная оптика Нивы, формирующая сочное свечение за счет конфигурации стекла и наличия легкой тонировки. Имеет светодиодные конфигурации.Арт. RS-09569 для 21213 и далее.
Арт. RS-05685 для тюнинга ВАЗ 2121.
Установка задних фонарей
Выньте колодку проводов, нажав предварительно на себя.
Открутите пару гаек «на 8» изнутри удобным инструментом.
Ту же операцию на трех болтах аналогичного размера проведите снаружи.
Освободившийся фонарь потяните на себя.
Делаем свет фар ярче видео
Устанавливаем Led (лед) фары видео
Какую оптику, фары лучше поставить на ниву
Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет. Затем следует повреждение рассеивателя, помутнение стекла, а при нырянии в холодные водоемы при включенных фарах – их разрушение. При этом нельзя назвать выдающимися характеристики штатного головного света. Нередко, особенно в дождь, автомобиль становится буквально слепым, а при снеге – незаметным.
Оптика на ниву: какая лучше?
Рекомендована замена приборов освещения на аналогичные, но других производителей. Альтернативные тюнинг варианты используются исключительно на свой страх и риск, поскольку ПДД прямо запрещают эксплуатацию авто с внесенными в конструкцию изменениями без регистрации в ГИБДД. Особенно это касается линзованной ксеноновой и диодной ЛЕД оптики.
Передние фары
Передняя оптика представлена 4 основными образцами, способными заменить старые фары на ниве. Использование отечественных продуктов Освар и Автосвет улучшит ситуацию с освещением лишь на время.
1) Hella – в отличие от стандартных образцов, имеют улучшенную прозрачность стеклянного элемента, а также резиновый уплотнитель, эффективный против грязи. Цоколь — H4 для галогеновых ламп. Артикул — 1A6 002 395-031.
2) Bosch – имеет аналогичные, что и Hella, параметры, однако несколько уступает по качеству светового пятна. Редко запотевают, устанавливаются на место штатных без доработок. Используются с галогеновыми лампами. Относительный минус – ощутимая цена около 1500-2000 руб. за штуку. Артикул — 0 301 600 107.
3) Wessem – гидрозащищенная оптика, создающая четкую область свет/тьма даже с лампами стандартной мощности.
4) DEPO – кроме привлекательного вида, хрустальные фары обладают равномерной областью освещения за счет отражающего колпачка, в меру устойчивы к воде, не запотевают. Артикул — 100-1124N-LD.
Установка передних фар
Работа над монтажом новой оптики начинается со снятия старых фар, в т.ч. на Ниве Урбан. Для этого открутите 6 саморезов с решетки радиатора.
Выкрутите 3 винта крепления блока фары
Выньте блок вместе с кольцом крепления, отсоедините питание.
Если новый комплект имеет нестандартные размеры, снимите корпус фары, выверните 4 винта и отсоедините колодку проводов в моторном отсеке.
По окончании процесса отрегулируйте световой пучок нового комплекта, используя схему.
Подфарники
При приобретении подфарников (надфарников) имеет смысл обратить внимание на продукцию нового образца. Из изменений по сравнению с классической моделью – увеличенный размер, улучшенная гидроизоляция и возможность выбрать желто-белые и полностью белые варианты.
1) ДААЗ 21214-3712010 с ДХО для 21214 М и Урбан.
2) ОСВАР (старого образца) ТН125 Л.
Установка подфарников
Нюансы установки подфарников практически не зависят от года выпуска автомобиля, но стоит учесть, что обновленные изделия имеют дополнительный контакт «массы».
Для демонтажа выньте патроны с лампами, открутите крепления пластиковых ушек, выньте корпус из посадочного места.
Доработайте конструкцию, изготовив дополнительный провод «массы» для поворотника.
Задние фонари
Гарантировать беспроблемную установку может задняя оптика, устанавливаемая на заводе – альтернативные изделия нередко оказываются больше/меньше по размеру, имеют нестандартное уплотнение и непредсказуемый характер освещения.
1) ОСВАР, ДААЗ – постоянные поставщики АвтоВАЗ, характеризуются «правильной» яркостью. Артикул — 21213-3716011-00 для 21213 и 21214.
Артикул — 21060-3716011-00 для 2121.
2) ProSport – хрустальная альтернативная оптика Нивы, формирующая сочное свечение за счет конфигурации стекла и наличия легкой тонировки. Имеет светодиодные конфигурации.2) ProSport – хрустальная альтернативная оптика Нивы, формирующая сочное свечение за счет конфигурации стекла и наличия легкой тонировки. Имеет светодиодные конфигурации.Арт. RS-09569 для 21213 и далее.
Арт. RS-05685 для тюнинга ВАЗ 2121.
Установка задних фонарей
Выньте колодку проводов, нажав предварительно на себя.
Открутите пару гаек «на 8» изнутри удобным инструментом.
Ту же операцию на трех болтах аналогичного размера проведите снаружи.
Освободившийся фонарь потяните на себя.
Делаем свет фар ярче видео
Устанавливаем Led (лед) фары видео
VazLada.info
VazLada.info
Страницы
Категории
Как подключить птф на Шевроле Ниву
Что из себя представляет противотуманные фары
Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман.
То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.
Установка противотуманок на ниву занимает не так много времени, около одного часа. Для начала необходимо приобрести необходимые комплектующие, помимо противотуманок, необходимо взять 6 клемм типа мама, одну петлю на 6 мм, реле на 4 контакта, кнопку на ваз и 6 метров автомобильного провода.
Для начала установки необходимо закрепить противотуманные фары на бампере, как показано на рис.1.
Одновременно с установкой к креплению противотуманной фары подключить черный минусовой провод и вывести под решёткой плюсовые провода в район аккумулятора как показано на рис. 2 — 3.
Затем нужно ввести кабель на кнопку в салон. Под запасным колесом, ближе к двигателю есть конструктивная резиновая заглушка на рис. 4.
Ее нужно проткнуть шилом и протолкнуть провод во внутрь салона рис. 5.
Далее нужно к правой фаре габаритных огней подключить провод — рис.6, для запитки реле включения, находим синий провод, зачищаем, соединяем и выводим к аккумуляторному отсеку.
В результате после разведения проводки, как показано на рисунках, провода должны сойтись в районе аккумулятора рис.7.
Правильное подключение на реле рис. 8: контакт №87 — аккумуляторная батарея, контакт №80 — противотуманные фары, контакт №85 — кнопка (управление минусом), контакт №86 — плюс от синего провода габаритных огней.
На каждый провод нужно одеть клемму — мама и на главный питающий — петлю на 8 мм, для подключения на аккумуляторную батарею, рис 9.
После подключения проводов к реле, крепим его на штатный болт возле аккумулятора рис. 10.
Далее переходим в салон, для подключения кнопки. Кнопку на противотуманные фары можно установить в любое свободное гнездо, как например, на рис. 11.
Для установки кнопки, необходимо открутить два самореза, крепящие лицевую панель рис.12.
После того как сняли панель, рис 13, нужно найти постоянный минус. Найдя минус, коротким проводом подключить его к кнопке вместе со вторым проводом, идущим от реле.
Затем собираем лицевую панель, но не устанавливаем кнопку в штатное место, должно получиться, так как на рис. 14.
Далее начинаем проверку. Включаем кнопку без габаритов и убеждаемся что противотуманные фары не светятся, затем включаем противотуманки с работающими габаритными огнями и если все подключено как в описании, то все должно заработать как на первом рисунке.
Потом устанавливаем кнопку в штатное место.
В подключении нет никаких проблем, следуйте инструкции и все обязательно получится!
Установленные противотуманки на ниву придают ей законченный вид настоящего русского внедорожника.
Как правильно установить противотуманки на ваз 21214
Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке
- Под самой панелью находим свободную фишку, которая обмотана изолентой
- Берем кнопку подключаем к фишке и устанавливаем ее в панель
- Релюшку устанавливаем в свободную колодку, в самом блоке управления
- К переднему бамперу выводим и подключаем проводку с фишкой
- Устанавливаем ПТФ в бампер при помощи специальных креплений
- Подключаем противотуманки и проверяем их работоспособность
Во время тумана, дождя или снегопада лучи ближнего и особенно дальнего света, отражаясь и рассеиваясь от мельчайших капель воды или снежинок, создают полупрозрачную пелену, сильно ухудшающую видимость. Для улучшения видимости в этих условиях на автомобилях устанавливаются противотуманные фары. Кроме этого широкий пучок света противотуманных фар хорошо подсвечивает обочину, облегчая маневрирование на извилистых дорогах.
Конструкция противотуманной фары обеспечивает формирование плоского горизонтального светового пучка с достаточно резкими светотеневыми границами сверху и снизу. У такого пучка лучшая контрастность освещенности пространства перед автомобилем.
Следует отметить, что желтый цвет ламп или рассеивателей противотуманных фар не имеет каких-либо существенных преимуществ по сравнению с белым.
Требования к установке противотуманных фар
Правилами дорожного движения (ПДД) на основании ГОСТ 8769-75 разрешено устанавливать противотуманные фары исключительно в количестве двух штук не дальше 400 мм от плоскости бокового габарита (по внешней кромке рассеивателя) и не ниже 250 мм от уровня поверхности дорожного покрытия (по нижней кромке рассеивателя).
Правила №48 Европейской Экономической Комиссии (ЕЭК) ООН «Единообразные предписания, касающиеся утверждения транспортных средств в отношении установки устройств освещения и световой сигнализации» дополнительно предписывают их установку не выше фар ближнего света (кроме полноприводных автомобилей). Углы видимости противотуманных фар (в пределах которого фары не загораживаются какими-либо элементами автомобиля) должны составлять: вертикальный 15. -10 о , горизонтальный — 45. -10 о . Противотуманные фары должны включаться только вместе с габаритным светом автомобиля.
Требования к противотуманным фарам
R — дальний свет;
Н — только с галогенной лампой;
S — цельностеклянный оптический элемент (лампа-фара);
В — противотуманная фара.
В большинстве противотуманных фар применяется однонитевая лампа категории Н1. Кроме нее применяют также лампы категорий Н2, Н3 и Н7 (усовершенствованная лампа Н1).
Из предлагаемых в продаже противотуманных фар хорошо зарекомендовали себя недорогие отечественные фары производства ОСВАР и «Автосвет». Из дорогих можно рекомендовать фары фирм «Hella» и «BOSCH».
Устанавливать противотуманные фары на автомобилях «НИВА» предпочтительнее на переднем бампере или на «кенгурятнике». Установка их под передним бампером значительно снижает угол переднего свеса (один из параметров оценки проходимости автомобиля) и соответственно увеличивает риск разбить их при движении по бездорожью.
Подключение противотуманных фар к электрической цепи автомобиля может быть выполнено по однопроводной схеме («плюс» на проводе, «минус» через крепеж фары), либо двухпроводной («минус» и «плюс» имеют отдельные провода). Ввиду ненадежного контакта из-за коррозии мест крепления фар под воздействием окружающей среды предпочтительнее является двухпроводная схема.
3. включены постоянно (работает только при включенном габаритном свете).
— реле автомобильное (например, типа РС527 или 90.3747);
— колодку с ножевым предохранителем номиналом 16А;
— трехпозиционный переключатель, например вентилятора отопителя салона;
— провод сечением не менее 2,5 мм 2 для силовых цепей (зависит от мощности применяемых ламп);
— провод сечением не менее 0,75 мм 2 для цепей управления;
— клеммы соединительные (так называемые «мамы»).
Если нет желания устанавливать дополнительную колодку с предохранителем, можно провести силовую цепь через незанятые места на штатных панелях предохранителей, например №12, установив туда предохранитель на 16А. Провода лучше использовать с внутренней тканевой изоляцией — они более устойчивы к перетиранию.
Номера контактов 1, 2 и 3 на переключателе соответствуют указанным выше на принципиальной схеме. Контакты 4 и 5 предназначены для внутренней подсветки клавиши. Их нужно подключить к белому и черному проводу у любой из клавиш «бороды», имеющей подсветку.
Выключатель противотуманных фар устанавливается в подходящее по размеру свободное гнездо, закрытое заглушкой.
Теперь можно проложить проводку и выполнить подключение согласно схеме. Места подключения изолируются резиновыми или ПВХ трубками, надетыми на клеммы. Для изоляции контактов, подходящих непосредственно к противотуманным фарам, можно использовать резиновые колпачки от резисторного датчика давления масла.
Практически аналогичную схему, но с возможностью использования незадействованной на части автомобилей проводки очистителей фар, предлагает на своем сайте KUK. Эта статья с разрешения автора скопирована на наш сайт.
Схема как правильно подключать
Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.
Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.
Установка противотуманных фар на Ниву
Основные характеристики
| Марка: BMW | КПП: автомат / механика |
| Модель: X1 | Кузов: седан, купе, универсал |
| Год выпуска: 2009 | Питание: бензин / дизель |
| Объем двигателя: 1985 см³ | Привод: задний |
–>
Установка противотуманок на ниву занимает не так много времени, около одного часа. Для начала необходимо приобрести необходимые комплектующие, помимо противотуманок, необходимо взять 6 клемм типа мама, одну петлю на 6 мм, реле на 4 контакта, кнопку на ваз и 6 метров автомобильного провода.
Для начала установки необходимо закрепить противотуманные фары на бампере, как показано на рис.1.
Одновременно с установкой к креплению противотуманной фары подключить черный минусовой провод и вывести под решёткой плюсовые провода в район аккумулятора как показано на рис. 2 – 3.
Затем нужно ввести кабель на кнопку в салон. Под запасным колесом, ближе к двигателю есть конструктивная резиновая заглушка на рис. 4.
Ее нужно проткнуть шилом и протолкнуть провод во внутрь салона рис. 5.
Далее нужно к правой фаре габаритных огней подключить провод – рис.6, для запитки реле включения, находим синий провод, зачищаем, соединяем и выводим к аккумуляторному отсеку.
В результате после разведения проводки, как показано на рисунках, провода должны сойтись в районе аккумулятора рис.7.
Правильное подключение на реле рис. 8: контакт №87 – аккумуляторная батарея, контакт №80 – противотуманные фары, контакт №85 – кнопка (управление минусом), контакт №86 – плюс от синего провода габаритных огней.
На каждый провод нужно одеть клемму – мама и на главный питающий – петлю на 8 мм, для подключения на аккумуляторную батарею, рис 9.
После подключения проводов к реле, крепим его на штатный болт возле аккумулятора рис. 10.
Далее переходим в салон, для подключения кнопки. Кнопку на противотуманные фары можно установить в любое свободное гнездо, как например, на рис. 11.
Для установки кнопки, необходимо открутить два самореза, крепящие лицевую панель рис.12.
После того как сняли панель, рис 13, нужно найти постоянный минус. Найдя минус, коротким проводом подключить его к кнопке вместе со вторым проводом, идущим от реле.
Затем собираем лицевую панель, но не устанавливаем кнопку в штатное место, должно получиться, так как на рис. 14.
Далее начинаем проверку. Включаем кнопку без габаритов и убеждаемся что противотуманные фары не светятся, затем включаем противотуманки с работающими габаритными огнями и если все подключено как в описании, то все должно заработать как на первом рисунке.
Потом устанавливаем кнопку в штатное место.
В подключении нет никаких проблем, следуйте инструкции и все обязательно получится!
Установленные противотуманки на ниву придают ей законченный вид настоящего русского внедорожника.
