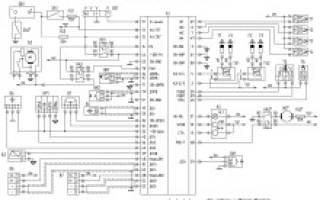

Электросхема уаз 220695 04

1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 31 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — электромагнитный клапан продувки адсорбера; 11 — регулятор холостого хода; 12, 13, 15, 17 — свечи зажигания; 14, 16 — катушки зажигания; 18 — комбинация приборов; 19 — тахометр; 20 — сигнальная лампа ; 21 — соединительная колодка; 22 — датчик температуры воздуха во впускной трубе; 23 — датчик температуры охлаждающей жидкости; 24 — датчик массового расхода воздуха; 25 — датчик детонации; 26 — датчик положения дроссельной заслонки; 27 — датчик положения распределительного вала; 28 — датчик положения коленчатого вала; 29 — реле топливного насоса; 30 — главное реле системы управления двигателем; 32 — топливный насос; 33 — выключатель

Схема электрооборудования автомобилей мод. 31519-095, 31519-195

1 — фонарь передний правый; 2 — фара правая; 3 — фара противотуманная правая; 4 — сигнал звуковой; 5 — фара противотуманная левая; 6 — фара левая; 7 — фонарь передний левый; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — подкапотная лампа; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — боковой указатель поворота правый; 25 — прерыватель стеклоочистителя; 26 — боковой указатель поворота левый; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле прерывистой работы омывателя двери задка; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — контрольная лампа резервного сигнализатора; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — переключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68, 69 — датчик уровня топлива; 70 — очиститель стекла двери задка; 71 — омыватель стекла двери задка; 72 — фонарь задний правый; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний левый; 79, 80, 81, 82 — свечи зажигания; 83 — датчик-распределитель; 84 — микропереключатель; 85 — электромагнитный клапан ЭПХХ; 86 — катушка зажигания; 87 — коммутатор транзисторный; 88 — блок ЭПХХ

Эл.схема оборудования автомобилей мод. 315195-025, 315195-125

1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа ; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания

Схема оборудования автомобилей мод. 315195-023, 315195-123

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

Электросхема УАЗ Патриот

УАЗ Патриот – очень популярный в своем классе российский автомобиль. Учитывая, что его эксплуатация связана с предельно допустимыми климатическими и ландшафтными условиями, имеют место случаи неисправности электрооборудования.

Наиболее частые причины отказа электрической части автомобиля:

• механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
• отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
• неисправность узлов контроля и блоков управления;
• выход из строя осветительного оборудования, предохранителей, реле;
• сбои в работе электронных блоков;
• проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2017 год) и Евро 4 (после 2013 года).
Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла.
Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей.
В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

• электроподогрев лобового стекла;
• дополнительный электрический отопитель салона;
• подогрев заднего ряда сидений;
• аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Электрическая схема УАЗ Патриот до 2007 года выпуска

Принципиальная электрическая схема изображена на рис.1

Проводники соединений электрической схемы выполнены их многожильного медного провода, заключенного в полихлорвиниловую (ПВХ) изоляцию с одно- или двухцветной маркировкой в соответствии с электрической схемой. Группы проводников объединяются в электрические жгуты. Частая причина отказа электропроводки – замыкание проводов внутри жгута вследствие короткого замыкания. В этом случае необходимо «распотрошить» весь жгут, чтобы убедиться, что на всем его протяжении нет внутренних оплавлений и замыканий. В случае нарушения электрических соединений между узлами электросхемы следует «прозванивать» связи от конкретного исполнительного элемента до блока управления узлом в соответствии с приведенной схемой.
Обозначение элементов схемы приведено на рис.2

Электрическая схема УАЗ Патриот с 2007 до 2012 года выпуска

Обозначение элементов приведено на рис.4

Электрическая схема УАЗ Патриот с 2012 года выпуска

Электросхема УАЗ Патриот с двигателем ЯМЗ-409 Лимитед (рис.6) намного сложнее предыдущих моделей. При ремонте автомобилей этого поколения необходимо пользоваться специальными руководствами.
