Описание электрооборудования Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Электрооборудование автомобиля ваз 2110 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть ваз 2112 – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя ваз 2111, “генератор – выключатель зажигания – монтажный блок”. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

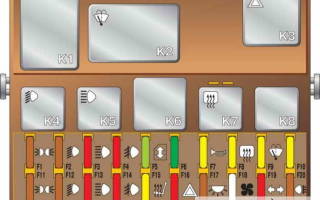

Расположение реле и предохранителей в монтажном блоке

К1 – реле контроля исправности ламп
К2 – реле очистителя ветрового стекла
К3 – реле-прерыватель указателей поворота и аварийной сигнализации
К4 – реле включения ближнего света фар
К5 – реле включения дальнего света фар
К6 – дополнительное реле
К7 – реле включения обогрева заднего стекла
К8 – резервное реле
F1 – F20 – плавкие предохранители

Большинство предохранителей и реле находятся в монтажном блоке ваз 2111, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока ваз 2110 возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Схема соединений монтажного блока

наружная цифра в обозначении наконечника провода – номер колодки
внутренняя цифра – условный номер штекера
К1 – К8 – реле (см. выше)

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания ваз 2112, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110 (см. Система управления двигателями ВАЗ-2111 и -2112). Реле и предохранители системы впрыска ваз 2111 находятся возле контроллера, под консолью панели приборов справа.

Цепи, защищаемые плавкими предохранителями

Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний свет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя.
Звуковой сигнал

Элемент обогрева заднего стекла

Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар
Обмотка реле включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар

Левая противотуманная фара

Электрообогрев сидений
Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации

Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель

Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (или маршрутный компьютер)

Лампы задних противотуманных огней

При ремонте системы электрооборудования отсоединяйте клемму “-” аккумуляторной батареи (при выключенном двигателе).
Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Схемы электрооборудования автомобилей ваз 2110 приведены в Приложениях.

Электросхема ВАЗ 2111 – схема электрооборудования

В данном бесплатном сборнике находится вся документация необходимая по электрооборудованию автомобиля ВАЗ-2111 – схема сама, система подогрева, очиститель фар, модуль электронный управления двигателем и блок предохранителей. 2111 ВАЗ – это первый универсал в линейке автомобилей переднеприводных, который представляет собой модернизированную заднеприводной концепцию ВАЗ 2104. В ней схема инжектор на электропроводки и ряд других узлов в рамках концепции изменения претерпели изменения. Схемы на другие можно модели посмотреть тут.

Схема электрооборудования 2111-ВАЗ карбюратор

1. блок-фара; 2. датчики передних износа тормозных колодок; 3. датчик включения вентилятора электродвигателя; 4. электродвигатель вентилятора системы охлаждения звуковой; 5. двигателя сигнал; 6. генератор: 7. датчик уровня блок; 8. масла управления электромагнитным клапаном карбюратора; 9. отопителя контроллер; 10. выключатель клапана рециркуляции; 11. лампа рычагов подсветки управления отопителем; 12. коммутатор; 13. концевой карбюратора выключатель; 14. датчик контрольной лампы давления свечи; 15. масла зажигания; 16. электромагнитный клапан карбюратора; 17. указателя датчик температуры охлаждающей жидкости; 18. датчик-зажигания распределитель; 19. катушка зажигания; 20. стартер ВАЗ-электродвигатель; 21. 2111 вентилятора отопителя; 22. дополнительный резистор отопителя электродвигателя; 23. датчик скорости; 24. выключатель света хода заднего; 25. микромоторедуктор привода заслонки отопителя; 26. рециркуляции клапан; 27. датчик уровня тормозной жидкости; 28. для колодки подключения электродвигателя омывателя заднего аккумуляторная; 29. стекла батарея; 30. электродвигатель смывателя ветрового датчик; 31. стекла уровня омывающей жидкости; 32. датчик охлаждающей уровня жидкости; 33. моторедуктор очистителя ветрового монтажный; 34. стекла блок: 35. колодки для подключения предупредительного жгута света; 36. переключатель наружного освещения; 37. приборов комбинация; 38. выключатель заднего противотуманного света; 39. лампа контрольная противотуманного света; 40. контрольная лампа заднего обогрева стекла; 41. часы; 42. выключатель обогрева стекла заднего; 43. подрулевой переключатель; 44. колодка для проводов переключения при установке блок-фар типа другого; 45. регулятор освещения приборов; 46. выключатель колодки; 47. зажигания для подключения жгута проводов фар очистителей; 48. розетка для переносной лампы; 49. индивидуального плафон освещения салона; 50. выключатель стоп-плафон; 51. сигнала освещения салона; 52. блок бортовой контроля системы; 53. датчик указателя уровня топлива; 54. аварийной выключатель сигнализации ВАЗ-2111; 55. датчик безопасности ремня водителя; 56. прикуриватель; 57. лампа подсветки выключатель; 58. пепельницы лампы освещения вещевого ящика; 59. для колодка подключения бортового компьютера; 60. лампа вещевого освещения ящика; 61. боковые указатели поворота; 62. стойках в выключатели передних дверей; 63. выключатели в стойках дверей задних; 64. выключатель контрольной лампы стояночного фонарь; 65. тормоза освещения багажника; 66. датчик температуры системы для отопления; 67. наружные задние фонари; 68. задние внутренние фонари; 69. фонари освещения номерного элемент; 70. знака обогрева заднего стекла; 71. колодка подключения для дополнительного стоп-сигнала ВАЗ Электросхема.

Читать еще: Лада веста универсал каталог запчастей

2111 проводки ВАЗ 2111 инжектор

1 – фара-блок
2 – датчики износа колодок передних звуковой
3 – тормозов сигнал
4 – вентилятор системы охлаждения
5 – света выключатель заднего хода
6 – аккумуляторная батарея
7 – датчик
8 – генератор контрольной лампы давления масла
9 – уровня датчик масла
10 – свечи зажигания
11 – форсунки
12 – холостого регулятор хода
13 – колодки электронного блока датчик
14 – управления положения дроссельной заслонки
15 – датчик коленчатого положения вала
16 – модуль зажигания
17 – датчик температуры указателя охлаждающей жидкости (для комбинации стартер)
18 – приборов
19 – колодка диагностики
20 – датчик температуры жидкости охлаждающей (для системы управления двигателем)
21 – скорости датчик
22 – реле включения бензонасоса
23, 35, 39 – плавкие электробензонасос
24 – предохранители
25 – микромоторедуктор привода заслонки отопителя
26 – рециркуляции клапан
27 – вентилятор отопителя
28 – насос омывателя стекла ветрового
29 – датчик уровня омывающей жидкости
30 – уровня датчик тормозной жидкости
31 – датчик уровня жидкости охлаждающей
32 – моторедуктор стеклоочистителя
33 – дополнительный резистор отопителя вентилятора
34 – реле включения питания системы клапан
36 – впрыска продувки адсорбера
37 – датчик массового воздуха расхода
38 – реле включения вентилятора системы переключатель
40 – охлаждения наружного освещения
41 – датчик детонации
42 – концентрации датчик кислорода (подогреваемый лямбда-зонд)
42* – СО-ставится (потенциометр на машинах, эксплуатируемых на этилированном бензине; в случае этом датчик концентрации кислорода не устанавливается)
43 – лампа контрольная противотуманного света
44 – контрольная лампа заднего обогрева стекла
45 – выключатель противотуманного света
46 – обогрева выключатель заднего стекла
47 – комбинация приборов
48 – блок монтажный
49 – датчик уровня топлива
50 – выключатель регулятор
51 – зажигания яркости подсветки приборов
52 – подрулевой лампа
53 – переключатель подсветки рычагов управления отопителем
54 – аварийной выключатель сигнализации
55 – электронный блок управления выключатель; 56 – отопителем клапана рециркуляции
57 – блок индикации системы бортовой контроля
58 – боковые указатели поворота
59 – температуры датчик для системы отопления
60 – плафон салона освещения
61 – передний плафон освещения салона
62 – для розетка переносной лампы
63 – электронные часы
64 – стойках в выключатели передних дверей
65 – выключатели в стойках дверей задних
66 – лампа освещения вещевого ящика
67 – освещения выключатель вещевого ящика
68 – прикуриватель
69 – лампа пепельницы освещения
70 – выключатель стоп-сигнала
71 – элемент заднего обогрева стекла
72 – наружные задние фонари
73 – задние внутренние фонари
74 – лампы освещения номерного лампа
75 – знака освещения багажника.

скачать управления мотором ВАЗ 2111

1 – монтажного фрагмент блока.
2 – электровентилятoр системы охлаждения индикатор.
3 – двигателя состояния автомобильной противоугонной системы.
4 – управления блок автомобильной противоугонной системы.
5 – датчик охлаждающей температуры жидкости.
6 – датчик расхода воздуха.
7 – патрубок дроссельный.
8 – колодка, присоединяемая к датчику положения заслонки дроссельной.
9 – колодка, присоединяемая к регулятору холостого контроллер.
10 – хода ВАЗ 2111.
11 – колодка, присоединяемая к проводов жгуту кондиционера.
12 – датчик кислорода.
13 – датчик датчик.
14 – детонации положения коленчатого вала.
15 – датчик адсорбер.
16 – скорости.
17 – аккумуляторная батарея.
18 – главное реле.
19 – присоединяемая, колодка к жгуту проводов антиблокировочной системы колодка.
20 – тормозов диагностики.
21 – предохранитель защиты цепей реле главного.
22 – предохранитель защиты контроллера.
23 – предохранитель электробензонасоса защиты и его реле.
24 – реле включения реле.
25 – электробензонасоса включения электровентилятора.
26, 27 – колодки, присоединяемые к проводов жгуту панели приборов.
28 – модуль зажигания.
29 – датчиком с электробензонасос уровня топлива.
30 – свечи зажигания.
31 – Назначение.

форсунки штекеров в колодке 26: 1 – к низковольтному входу комбинации в тахометра приборов; 3 – к лампе “Неисправность двигателя» в приборов комбинации (от контроллера); 4 – к выключателю плафона, расположенному на двери стойке водителя; 5 – к лампе «Неисправность двигателя» в приборов комбинации (подача «+» питания); 6 – к маршрутному компьютеру (расхода сигнал топлива); 7 – к комбинации приборов (сигнал автомобиля скорости 2111);
8 – к выводу «15» выключателя зажигания (колодки 4 штекер выключателя).

Схема блока предохранителей 2111-ВАЗ

1 – модуль зажигания
2 – датчики скорости, воздуха расхода, подогрева
3 – топливные реле, насос, вентилятор
4 – форсунки
5 – бензонасос
6 – зажигание

F1 5 Лампы освещения: приборов, номеров, габаритов на приборной панели, левые подсветка, габариты багажника
F2 7,5 Ближний свет в левой Дальний
F3 10 фаре свет в левой фаре
F4 10 Правая противотуманная передняя фара
F5 30 Стеклоподъемники дверей
F6 15 Переносная прикуриватель, лампа
F7 20 Вентилятор радиатора, звуковой сигнал
F8 20 заднего Обогрев стекла
F9 20 Омыватель и очиститель лобового F10
стекла 20 Резервый
F11 5 Габарит с правой F12
стороны 7,5 Ближний свет в правой фаре
Дальний 10 F13 свет в правой фаре
F14 10 фара Противотуманная, левая
F15 20 Обогрев сидений VAZ авто-2111
F16 10 Аварийный сигнал, F17
поворотники 7,5 Стоп сигнал, подсветка замка освещение, зажигания салона
F18 25 Прикуриватель, подсветка отопитель, бардачка салона
F19 10 Лампа заднего контроль, хода исправности стоп сигнала
F20 7,5 противотуманные Задние фары.

Читать еще: Опасно ли ездить на газу

Мое первое авто

Схема электрооборудования Ваз 2110 и его модификации

Первые автомобили Ваз 2110 выпускались с обычным восьмиклапанным карбюраторным двигателем.

Схема карбюраторного варианта исполнения ВАЗ 2110

Схема электропроводки автомобиля Ваз 2110 с системой впрыска топлива М 1.5.4 и ЯНВАРЬ 5.1 для 16 клапанных двигателей.

Электрическая сема Ваз 21102

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

А — колодки для подключения электродвигателя омывателя заднего стекла.
В — колодки для подключения жгута системы впрыска.
С — к колодке жгута предупредительного света.
D — колодка для подключения к бортовому компьютеру.
Е — к колодке жгута очистителей фар.
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса.
G — к элементу обогрева заднего стекла.
H — колодка для подключения дополнительного сигнала торможения.
J — к моторедуктору замка багажника.

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива автомобиля ВАЗ-21102

1 – форсунки
2 – свечи зажигания
3 – модуль зажигания
4 – колодка диагностики
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1»)
6 – электродвигатель вентилятора системы охлаждения
7 – колодка, присоединяемая к жгуту проводов панели приборов
8 – главное реле
9 – предохранитель, соединенный с главным реле
10 – реле электровентилятора
11 – предохранитель, соединенный с реле электровентилятора
12 – реле электробензонасоса
13 – предохранитель, соединенный с реле электробензонасоса
14 – датчик массового расхода воздуха
15 – датчик положения дроссельной заслонки
16 – датчик температуры охлаждающей жидкости
17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
18 – регулятор холостого хода
19 – датчик детонации
20 – датчик положения коленчатого вала
21 – датчик скорости автомобиля
22 – блок управления иммобилайзера
23 – индикатор состояния иммобилайзера
24 – электробензонасос с датчиком уровня топлива
25 – датчик контрольной лампы давления масла
26 – датчик указателя температуры охлаждающей жидкости
27 – датчик уровня масла
28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

Блок предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А — Левая фара (ближний свет).
F3 — 10А — Левая фара (дальний свет).
F4 — 10А — Правая противотуманная фара.
F5 — 30А — Электродвигатели стеклоподъемников дверей.
F6 — 15А — Переносная лампа.
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 — 20А — Резервный.
F11 — 5А — Лампы габар.итного света правого борта.
F12 — 7,5А — Правая фара (ближний свет).
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара.
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (маршрутный компьютер).
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А — Лампы задних противотуманных фонарей.

Читать еще: Лада веста кросс на автомате

В цепи запуска предохранителей не предусмотрено.

Обозначение реле:

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Схема управления отопителем 2110

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Схема включения генератора 2110

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Написать ответ Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

Вот так он выглядит в салоне, на фото помечены основные реле и пронумерованы все имеющиеся на блоке предохранители.

Схема предохранителей ваз 2110

За что отвечают реле блока предохранителей ВАЗ 2110

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

Схема соединений монтажного блока ВАЗ 2110

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110:

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей:
