Как поставить реле стартера на ваз 2110

Блок предохранителей и реле ВАЗ 2110

Чтобы определить нахождение реле стартера ВАЗ 2110, необходимо разобраться со схемой предохранителей и автомобиля в целом. Поскольку функций у классической «десятки» не так много, то и самих элементов небольшое число. Описание назначения всех деталей поможет любому владельцу машины быстрее разобраться с любыми проблемами и провести диагностику машины.

Схема реле и предохранителей ВАЗ 2110

Очиститель переднего стекла

Реле-прерыватель указателей поворота и аварийной сигнализации

Включение дальних фар

Дополнительное реле стартера

Обогрев заднего стекла

Задний противотуманный свет

Сила тока ( ампер )

Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь

Ближняя левая фара

Дальняя левая фара

Правый противотуманный свет

Электродвигатели стеклоподъемников дверей

Переносная лампа или розетка

Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал

Обогрев заднего стекла. Включение обогрева заднего стекла

Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла

Правый габаритный свет

Правый ближний свет

Правый дальний свет. Контрольная лампа включения дальнего света

Левый противотуманный свет

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер

Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер

Задний противотуманный свет

Где находится главное реле ВАЗ 2110

За какую электроцепь отвечают

Клапан продувки адсорбера. Датчик скорости. Датчик подогрева. Датчик расхода воздуха

Бензонасос и его реле. Форсунки.

Среди дополнительных реле:

Главное реле зажигания

Реле стартера ВАЗ 2110: характеристики

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Местоположение дополнительное реле стартера ВАЗ 2110

Разместилось в основном блоке предохранителей и реле. Там оно обозначено номером К6.

Местонахождение реле блокировки стартера ВАЗ 2110

Разместилось в главном блоке, внутри салона машины.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

окисление проводов и элементов соединения;
разрывы цепей питания;
проблемы с креплением;
проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Средняя стоимость нового реле стартера для ВАЗ 2110 колеблется в пределах от 600 до 850 рублей.

Где находится реле и предохранитель бензонасоса ВАЗ 2110

Они расположены в дополнительном монтажном блоке, который находится под капотом автомобиля. Их общие характеристики мало отличаются установлен ли мотор на 8 или на 16 клапанов. Также и цена практически одинаковая, в пределах от 80 до 200 рублей. Как выглядит реле можно узнать из фото.
А о процессе замены — из видео.

Реле зажигания ВАЗ 2110

Отвечает за исправную работу электроцепей всей зажигательной системы, находится в дополнительном блоке. Оно также называется главным реле.

Где находится реле генератора ВАЗ 2110

Можно найти в монтажном блоке «десятки», который расположен в салоне.

Местонахождение реле зарядки ВАЗ 2110

Как и большинство других реле, можно найти в основном блоке.

Местонахождение реле сигнала ВАЗ 2110

Реле звукового сигнала расположено в блоке салона «десятки» под номером К3.

Расположение реле поворотов ВАЗ 2110

Под номером К4 легко обнаружить среди других в главном блоке предохранителей.

Местонахождение реле дворников ВАЗ 2110

Реле стеклоподъемников ВАЗ 2110: расположение

Реле стеклоподъемников классической ВАЗ-овской модели находится в основном блоке предохранителей.

Предохранитель и реле ближнего света ВАЗ 2110: расположение

Они не позволяют перегореть электроцепи, отвечающей за работу фонарей, в то время как реле помогает ей функционировать. Расположены в основном блоке. Обозначаются — К4. Каждая ближняя лампа со своим предохранителем: у левой — F2, а у правой — F12.

Где находится реле ПТФ ВАЗ 2110

Подогрев сидений ВАЗ 2110: расположение реле

Находится в салоне авто.

Расположение реле вентилятора ВАЗ 2110

Реле электровентилятора ВАЗ 2110 находится в дополнительном монтажном блоке и на схеме обозначено под номером 4.

Реле стартера на ВАЗ 2110 можно установить самостоятельно

Те люди, у которых есть ВАЗ 2110 обязательно сталкивались с ситуацией, когда не крутил стартер после того, как ключ был повернут, причем слышны некоторые щелчки, которые говорят о том, что втягивающее реле работает. В такой ситуации сразу возникает вопрос где же находится реле стартера ВАЗ 2110 и как его быстрее найти. Такой вопрос также актуален и во время тюнинга ВАЗ 2111.

Но у нас есть для вас интересные новости: в ВАЗ 2110 просто нет реле стартера. Есть втягивающее реле, к которому подается плюcовой контакт от замка зажигания. Реле установлено на стартере, у него размер в 2 раза меньше, чем у стартера, и он круглой формы.

Далее мы осветим некоторые популярные неисправности, которые обычно возникают у ВАЗ 2110, связанные с реле стартера ВАЗ 2110 и со стартером, кстати, много чего используется и в ВАЗ 2115, поэтому делая тюнинг этого автомобиля можно будет многие проблемы избежать.

Читать еще: Рихтовка кузова что это

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
контакты с плюсом окислились – надо их просто почистить;
бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Реле стартера ВАЗ 2110: установка

А далее видео о том, как устанавливать дополнительное реле стартера ВАЗ 2110:

Реле стартера в ВАЗ 2110: особенности правильной установки

Для автолюбителей со стажем не является секретом, что без стартера невозможна нормальная эксплуатация транспортного средства. Представленное устройство приводит в движение коленчатый вал, разгоняя его до определенной частоты и запуская в работу двигатель. В результате данной несложной процедуры машина заводится, после чего может начинать движение.Если этого не происходит, то причина поломки может крыться в реле стартера ВАЗ 2110.

Для чего необходимо реле стартера?

Как и любой другой сложный механизм, стартер на отечественной модели ВАЗ 2110 состоит из нескольких незаменимых элементов, главным из которых по праву считается реле.

Именно оно обеспечивает эффективный запуск шестерни привода, который осуществляется в тесном взаимодействии с зубчатыми деталями маховика коленчатого вала. Кроме того, реле отвечает за передачу питания от аккумуляторной батареи к электродвигателю стартера. Энергия, поступающая на переключатель зажигания, предварительно проходит через все обмотки тягового реле. В том случае, когда втягивающая обмотка неисправна (перегорела или перетерлась), в стартере, как правило, слышны четко различимые щелчки, однако сам автомобиль не заводится. В итоге, без замены рассматриваемого элемента не обойтись, в противном случае транспортное средство так и останется стоять на приколе.

Типичные неполадки втягивающего реле

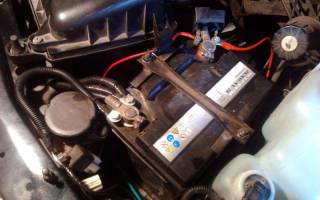

Стартер ВАЗ 2110 находится в непосредственной близости от аккумулятора в нижней части моторного отсека, поэтому найти его не составит особых проблем даже неопытному автолюбителю. На выход из строя втягивающего реле чаще всего указывают следующие характерные признаки:

Отсутствие щелчка в устройстве;
Непреднамеренная заводка машины;
Нет контакта (замыкания) реле и стартера;
Отсутствие мгновенного запуска стартера при повороте замка зажигания.

Иногда начинающие водители при трудностях с запуском двигателя думают, что проблема кроется в реле стартера, однако в большинстве случаев в машине просто разрядился аккумулятор. АКБ не выдает требуемого тока на обмотку описываемой детали, вследствие чего стартер не может прокрутить коленчатый вал. Иногда проблемы с реле можно выявить визуально. Так, например, сняв упомянутый элемент необходимо тщательно его осмотреть на предмет подгорания или механических повреждений. В случае обнаружения деформаций данная деталь нуждается в замене, производить которую необходимо строго по определенным правилам.

Ремонт реле на модели ВАЗ 2110

Установка нового реле на отечественных машинах считается задачей хоть и не сложной, но требующей должного внимания. Тем не менее, она не всегда необходима. Квалифицированные ремонтники перед заменой такого элемента в обязательном порядке проверяют его пригодность. Для этого при помощи тестера они замеряют напряжение, приходящее на контакт, расположенный рядом с красным проводом. Если прибор показывает напряжение в диапазоне 1-9 В, то потребуется снятие старого изделия и ремонт самого механизма.

Для осуществления упомянутой процедуры потребуется соблюдать ряд последовательных действий. Если реле разборное, то после отключения аккумулятора и постановки КПП в нейтральное положение нужно открутить винты на крышке корпуса изделия. Иногда концы обмотки создают препятствие для снятия крышки, поэтому для легкого демонтажа элемента их нужно будет предварительно отпаять. Как только элемент разобран, стоит заменить старые силовые контакты новыми, что обеспечит беспрепятственное движение тока. Когда контакт пострадал несильно, то лучше всего зачистить подгоревшую часть наждачной бумагой и избежать ее замены.

Читать еще: Каталог кузовных деталей приора

Особенности установки реле

Втягивающее реле на модели ВАЗ 2110 расположено на стартере, поэтому его снятие и установка проходит без дополнительных сложностей.

Для осуществления данных процедур понадобятся всего два основных инструмента, включая:

Плоскую отвертку;
Гаечные ключи на 10 и 13.

Демонтаж реле происходит после снятия красного провода, ведущего к контакту папа и откручивания двух гаек. Плоской отверткой отсоединяется шнур на передней части крепления изделия, а затем механизм аккуратно извлекается. Установка нового реле предполагает выполнение перечисленных действий в обратном порядке, то есть присоединение к передней части устройства красного провода и закручивания гаек для крепления изделия. На финальном этапе нужно прикрепить провод питания к контакту папа. По времени описываемое мероприятие занимает не более 30 минут, при этом самостоятельное выполнение всех действий позволит сэкономить водителю в среднем 500-700 рублей личного бюджета.

Таким образом, установка такой важной детали, как реле стартера на машине ВАЗ 2110 — это непростая, но вполне выполнимая задача для каждого автолюбителя, интересующего внутренним устройством своего железного коня.

Как поставить реле стартера на ваз 2110

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
контакты с плюсом окислились – надо их просто почистить;
бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Реле стартера ВАЗ 2110: установка

А далее видео о том, как устанавливать дополнительное реле стартера ВАЗ 2110:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Как уже выяснялось ранее на Ладе десятого семейства отсутствует реле стартера, втягивающее стартера управляется напрямую от замка зажигания, в связи с чем контактная группа теряет хороший контакт. Поэтому многие владельцы ВАЗ 2110 устанавливают на авто дополнительное реле стартера. Это позволит разгрузить контактную группу, а также значительно увеличить напряжение на втягивающее.

_Для доп реле стартера ваз 2110 потребуется:_

4-х контактное реле (30-40 А);
Провода;
Разъём плоский типа «мама» — 5 шт;
Разъём плоский типа «папа» — 1 шт;
Наконечники кольцевые под 6 мм и 8 мм — по 1 шт.

Читать еще: Редуктора на уазовские мосты

_Схема реле стартера ваз 2110 выглядит следующим образом:_

Все водителя знают, что без стартера автомобиль не то, что не поедет, даже не заведется. Он приводит в движение коленчатый вал.
При этом разгон вала осуществляется до определенной частоты. Как только нужная частота будет достигнута – двигатель заведется.
Одним из компонентов стартера является двухобмоточное тяговое реле. Замена реле стартера ваз 2110 – процедура обязательная, ведь без правильной работы данного механизма движение автомобиля не состоится.
На ваз 2110 замена реле стартера может быть проведена своими силами.

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала.
Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи.
Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле.
Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается.
Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия.
Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать.
Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
Минусовую клемму от аккумуляторной батареи следует снять.
Осуществляется демонтаж корпуса воздушного фильтра.
От реле отсоединяется колодка проводов тягового реле.
Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

Межвитковое замыкание реле.
Обрывы в цепи питания.
Несвоевременное срабатывание якоря или же его холостая работа.
Окисление проводов, соединений, обмотки.
Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Заменяется тяговое реле.
Проверка и при необходимости замена проводов.
Вращение якоря необходимо вернуть в легкую работу.
Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека.
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.
После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
Там же осуществляется отключение провода.
Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
Тяговое реле снимается.
Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.
Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны.
Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.
Можно воспользоваться услугами торговцев в сети интернет и заказать механизм через официальных поставщиков. Стоимость самого механизма будет дешевле, но доставка может оказаться весьма дорогостоящей.
Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.
Так же на нашем ресурсе Вы можете узнать о замене втягивающего реле стартера.
