Диагностика Приоры ELM327

Вступление

В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.

Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.

Разъем Приоры

Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.

Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.

Диагностика

Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».

Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.

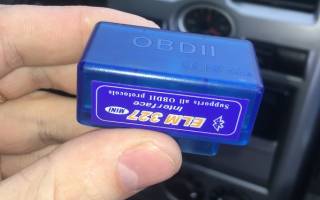

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5. Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Приложение для диагностики

Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.

Плюсы и минусы

Плюсы:

• Раскодирование всех ошибок и подробное описание неисправности;
• Мониторинг за работой двигателя онлайн;
• Просмотр пропусков воспламенения;
• Запись ЛОГов;
• Принудительное включение вентиляторов и многое другое;

Распиновка ОБД 2 диагностического разъема

С появлением в автомобилях электронных систем с управлением от микропроцессоров возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. Для этого стали применять диагностику при помощи оборудования, получившую наименование OBD (On Board Diagnostic). Зная место расположения и стандартную распиновку OBD 2, можно провести проверку авто самостоятельно.

Где находится OBD 2?

Описание видов разъемов

Распиновка OBD 2

Видео «Диагностика с помощью ELM327»

Комментарии и Отзывы

Обзор OBD 2

OBD 2 — устройство для диагностики автомобилей, впервые появившееся в США в 1996 году. В Европе этот стандарт был принят как обязательный с 2001 года. Благодаря его повсеместному внедрению ошибки на машинах различных марок имеют одинаковый вид.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

• Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
• 1 — представляет собой общий код стандарта ОБД или дополнительные коды завода;
• 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
• 34 — порядковый номер ошибки.

Особенностью разъема является наличие штекера питания от бортовой сети, что позволяет использовать сканеры без встроенных или дополнительных электрических цепей. Первые протоколы диагностики давали только информацию о наличии проблемы. Современные разъемы позволяют получать больше данных о неисправности за счет связи диагностического оборудования с электронными блоками в автомобиле.

Каждый девайс в обязательном порядке соответствует одному из трех международных стандартов:

На видео от канала Санек Железный Капут представлен видеоролик, демонстрирующий тестирование автомобиля SsangYong New Actyon через разъем OBD 2.

Где находится OBD 2?

Положение гнезда диагностической колодки указывается в инструкции по эксплуатации автомобиля.

Единого стандарта на расположение разъема ОБД 2 не существует. В ряде источников указывается, что девайс, в соответствии с SAE J1962, должен располагаться в радиусе 18 см от рулевой колонки, но по факту это правило не соблюдается. По другим данным, это расстояние должно составлять не более 100 см.

Он может быть установлен в следующих местах:

• в прорези нижнего кожуха панели приборов в районе левого колена водителя;
• под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
• под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
• на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
• на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах GM, в частности — Opel);
• в нижней части ниши подлокотника (распространено на французских автомобилях);
• под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

При поиске разъема на машинах с пробегом следует учитывать вероятность ремонта электрической проводки, в результате чего колодка может быть перенесена на нестандартное место.

Различные варианты установки разъема ОБД 2 приведены на фото ниже.

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

• 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
• 2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
• 3 — аналогично первому;
• 4 — заземление разъема на кузов автомобиля;
• 5 — заземление сигнала диагностического адаптера;
• 6 — прямое подключение контакта CAN-шины J2284;
• 7 — канал «К» по стандарту ISO 9141-2;
• 8 — аналогично контактам 1 и 3;
• 9 — аналогично контактам 1 и 3;
• 10 — пин подключения шины стандарта J1850;
• 11 — назначение пина задается заводом-изготовителем автомобиля;
• 12 — аналогично;
• 13 — аналогично;
• 14 — дополнительный пин CAN-шины J2284;
• 15 — канал «L» по стандарту ISO 9141-2;
• 16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

1. При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
2. При протоколе типа SAE J1850 в варианте VPW (Variable Pulse W >

Видео «Диагностика с помощью ELM327»

Автор Дмитрий Чернышов тестирует автомобиль Шкода Фабия при помощи переходника ELM327 и приложения на смартфоне.

Калина обд 2 разъема где

Распиновка обд 2 калина

Автомобиль: Лада Калина.
Спрашивает: Исаков Иван.
Суть вопроса: Где находится диагностический разъём на Лада Калина?

Добрый день, подскажите пожалуйста, как найти диагностический разъём в автомобиле Лада Калина, искал и всё равно найти не могу! Мне необходимо проверить автомобиль на ошибки, почему то загорелся чек.

Электронный блок управления и разъём для диагностики

В случае появления какой-либо неисправности в системе двигателя на любом современном автомобиле, ЭБУ (Электронный блок управления – прим.) способен запоминать ошибки и предоставлять их для распознавания через специальные диагностические разъёмы. Ошибки можно смотреть и через панель приборов. Такой способ показывает не всю информацию, но способен отобразить 4 ошибку.

Справка!

Диагностический разъём – предназначенный для скоростного обмена данными между автомобилем и подключённым к нему устройствам для считывания и стирания ошибок, установок параметров различных датчиков и корректировки значений в автомобиле.

К такому разъёму можно подключать как проводное, так и беспроводные устройства.

В автомобилях Лада Калина он имеет тип OBD-2, и представляет из себя 16-ти контактный, трапециевидный разъём.

Расположение (два места)

1. На центральной части тоннеля, под защитной крышкой, которая находится чуть выше прикуривателя — (первое поколение Лада Калина 1).

Разъём вблизи, адаптер установлен

О том, как правильно прочитать коды ошибок, которые выводит компьютер, вы сможет наиболее подробно в этой статье.

Без диагностического разъема в инжекторной машине просто не обойтись, это не карбюратор.

Было бы ещё хорошо, чтобы работало под ELM327. В этих авто ЭБУ бывает ставят такие, что универсальные сканеры ничего не могут прочитать.

Так вот где он. Я только во все это вникаю и потому такие вещи мне интересны. Стараюсь сам все сделать и диагностика идет на первом месте.

Калина 2007 года,нет разъема для сканера,или убрали,я купил б/у

Убирают в противоугонных мерах, чтобы нельзя было прописать ключ.

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера. Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину. Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

12-ти контактный прямоугольный разъем (lada 12 pin)

A Масса
B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
C AIR (не всегда разведена)
D SES-Lamp — линия лампы самодиагностики (не всегда разведена)
E K-линия диагностики (160-Baud Serial Data)
F TCC (не всегда разведена). На некоторых моделях — питание +12В
G Управление бензонасосом (не всегда разведена)
J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
M K-линия диагностики двигателя, ABS

16-ти контактный трапециевидный разъем OBD-II (lada Obd-2 16-pin)

2) J1850 Шина+
4) Заземление кузова
5) Сигнальное заземление
6) Линия CAN-High, J-2284
7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10) J1850 Шина-
14) Линия CAN-Low, J-2284
15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16) Питание +12В от АКБ

Калина обд 2 разъема где

Версия 24.10.16 beta

Автомобильный справочник

Переезд сайта на новый домен .

Автомобиль ВАЗ- 2194 Калина2 универсал

ВАЗ 2194 “Калина 2”
Выпуск с 2013 г.

ВАЗ 2194 Kalina2 Второе поколение несёт серьёзно модернизированный кузов первого поколения, однако, большинство технических решений пришли с Гранты, например, отрицательный развал колес, рулевое управление, двигатели, силовая структура кузова. Калина комплектуется тремя типами двигателя – ВАЗ-11186 (87 л. с), ВАЗ-21126 (98 л. с) и ВАЗ-21127 (106 л. с.). Новый мотор ВАЗ-21127 – это усовершенствованная модификация 1.6-литрового 16-клапанного агрегата ВАЗ-21126. Характеристики двигателя были улучшены: мощность возросла с 98 до 106 лошадиных сил, крутящий момент увеличился с 145 до 148 Нм. Ну а главное отличие нового мотора от прежнего – это регулируемый впуск. На двигатель ВАЗ-21126 (98 л. с) возможно установить четырёхступенчатую автоматическую коробку передач от фирмы Jatco, модель JF414E, с Гранты. На остальных типах двигателя используется механическая коробка передач. МКПП также подверглась модернизации, рычажный привод переключения передач был заменен на тросиковый, вследствие чего снизилась вибрация на ручку КПП.

Инжектор с распределённым впрыском топлива, без обратного слива, E-Gas

объём бака: 50 л.

Место расположение диагностического разъёма: 9
Диагностический разъем Lada Kalina 2 располагается слева от бардачка, над боковой вентиляционной решеткой в районе левой ноги пассажира. Чтобы получить к нему доступ может потребоваться, открутить пару винтов крепления пластиковой панели.

Место расположение ЭБУ: Контроллер на Клине 2 расположен под бардачком, прямо напротив пассажирского сидения. Он прячется под обивкой и шумоизоляцией пола.

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости.

объём системы: 7 ,8 4 л.

Система выпуска отработавших газов представляет собой совокупность элементов глушителя соединенных с выпускным коллектором. В разрыв приемной трубы и резонатора возможна установка катализатора отработавших газов.

Однодисковое, сухое, с центральной пружиной диафрагменного типа.

5-ступ. МКПП (2181), 4-ступ. АКПП (Jatco JF414E)

Передняя подвеска – независимая, пружинная
Задняя подвеска – полунезависимая, пружинная

Рулевое управление с реечным рулевым механизмом и демпфирующим элементом на рулевом колесе.

КУЗОВ : 4-дв, седан (5-мест)

Статья архивная. 2001 – 2003 год.

Для подключения автомобиля к персональному компьютеру необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но… Для восстановления связи нужно просто установить перемычку между контактами 9 – 1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 + 12 V
2 + 12 V от АКБ
10 L‑Line
11 K‑Line
12 Масса

Диагностический разъем ВАЗ

A – GND
B – L‑Line (может не быть)
M – K‑Line
G – Управление топливным насосом. H – 12 V. Постоянное c АКБ через предохранитель. /может не быть.

Местонахождение диагностических колодок

ВОЛГА – под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 – справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель – на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель – за центральной консолью.
ВАЗ 2108 – 2115 «европанель» – на «торпедо», закрыто лючком.
Шевроле-Нива – OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» – Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» – за «бардачком» .

14 – CAN Low (J‑ 2284 ) 15 – ISO 9141 – 2 L Line 16 – Battery Power

Шевроле-Нива – блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

ВАЗ 21126 «Приора»

Разъем для подключения диагностического оборудования к автомобилям ВАЗ (старого типа, аналог GM)

Для подключения диагностического оборудования к колодке можно воспользоваться штыревым контактом соответствующего диаметра, но гораздо удобнее изготовить специализированный разъем.

Данная конструкция была разработана НПП НТС для подключения своего диагностического оборудования. В несколько измененном виде данные разъемы можно встретить на авторынках Тольятти. Данный чертеж был выполнен и предоставлен ©AIST

Разъем, изображенный на фотографии можно приобрести в Тольятти на авторынке «Пламя». Он довольно качественно изготовлен и имеет одно несомненное преимущество – наличие довольно большого объема свободного места. Я, например, без труда уместил в нем адаптер k‑line. Получился компактный адаптер для ноутбука.

А вот такую колодку подключения к разъемам диаоностики можно заказать в он-лайне на сайте тольяттинской фирмы ЗАПЧАСТЬ – СЕРВИС . Колодка представляет собой пластмассовый двухсторонний разъем, с одной стороны которого подключение к штатной ВАЗ-овской колодке диагностики, с другой – OBD II. Я уже неоднократно их заказывал, доставка бандеролью (в Волгоград) в течении недели.

Как самому смастерить разъемы для подключения к диагностическим разъемам? Своим опытом по изготовлению делится Sany 77 – скачать подробную инструкцию

Теперь немного о шнуре. НПП НТС, например, комплектует свои адаптеры KR‑ 2 3 ‑х проводным жгутом длиной 5 метров, по двум подается питание («+» и «-» с АКБ, кроколилы) и один неэкранированный сигнальный провод, подсоединяемый в колодке к контакту «М». При самостоятельном изготовлении шнура нужно иметь ввиду, что при использовании качественного экранированного провода длину можно нарастить до 15 м, и то, что система с отдельной подачей питания выбрана из-за того, что в старых типах проводки не подавалось питание на колодку диагностики – в настоящее время можно все подключать непосредственно к колодке. На фотографиях изображены «сменные» шнуры для ВАЗ и ГАЗ с питанием адаптера с колодки диагностики.

И, несомненно, самым удобным в эксплуатации при использовании ноутбука является колодка со встроенным адаптером К‑Line. Адаптер, изображенный на фотографии слева активно используется для диагностики и работы с инженерным ЭБУ J 5 On-line tuner совместно с ноутбуком IBM Thinkpad P‑II/ 366 . Диагностическую колодку такого типа можно найти в Тольятти, рынок «Пламя» или сделать самому.

В заключение приведем распиновку адаптеров:

1 . Самого популярного K‑Line от chiptuner.ru – она полностью соответствует распиновке адаптера KR‑ 2 от НПП НТС: 2 ‑K-Line, 4 , 5 + питания, 8 , 9 – GND.

2 . Адаптер K‑Line v. 1 . 7 : 9 ‑pin от Автоэлектрика: 1 – K‑Line, 4 – масса K‑Line, 5 – масса питания, 8 – плюс питания.

3 . Адаптер K‑L-Line v. 2 . 1 (и от USB K‑L-Line) от Автоэлектрика: 1 , 14 – K‑line; 13 , 25 L‑Line; 17 , 18 + 12 V; 21 , 22 GND; 3 – J 1850 Bus+

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 – 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.
