Колеса из камер своими руками

> “> Колеса из камер своими руками

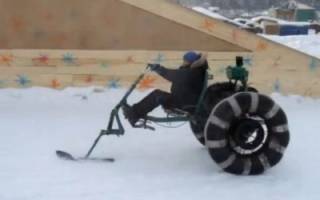

Снегоход на базе мотоблока, описание фото и видео

Мотоблок — универсальный агрегат, помогающий облегчить работу на приусадебном участке. В наше время из мотоблока своими руками изготавливается множество техники: минитрактор, вездеход, снегоход. Выбирают трансмиссию, тип и конструкцию рамы и другие элементы.

Особенное внимание нужно уделить выбору формы ходовой системы.

Также тщательно рассчитываются параметры конструкции: размеры шин, мощность двигателя и масса снегохода.

1. Два диска изготовленных из листового металла, перемыкаются друг с другом. Затем они крепятся на втулку и на них одевают камеру. Она фиксируется отрезками транспортерной ленты. Для большей защиты камеры иногда используют протектор от другой камеры.
2. Один диск прикрепить на втулке. После чего к нему крепятся перемычки, к которым приклепываются или привариваются боковые кольца.

На этом заканчиваем.

Колеса низкого давления своими руками

� Одной упаковки хватает на 2-4 автомобиля/слоя � Предельно простое нанесение покрытия на ваше авто � Придает сияющий блеск кузову автомобиля � Отлично скрывает мелкие царапины и паутинку на ЛКП � Придает устойчивый водоотталкивающий эффект � Быстрая доставка по всей России!

Вкратце — вот особенности колес низкого давления: Теперь несколько слов о видах покрышек низкого давления.

Когда покрышка обработана, наносят рисунок нового протектора, в зависимости от условий эксплуатации будущего колеса.

При этом стараются максимально облегчить конструкцию.

Примеры таких самодельных дисков показаны на фото.

Готовые колеса можно использовать как на болотоходах, квадроциклах, снегоходах, так и на обычных внедорожниках. Удачных всем экспериментов!

Как сделать шины низкого давления своими руками

Конструкция имеет усреднённый профиль.

Лучший вариант – использовать шины от авиационного транспорта. Их преимущества – повышенная прочность и отличные вездеходные качества. Можно использовать покрышки от вездеходных машин промышленного или сельскохозяйственного назначения.

Снимайте лишнюю резину с боковой части покрышки и непосредственно с протектора.

Колеса низкого давления своими руками

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными: Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки.

Виды шин низкого давления, которые доступны для самостоятельного изготовления: В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру: Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

Для самостоятельного изготовления шин низкого давления вам потребуются: При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

Шины низкого давления: как сделать своими руками

Многим автолюбителям известен тот факт, как модернизация машины, то есть превращение обычного мото или авто транспорта в каракат или вездеход с большими колесами. Для этого используют шины низкого давления своими руками или изготовленные на заводах.

Сельское хозяйство;
Военное дело;
Геологоразведка;
Охота, рыбалка и путешествия.

Колеса имеют большую площадь соприкосновения с поверхностью, что обеспечивает легкое передвижение по труднодоступным местам;
Широкая область применения, например, в сельском хозяйстве необходима минимальная нагрузка на почву, в военном деле – проходимость по горным и болотистым местам большегрузов, охоте и рыбалке – езда по снежным и водным покровам;
Управление вездеходом с колесами низкого давления требует определенных навыков, так как транспорт совсем не предназначен для езды с большой скоростью (очень опасны повороты), по асфальту и бетону (быстрый износ).

Колеса низкого давления подразделяются на 4 типа в зависимости от их функциональных данных и выполненной конструкции: Благодаря шинам низкого давления, изготовленных своими руками, в бытовых условиях можно сделать снегоход, болотоход, квадроцикл, каракат и мотовездеход, наличие которых в труднопроходимых местах бывает незаменимо.

Что представляют собой самодельные диски для шин низкого давления?

военные различных родов войск;
охотники и рыбаки, особенно зимой;
фермеры;
геологи;
путешественники.

Самодельные диски на шины низкого давления. Специалисты оценивают КПД таких колес на 20% больше, чем обычных, выпускаемых на заводах. Они имеют следующие преимущества:

площадь соприкосновения с грунтом большая;
удельное давление низкое.

Диски для шин низкого давления и шины можно сделать самостоятельно.

Для этого нужно знать некоторые их особенности. Самодельные колеса могут быть следующей формы: Широкопрофильные имеют вид овала. Давление в них ниже стандартного в 2 раза.

Применяются в автомобилях высокой грузоподъемности.

Довольно устойчивы к качению. Тороидальные ШНД изготавливаются как камерные, так и бескамерные.

Особым спросом пользуются у военных, охотников и путешественников. Пневмокатки имеют грунтозацепы, выполняющие функции ребер жесткости.

Отличаются высокой износоустойчивостью. Хорошо работают на бездорожье.

Изображение 3. Резьбовой фиксатор.

к дискам привариваются спицы;
по кругу устанавливается трубка и закрепляется сваркой, образуя обруч;
изготовленное ранее место крепежа с осью тоже приваривается к диску;
после всех работ болгаркой следует удалить все острые детали, чтобы защитить от прокола камеру.

Для изготовления шин низкого давления своими руками нужны материалы и инструменты (изображение № 4):

шины;
маркер;
острый нож;
точило или брусок для заточки ножа;
болты;
перемычки из резины;
лебедка, установленная на основание.

Инструменты для изготовления шин низкого давления. Созданные колеса низкого давления своими руками:

обладают небольшим весом;
обладают высокой степенью эластичности;
хорошо амортизируют неровности;
способны преодолевать участки болотистой местности;
имеют большой объем воздуха, который создает предпосылки для плавучести транспортного средства.

Для придания транспортному средству большей плавучести все свободные места в дисках следует заполнить пенопластом или монтажной пеной.
На место посадки основной камеры сначала нужно натянуть разрезанную старую.
Самоделки низкого давления крепятся к дискам перемычками из резины, прикрепленными к болтам на ободе. Их обычно ставят не меньше 12 штук.
Посредине перемычек рекомендуется установить продольную широкую полосу, заменяющую покрышку.

Читать еще: Лада ларгус размеры дверей

Проходимость транспорта, оснащенного подобными колесами, гораздо выше, чем у стандартного автомобиля или мотоцикла.

Не зря в народе их часто называют болотоходами. Большой дороги вашим большим колесам!

Ремонт Бескамерной шины своими руками!

Теперь можно разрезать посадочное на отрываемые лепестки.

15. Устанавливаем колесо в дралку под 45 градусов. Так удобнее работать. Как только зашли в зону на 30 мм, лишнее можно отсекать (граница где начинаются клыки на боковой) и далее перехватываться клещами, оттягивать и подрезать. Время затраченное на пункт 14 – 5 мин.

16. Далее укладываем колесо в дралке в горизонтальное положение.

Подцепляем отрываемую полосу к лебедке с помощью самозатягивающихся клещей. 17. Когда отрываемая полоса не дошла до реборды мм 5-10, лебедку нужно отцепить. Теперь отрываемую полосу (старый протектор) можно отклонить рукой в любую сторону, создав напряжение капронового корда для лучшего его прорезания.

Фото 0646 18. Ну вот и все. Теперь как говорит В.Н. Тырданов: «Поздравляю Вас с праздником ПЕРВОЙ БОРОЗДЫ»! Сделаю небольшой отступление по инструменту.

Точить цепь бензопилы напильником – пустая трата времени.

Как сделать самодельные колеса для снегохода

(Автор: И.АБРАМОВ, п.

У с т ь-Н ера, Якутия) Долота (примерная конфигурация) для облегчения шин (А) и соответствующие профили канавок протектора (Б): 1 — плоское: 2 — равнополочное узкое: 3 — разнополочное широкое; 4 — однополочное (уступчатое) Приспособление для отслаивания колец сердечника и внутренней части борта шины: а) общий вид (рядом находятся отделённые слои шины; б) в рабочем положении (в прорезь между слоями вставлен пока ещё только один клин) Инструмент «рубанок» для нарезания канавки протектора в облегчённой шине: а) общий вид; б) в рабочем положении Выравнивание высоты зубьев протектора плоским долотом по шаблону Обод колеса для облегчённых шин низкого давления: 1 — «жигулёвское» колесо (диск и обод); 2 — добавочный обод в форме усечённого конуса (стальной лист s2.5 — 3, 2 шт.); 3 — закраина обола (от колеса мотоцикла «Урал», 2 шт.)

Делаем колеса низкого давления своими руками

Конечно же, такие конструкции имеют и свои недостатки, в частности малый ресурс камер, но они преодолеваются введением в конструкцию дополнительных элементов. Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Пример крепления диска колеса низкого давления Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки. Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Делаем колеса низкого давления своими руками

Среди самодеятельных конструкторов вездеходной техники большой популярностью пользуются колеса низкого давления собственного производства. Началом истории применения этого вида движителей энтузиастами самодельных вездеходов можно считать середину шестидесятых годов прошлого века.

Именно тогда были предприняты первые робкие попытки освоить изготовление колесных машин, способных с одинаковым успехом передвигаться по заболоченным местностям и по снежной целине. Все эти машины оснащались пневматиками низкого давления, и стали прародителями сегодняшних самоделок.

Отличительные черты колес низкого давления

Чем же так приглянулись конструкторам каракатов сделанных своим руками шины такого типа? Пневматик обладает небольшим весом, очень высокой эластичностью и давлением на грунт в небольших пределах. Все эти характеристики вкупе с большим радиусом качения придают вездеходному аппарату потрясающую проходимость наряду с экономичностью.

Заводские колеса НД

Приличный объем камер придает конструкции с таким движителем достаточную плавучесть. Это можно назвать дополнительным бонусом к проходимости машины. Кроме того, заполнив внутреннее пространство диска пенопластом, можно придать вездеходу дополнительную устойчивость на воде и одновременно снизить налипание снега или грязи на внутренние поверхности колеса.

Простая конструкция этих элементов шасси и отсутствие проблем с поиском материалов для их изготовления позволяет смастерить пневмоход своими руками без особых материальных и трудовых затрат. Это сделало машины, построенные по такому принципу очень востребованными среди самодельщиков.

Конечно же, такие конструкции имеют и свои недостатки, в частности малый ресурс камер, но они преодолеваются введением в конструкцию дополнительных элементов.

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Читать еще: Можно ли коробку автомат завести с толкача

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

В своей методике автор использует принцип надрезания лишних слоев резины на покрышке (с помощью болгарки с самодельным ограничителем) и их удаления. Попутно он нарезает новый рисунок протектора, такой, какой ему нужен. По его словам, переделке поддаются практически все покрышки, которые выпускаются отечественной промышленностью.

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Шины низкого давления своими руками

Вы наверняка хотя бы раз встречали на российских дорогах транспортные средства, на которых были установлены огромные колеса и диски, которых в продаже не встретишь. Они делаются на заказ и называются шинами низкого давления (сокращенно — ШНД). Эти покрышки пользуются популярностью у таких категорий населения:

военных;
рыбаков или охотников;
геологов;
фермеров;
путешественников.

Самодельные диски для шин низкого давления

Согласно общим характеристикам, ШНД имеют пониженное давление по сравнению с обыкновенными моделями резины. Внешне они гораздо больше обыкновенных моделей, оказывают небольшое давление на покрытие дороги или бездорожье, что и является решающим фактором для удобной езды по любому покрытию. Невзирая на пониженное давление, сцепление у таких моделей все равно довольно высокое, что обеспечивает быструю езду по:

Шины с низким давлением и диски к ним, изготовленные на заказ или своими руками, высоко оцениваются специалистами, которые отмечают их на 20% больший КПД по сравнению со стандартными заводскими моделями. Колеса, в которых вставлена резина с низким давлением, отличаются следующими особенностями:

большую площадь соприкосновения с покрытием, что предотвращает быстрый износ резины;
невысокое удельное давление. Это дает возможность эксплуатировать покрышки на технике для сельского хозяйства, так как обработка почвы требует минимальной нагрузки на нее. Эта же причина подразумевает использования подобных покрышек на вездеходах;
вам потребуются определенные навыки для управления авто с самостоятельно изготовленными комплектующими для колес. Также невысокая износоустойчивость боковых сторон резины ШНД требует аккуратного прохождения поворотов, а также нечастой езды по твердому дорожному покрытию.

Диски для ШНД своими руками

Цена на ШНД и комплектующие к ним порой достигает 50% цены транспортного средства. Именно по этой причине автолюбители в последнее время осваивают технологию изготовления самодельных шин низкого давления.

Виды конструкций

Колеса для вездеходов и сельскохозяйственной техники можно сделать самому. Для начала рассмотрите классификацию шин, которой определяется плотность, количество и качество материала для каждого вида, а также материал покрышек. Шины ШНД могут быть такой формы:

арочные. Применяются во время поездок по бездорожью. Ставятся на колеса ведущего привода авто. Сюда следует приобретать резину высокого профиля толщиной меньше 700 мм. Конечная ширина конструкции будет в 2—5 раз больше стандартной шины. Из-за этого внешний вид изделия напоминает бочку. Ездить на такой резине можно, если накачать ее до 0,05 МПа (эта величина, для сравнения, соответствует величине давления в детском мяче);
широкопрофильные. Снабжены профилем в виде овала и используются под разным рабочим давлением. Имеют давление в 2 раза ниже, чем в стандартных моделях. Отличаются устойчивостью к качению, что подходит для автолюбителей, использующих транспорт с высокой грузоподъемностью;

Самопальный диск на ШНД из двух дисков от ВАЗ на 14″

тороидные. Вы можете изготовить эти шины низкого давления своими руками в камерном или бескамерном виде. Строение покрышки имеет усредненный профиль, который пользуется большой популярностью среди путешественников, охотников и военных;

пневмокатки. Снабжаются грунтозацепами, которые улучшают показатели езды по бездорожью, а также выполняют функцию ребер жесткости. Это повышает износоустойчивость и срок использования колес.

Алгоритм работ

Самая простая конструкция колеса состоит из пневматика с двумя дисками. По заранее проделанным расчетам вы вытачиваете ступицу. Она отличается такими особенностями:

если она не является ведущим элементом, нужно соорудить посадочное место для подшипников;
если ступица — главный элемент, сделайте для нее посадочное место под ось.

Также расположите на ступице фланцы для закрепления дисков. Диски для шин низкого давления можно самому сделать из простой стали листового типа (толщиной от 1 до 3 мм) или же сплава на основе алюминия, имеющего маркировку Д 16 или АМГ. Если вы не хотите изготавливать диски самостоятельно, вам понадобятся обыкновенные диски для автомобилей нужного размера, которые вы сможете приобрести в автомагазине.

Далее следуйте алгоритму:

приварите к дискам спицы, соединив их с обеих сторон трубкой для предотвращения разрушения конструкции после накачивания камеры;
по кругу диска наваривается трубка в виде обруча;
к диску крепится изготовленное заранее посадочное место крепежа к оси;
после монтажа снимите при помощи болгарки острые концы, что защитит камеру от прокола изнутри.

Шины низкого давления своими руками можно изготовить в домашних условиях. Вам понадобятся следующие материалы и инструменты:

шины. Лучше всего для изготовления качественных шин подойдет резина с авиационного транспорта, а также промышленных аппаратов и техники, использующейся в сельском хозяйстве;
маркер для нанесения разметки;
нож;
болты;
лебедка;
резиновые перемычки.

Для начала вам нужно будет разметить заготовку при помощи маркера, предварительно помыв и высушив ее. Затем следуйте инструкции:

Вырежете лишний материал по окружности.
Оставьте «окошки» для соединения с диском и ступицей.
Вытащите проволоку и лишнюю резину при помощи лебедки.
Зачистите поверхность, используя наждачную бумагу.
Натяните каркас на шину, предварительно отшлифовав его. Подкачайте колесо до нужного уровня.

Самодельные вездеходы на шинах низкого давления

На территории нашей страны не везде есть хорошие дороги без болот и грязи, поэтому нужен вездеход, который сможет проехать труднодоступные места. Далее мы рассмотрим самодельные вездеходы на шинах низкого давления, принципы их создания и изучим некоторые рекомендации для начинающих конструкторов. Начнем с классификации вездеходов.

Разновидности самодельных вездеходов

Среди самодельщиков большой популярностью пользуются две основные модели – гусеничные машины и снегоболотоходы своими руками на шинах низкого давления. На этих примерах и будем знакомиться с машинами.

Гусеничные

Достаточно сложные в изготовлении вездеходы имеют преимущества и отрицательные качества. Из положительных – это хорошая проходимость, в данном отношении у гусеничных моделей отсутствуют конкуренты. Машины этого класса часто производятся с применением двигателей ВАЗ, поэтому расход горючего у них больше по сравнению с другими, но и запаса мощности хватает в отличие от аналогов с мотоциклетными силовыми агрегатами.

Отрицательными качествами являются большой расход топлива и высокая стоимость вездехода. Даже с учетом того, что многие комплектующие могут быть в наличии, денежные затраты будут больше, если сравнивать с колесными моделями.

Модели на шинах низкого давления (ШНД)

Их создают на базе рамы и двигателя от мотоцикла. Сделать 3-х колесный вездеход ШНД гораздо легче, чем модель из гусеницы, при этом сложных в производстве элементов нет, а комплектующие части намного дешевле и доступнее, тот же силовой агрегат от мотоцикла будет стоить дешевле. Конечно, степень удобства ниже, но можно сделать на самодельном каракате маленькую кабину и оборудовать ее обогревающим прибором.

ТТХ агрегата

Приведём средние техническое характеристики самоделок на шинах низкого давления:

ломающаяся рама;
колеса УРАЛ;
двигатель японский, дизель, три цилиндра, примерно 30 л/с;
коробка передач;
раздатка НИВА;
рулевой механизм.

Вездеходы на спец.шинах низкого давления являются популярными среди конструкторов и у этого есть определенные причины, одна из которых простота изготовления.

Принцип создания вездехода на колесах

Для начала определитесь со своими потребностями и поймите, какой тип машины вы хотите сделать. Тут многое зависит от условий и личного желания, поэтому что-то порекомендовать сложно.

если нет опыта работы с механизмами гус. типа, то начните с простой пневматики;
определитесь с условиями эксплуатации, вместимостью, грузоподъемностью и, исходя из этих данных наметьте общую концепцию будущей машины;
перейдите к эскизному проекту вездехода, на котором в общих чертах;
наметьте компоновку и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

Теперь определимся с обстоятельствами эксплуатации, характеристиками такими как вместимость и грузоподъемность. С учетом этой информации наметьте концепцию машины в будущем и перейдите к проекту вездехода эскизного типа, где в общем есть компоновка и расположение каждого узла и агрегата ТС. Важно помнить о водителе, пассажирах, их количестве, чтобы рассчитать места для них.

Двигатель или мотоблок

Подойдет не любой силовой агрегат, основное требование к нему – функция принудительного охлаждения, потому что вездеходы ездят на небольших скоростях, и простой мотор от мопеда может перегреваться. Если было решено использовать небольшой двигатель от мотоцикла, то нужно охладить его, используя вентилятор и кожух, направляющий движение воздушного потока.

Силовой агрегат должен иметь нормальный запас мощности, чтобы обеспечить вездеходу возможность проезжать в разных условиях. Для расчета подходящей нужно использовать формулу: nдв. макс. =10-3 Nуд.mп; (nдв. Наибольшая мощность, Nуд – удельная мощность на одну тонну веса, находящаяся в пределе 20 – 35 л.с.).

Если есть желание использовать машину в течение круглого года, лучше воспользоваться 4-х тактным силовым агрегатом. Эти двигатели просто запускаются и стабильно функционируют при минусовой температуре по сравнению с 2-х тактными моделями. Точных рекомендаций по разновидностям мотора, бензинового или дизельного, нет, но у всех есть свои особенности и положительные-отрицательные качества.

Среди моторов производителей России хорошо зарекомендовали себя варианты от мотоциклов, а из автомобильных распространены модели семейства «ЗАЗ». Достаточно часто можно видеть силовые агрегаты, которые собраны на базе тракторных пускачей с использованием элементов иных моторов, они работают с разными типами сцепления и коробками передач. Сейчас распространены вездеходы самодельные, которые состоят из мотоблока, что связано с возникновением на рынке дешевых двигателей производства КНР.

Энтузиасты создают самоделки на гусеничном ходу и больших шинах с использованием китайских силовых агрегатов, которые производятся по сертификату японских производителей. Они отличаются высоким качеством и небольшой ценой при нормальных мощностях.

Основные части машины, которые можно приобрести или изготовить самостоятельно на базе мотоблока:

рама —организует мобильное ТС;
задний мост (предназначен для того, чтобы монтировать задние колёса);
посадочное место — его рекомендуется защитить от воды и грязи;
освещение требуется для безопасного движения в любое время.

Вездеход, произведённый на мотоблочной основе, часто маломестный, грузоподъемность не больше 200 кг. Ширину можно рассчитать, учитывая условия устойчивости к опрокидыванию, она должна быть в пределах от 1.1 тыс. мм и больше.

Новые мотоблоки от производителей Нева, МТЗ и Угра оборудованы двигателями с мощностью выше 10 л.с., этого хватает для движения со скоростью 10 км/ч и более. По бездорожью, во время прохождения жижи или сложных мест скорость может быть в пределах 1-2 км/ч.

Ходовая часть

Конструкция ходовой части имеет независимые подвески, при этом технологически они сложнее, но обеспечивают удобства водителю и пассажирам. Вместе с колесами на базе пневматиков получается хороший эффект.

Рама есть разных видов: просторная, плоская, цельная или раздельная (для машин с гусеницами или колесами). При этом сочлененный тип вездехода имеет хороший потенциал для конструкторской мысли. Но из-за сложностей находит небольшое применение в такой сфере, как вездеходы самоделки.
