Комбинация приборов своими руками

Тюнинг приборной панели своими руками

Приборная панель автомобиля является очень важной его деталью. Именно с помощью приборной панели автомобилист может быстро сориентироваться на дороге и принять верное решение, понять, стоит ли ему прибавить скорость или пора бы перейти на другую ступень коробки передач. В любом случае, от того, насколько качественно будет работать приборная панель, будет зависеть не только безопасность автомобилиста на дороге, но и его комфорт за рулем.

О внешнем виде приборной панели также стоит сказать, ведь именно приборную панель постоянно видит перед собой водитель. И именно этот элемент автомобиля следует следить и при необходимости приводить в порядок, независимо от того, старый ли у вас автомобиль или новый.
Даже при помощи самых простых действий, которые может совершить практически любой автомобилист, который способен разобрать приборную панель своего авто, можно преобразить ее и сделать действительно уникальной.

Каким бывает тюнинг приборной панели

Тюнинг этого элемента автомобиля можно условно отнести либо к функциональным улучшениям, либо к эстетическим. Часто автомобилисты, которые задумываются над улучшением приборной доски автомобиля, преследуют обе цели и хотят сделать панель как красивее, так и функциональнее.

Достаточно сложный, но интересный процесс тюнинга приборной панели в подробностях:

Функциональный тюнинг в первую очередь направлен либо на замену элементов управления или приборов автомобиля на более совершенные аналоги, либо попросту предусматривает добавление дополнительных приборов или элементов управления. Главной целью такого тюнинга является улучшение качества получения информации о состоянии автомобиля или о погодных или других условиях за бортом.
Эстетический тюнинг же в свою очередь направлен исключительно на улучшение внешнего вида приборной панели. Естественно, что такие улучшения могут быть сделаны даже в ущерб функциональности, что далеко не всегда хорошо сказывается на автомобиле, но если человек хочет сделать что-то со своим авто, его сложно остановить.

Сложности функционального тюнинга

Часто функциональный тюнинг ограничивается лишь заменой более старых или вышедших из строя приборов автомобиля более новыми и современными. Однако не стоит забывать и том, что к функциональному тюнингу стоит отнести и установку дополнительных элементов контроля автомобиля вроде иммобилайзера, бортового компьютера или встраиваемых дополнительных приборов. Основной проблемой при подобной доработке является не столько выбор комплектующих, сколько их грамотная установка. Чаще всего начинающим любителям тюнинга, которые в домашних условиях захотят провести такую установку, придется столкнуться с такой проблемой, как сложности в калибровке приборов. Представьте себе, что спидометр будет показывать неадекватную скорость движения автомобиля или датчик топлива обманет вас в самый неподходящий момент.

Отдельно нужно сказать и о таком моменте, как законность доработок. То есть – если конструкцией автомобиля предусмотрен спидометр или тахометр именно той модели, которая устанавливается на заводе, достаточно сложно будет объяснить его замену во время техобслуживания. Поэтому лучше проводить эстетический тюнинг приборов, которые уже были установнены на автомобиле, а дополнительные размещать либо сверху приборной панели, либо тех ее местах, которые еще свободны.
Эстетический вопрос

При проведении эстетического тюнинга нужно тщательно все спланировать, ведь навыков вам понадобится не меньше, чем при проведении функционального улучшения приборной панели, а кроме него еще и понадобится отменное чувство вкуса. Если вы сами знаете чего хотите, осталось только подготовить необходимые материалы и элементы, а об этом мы поговорим чуть позже, но если четкого плана у вас нет, то стоит заранее его разработать.

В первую очередь поищите вдохновения на автомобильных форумах или спросите совета у друзей автомобилистов, которые тюнинговали свои автомобили. Естественно, что у каждого человека исключительно свой вкус, но чьи-то готовые доработки вполне могут натолкнуть вас на интересное решение, которое впоследствии вы сможете реализовать.
Кроме того, зная чего вы хотите добиться со своим автомобилем, вы легко сможете подобрать нужные материалы и применить те или иные решения, связанные с изготовлением необходимых для тюнинга элементов.

С чего начать тюнинг

Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:

Инструменты для разборки приборной панели
Промышленный фен
Канцелярский нож или острое лезвие
Необходимая проводка и органы управления
Паяльник и припой

Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.

Разбираем приборную панель

Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку.
Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.

Как улучшить приборную панель

Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать.
После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.

Меняем шкалу приборов

В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.

Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.

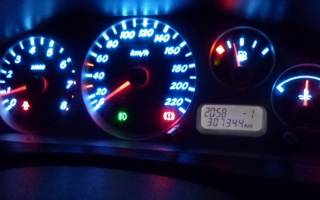

Заменяем подсветку приборов

Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг.
Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.

В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.

Интересный способ замены подсветки на Шкода Октавиа:

Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.

Регулируем яркость подсветки

Чаще всего для регулировки яркости подсветки, расположенной за прибором, нужно собрать его, но если что-то не будет устраивать в яркости, прибор нужно будет снова разобрать и настроить. Для того, чтобы не пришлось тратить время на такие действия, советуем вам подключить подсветку через переменный реостат, которым можно будет контролировать интенсивность свечения, просто подкрутив его. Естественно, что настройку лучше всего проводить 3 раза – днем, в сумерках и ночью, чтобы понять, удобно ли смотреть на приборы.

Комплексный тюнинг

Достаточно часто автомобилисты, которые своими руками улучшают свою приборную панель, дорабатывают сразу несколько приборов или общую подсветку приборной панели, чтобы она выглядела более стильно. В таком случае лучше заготовить заранее одинаковые шаблоны для шкал приборов и одинакового цвета светодиоды подсветки. В том же случае, если у вас нет доступа к светодиодам нужного цвета, можно обойтись обычными белыми светодиодами и просто наклеить на нужные места полупрозрачную пленку нужного цвета. Такая пленка будет обычным световым фильтром, и эффекта вы достигните такого же, как и при использовании светодиодов разного цвета.

Приемы тюнинга

Чтобы успешно выполнить любую доработку автомобиля или его приборной панели, нужно владеть несколькими простыми приемами, которые позволят вам выполнить нужные действия. О том, как правильно наклеивать тонировочную пленку мы уже рассказывали, а именно такие приемы используются и при наклеивании полупрозрачных пленок на обратную сторону табло прибора с прорезями для того ,чтобы деления и цифры светились нужным светом. Другим не менее интересным приемом является использование флуоресцентных красок для закрашивания стрелки или делений шкалы прибора. Чтобы ровно нанести такую краску достаточно использовать либо простой шаблон, поверх которого можно смело красить, либо просто аккуратно наносить ее тонкой кистью.
Также не забывайте о необходимости правильной калибровки стрелки после ее снятия, ведь неверно откалиброванный прибор – это очень серьезная проблема, которую можно будет решить только в сервисном центре.

Установка приборов и сборка приборной панели

Когда вы удостоверились в том, что вы сделали все, что хотели и полностью довольны результатом, пора установить снятые приборы на место, подключить их и собрать приборную панель. Не забудьте проверить, запитаны ли приборы и все ли в порядке с креплениями обшивки. Если вы сделаете все спокойно и не будете торопиться, то такой тюнинг приборной панели не только будет не хуже, чем тот, за который вам пришлось бы заплатить достаточно большую сумму в ателье, но и даже лучше, ведь вы сделаете такой тюнинг своими руками и в любой момент сможете что-то изменить или переделать.

Обзор способов тюнинга приборной панели автомобиля, которые можно сделать своими руками

Приборная панель — это одна из самых важных составляющих частей салона автомобиля, водитель во время движения постоянно обращает на неё внимание. Внешний вид этой части внутреннего убранства машины всегда бросается в глаза. Но как оказалось, многие автолюбители не знают, как сделать тюнинг приборной панели автомобиля своими руками.

Модернизируя дизайн этой части салона, важно, чтобы она в итоге гармонично сочеталась с общим дизайном и отвечала всем требованиям по безопасности.

Декоративный тюнинг приборной панели

Такой способ заключается в добавлении к существующему внешних элементов декора. Например, обтягивание панели кожей или кожзамом, наклейки для декоративных накладок, использование ярких цветов для шкалы приборов.

Для изменения внешнего вида и стиля приборной консоли вам придётся её разобрать.

Шкала приборов

Чтобы заменить шкалу приборов, нужно измерить старую и сделать заготовку для новой. Чтобы всё получилось на высшем уровне, можно воспользоваться специальной компьютерной программой для нанесения цифр и делений. Можно поиграться со шрифтами и поэкспериментировать с размером, после чего распечатать и приложить к заготовке, которую, в свою очередь, можно выполнить из пластика или самоклеящейся плёнки, фотобумаги или на крайний случай цветного скотча.

Если вы решили сделать тюнинг спидометра своими руками, перед установкой новой шкалы не забудьте снять стрелочку и поставить её назад после завершения.

Обтягивание салона материалом

Обычно задумываются о перетяжке пластика приборной панели, если её покрытие утратило первоначальный вид и появились явные дефекты.

Качественно выполнить обтягивание можно, лишь сняв панель. Старайтесь не напутать с размерами, чтобы во время раскройки не допустить ошибок. Иначе дерматин будет собираться в складки или растягиваться.

Желательно сделать выкройку и по ней уже вырезать материал, чтобы посмотреть, насколько точно совмещаются составные части в одно целое. Когда подготовительные процедуры закончены, сшиваем все составные части и закрепляем на приборной панели при помощи термоклея и саморезов.

Важно! Подбирая материал, учитывайте его функциональные параметры. Далеко не всегда понравившийся материал смотрится гармонично с салоном. Он может бликовать при попадании на него солнца, выделять неприятные запахи или же, вообще, потерять первоначальный вид под воздействием высокой температуры.

Усовершенствование консоли

Под такими изменениями понимается улучшение функциональности консоли. Тюнинг приборки может заключаться в увеличении стандартных форм и размеров, повышении яркости путём замены ламп накаливания на светодиоды и монтажа дополнительных кнопок.

Значки

Замена значков также может быть частью общей модернизации, но надо чётко знать схему панели и представлять, что в результате вы хотите получить.

Чтобы воплотить в жизнь тюнинг щитка приборов с заменой кнопок, нужно снять щиток и удалить заводские патроны и лампочки накаливания. Затем определиться с расположением светодиодов, которые будут установлены. Постарайтесь отнестись к выбору оттенка светодиодных ламп с особым вниманием, так как от некоторых в ночное время устают глаза, и чёткость показаний приборов может снизиться. Оттенок должен быть не сильно ярким, но в то же время заметным.

Клеим наклейки

Тюнинг панели приборов можно сделать при помощи специальных наклеек. Для этого необходимо разобрать панель приборов и достать подложку с цифрами. Не забывайте о том, что на каждую модель автомобиля, есть свои варианты наклеек для замены. Перед тем как наклеить, примерьте на родную панель, подходит ли по размерам и по расположению крепежей, ничего не мешает ли для того чтобы приклеить её.

Когда все подготовительные действия будут выполнены, обезжирьте поверхность и наклейте новый фон для консоли.

Полная замена

Если все перечисленные виды тюнинга вам не по вкусу, хочется чего-то посущественнее, то можно заменить приборную панель на новую, вариантов огромное количество на каждую модель, но не забывайте быть внимательными при выборе, так как все они очень разные и не факт, что подойдут конкретно под ваш автомобиль. Сейчас особой популярностью пользуются консоли с большим дисплеем, конечно, удовольствие это не дешёвое, но зато смотрится серьёзно.

Конечно же, мы привели в статье только самые популярные виды тюнинга щитка приборов, со своим автомобилем можно сделать что угодно, на что только хватит фантазии.

Что придумаете конкретно вы — будет вашей фишкой.

Микропроцессорная комбинация приборов + видео (часть 2)

Как и обещал выкладываю фотки процесса изготовления печатной платы.
1. Отрезал лобзиком кусок текстолита.
2. Легонечко зашкурил нулёвкой.

3.Почистил заготовку пемолюксом

4.Кинул на 10 сек в слабый раствор (цвета “мочи младенца”) хлорного железа для активации меди.
5. снова почистил пемолюксом.

6.Напечатал на листе из глянцевого журнала на лазерном принтере разводку платы. (Разводку платы делал в программе sprint layout 4.0)

7.Тщательно обезжирил плату ацетоном, приложил глянцевый лист к плате и приутюжил.
(Приутюживаю я равномерно переставляя утюг в разные точки платы, стараяясь надавить посильнее. Из опыта – не следует водить утюгом по плате, из серии как гладишь одежду, т.к. дорожки получаются размазанные и могут замыкать между собой. Если утюг мамин и его жалко рекомендуют класть между утюгом и глянцевой бумагой чистый лист А4)

8.Даю плате чутка остыть и кидаю в раковину под холодную воду. Бумага промакает и убираю её нежненько губкой.

9.На плате обычно остаются непроутюженные места. Если их критически много, то оттираем всё ацетоном и утюжим ещё раз соответсвенно с новой бумажкой. Если непроутюженных мест мало то подправляю их CD-маркером и кидаю плату в раствор воды с хлорным железом.

10.На фотке видно 2 ванночки (одна в другой) в верхней хлорное железо, в нижней горячая вода, её я каждую 1-2 минуты меняю на более горячую. Ванночки я покачиваю рукой для перемешивания и теплопередачи. Плата травится примерно 10-15 минут. Голая медь сгорает, та что под тоннером остаётся.

11.Вытаскиваю плату, мою с мылом и вытираю.

12.Смываю тоннер ваткой и ацетоном.

Получается сие чудо:

В итоге спаял такую плату:

Подключил к LCD – работает.

Изначально поставил плату на заднюю сторону приборки, но со жгута проводки шли жуткие помехи и пришлось переставить плату внутрь корпуса преварительно экранировав его фольгой (фото нет)

Скорость снимается с датчика скоростии подаётся на вход для внешних прерываний контроллера.

Приборка управляется микроконтроллером ATmega8. Прошивка написана на языке Си в программе CodeVisionAVR. Все датчики остались старые. Информация с датчиков поступает через делитель напряжения на многоканальный аналогово-цифровой преобразователь контроллера, обрабатывается по формулам и выдаётся на дисплеи.

Ставим электронную панель приборов на ВАЗ 2107

Контрольные приборы на «семерке» сосредоточены в едином блоке и отличаются высокой информативностью. Для автомобиля ВАЗ 2107 помимо штатной комбинации производится электронная панель оригинального вида, полностью приспособленная для установки без переделки торпеды. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант.

На автомобиле модели ВАЗ 2107 так называемая европанель контрольных приборов может быть установлена и подключена своими руками без привлечения специалистов. В комплекте поставки имеются все необходимые детали, для коммутации устройства с бортовой сетью на его корпусе смонтированы стандартные разъемы. Кроме того, имеется руководство по монтажу и технический паспорт, в котором ставится отметка о продаже магазином.

Демонтаж штатной комбинации приборов

Снять заводскую панель с автомобиля ВАЗ 2107 довольно просто, она установлена в нише на специальных кронштейнах и закреплена на них винтами. Порядок демонтажа оборудования следующий:

1. Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора.
2. Действуя отверткой с плоским шлицем, вынимаем рукоятки с рычагов управления системы вентиляции и отопления салона.
3. Стопорную гайку рукоятки сброса суточного счетчика отворачиваем ключом и снимаем ее вместе с шайбой.
4. Вынимаем заглушку винта крепления декоративной панели и выкручиваем его.
5. С небольшим разворотом достаем узел из ниши и получаем доступ к комбинации приборов.
6. Рукой откручиваем накидную гайку крепления троссика спидометра к прибору и отстыковываем его.
7. Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук.

После этого декоративная панель с комбинацией приборов полностью вынимается из ниши и с нею можно работать на столе. Как видно из представленного описания, демонтаж данного устройства на автомобиле ВАЗ 2107 особой сложности не составляет и может быть выполнен автолюбителем самостоятельно.

Описание электронной комбинации приборов

В нашей стране имеются несколько производителей такого рода оборудования, предлагающих свою продукцию потребителю. Электронная панель для автомобиля модели ВАЗ 2107 представляет собой набор индикаторов и блоков измерительных устройств, собранных в едином корпусе и адаптированных для установки вместо заводской. В составе такой комбинации приборов присутствуют следующие элементы:

1. бортовой компьютер с жидкокристаллическим дисплеем размеров 132х48 точек;
2. спидометр;
3. тахометр;
4. указатель уровня топлива;
5. эконометр;
6. индикаторы включения указателей поворота;
7. контрольные лампы давления масла в системе смазки и уровня заряда аккумулятора.

Для удобства восприятия информации водителем приборная компьютеризованная панель для автомобиля ВАЗ 2107 имеет привычный для него вид. Спидометр, тахометр и указатель уровня топлива оформлены в виде стрелочных индикаторов. Данная комбинация приборов имеет следующий функционал:

1. тестер диагностический;
2. маршрутный компьютер;
3. индикатор аварийной сигнализации;
4. часы с будильником и календарь;
5. индикатор динамических параметров;
6. хранилища и отображения информации сервисной книжки.

После соответствующей настройки такая комбинации приборов будет напоминать о необходимость выполнения операций по техническому обслуживанию автомобиля. Информативность такой панели на автомобиле ВАЗ 2107 находится на очень высоком уровне, а грамотно подобранная подсветка не отвлекает от управления машиной. Приборная комбинация работает по принципу индикации только тех параметром, что имеют существенные отклонения от заданных.

Совместимость электронной комбинации с бортовой сетью

Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.

Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.

Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:

1. жгута проводов;
2. соединителя специальной формы;
3. крепежных болтов.

Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.

Установка электронной комбинации

Приобретенное оборудование вынимается из упаковки и осматривается и крепится при помощи саморезов к декоративной накладке. К расположенным на оборотной стороне разъемам подключаются жгуты проводов бортовой сети автомобиля ВАЗ 2107, для удобства они имеют разную форму и отличаются по цвету. Приборная комбинация вставляется в нишу и фиксируется в ней при помощи винта.

На место устанавливаются рукоятки с рычагов управления вентиляцией и отоплением салона. После подсоединения аккумулятора и включаем зажигание, панель приборов при этом начинает функционировать. На следующем этапе производится настройка комбинации по описанию, которое имеется в приложенном руководстве. По завершении манипуляций можно приступать к эксплуатации автомобиля.
