Короткоходная кулиса на приору своими руками

Установка короткоходной кулисы на ваз 2114 и на классику

Автомобиль скомпонован очень плотно, и свободное место найти в подкапотном пространстве крайне затруднительно. Поэтому детали управления какими-либо узлами порой располагаются на значительном удалении от самого механизма. Все сказанное в полной мере относится к КПП, в которой саму коробку и рычаг переключения передач (РПП) связывает специальная деталь, называемая кулиса. Одним из недостатков ВАЗ, как на переднеприводных 2110, 2112, 2115, 2114, так и на классике, является неудобство смены передач. Этот недостаток устраняет короткоходная кулиса.

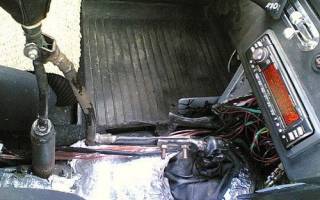

На фото показано, как это выглядит на автомобиле.

Что такое короткоходная кулиса КПП

Здесь надо пояснить, в чем заключается неудобство. Чаще всего оно затрагивает владельцев ВАЗ с механической КПП – не только старых моделей 2107, 2106, 2108, 2109, но и более современных 2110, 2112, 2115, 2114. А заключается оно в слишком большом времени, затрачиваемом на переключение передач, и необходимости повышенного усилия для их фиксации. Причиной этого является неоптимальная форма кулисы, из-за чего и возникают подобные неудобства.

Первыми с ними столкнулись автогонщики, у них от времени переключения передач зависит многое, и его стараются минимизировать. Вот ими и была впервые использована короткоходная кулиса (КК), позволяющая обойти этот недостаток. А потом подобное новшество перешло и на обычные машины. Для лучшего понимания предмета обсуждения, на фото показана подобная деталь для переключения КПП автомобиля ВАЗ 2108.

Плюсы и минусы короткоходной кулисы

Прежде чем рассматривать, как сделать короткоходную кулису своими руками, давайте подведем некоторый итог ранее сказанному и определимся, какие плюсы и минусы это дает. Чаще всего подобная замена проводится на любых автомобилях ВАЗ (например, 2110, 2112, 2115, 2114 и 2107, 2106, 2108, 2109), положительным эффектом считается:

уменьшение ходов (расстояний на перемещение РПП) при переключении КПП;
более четкая фиксация передач (за счет увеличения усилия их включения);
исключение люфта и дребезга РПП.

Однако не все так хорошо, некоторые специалисты считают, что установка короткоходной кулисы вызывает отказ синхронизаторов за счет повышенного усилия при переключении.

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

кусок трубы диаметром пятнадцать миллиметров;
гайка от классической шаровой;
РПП от 2108;
ремкомплект кулисы 2108 (ось и две втулки);
карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

От РПП отрезается шарик снизу;
Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
Приваривается гайка к трубе снизу;
Размещается шаровая в удобном месте;
Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.
” alt=””>

Установка короткоходной кулисы

Несмотря на большой труд инженеров, которые разрабатывают узлы и агрегаты для современных транспортных средств, автолюбители постоянно находят те из них, которые можно улучшить. Самостоятельному тюнингу подвергаются даже те узлы или агрегаты, которые изначально скомпонованы невероятно плотно, к примеру, коробка передач. Тем не менее, даже в ней находится, что поменять своими руками. Но справедливости ради стоит отметить, что даже в современных моделях автомобилей некоторых производителей имеется достаточно заметная недоработка – слишком большой свободный ход рычага перемены передач.

Этот момент существенно увеличивает время, требующееся на включение нужной передачи, и требует от водителя совершать больше движений. Если на транспорте «гражданского» назначения с подобной ситуацией большинство водителей вынуждены мириться, то на спортивных автомобилях этот недостаток, как правило, устраняется в обязательном порядке. Для этого водители предпочитают устанавливать вместо штатной кулисы, короткоходную, т. е. искусственно укороченную, что делает ход рычага намного меньше.

Что такое кулиса и зачем она в КПП

Кулиса представляет собой специальный рычаг, благодаря которому усилие человека, переключающего передачу, поступает от рычага к карданному валу. Она является неотъемлемой частью как механической, так и автоматической коробки. Стандартная кулиса, которая устанавливается на заводе-изготовителе отличается достаточной длиной, поэтому для переключения передачи требуется большая амплитуда. Для многих водителей это оказывается не очень удобно, особенно для тех, кто предпочитает спортивный тип езды, и автомобили отличаются высокой мощностью.

Короткоходная кулиса уже давно использовалась на автомобилях спортивного предназначения, и сейчас потеряла прерогативу быть использованной лишь в спорткарах – все большее количество автовладельцев стараются ее установить на свои машины. Она имеет совершенно иные углы изгиба, что позволяет уменьшить ход рычага и ускорить включение нужной передачи. Помимо скорости, автовладельцы, заменившие стандартный вариант на короткоходный, отмечают и увеличившуюся четкость включения нужной передачи.

Если не брать в расчет дорогие иномарки, продукция отечественного автопрома в последнее время достаточно серьезно «подтянулась» по качеству. Но несмотря на то, что последние модели ВАЗ отличают неплохие характеристики подвески и самого двигателя, при эксплуатации на разбитом дорожном покрытии коробка передач оказывается под ударом прежде всего. Связано это с тем, что она является предельно нагруженным и задействованным динамическим комплексом автомобиля. Поэтому уже через сравнительно небольшой промежуток времени, рычаг перемены передач в салоне начинает очень сильно вибрировать.

Преимущества и недостатки короткоходной кулисы

Сразу стоит оговориться, что, если короткоходная кулиса устанавливается непосредственно производителем, проводить какие-либо аналогии с самостоятельным тюнингом неразумно. Поэтому все преимущества следует рассматривать только по сравнению со стандартным автомобилем той же модели. Прежде чем заняться изготовлением или установкой готовой короткоходной кулисы на свой автомобиль следует тщательно взвесить все за и против такой модернизации.

К очевидным преимуществам укороченного варианта кулисы можно отнести следующие моменты:

выраженное уменьшение рабочих ходов при смене текущей передачи;
четкая фиксация каждой из них, что связано с увеличенным усилием, требующимся для включения;
после установки короткоходной кулисы полностью пропадает люфт и дребезжание рычага перемены передач в салоне.

Многие приверженцы спортивного стиля езды, которые уже установили на свои автомобили короткоходную кулису, полностью уверены в том, что отрицательных сторон в таком шаге нет. На самом деле вопрос этот не столь однозначен, как может показаться. Некоторые специалисты считают, что короткоходная кулиса приводит к быстрому отказу синхронизаторов, которые не рассчитаны на повышенные усилия, которые приходится прикладывать для смены передачи. Других негативных моментов специалисты не отмечают, и, если короткоходная кулиса установлена правильно, их действительно нет.

Читать еще: Перестала работать магнитола и прикуриватель

Возможно ли самостоятельное изготовление короткоходной кулисы

Несмотря на то, что стоимость короткоходной кулисы не так велика, многие предпочитают изготавливать и устанавливать ее своими руками, что сделать, в общем, не так и сложно. Для выполнения работы потребуется совсем немного:

отрезок трубы, имеющий диаметр ровно 15 мм;
рукоятка переключения передач от того авто, для которого изготавливается кулиса;
шаровая гайка;
ремнабор кулисы с осью и втулкой;
кардан от рулевого механизма.

Сама работа по изготовлению короткоходной кулисы занимает примерно два часа. Шар от рычага переключения передач отрезается, нижний край его корректируется таким образом, чтобы можно было установить трубу, которую придется качественно обварить. На нижний край трубы приваривается гайка, устанавливается шаровая. После этого кардан можно монтировать к рычагу КПП.

Возможно кому-то весь процесс покажется несколько затруднительным, но, если он будет проходить под «присмотром» опытного механика/автослесаря, успех начинания гарантирован. Существует возможность превратить штатную кулису автомобиля в короткоходную без необходимости ее демонтажа. Для этого потребуется поднять крепеж той «железки», которая отходит от КПП к самому рычагу переключения. Нельзя сказать, что эта процедура сделает переключение передач по-настоящему спортивным, но свободный ход рычага будет несколько уменьшен.

Сложно ли самостоятельно поменять кулису

Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач. Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется. Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель.

Короткоходная кулиса на ваз 2110: меняем самостоятельно

Как известно, коробка передач представляет собой не просто механизм переключения передач, но вместе с этим является одним из наиболее часто задействованных динамических компонентов во время передвижения. Именно высокая частота приводит к расшатыванию коробки передач.
Короткоходна кулиса на ваз 2110 позволяет увеличить чёткость переключение передач. А также гарантировать надёжность эксплуатации в течение длительного периода времени.
Короткоходная кулиса на ваз 2110 – это возможность сделать все намного лучше.
Каждый механизм имеет определённый набор положительных и отрицательных моментов, соотношение этих двух составляющих определяет рентабельность приобретения того или иного технического элемента. Для коробки передач очень важен её ход, плавность и чёткость переключения определяют её качество функционирования.

Примечание. Не редко, когда расшатанная коробка передач даёт сбои в переключение, в результате происходит переключение не заданной передачи.

Сходства и отличия короткоходной и штатной коробки передач ВАЗ 2110

Короткоходная кулиса в ваз 2110

Наиболее существенные отличия в строении между штатной и короткой коробкой передач можно заметить визуально, даже на фотографии. Строение котроткоходной коробки передачи чрезвычайно простое, что непосредственным образом облегчает её техническое обустройство.
Рассмотрев схему, становится ясно, что замена или тюнинг действующей коробки передач не принесёт должного эффекта, так как только замена рычагов может дать короткие передачи. Чтобы уменьшить ход передач при включении, необходимо увеличить её длину под шарниром.
Это позволит сделать передачи короткими и при этом сохранить ось тяги в исходном положении.

Практическое обустройство короткоходной кулисы

Короткоходная кулиса ваз 2110 схема

И так, пришло время практики:

вначале необходимо приподнять крепление железной балки, которая проходит от коробки к внутреннему рычагу коробки передач.

Примечание.
Необязательно полностью снимать непосредственно саму кулису, достаточно просто разобрать с внешней стороны шаровую опору. Для этого нужно разжать металлическое кольцо, после чего освободится непосредственно шар в результате расхождения пластмассовых лапок.

теперь необходимо ликвидировать хомоту коробки передач, для этого нужно отсоединить тягу;
затем затащить её сквозь грязезащитный чехол;
после этого, следует приварить небольшой кусок трубы, толщиной примерно 2-3 мм, к тяге;
к тяге также нужно будет приварить кусок листового металла толщиной 5-6 мм.

Важно. Обязательно необходимо будет поднять вверх шарнир с крючком, с целью недопущения ошибочного включения задней передачи.

Плюсы и минусы установки короткоходной кулисы

Короткоходная кулиса ваз 2110 установка

Хоть кулиса ваз и требует приложения дополнительных физических усилий, но зато переключение коробки передач становится четким, плавным и фиксированным. Коробка передач начнёт функционировать по типу современного игрового джойстика.

Примечание.
Существует также возможность ещё более стабилизировать переключение коробки передач, для этого необходимо будет задействовать безлюфтовый кардан, который встроен во всех моделях лады Калины. Однако, вместе с этим он находится в свободной продаже.

Технические нюансы установки и эксплуатации короткоходной кулисы

Короткоходная кулиса для ваз 2110

Коробка передач иногда может выходить из строя в силу ряда объективных причин:

износ шариков и штоков гнёзд;
существенное уменьшение степени упругости пружинных фиксаторов;
износ муфты, в результате повреждения её зубов;
износ блокираторов колёс, в результате длительной их эксплуатации и т.п.

Короткоходная кулиса от ваз 2110 – ручки

Причин может быть много, однако, большинство из них можно избежать. Если говорить объективно, то заводской шарнир который устанавливается на ВАЗ 2110, является не совсем качественным, а точнее вовсе не качественным.
Это связано первостепенно с основной его конструкции.

Интересно. Да действительно он и хоть и является достаточно современным и технологичным, но для большинства национальных дорог просто не приспособлен, так как чрезвычайно быстро начинает расшатываться.

Компания ВАЗ старается следовать европейскому принципу разработки и производства автомобилей, однако, дороги очень далеки от европейских стандартов качества. Качество производства должно зависеть от требований клиента.
ВАЗ 2110 представляет собой современный достаточно технологичный автомобиль, имеет надёжный двигатель и адаптированную подвеску к национальному дорожному полотну,но вместе со всем этим, существует весьма одно заметное слабое звено – это коробка передач.

Примечание.
Следует объективно понимать, что в скором времени придётся ее менять. Если, конечно автовладелец является не жителем столицы Российской Федерации Москвы, так как только в этом городе большинство дорог действительно соответствуют европейскому уровню качества.

Короткоходная кулиса на ваз 2110

Примечание. Единственный практический недостаток всех коробок передач от национальных производителей, заключён в слабых ушках, которые при постоянной экстремальной езде могут внезапно оторваться.

Короткоходную кулису кпп на ваз 2110 легко сменить

Обязательно необходимо будет также поменять рычаг коробки передач, так как шарнир от лады Калины, не подходит к заводскому рычагу лады 2110.
Можно конечно искусственно обрезать на новый шарнир, но с практической точки зрения это не логично, так как надёжность всей коробки передач в данном случае, ставится под очень существенное сомнение.

Короткоходные кулисы для ваз 2110

Фото и видео поможет разобраться во всех тонкостях установки короткоходой коробки передач. Сама теория без визуального закрепления с практической точки зрения является совершенно бесполезной.
Своими руками заменить старую коробку не совсем надёжную КПП на новую, особой сложности не представляет, главное следовать правильному алгоритму и действовать предельно аккуратно. Видео инструкция позволит разобраться детально, что к чему.
Цена приобретения короткоходовой кулисы очень небольшая, что в свою очередь делает данную процедуру замены совершенно доступной.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы.

Как отрегулировать кулису на приоре

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа. Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени.
В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры.
Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу.
Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче.
Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание.
И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису.
Это были основные рекомендации по регулировке кулисы на ВАЗ-2110.
Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Навигация по записям

Самостоятельная регулировка кулисы на ВАЗ 2110. Регулировка кулисы КПП своими руками

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора. а также в статье: Установка короткоходной кулисы на ВАЗ 2109. Кроме того, вопрос включения передач и КПП затронут в этой статье .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Загоните авто на яму.
Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

Ослабьте хомут.
Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Включите первую скорость.
Ослабьте хомут кулисы.
Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Рулевое управление
Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия

Видеопубликации
Фотопоток тюнинга ВАЗ
Руководства по эксплуатации и ремонту

Регулировка и установка короткоходной кулисы на Приоре

Тюнинг – это не всегда установка нового обвеса или укорачивание пружин Приоры. Иногда модернизация способствует повышению комфорта в управлении автомобилем. Отличным примером будет короткоходная кулиса. Владельцы ВАЗ знают «особенности» рычага переключения передач (РПП), который не так просто направить на нужную передачу. Короткоходная кулиса на Приору решает эту проблему, ну а мы расскажем, как поставить ее на Приору и правильно отрегулировать.

Инструкции в нашем материале актуальны и для автомобилистов, которые хотят узнать, как проводится ремонт и замена обычной кулисы. В инструкции подробно описывается процесс демонтажа и регулировки, который проводится для заводской детали точно по такому же принципу.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

Две металлические пластины.
Карданчик от Калины.
Сварочный аппарат.
Набор ключей, в том числе и накидных.
Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

После снятия чехла можно начинать демонтаж рычаг

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.

Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;

Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;

Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

Протягиваем кулису через салон Приоры

На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;

Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;

Готово, замена и ремонт завершены, осталось поставить чехол.
