Лампа на ваз 2107 ближний свет

&nbsp 1. Нажмите на два фиксатора.

&nbsp 2. . отсоедините заднюю часть фонаря и отведите ее в сторону вместе с жгутом проводов.

Для замены лампы плафона освещения салона выполните следующее.

Для замены лампы фонаря освещения номерного знака выполните следующее.

&nbsp 5. . и, преодолев усилие контактных зажимов, извлеките лампу.
&nbsp 6. Установите лампу, рассеиватель и плафон в порядке, обратном снятию.

Для замены ламп в заднем фонаре выполните следующее.

Автомобили ВАЗ 2107 (в простонародье «семерка») в свое время были верхом технической мысли и пользовались огромным спросом среди автомобилистов. И несмотря на то, что в наши дни есть очень много более современных вариантов, седьмая серия все еще часто встречается на дорогах и пользуется популярностью до сих пор за такие плюсы, как простота и невысокая цена.

В данной статье мы рассмотрим, как заменить лампочки ближнего света и какие неисправности могут служить причиной отсутствия света в машине.

Отсутствие света – это далеко не всегда сгоревшие лампы, имеется несколько основных причин, по которым возникают проблемы, и мы рассмотрим их:

Важно!
Иногда в системе случаются скачки напряжения и могут одновременно перегореть спирали ближнего света сразу в двух лампах, это очень похоже на выход из строя реле, но не стоит его менять, вначале обязательно проверьте деталь тестером, и, если с ней все хорошо, причина именно в лампах.

Описание рабочего процесса

Для того чтобы выполнить работы, необходимо приготовить все необходимое и обеспечить комфортные условия работы.

Подготовка

В рамках этой стадии выполняются следующие мероприятия:

• Если пропал ближний свет на ВАЗ 2107 и в результате проверки выяснено, что виноваты именно лампы, значит, следует приобрести новые изделия. В данной модели используется модификация АКГ12-60+55 с цоколем Н4, данная маркировка подсказывает, что изделие имеет мощность 60 Вт для дальнего света и 55 Вт для ближнего, приобрести такой элемент можно в любом магазине, занимающимся запасными частями для отечественных автомобилей.

• Работу необходимо проводить в сухом месте с хорошим освещением, идеальное решение – гараж, но можно делать это даже на улице, если погода позволяет, и нет атмосферных осадков.
• Никакой специальный инструмент не требуется, что является несомненным преимуществом данного вида работ.

Рабочий процесс

Все достаточно просто и занимает очень мало времени:

• Огромным достоинством работ является то, что в отличие от современных моделей доступ к фарам ничем не ограничен , это существенно упрощает проведение работ своими руками и позволяет добиться наилучшего результата, так как вы полностью контролируете процесс.

• Замена лампы ближнего света на ВАЗ 2107 начинается, как и на любом другом автомобиле, со снятия клеммы с аккумулятора . Возьмите за правило отключать батарею при любых работах с электрической частью автомобиля, это предотвратит возникновение проблем, которые могут возникнуть при замыканиях и повреждениях отдельных элементов, да и вас уже точно не поразит электрическим током.

Важно!
Чтобы контакты аккумулятора не окислялись в процессе эксплуатации, следует защищать их с помощью смазки, если нет специального состава, то отличным вариантом станет обычный солидол – он защитит свинец от окисления и обеспечит отличный контакт на протяжении длительного промежутка времени.

• Если нет ближнего света на ВАЗ 2107 только с одной стороны, то можно заменить и одну лампу, хотя специалисты советуют ставить сразу две, так как свет может различаться . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.

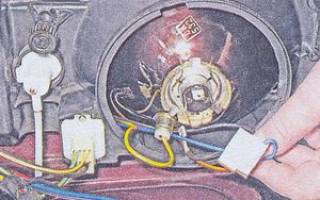

• В первую очередь необходимо снять заглушку, которая закрывает место установки лампочки и служит защитой от попадания внутрь корпуса влаги и грязи . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.

• Затем нужно снять соединительную колодку с проводами, делать это следует очень аккуратно: беретесь за корпус соединителя и тянете в направлении от цоколя . Если , то можно очень легко нарушить контакты, и придется устранять еще и эту проблему.

Совет!
Лучше при отсоединении колодки сразу проверить, насколько хорошо сидят провода, так как от долгой эксплуатации соединение может нарушиться.

• Далее вы увидите пружинный фиксатор, который прижимает лампу к корпусу и обеспечивает ее неподвижность в процессе эксплуатации . Чтобы освободить его, необходимо нажать на элемент сверху и аккуратно отвести его в сторону, все очень просто и весьма быстро, увидев данный узел,вы легко разберетесь, как это делается.

• После освобождения можно доставать старую лампу, ведь она уже ничем не закреплена . Обратите внимание на то, что, вынимая новый узел и устанавливая его на место, нельзя дотрагиваться до стеклянной части, так как это приведет к подгоранию мест прикосновения. Беритесь за патрон и соблюдайте аккуратность, чтобы избежать проблем.
• Сборка производится в обратной последовательности, поэтому отдельно прописывать данный процесс не имеет смысла . Осталось только одно – проверить работу системы, и если все нормально, то можно до конца собирать конструкцию.

Вывод

Как видите, инструкция по проведению работ крайне проста, вы без труда справитесь с данной задачей. А если у вас остались вопросы, то посмотрите видео в этой статье, в нем процесс показан наглядно.

Лампа на ваз 2107 ближний свет

Как подобрать светодиодные лампы H4 для блока фар ВАЗ 2107

Сегодня поговорим по каким критериям и визуальным признакам нужно выбирать качественную светодиодную лампу для фар головного света ВАЗ 2107 и других моделей, где установлены лампочки с подобным цоколем и рефлекторной оптикой. Так что, эта статья будет полезна не только владельцам Классических Жигулей Седьмой модели, но и другим автовладельцам.

Именно счастливые обладатели отечественных автомобилей зачастую жалуются на ближний свет от фар в ночное время. Замена лампочек на ВАЗ 2107 не составляет больших трудностей, но выбор между установкой в фары вместо «стоковой» лампы накаливания, галогенной и светодиодной вызывает много вопросов. Сегодня рассмотрим вопрос LED-ламп, потому что именно они могут дать значительную прибавку в уровне освещения дорожного покрытия, но только с условием покупки качественной лампочки.

Визуальные признаки качественной светодиодной лампы H4

Перечислю кратко основные характеристики, более подробный мануал читайте в этом обзоре.

На что нужно обращать внимание при покупке LED-ламп:

1. Форм-фактор светодиодной матрицы. В дешевых вариантах может применяться матрица COB (chip on board). Когда на одной плате установлено множество мелких кристаллов. Эта плата может применяться как для дальнего, так и для ближнего света – это плохо. Светодиоды должны быть отдельно для ближнего и дальнего, их количество должно быть ограничено
2. Размер диодов. В качественных лампах Philips (берем их за эталон) диоды имеют строго определенный размер. Обычно их количество для двух типов освещения фары не более трех. Для сравнения возьмите более дешевый китайский аналог. Там увидите, что для ближнего может применяться один или два диодных кристалла, но они большие, в сравнении с тремя кристаллами Филипс. Китайский аналог не даст яркого, направленного светового пучка, свет будет размытым.
3. Размер и расположение защитной шторки светодиодов ближнего света. Она должна точно перекрывать кристаллы ближнего света, имеет ровную форму и быть единым с корпусом лампы. В противном случае четкой светотеневой границы вы не добьетесь.
4. Толщина подложки или световой части лампы должна быть небольшой. По большому счету, расположение диодов должно точно повторять расположение нитей накаливания галогенной лампы. Если развернуть галогенную и светодиодную лампочку боком, то размер шторки, размер и положение нитей и диодов не должны отличаться. Если толщина основания корпуса, где установлены диодные кристаллы будет больше, чем у галогена, то лампа будет не правильно светиться в рефлекторной фаре, ее пучок не будет совпадать с расчетными характеристиками отражателя блок-фары.

Зная все эти особенности, можно смело идти на рынок и подбирать себе качественную светодиодную технику для рефлекторных фар ВАЗ 2107. Хочу сразу предупредить, что цена подобных экземпляров будет выше, чем у китайских аналогов.

Всем удачи на дороге, и не ставьте в Жигулевские фары ксенон, Вас за это будут ненавидеть встречные водители!

Вступите в группу, и вы сможете просматривать изображения в полном размере

Всё о фарах и фонарях на Ваз 2107

На ВАЗ 2107, в отличие от предшественников, установлена продвинутая передняя оптика, которая обеспечивает лучшую видимость на неосвещенных дорогах. Фары на ВАЗ 2107 являются одним из основных направлений тюнинга. Кроме того, работоспособность фар обеспечивает безопасность ночного движения. Поэтому знание устройства и способов ремонта и замены фар не будет лишним.

Устройство блок-фар ВАЗ 2107

Передние фары на ВАЗ 2107 – это пластиковые короба с лицевой стороной из стекла или прочного прозрачного пластика.

Стеклянные фары не царапаются и дают лучший, более сфокусированный световой поток. Но стекло легко бьется при ударах камней и физическом воздействии. Пластик же отличается меньшими фокусирующими свойствами и царапается. Зато он обладает большей прочностью на излом и мелкие камни неспособны повредить его. Именно за это многие автовладельцы предпочитают фары из пластика.

Внутри блок-фары находится осветительная 12-вольтовая лампа с двумя нитями ближнего и дальнего света, лампа габаритных (стояночных) огней и лампа указателя поворота. Последняя предназначена также для аварийной сигнализации.

Лампы вставлены в патроны, а позади их имеется отражатель, фокусирующий свет и направляющий луч на дорожное полотно.

Блок-фара ВАЗ 2107 имеет важную деталь – гидрокорректор. При большой загрузке передняя часть автомобиля, а с ней и луч фар, задирается вверх. Гидрокорректором осуществляется изменение вертикального угла установки фары, что позволяет подкорректировать угол светового потока и направить его вниз на полотно.

Тыльная сторона блок-фары имеет крышку, которая используется для замены перегоревших ламп.

Замена ламп блок-фары

Для замены перегоревших ламп не требуется применения инструментов. Снятие и установка ламп производится вручную. Для этого необходимо открыть крышку блок-фары, повернув ее на 10 градусов влево. Чтобы предотвратить короткое замыкание, перед заменой ламп следует отсоединить от аккумулятора провод «массы». Порядок действий при замене лампы ближнего/дальнего света такой:

• отсоединить клеммную колодку;
• открутить пластмассовый пыльник;
• отщелкнуть фиксирующую пружину;
• достать старую лампу;
• защелкнуть пружину;
• присоединить клемму.

Важно: при замене галогеновых или ксеноновых лам нельзя допускать соприкосновение оболочки лампы с пальцами. Жировой отпечаток на стекле сокращает срок службы лампы.

Лампы, отвечающие за габаритные огни и сигналы поворота/«аварийки», меняются аналогично лампам головного света. Единственное отличие – они не имеют пружины фиксации и не боятся прикосновений пальцев.

Замена блок-фары ВАЗ 2107

В отдельных случаях (при повреждении стекла или желании тюнинговать автомобиль) приходится проводить замену блок-фары в сборе. Для замены необходима крестовая отвертка и ключ на 8.

Порядок снятия следующий:

• отключить провод «массы»;
• отсоединить клеммы питания ламп;
• снять гидрокорректор, нажав на фиксатор;
• открутить крестовой отверткой три винта крепления (один из винтов фиксируется гайкой, которую необходимо придерживать ключом);
• вынуть блок-фару, потянув ее на себя.

Чтобы установить блок-фару, нужно проделать операции в обратной последовательности.

Тюнинг фар ВАЗ 2107

Вполне можно выполнить тюнинг фар своими руками. По запросу «передние фары на ВАЗ 2107 тюнинг фото» Yandex и Google находят множество ссылок с инструкциями, советами и готовыми предложениями. Здесь используются разнообразные решения:

• готовые и самодельные блок-фары;
• светодиоды и светодиодные блоки;
• ксеноновые фары с линзами;
• тонировка фар.

«Светодиодный» тюнинг фар ВАЗ 2107 своими руками

Для «семерки» можно легко найти, купить и установить нестандартные блок-фары или отдельные осветительные элементы. Самое дешевое решение – установка светодиодов вместо стандартных ламп или в дополнение к ним. Это позволяет преобразить внешний вид автомобиля при минимуме затрат.

Тюнинг задних фонарей ВАЗ 2107 также часто производится посредством смены лампового освещения на светодиодное.

Для тюнинга светодиодами понадобятся:

• резисторы;
• панель или короб для монтажа осветительных элементов (светодиодов);
• дрель;
• сверло;
• герметик;
• провода;
• светодиоды.

Короб или панель необходимо подогнать под размер фары и насверлить установочные отверстия под светодиоды. В зависимости от количества и параметров используемых светодиодов, для обеспечения необходимого сопротивления цепи в нее последовательно включают резисторы. Номинал резисторов подбирается индивидуально. Герметик используется для крепления светодиодов в отверстиях.

Важно: при подключении светодиодов необходимо учитывать полярность.

Кроме оригинального внешнего вида, тюнинг светодиодами имеет другие преимущества:

• низкая мощность и, как следствие, небольшая нагрузка на бортовую сеть;
• долговечность и надежность;
• рассеянный свет, не ослепляющий других участников движения.

Если позволяет бюджет, можно произвести тюнинг фар ВАЗ 2107, заменив штатные блоки на готовые тюнингованные изделия. Преимущество такого решения: прекрасный дизайн и отличное качество при минимальных затратах времени.

Установка ксеноновых фар на Ваз 2107

Ксеноновые фары отличаются особенно мощным световым потоком, который нуждается в дополнительной фокусировке при помощи линз. Полноценные ксеноновые блок-фары стоят дорого и включают в себя, кроме блока питания и ламп, автоматическую систему регулировки высоты луча и омыватель стекла фары. Каждый из элементов крайне важен для безопасности:

• правильная фокусировка и корректировка светового потока необходима, чтобы встречные водители не оказались ослеплены ярким светом;
• без омывателя грязное стекло фары перегревается и может лопнуть.

Если нет средств на установку ксеноновых блок-фар, соответствующего качества, лучше не устанавливать подделки, подвергая опасности себя и других участников дорожного движения,поэтому мы не рекомендуем устанавливать данный вид освещения и описывать подключение не стали

Тонировка фар и задних фонарей ВАЗ 2107

Еще один распространенный тюнинг фар ВАЗ 2107 своими руками – тонировка. К ней прибегают при модернизации как задних фонарей, так и передних фар. Необходимо тщательно подходить к выбору способа затемнения фар – качество освещения дороги является определяющим критерием безопасности при ночной езде.

Важно: прежде чем тонировать фары, следует учесть, что тонированные фары могут являться основанием для наложения административного штрафа. Также надо понимать, что любая тонировка снижает яркость фар, делая ночное движение более опасным.

Чтобы тонировка минимально отразилась на качестве головного света автомобиля, тонировать поверхность стекла стоит лишь частично. Такое решение безопасно и вполне эффектно: суженные фары делают внешний вид более стильным. Частичная тонировка также может помочь избежать штрафа – затеняется не вся фара, а небольшой сектор.

Для тонировки фар необходимо использовать только высококачественную пленку. Порядок работ таков:

• снять блок-фары ВАЗ 2107;
• вынуть стекло;
• вымыть и обезжирить поверхность;
• приклеить пленку.

Частично затонировать фары можно без их снятия и разборки – просто вымыть стекло и наклеить полоску пленки. Но такой способ не обеспечивает надлежащего качества, а идеально аккуратно обрезать и наклеить пленку без снятия блок-фары практически невозможно.

При тонировке задних фонарей следует установить в них более яркие лампы, чтобы стоп-сигналы и габаритные огни были хорошо видны другим участникам движения. Для поклейки пленки задние фонари также лучше предварительно снять с автомобиля.

На данном видео представлен другой автомобиль,но принцип тонировки тот же

Лампа на ваз 2107 ближний свет

Как подобрать светодиодные лампы H4 для блока фар ВАЗ 2107

Сегодня поговорим по каким критериям и визуальным признакам нужно выбирать качественную светодиодную лампу для фар головного света ВАЗ 2107 и других моделей, где установлены лампочки с подобным цоколем и рефлекторной оптикой. Так что, эта статья будет полезна не только владельцам Классических Жигулей Седьмой модели, но и другим автовладельцам.

Именно счастливые обладатели отечественных автомобилей зачастую жалуются на ближний свет от фар в ночное время. Замена лампочек на ВАЗ 2107 не составляет больших трудностей, но выбор между установкой в фары вместо «стоковой» лампы накаливания, галогенной и светодиодной вызывает много вопросов. Сегодня рассмотрим вопрос LED-ламп, потому что именно они могут дать значительную прибавку в уровне освещения дорожного покрытия, но только с условием покупки качественной лампочки.

Визуальные признаки качественной светодиодной лампы H4

Перечислю кратко основные характеристики, более подробный мануал читайте в этом обзоре.

На что нужно обращать внимание при покупке LED-ламп:

1. Форм-фактор светодиодной матрицы. В дешевых вариантах может применяться матрица COB (chip on board). Когда на одной плате установлено множество мелких кристаллов. Эта плата может применяться как для дальнего, так и для ближнего света – это плохо. Светодиоды должны быть отдельно для ближнего и дальнего, их количество должно быть ограничено
2. Размер диодов. В качественных лампах Philips (берем их за эталон) диоды имеют строго определенный размер. Обычно их количество для двух типов освещения фары не более трех. Для сравнения возьмите более дешевый китайский аналог. Там увидите, что для ближнего может применяться один или два диодных кристалла, но они большие, в сравнении с тремя кристаллами Филипс. Китайский аналог не даст яркого, направленного светового пучка, свет будет размытым.
3. Размер и расположение защитной шторки светодиодов ближнего света. Она должна точно перекрывать кристаллы ближнего света, имеет ровную форму и быть единым с корпусом лампы. В противном случае четкой светотеневой границы вы не добьетесь.
4. Толщина подложки или световой части лампы должна быть небольшой. По большому счету, расположение диодов должно точно повторять расположение нитей накаливания галогенной лампы. Если развернуть галогенную и светодиодную лампочку боком, то размер шторки, размер и положение нитей и диодов не должны отличаться. Если толщина основания корпуса, где установлены диодные кристаллы будет больше, чем у галогена, то лампа будет не правильно светиться в рефлекторной фаре, ее пучок не будет совпадать с расчетными характеристиками отражателя блок-фары.

Зная все эти особенности, можно смело идти на рынок и подбирать себе качественную светодиодную технику для рефлекторных фар ВАЗ 2107. Хочу сразу предупредить, что цена подобных экземпляров будет выше, чем у китайских аналогов.

Всем удачи на дороге, и не ставьте в Жигулевские фары ксенон, Вас за это будут ненавидеть встречные водители!

Вступите в группу, и вы сможете просматривать изображения в полном размере
