Описание конструкции системы управления двигателем

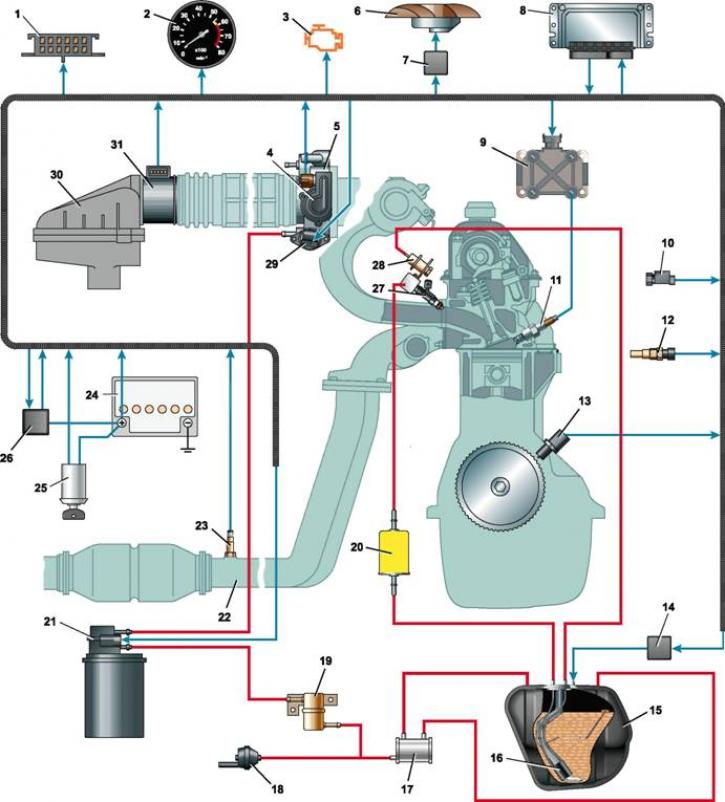

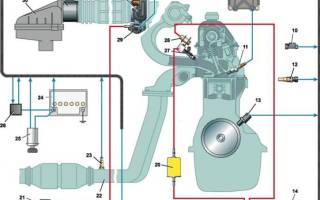

Элементы системы управления двигателем: 1 – диагностический разъем; 2 – тахометр; 3 – контрольная лампа неисправности системы управления двигателем; 4 – датчик положения дроссельной заслонки; 5 – корпус дроссельной заслонки; 6 – электровентилятор радиатора; 7 – реле электровентилятора; 8 – электронный блок управления; 9 – катушка (модуль) зажигания; 10 – датчик скорости автомобиля; 11 – свеча зажигания; 12 – датчик температуры охлаждающей жидкости; 13 – датчик положения коленчатого вала; 14 – реле электробензонасоса; 15 – топливный бак; 16 – электробензонасос; 17 – перепускной клапан; 18 – предохранительный клапан; 19 – гравитационный клапан; 20 – топливный фильтр; 21 – клапан продувки адсорбера; 22 – приемная труба; 23 – датчик концентрации кислорода; 24 – аккумуляторная батарея; 25 – выключатель (замок) зажигания; 26 – главное реле; 27 – форсунка; 28 – регулятор давления топлива; 29 – регулятор холостого хода; 30 – корпус воздушного фильтра; 31 – датчик массового расхода воздуха

Система управления двигателем с распределенным впрыском топлива – электронная. Она контролирует количество воздуха и топлива, поступающего в цилиндры двигателя, включает и выключает топливный насос, управляет искрообразованием на свечах зажигания и корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя.

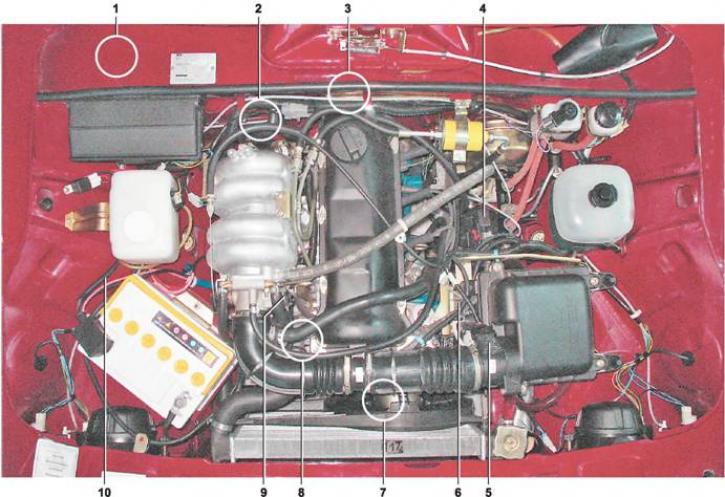

Расположение элементов системы управления двигателем: 1 – электронный блок управления, реле и предохранители (расположены под вещевым ящиком в салоне); 2 – датчик концентрации кислорода (расположен на приемной трубе); 3 – датчик скорости автомобиля (расположен на коробке передач); 4 – клапан продувки адсорбера; 5 – датчик массового расхода воздуха; 6 -катушка зажигания; 7 – датчик положения коленчатого вала (расположен на крышке привода распределительного вала); 8 – датчик температуры охлаждающей жидкости (расположен в патрубке системы охлаждения); 9 – датчик положения дроссельной заслонки; 10 – жгут проводов системы управления

Система состоит из следующих элементов:

• электронного блока управления (ЭБУ);
• датчиков:
  • положения коленчатого вала;
  • положения дроссельной заслонки;
  • концентрации кислорода;
  • температуры охлаждающей жидкости;
  • массового расхода воздуха;
  • скорости автомобиля;
• исполнительных устройств:
  • главного реле;
  • реле топливного насоса;
  • катушка зажигания;
  • реле электровентилятора системы охлаждения;
  • тахометра;
  • контрольной лампы неисправности системы управления двигателем;
  • регулятора холостого хода;
  • клапана продувки адсорбера;
  • форсунок;
• соединительных проводов;
• колодки диагностического разъема.

Контрольная лампа неисправности системы управления двигателем расположена на щитке приборов в блоке сигнализаторов (см. “Органы управления и контрольные приборы”). При включении зажигания происходит тестирование исправности системы, при этом лампа загорается и гаснет после запуска двигателя. Включение лампы при работающем двигателе сигнализирует о необходимости проверки системы управления двигателем. На некоторых модификациях автомобилей контрольная лампа может быть расположена на верхнем вкладыше панели радиоприемника.

Главный управляющий элемент системы – электронный блок управления (ЭБУ, или как часто его называют – контроллер), с встроенным микропроцессором.

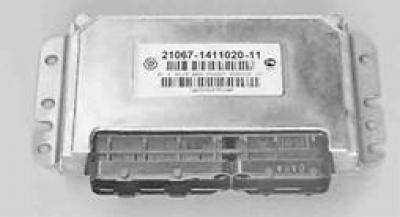

Электронный блок управления (ЭБУ)

По сути, ЭБУ – специализированный миникомпьютер, в котором установлена программа управления двигателем, а датчики и исполнительные устройства – периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеются два типа памяти: постоянное запоминающее устройство (ПЗУ) и оперативное запоминающее устройство (ОЗУ).

ПЗУ – память энергонезависимая (то есть информация в памяти сохраняется при отключении питания). В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя. Двигатель при этом сможет продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см. ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в оперативную память (ОЗУ). Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах. При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет утеряна.

Электронный блок управления установлен в салоне под вещевым ящиком на кронштейне, прикрепленном к перегородке моторного отсека.

На автомобиле установлена система управления двигателем на базе ЭБУ M7.9.7 под нормы токсичности ЕВРО II. На автомобиле с двигателем 21067 установлен блок управления 21067-1411020-11/12, а с двигателем 2104 – 2104-1411020-10.

Примечание: На части выпущенных автомобилей установлены ЭБУ M1.5.4N и Январь-5.1.3 (см. “Электрические схемы”).

Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Датчик установлен в отверстии кронштейна крышки привода распределительного вала.

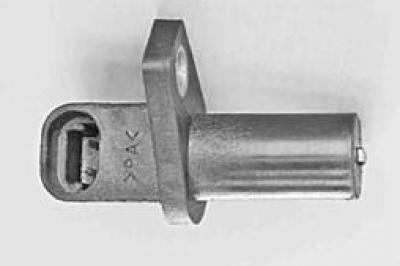

Датчик положения коленчатого вала

Действие датчика основано на принципе индукции – при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала. Зубья расположены по окружности шкива на одинаковом расстоянии. Расстояние между двумя из них выполнено больше. Сделано это для формирования в цепи датчика опорных сигналов – своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна.

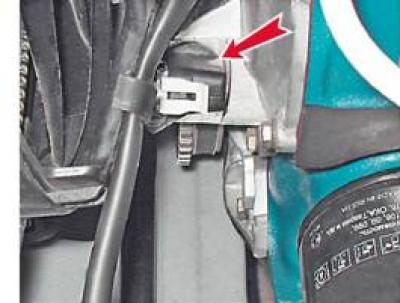

Расположение датчика положения коленчатого вала

Датчик массового расхода воздуха (ДМРВ) пленочного типа установлен на корпусе воздушного фильтра.

По сигналу датчика, ЭБУ рассчитывает количество воздуха, поступающего во впускной трубопровод двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.

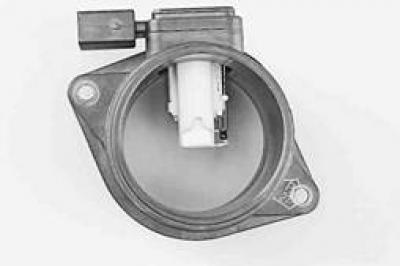

Датчик массового расхода воздуха

Датчик положения дроссельной заслонки (ДПДЗ) представляет собой переменный резистор, сопротивление которого зависит от угла поворота дроссельной заслонки.

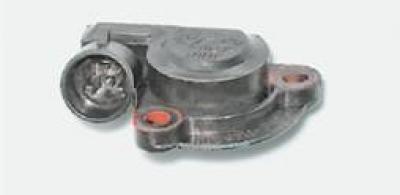

Датчик положения дроссельной заслонки

Датчик установлен на корпусе дроссельной заслонки и связан с ее осью. По сигналу ДПДЗ электронный блок управления определяет величину угла открытия дроссельной заслонки. При неисправности ДПДЗ электронный блок управления переводит систему на резервный режим работы.

Датчик концентрации кислорода определяет содержание кислорода в отработавших газах и передает сигнал на ЭБУ.

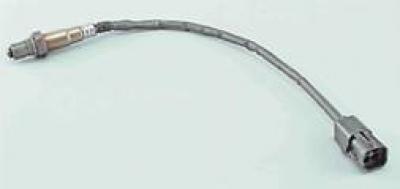

Датчик концентрации кислорода

Он установлен в приемной трубе системы выпуска отработавших газов.

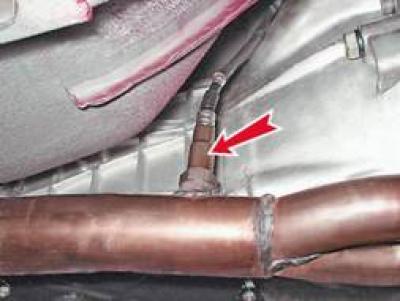

Расположение датчика концентрации кислорода

По полученным от датчика концентрации кислорода данным ЭБУ корректирует количество топлива, впрыскиваемое форсунками в впускной трубопровод, тем самым поддерживая оптимальную пропорцию смеси воздуха с топливом, необходимую для эффективной работы каталитического нейтрализатора. Датчик начинает работать при прогреве его чувствительного элемента до температуры не ниже 360°С. Для сокращения времени прогрева в датчик встроен нагревательный элемент.

Внимание! Наличие в отработавших газах соединений свинца и кремния может вывести датчик концентрации кислорода из строя. Поэтому не допускается использование этилированного бензина (в нем присутствуют соединения свинца). При ремонте двигателя нельзя также применять герметик с большим содержанием силикона (соединений кремния), испарения которого могут попасть через систему вентиляции картера в цилиндры и далее в систему выпуска отработавших газов. Следует использовать герметик, на упаковке которого изготовитель указывает, что герметик безопасен для датчика концентрации кислорода.

Датчик температуры охлаждающей жидкости (ДТОЖ) – полупроводниковый прибор – термистор, электрическое сопротивление которого меняется в зависимости от температуры охлаждающей жидкости.

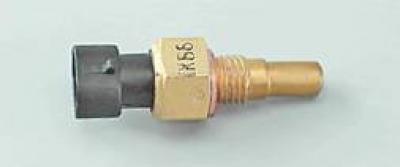

Датчик температуры охлаждающей жидкости

ДТОЖ установлен в резьбовом отверстии патрубка системы охлаждения двигателя.

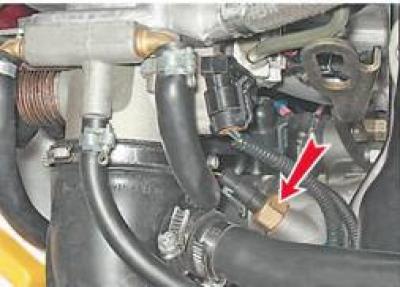

Расположение датчика температуры охлаждающей жидкости

По величине сопротивления датчика ЭБУ оценивает температурный режим двигателя. Полученные данные используются при расчете большинства управляющих команд системы управления двигателем, а также для включения электровентилятора системы охлаждения двигателя.

При неисправности ДТОЖ электронный блок управления переводит систему на резервный режим работы.

Принцип действия датчика скорости автомобиля основан на эффекте Холла.

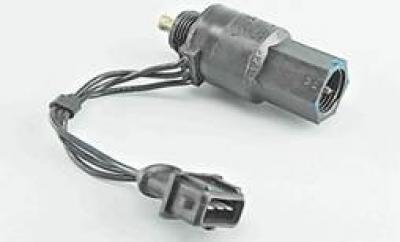

Датчик скорости автомобиля

Датчик закреплен на корпусе привода спидометра, который установлен на коробке передач. К датчику крепится трос привода спидометра.

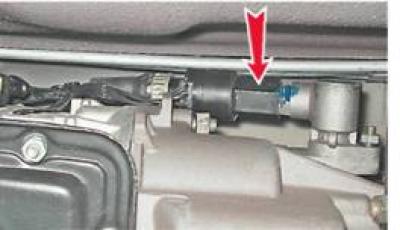

Расположение датчика скорости автомобиля

По импульсам, вырабатываемым датчиком, ЭБУ рассчитывает скорость автомобиля.

Колодка диагностического разъема предназначена для подключения внешнего диагностического устройства (типа ДСТ-2М) к системе управления двигателем. Колодка A установлена на одном кронштейне с блоком предохранителей и реле Б на передней панели под вещевым ящиком.

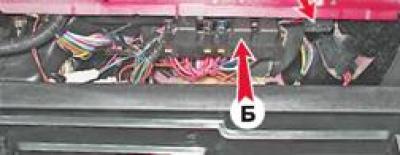

Расположение колодки диагностического разъема реле и предохранителей

Цепи системы управления двигателем защищены плавкими предохранителями флажкового типа 7,5 A и 15 A.

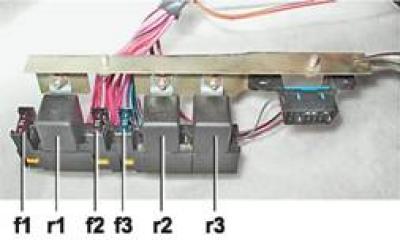

Предохранители и реле системы управления двигателем : f1 – предохранитель цепи главного реле (7,5 A); f2 – предохранитель ЭБУ (7,5 A); f3 – предохранитель цепи электробензонасоса (15 A); r1 – главное реле; r2 – реле топливного насоса; r3 – реле электровентилятора.

Примечание: На автомобилях с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители f1 и f2 номиналом 15А.

Катушка зажигания установлена с левой стороны блока цилиндров на кронштейне. Катушка представляет собой объединенные в один неразборный блок два высоковольтных трансформатора. Выводы вторичной обмотки одной катушки соединены высоковольтными проводами со свечами 1-го и 4-го цилиндров, другой – со свечами 2-го и 3-го цилиндров. Номера цилиндров, со свечами которых соединяются выводы катушки, нанесены рядом с выводами.

Электрические импульсы высокого напряжения от катушки подаются одновременно на свечи двух цилиндров: на одну – в конце такта сжатия, где происходит воспламенение рабочей смеси, а на другую – в конце такта выпуска (свеча срабатывает вхолостую).

На автомобилях с ЭБУ M1.5.4N и Январь – 5.1.3 вместо катушки установлен модуль зажигания. Он объединяет в себе две катушки зажигания и два управляющих катушками электронных блока.

Схема электропроводки Ваз 2107 инжекторная проводка

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

• электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
• топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
• новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

• добавилась колодка жгута проводов к топливной рамке;
• были подведены свои провода от контроллера к жгуту системы зажигания;
• появились датчики радиатора и вентилятор;
• электробензонасос тоже был подключен в схему;
• сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.

Расшифровка обозначений

Схема электропроводки содержит следующие обозначения:

• 1 – мотор привода вентилятора радиатора;
• 2 – колодка монтажного блока;
• 3 — датчик холостого хода;
• 4 – ЭБУ мотора;
• 5 – потенциометр;
• 6 – комплект свечей зажигания;
• 7 – БУ зажигания;
• 8 – электронный датчик положения коленвала;
• 9 – электробензонасос;
• 10 – показатель количества оборотов;
• 11 – лампа контроля исправности электронных систем и тормозной системы;
• 12 – реле управления системы зажигания;
• 13 – датчик спидометра;
• 14 – специальный заводской разъем для считывания ошибок при помощи БК;
• 15 – жгут форсунок;
• 16 – электроклапан адсорбера;
• 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска;
• 21 – электронное реле управления бензонасосом;
• 22 – электронное реле управления системой подогрева выхлопного коллектора;
• 23 – система подогрева выхлопного коллектора;
• 24 – плавкий предохранитель, защищающий цепь подогревателя;
• 25 – электронный датчик воздуха;
• 26 – датчик контроля температуры ОЖ;
• 27 – электронный датчик воздушной заслонки;
• 28 – температурный датчик воздуха;
• 29 – датчик контроля давления и лампа недостаточного давления масла.

Скачать схему электрооборудования Ваз 2107 инжектор

Общая схема электрооборудования состоит из отдельных агрегатных узлов:

• специальный заводской разъем для подключения бортового компьютера. Позволяет расшифровывать ошибки двигателя;
• тахометр, указывающий количество оборотов;
• лампа Check Engine;
• стартер;
• датчик воздушной заслонки;
• привод вентилятора охлаждения для радиатора;
• реле управления приводом;
• ЭБУ мотора;
• датчик положения коленвала;
• электрический бензонасос с реле управления;
• топливный фильтр;
• аккумулятор и реле зарядки;
• замок зажигания;
• датчик холостого хода.

Подробную электропроводку в крупном формате с форсункой можно скачать по ссылке. Небольшая по весу картинка (300 кб), в разрешении 1604 пикселя в высоту и 1022 пикселя в ширину позволит тщательно рассмотреть все необходимые узлы и детали, а также сильно поможет при ремонте электрики на ВАЗ.

Дополнительные обозначения

Предохранители автомобиля ваз 2107 расположены следующим образом:

• лампы заднего света и фонарей заднего хода;
• электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
• сигнализатор включения обогревателя заднего стекла ваз 2107;
• указатели поворота и реле аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр;
• контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
• прикуриватель и часы;
• звуковой сигнал ВАЗ;
• освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• правая фара;
• левая фара.

Разобраться во всем хитросплетении элементов электропроводки, найти выключатель сигнализатора прикрытия воздушной или реле очистителей ветрового стекла и фар поможет детальная схема проводки ВАЗ 2107.

Схема электропроводки ВАЗ 21074 – инжектор: разбираемся в тонкостях

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Появившись на автомобильном рынке, модель ВАЗ 21074 понравилась многим автолюбителям в первую очередь за инжекторную систему впрыска топлива. Но не все знают особенности ее работы, а при обслуживании автомобиля знания устройства электрической системы обязательны.

Особенно важно знать, как работает электронная система управления силовым агрегатом. В частности, как взаимодействуют друг с другом электронные компоненты.

На представленном фото подкапотного пространства отмечены только некоторые из них:

1. Контроллер, управляющий фазами впрыска топлива (на схеме 1);
2. Инжектор с топливной рамкой и электрическими форсунками (3);
3. Датчик температуры охлаждающей жидкости (15);
4. Датчик положения коленвала (16);
5. Дроссельная заслонка с датчиком расхода воздуха (19).

Новая система питания

Чтобы разобраться, для чего на автомобиле установлено столько разного электрического оборудования, и что объединяет электропроводка, нужно понимать принцип работы новой системы питания.

Совет: Для общего развития неплохо посмотреть видео в интернете, где наглядно объясняется разница в работе этих систем.

Основное отличие инжекторной системы от карбюраторной заключается в следующем:

1. Элекробензонасос постоянно повышает давление в топливной магистрали (в карбюраторной версии давления нет, а сам насос механический);
2. Топливовоздушная смесь формируется непосредственно в цилиндре (инжекторная система), тогда как на «классике» – в карбюраторе;
3. Электрические форсунки отвечают за впрыск топлива в цилиндры (жиклеры в карбюраторе, а уже оттуда топливовоздушная смесь попадает во впускной коллектор и затем в цилиндры);
4. Момент впрыска определяет ЭСУД (в карбюраторе топливо всасывается при открытии впускного клапана).

Отличия в электропроводке

Платформой для создания автомобиля ВАЗ 21074 послужила модель ВАЗ 2107. И хотя на «семьдесят четверку» устанавливался тот же двигатель объемом в 1,6 л, но карбюратор был заменен на инжектор.

Это повлекло за собой изменения, в результате которых электропроводка ваз 21074 на инжектор отличается от штатной карбюраторной версии:

1. Добавлен жгут проводов от контроллера к топливной рамке;
2. Добавлены провода к зоне радиатора – для датчиков и вентилятора;
3. Появилась проводка для электрического бензонасоса.

Справочно: бензонасос на карбюраторном ВАЗ 2107 был механического типа и устанавливался непосредственно на силовом агрегате. Электрический бензонасос в целях безопасности устанавливался подальше от подкапотного пространства – в задней части автомобиля.

Материал на нашем сайте Схема электропроводки ВАЗ 21093: особенности обслуживания даст вам больше информации по этому вопросу.

Новые датчики

Поскольку инжекторная система работает по заранее составленным алгоритмам (прошивке), то для их активации электронной системе требуются показания многочисленных параметров работы автомобиля.

Для этого были дополнительно установлены датчики:

1. массового расхода воздуха;
2. концентрации кислорода;
3. положения дроссельной заслонки;
4. скорости автомобиля;
5. положения коленчатого вала;
6. гравитационный клапан в топливной магистрали;

Справочно: все датчики имеют разъемы для подсоединения. А у дополнительной проводки есть клеммы для подключения с нужной распиновкой.

Обслуживание инжектора

Поскольку инжекторная система питания достаточно сложная, то в процессе эксплуатации автомобиля возникает необходимость устранения сбоев и отказов. Обслужить автомобиль можно своими руками, если иметь подробную схему. В частности, системы управления двигателем:

Для поиска неисправностей требуется:

1. наличие электронных тестеров (их цена невелика – следует обязательно купить);
2. переходников, через которые тестер подключается к диагностическому разъему.

Сравнивая результаты замеров с рабочими параметрами, легко можно определить электрическую цепь, работающую с отклонениями. А уже затем при ее анализе обнаружить и неработающее устройство: датчик или проводку.

Выводы

Зная и понимая принципы работы инжекторной системы, легко и обслуживать такой автомобиль. Важно лишь иметь под рукой качественную схему электропроводки.

Чип тюнинг ВАЗ 2107 – ответы на главные вопросы

Первые варианты программ для чип-тюнинга ВАЗ-2107 с инжекторным двигателем появились в 2008 году. В том же году испытания автомобилей с улучшенными характеристиками мотора показали, что изменение параметров блока управления существенно и положительно влияет на показатели мощности данной модели.

1 Чип-тюнинг ВАЗ 2107 – вопросы необходимости

Модель отечественного автомобиля ВАЗ 2107 пользуется огромной популярностью в России из-за низкой стоимости машины, недорогой эксплуатации, простоты и надежности. По своим характеристикам модель практически ничем не отличается от других отечественных автомобилей, поэтому процесс чип-тюнинга ВАЗ 2107 во многом схож с процессом тюнинга других моделей с инжекторными двигателями.

Управляемость и динамические показатели российских моделей автомобилей всегда были на довольно низком уровне, поэтому желание многочисленных владельцев модели ВАЗ 2107 с двигателем инжекторного типа улучшить управляемость, мощность и другие показатели своего автомобиля, включая инжектор, вполне оправдано.

Многим владельцам автомобилей модели ВАЗ 2107 программный чип-тюнинг просто необходим, так как эта процедура не только улучшает показатели машины, но и способствует нормализации работы ЭБУ двигателя – кроме того, инжектор начинает работать намного лучше. Но всегда необходимо помнить о том, что чип-тюнинг блока управления ВАЗ 2107 следует делать только на исправном двигателе, который прошел полный технический осмотр специалистами.

2 Варианты программ чип-тюнинга ЭБУ ВАЗ 2107 с инжекторным двигателем

На сегодняшний день было разработано множество различных программ для тюнинга ВАЗ 2107, однако не все они соответствуют необходимым стандартам качества. Именно по этой причине, специалисты рекомендуют прибегать к проверенным программам, так как установка некачественной, даже в случае с моделью ВАЗ 2107, может привести к нежелательным последствиям для электронного блока управления двигателем и других систем автомобиля, таких как инжектор или коллектор двигателя.

Проводить процедуру чип-тюнинга блока управления рекомендуется исключительно в специализированных сервисах, в которых сначала продиагностируют двигатель, инжектор и другие системы автомобиля и порекомендуют наиболее оптимальный вариант чип-тюнинга. При этом стоит помнить, что программный тюнинг никак не влияет на износ мотора автомобиля и электронного блока управления, а тюнинг инжектора при правильном подходе может способствовать уменьшению общего расхода топлива и улучшению стойкости к износу двигателя.

3 Чип-тюнинг ВАЗ 2107 с инжекторным двигателем своими руками

Автомобили отечественного производства не отличаются сложными электронными системами и пользуются популярностью у автолюбителей именно благодаря своей простоте в эксплуатации и обслуживании. Процесс улучшения динамических характеристик автомобиля можно проводить и своими руками, но в этом случае существуют определенные риски повредить электронный блок, инжектор и другие системы, о которых необходимо помнить.

Не стоит переоценивать своих возможностей и думать, что процесс самостоятельного чип-тюнинга ВАЗ 2107 дело простое. Можно довериться профессионалам, однако при должном настрое и знании всех основных навыков и информации о процессе произвести программную настройку блока управления ВАЗ 2107 можно эффективно и самостоятельно.

За показатели динамики в автомобиле отвечает электронный блок управления двигателем – именно там происходят все основные процессы и именно обновление его прошивки позволяет подкорректировать некоторые данные и тем самым улучшить показатели двигателя. Обычно для инжекторных моторов прибавка в мощности после качественного чип-тюнинга составляет от 7 до 10%. Для того, чтобы провести самостоятельное обновление прошивки, в первую очередь необходимо отсоединить контроллер ЭБУ из специальной секции. Для этого на щитке необходимо отсоединить провода, затем с помощью ключа ослабить крепежный механизм, извлечь электронный блок и контроллер, и, не снимая чипа, подключить выбранную программу. Но стоит быть предельно внимательным не только в процессе выбора программы для тюнинга, но и при действиях “на месте”, проделывая механическую работу.

4 Выводы, цены и рекомендации по тюнингу ВАЗ 2107

Несмотря на то, что на автомобиле ВАЗ 2107 можно провести чип-тюнинг самостоятельно, все же лучше доверить это дело профессионалам – это позволит избежать рисков нежелательных последствий. Что касается цены, то она будет зависеть от желаемого результата. Чип-тюнинг позволяет увеличить мощность двигателя и тяговитость, уменьшить расход топлива до 5 %, а также улучшить разгонную динамику автомобиля. Если владельцу необходим комплексный подход к тюнингу с использованием качественной программы, то цена зависит от типа двигателя и степени его износа, а также квалификации специалистов.
