Мини эстакада для авто чертеж

Разборная эстакада своими руками

Хорошим подспорьем в ремонте автомобиля для его хозяина будет эстакада, своими руками устроенная в гараже или рядом с ним. Но такая конструкция громоздка и занимает много места, а посещение СТО ради мелкого ремонта не всегда рентабельно. При отсутствии больших площадей для обслуживания личного авто эстакада для ремонта автомобилей может быть изготовлена и в другом варианте.

Как сделать мини-эстакаду с частичным наездом?

Задача такого приспособления — облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.

Простейший вариант того, как сделать эстакаду — трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:

доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
болгарка и сварочный аппарат для работы с металлом;
пила, гвозди для работы с деревом;
рулетка.

Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.

При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.

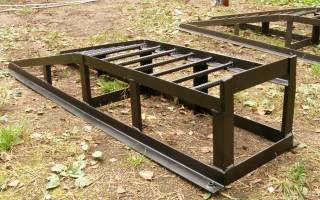

Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.

Чертеж для изготовления самодельной мини эстакады

Наклонные въезды сварены в виде «лесенок» с опорой на переднюю часть горизонтального мостика. Сравнительно легкая металлическая конструкция может храниться в гараже, занимая не так много места. При необходимости ее можно быстро установить на любой подходящей площадке для осмотра машины.

Полный наезд на эстакаду

Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.

Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:

уголок стальной 5х5 см толщиной 10 мм;
пруток арматурный диаметром 17 мм;
болгарка;
сварочный аппарат, электроды;
рулетка.

Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.

Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.

Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.

Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.

При небольшом навыке работы со сварочным аппаратом и металлом эстакада своими руками может быть изготовлена примерно за неделю. Удобная и не занимающая много места конструкция будет служить не один десяток лет. При примерно одинаковых параметрах легковых автомобилей разных моделей она пригодится и при смене авто самим хозяином, и для оказания помощи знакомому в случае необходимости.

Делаем эстакаду для авто своими руками

Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.

Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.

Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.

В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.

Читать еще: Сильная вибрация ваз 2107

Основные виды автомобильных эстакад

В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:

Позволяют поднять только один мост автомобиля (передний или задний).
Полноразмерные (рассчитаны на въезд всей машины).

Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток – в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.

Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.

Особенно важны три группы размеров:

высота и ширина опорных тумб «стульчиков»;
длина трапа (въездного и горизонтального);
ширина трапа.

Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования.

Популярные варианты эстакад для ремонта авто

Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).

Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта

Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.

Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).

Фото №2 Мини-эстакада из обрезков досок

Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.

Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.

Фото №3 Подставка-эстакада из уголка

Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

Фото №4 Удлиненный вариант эстакады-подставки

Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

Фото №5 Переносная эстакада в собранном виде

Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.

Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова

Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж

Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).

Фото №8 Стационарная автоэстакада из металла на бетонном основании

Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.

Как сделать разборную автоэстакаду самостоятельно?

Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.

Разборная эстакада должна иметь следующие габариты:

Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
Ширина трапа – минимум 40 см.
Высота опорных тумб – 70-80 см.
Ширина верхней части опорных тумб равна ширине трапов.

Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.

Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».

Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.

Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.

Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку. Они не дадут автомобилю съехать с трапа.

Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.

Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.

Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.

Читать еще: Почему большой расход бензина на гранте

Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.

Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.

Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам.

Как самому собрать эстакаду для автомобиля в гаражных условиях

Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и области днища. Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.

Способы изготовления эстакады для машины своими руками.

Как самостоятельно сделать разборную автоэстакаду

Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые геометрические параметры, к которым относятся:

ширина и высота базовых тумб, на которые опирается конструкция;
длина заездной части и горизонтальной площадки;
ширина для межколёсного пространства (колеи).

Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.

Возведение деревянной мини эстакады

После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.

Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.

Металлический вариант самодельной эстакады

Большей надежностью обладает установленная в гараже или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:

профильный прокат (полый квадрат или прямоугольник);
трубы или арматура;
уголок.

Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.

Иные типы эстакад

Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:

четыре тумбы-основания;
две горизонтальные плиты для переезда;
две наклонные плиты для заезда.

Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.

Читать еще: Ресивер гранта 8 клапанная

Поэтапное изготовление

В домашних условиях после подготовки плана начинать изготовление можно со сборки тумб. Их можно изготовить с прямыми углами и габаритами 60х60 см. и высотой до 80 см., а можно верх свести на конус с площадкой 50х60 см. Сборку допустимо проводить из деревянных плит OSB или варить из уголка. Для наклонного трапа используем два трехметровых уголка 60х60 мм., расположенных параллельно на расстоянии 40 см. Укладываем между них лесенкой через 60-65 мм. арматуру диаметром 14 мм. и привариваем её. Аналогично изготавливается горизонтальный трап.

Вывод

Какой тип эстакады собирать, каждый автомобилист выбирает исходя из текущих потребностей и перспективы. Оптимальным является мини вариант или сборная конструкция. Мастера выбирают между дешёвыми, практичными деревянными изделиями и металлическими дорогими, но долговечными конструкциями.

Эстакада своими руками из подручных материалов

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

Для доступа к одному мосту автомобиля.
Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.
