Как работает блокировка на “Ниве”: принцип действия

• 10 Декабря, 2019
• Автомобили
• Владимир Скворцов

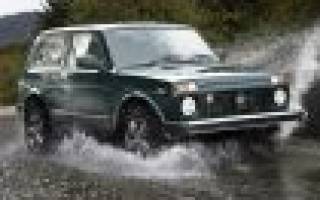

Любимый автомобиль рыбаков и охотников – “Нива”. А причиной подобного отношения является возможность с его помощью попасть в глухие и редко посещаемые места. Что же позволяет добиваться таких результатов? На “Ниве” работает блокировка. Как она помогает и в чем – об этом речь пойдет ниже.

О трансмиссии

Прежде всего несколько слов об устройстве “Нивы”. Она обладает постоянным полным приводом. Что это значит? Все просто – крутящий момент одновременно передается на четыре колеса. В этом и состоит одно из принципиальных отличий “Нивы” от других автомобилей. У них момент подается только на один из мостов (передний или задний).

Полный привод реализован благодаря использованию раздаточной коробки. Крутящий момент, пройдя КПП, поступает на раздатку, а с нее – на передний и задний мосты. Такая конструкция позволяет создать блокировку межосевого дифференциала на “Ниве”, которая совместно с полным приводом обеспечивает ей повышенную проходимость. Здесь нельзя не сказать несколько слов о дифференциале. Во многом благодаря ему реализуются отличные внедорожные характеристики “Нивы”.

Понятно о дифференциале

Это устройство позволяет автомобилю свободно двигаться в заданном направлении. При повороте левое и правое колеса машины проходят разный путь. А если они жестко соединены, то одно будет проскальзывать, а другое тормозить. Кроме того, в этом случае резко возрастает нагрузка на ось, следствием чего будет ее поломка или чрезмерный износ резины.

Справиться с этой проблемой позволяет дифференциал. На обычных автомобилях он располагается на оси между колесами, что позволяет им вращаться независимо друг от друга. Дифференциал распределяет между колесами поступивший к нему момент, причем не в равной пропорции, а в зависимости от условий движения каждого – на одно больше, на другое меньше.

То же самое относится к мостам в целом (переднему и заднему). Их движение, например в повороте, также различается. Для распределения усилий применяют так называемый межосевой дифференциал. Благодаря ему, в зависимости от условий движения, передаваемый на передний и задний мосты момент будет различаться.

Особенности работы дифференциала

Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.

А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.

Производится никому не нужная работа. Колесо “шлифует” дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на “Ниве”, так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.

Какие бывают блокировки

Обычно различают два типа – межколесные и межосевые. Первые блокируют работу дифференциала, установленного между колесами, на одной оси. Задача межосевой блокировки – обеспечить распределение усилий между мостами.

У “Нивы” три дифференциала, межосевой и два межколесных. Но они принципиально разные. Если межколесные дифференциалы свободные, на них нет никаких дополнительных устройств, то межосевой имеет принудительную блокировку. Она значительно облегчает движение автомобиля в условиях бездорожья, частично придавая ему возможности вездехода.

Как работает блокировка дифференциала на “Ниве”, принцип работы

При движении по нормальной дороге крутящий момент распределяется относительно равномерно между всеми колесами. Но на бездорожье, в грязи этого недостаточно. Простая ситуация – машина забуксовала, например левое заднее колесо. Тогда весь крутящий момент будет поступать именно туда, и автомобиль не сможет ехать. В такой ситуации не поможет никакой полный привод.

Но выход есть. Надо включить межосевую блокировку. Как работает на “Ниве” такое устройство? В раздаточной коробке есть специальная муфта. При включении блокировки она соединяет валы, передающие момент на мосты. Скажем так, между ними принудительно поровну делится усилие, выдаваемое двигателем. Таким образом, момент не уходит весь на буксующее колесо, а часть его поступает на передний мост (в нашем примере).

Теперь начинает работать полный привод. На передний мост при включенной блокировке принудительно поступает половина момента, выдаваемого двигателем. Благодаря этому автомобиль начинает двигаться. Как только он тронется с места, прекратится пробуксовка заднего колеса, и крутящий момент поступит на все остальные. Тогда “Нива” благополучно преодолеет трудный участок.

Надо отметить, что автомобиль “Лада 4х4” не является единственным обладателем описанного устройства. Подобная блокировка дифференциала работает как на “Шевроле-Ниве”, так и на других моделях внедорожников, правда, реализована она может быть по-разному. Но тем не менее выполняет аналогичные задачи.

Когда надо пользоваться блокировкой

В условиях нормальной дороги на “Ниве” ничего включать не надо. А вот на проселке или перед крутым подъемом водителю стоит подумать о подстраховке. Как работает блокировка на “Ниве”, мы уже выяснили. Так что к ее помощи стоит прибегать в случае возникновения препятствий при движении, и сделать это надо заблаговременно, до того как машина застряла.

Если впереди трудный участок, то лучше всего заранее включить блокировку, тем более что много времени это не занимает. Надо только помнить, что пользование блокировкой без необходимости не способствует сохранности автомобиля, приводит к перерасходу бензина и износу резины.

Как включить блокировку

Делать это довольно просто. На автомобиле “Лада 4х4” справа от водителя есть три рычага, нас интересует из них самый маленький. Когда водитель передвинет его назад, работает блокировка на “Ниве 2121”, как только переведет ручку вперед – режим отключится. Производить все манипуляции лучше всего на неподвижном автомобиле.

Опытные водители знают, что включается (выключается) блокировка не всегда с первого раза. Дело в том, что валы могут стоять не в том положении или их может “закусить”, если на муфту приложено дополнительное усилие (например, автомобиль остановился на повороте). Тогда надо немного проехать вперед или назад, выровнять колеса и повторить попытку. Как правило, в этом случае все включается.

На “Шевроле-Ниве” эта процедура производится по-другому. Там не два рычага для управления режимами раздатки, а один. Нужный нам расположен ближе к водителю. Хотя работают блокировки на “Ниве-Шевроле”, как и на автомобиле “Лада 4х4”, одинаково, но включаются по-другому. На “Шевроле” для этого рычаг управления режимами раздаточной коробки надо перевести при выжатом сцеплении на стоящем автомобиле влево (к себе). Чтобы отключить блокировку – в противоположную сторону.

Блокировка дифференциала на “Ниве” – верный помощник водителя

Полный привод не всегда обеспечивает проходимость по бездорожью. Зачастую этого мало. Вот когда, как на “Ниве”, блокировка работает совместно с полным приводом, можно говорить, что автомобиль, по крайней мере, близок к вездеходам. И на такой машине вполне реально если не покорять распутицу, то довольно смело передвигаться по проселочным и заброшенным дорогам.

Но при этом не стоит забывать, что блокировка дифференциала – режим для трудных условий движения. Но и бояться его не нужно. Надо помнить, что блокировка позволяет “Ниве” проехать там, где другие не будут и пытаться это сделать. Но не стоит без необходимости ее включать в городе. Это чревато излишним расходом бензина, износом резины и в конечном итоге – поломкой машины.

Нива без переднего моста и раздатки

• Темы без ответов
• Поиск

Нивовская раздатка . как ведущий мост

Нивовская раздатка . как ведущий мост

Сообщение АРКАША » 27 янв 2010, 13:49

Мужики не бейте сразу . но я олять с вопросом .
Имеем РК Нива . с межосевым диффом внутри . + пониженная . + бпокировка диффа . заманчивый вариант . как ведущий мост .
Какие будут сображения . ну например для фрикционной схемы .

Сообщение gudvin » 27 янв 2010, 14:10

Сообщение Андрей Вологда » 27 янв 2010, 14:36

Сообщение rbt06 » 27 янв 2010, 14:43

Сообщение gudvin » 27 янв 2010, 21:18

Сообщение silverr » 27 янв 2010, 22:13

Сообщение Жека » 02 мар 2010, 20:59

Сообщение dil » 02 мар 2010, 21:36

Сообщение gudvin » 02 мар 2010, 21:42

Сообщение Жека » 06 мар 2010, 12:14

Сообщение bob292 » 12 апр 2010, 18:01

gudvin
Верным путём идёте , товарищи .

В плане протектора

Сообщение Dmitt » 23 апр 2011, 21:12

Что не говорите, а нивкина РК в качестве редуктора моста – крассивая идея, но только при определенных условиях.
1) Для прямой передачи на колеса она конечно слабовата, поэтому придется городить что-то типа бортовых редукторов.
Самый простой вариант – цепная передача. Но для того, чтоб раздатка работала в штатном режиме, понижение ЦП должно быть около1:6 – 1:8 (считай родной мост 1:4 плюс колеса увеличенного в 1,5-2 раза диаметра это тот-же мультипликатор 1,5:1 – 2:1 который надо нивелировать. и получаем 1:6 – 1:8 в зависимости от диаметра дутиков).
2) Подать момент на первичный вал не проблема. Можно сделать это или цепью, или задним мостом от мотоцикла Урал, правда городить больше придется но мне идея с Уралом больше нравится
3) И теперь, исходя из первых двух пунктов получается что ставить РК НИВА в качестве редуктора моста можно только на легкие конструкции с силовой установкой от мотоциклетной техники.

И будет вам счастье. захотел – понизил, захотел – заблокировал.

Как работает трансмиссия нивы

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии. Сделать это следует для того, чтобы понять, почему с учетом почти 40-летней истории трансмиссия нива отличается от множества прочих аналогичных машин, оснащенных полным приводом и возможностью переключения классическим способом или при помощи вискомуфты.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном преимущественные сходства с первой моделью прослеживаются во всем. От мотора происходит передача крутящего момента через коробки передач на «раздатку», а она, в свою очередь, передает момент к мостам.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Блокирование дифференциалов

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Заключение

Рассмотренные особенности автомобиля «Нива» и тонкости в устройстве конструкции его трансмиссии делают его по-настоящему уникальным и обладающим повышенной проходимостью транспортным средством. Важно лишь учитывать нюансы применения и активации тех или иных функций полного привода. Удачи на дорогах!

Возможно ли перевернуть раздатку ваз нива

Добрый день!
Есть идея поставить в схему минитрактора раздатку ваз нива и взять с нее привод для ВОМ. но у неё назад только один выход – возможно ли перевернуть раздатку т.е что бы получилось – с той стороной где один выход (задняя сторона) повернуть к двигателю т.е. получится вход, а той стороной где вход и выход на передний мост (передняя сторона) получится к заднему мосту и получится вход подключить на задний мост, а выход предназначенный на передний мост пустить на ВОМ.
Можно ли так сделать.
надеюсь понятно написал.

Вопрос понял.
В принципе перевернуть можно.
Если заблокировать дифференциал, то на фланце напротив получится таже частота вращения.
А на фланце, который штатно ведущий, получите частоту вращения БОЛЬШЕ в 1,2 раза на верхней передаче и в 2,135 раза больше на нижней (момент соответственно меньше).

qwas1973 написал :
Возможно ли перевернуть раздатку ваз нива

Не возможного не чего нет, только стоит ставить раздатку ради ВОМа?

foot написал :
Вопрос понял.
В принципе перевернуть можно.
Если заблокировать дифференциал, то на фланце напротив получится таже частота вращения.
А на фланце, который штатно ведущий, получите частоту вращения БОЛЬШЕ в 1,2 раза на верхней передаче и в 2,135 раза больше на нижней (момент соответственно меньше).

Очень интересно!
а как все это технически выглядит.

qwas1973 Я вообще-то думал, что Вам известно, где выходной фланец двигателя (КПП, сцепления) Вашего минтрактора, как выглядит раздатка нивы и общий принцип её работы. И, конечно, что Вы собирались подключать на “выходные” фланцы раздатки и какие нужны обороты на выходе.

foot я никогда не видел как внутри устроена раздатка =даже не знал что там тоже есть дифференциал
Вот это мне и интересно как его там заблокировать

Ручка там есть, даже две , блокировка дифа и пониженная.

Вот смотри здесь ” >

Вот здесь: ” >
схема трансмисии с описанием. Мысленно поменяйте местами двигатель и задний мост, и всё прояснится.

foot написал :
Вот здесь: ” >
схема трансмисии с описанием. Мысленно поменяйте местами двигатель и задний мост, и всё прояснится.

Ну мысленно я себе все так и представляю. поэтому и мысль такая появилась.
Я так понимаю (из того что прочитал) что достаточно просто рычагом заблокировать этот межосевой диф. и можно ставить раздатку задом на перед?
А вот если уже когда все сделано – и выключить дифференциал – что будет?

а еще на какой выход (тот который был входом и тот который был выходом на передний мост.) лучше подключать задний мост, а на какой привод ВОМ.

qwas1973 написал :
Я так понимаю (из того что прочитал) что достаточно просто рычагом заблокировать этот межосевой диф. и можно ставить раздатку задом на перед?
А вот если уже когда все сделано – и выключить дифференциал – что будет?

Когда всё будет сделано лучше ручку дифференциала заварить.

qwas1973 написал :
а еще на какой выход (тот который был входом и тот который был выходом на передний мост.) лучше подключать задний мост, а на какой привод ВОМ.

Возможно проще будет подключить мост трактора на выход переднего моста (может обойтись без заморочек), а ВОМ на вход (ручкой переключения сможете менять частоту вращения ВОМ – и тут по-любому ещё один редуктор понадобится).
Расчитывайте по нужной частоте вращения.

foot написал :
Когда всё будет сделано лучше ручку дифференциала заварить.

Возможно проще будет подключить мост трактора на выход переднего моста (может обойтись без заморочек), а ВОМ на вход (ручкой переключения сможете менять частоту вращения ВОМ – и тут по-любому ещё один редуктор понадобится).
Расчитывайте по нужной частоте вращения.

Заварить так заварить – а всетаки чем грозит если произойдет разблокирование.

Ну вот начинается – сначала сказали что можно перевернуть – а теперь “возможно проще” – “может обойтись без заморочек” — так что есть вероятность заморочек и перевернуть нельзя?

qwas1973 написал :
Заварить так заварить – а всетаки чем грозит если произойдет разблокирование.

Работа дифференциального механизма описывается дифференциальными уравнениями. Обороты на каждом из выходных валов будут зависить от нагрузки на них, включая инерцию подключенных механизмов. Вплоть до изменения направления вращения.

qwas1973 написал :
Ну вот начинается – сначала сказали что можно перевернуть – а теперь “возможно проще” – “может обойтись без заморочек” — так что есть вероятность заморочек и
перевернуть нельзя?

Перевернуть как раз можно.
А вот заморочки будут в согласовании выходных оборотов валов раздатки и необходимых для ВОМ и заднего моста с учетом КПП и др.

не до конца понял! точнее почти
понятно описывается уровнениями – но на практике если выключится диф (в моем случае когда РК перевернута) что произойдет плохого? мосты товедь все равно постоянно подключены — изменится скорость вращения – я так понимаю что всех выходных флянцев – ну и что у меня же будет идти на мост только один флянец -ну изменит он скорость вращения – ну немного изменится скорость движения ну и хрен с ней, а второй флянец приводит вом – точно также ну изменилась скорость вращения его – ну и ладно – не в разы же она будет прыгать.

В чем опасность этих заморочек в согласовывании оборотов и как их согласовать – если это всетаки необходимо..

• ну и ладно – не в разы же она будет прыгать.

Вы невнимательно читаете.

foot написал :
. Вплоть до изменения направления вращения.

qwas1973 написал :
Есть идея поставить в схему минитрактора раздатку ваз нива и взять с нее привод для ВОМ.

У Вас есть схема? На бумаге с двигателем и агрегатами? С диапазонами оборотов?
Давайте картинку – будем думать.
На пальцах никак.

Извиняюсь, долго молчал.
Схему нарисовать не долго, но она составленна исходя из потребностей и предполагаемой нагрузки. т.е. в процессе общения с местными сдельщиками плюс интернет. определены узлы которые выдержат ту нагрузку от той работы которую я буду выполнять.
Но по диапазонам скоростей смотрели только нагрузку на ВОМ ну и то они не сохранились. так что расчетов скоростей нет. а схемку сейчас нарисую.

У Вас есть схема? На бумаге с двигателем и агрегатами? С диапазонами оборотов?
Давайте картинку – будем думать.
На пальцах никак.

вот такую схему планирую сделать

Вы на нём собрались в ралли-трофи участвовать?
А если серьёзно, то хотелось бы узнать назначение трактора, что будете подключать к ВОМ, базу, колею и размер колес.
Или у Вас есть рама с трансмиссией ГАЗ-66 и хотелось бы её использовать?

foot написал :
Вы на нём собрались в ралли-трофи участвовать?
А если серьёзно, то хотелось бы узнать назначение трактора, что будете подключать к ВОМ, базу, колею и размер колес.
Или у Вас есть рама с трансмиссией ГАЗ-66 и хотелось бы её использовать?

Все намного проще – назначение трактора обычное дачное хояйство и в принципе можно былобы обойтись одной родной коробкой и одной зиловской (для большинства операций хватает) – но дело как раз в слове дача – при обработке почвы требуется достаточно высокая скорость движения (пахота, культивация) но сами понимаете на дачном участке особо не разгонишся поэтому рабочую скорость придется уменьшать, отсюда недоворот пласта или некачественная культивация. Выход в применении сельхозорудий с маленькой скоростью движения – на пример фреза. При работе с фрезой требуется как раз маленькая скорость (и кстати с двумя кпп минимальная скорость может быть больше необходимой – может потребоваться дополнительное понижение). Но самое противное то что фрезе нужен очень мощный ВОМ и по опыту самодельщиков устройство ВОМ от стандартного забора мощности с кпп или раздатки при работе с фрезой ни к чему хорошему не приводит (разрушается КОМ и кпп). Поэтому появилась такая схема – родную кпп исключаем – вместо нее ставим РК (раздатку) ВАЗ Нива (вот только вопрос как её перевернуть – чтобы два выхода были назад) – получаем: 1-понижение 2-мощный выход на ВОМ. – кпп зил (то что есть можно газ) – далее раздатка газ66, получаем еще большее понижение и два выхода на мосты (передний и задний) полный привод оч.хорошая вещь зимой без него оч плохо а снег чистить может даже и не получится. Колею планирую 120-140см по центрам колес. Рамы от газ66 нет как впрочем и мостов тоже пока нет- но хочу их использовать. Вот как-то так.
