Параметры дисков расшифровка параметров

Штампованные или литые диски: что предпочесть и по каким параметрам выбирать ?

Любой автолюбитель рано или поздно сталкивается с проблемой выбора и покупки шин. При этом многие одновременно с шинами хотят приобрести и колёсные диски. Это правильно. Потому, что собрав колёса один раз в последующем вы будете экономить свои деньги и время, не выстаивая два раза в год огромные очереди в шиномонтаже. Вам будет достаточно отбалансировать колёса (а это можно сделать заблаговременно, не дожидаясь «сезона» смены шин) и поменять их в любом автосервисе или даже самостоятельно. К тому же, установив на машину, например, диски литые вы можете значительно улучшить вешний вид своего авто.

Но тут возникает вопрос – как правильно подобрать диски для своей машины ?

Начнём с того, какие именно колёса Вы хотите: литые диски или штампованные? И у тех и у других есть свои минусы и плюсы. Положительные стороны штампованных дисков в их простоте и надёжности – даже при повреждении диска (вмятины) его форму можно восстановить, прокатав на специальном станке, а в полевых условиях даже просто молотком. Также, в большинстве случаев, штамповка дешевле своего литого аналога. Из минусов можно отметить &#171банальность&#187 внешнего вида, как правило, больший вес и то, что такой диск крайне неудобно мыть изнутри, а в зимний период это особенно актуально. С литыми дисками всё противоположно. Плюсы: огромный выбор дизайнов и даже цветов, меньший вес (15-30%) и удобство обслуживания. Минусы: литые диски более дороги и в случае повреждения не поддаются ремонту. Повреждённый диск необходимо заменить новым, хотя в настоящее время многие мастерские предлагают произвести ремонт литых дисков. Мы не советуем этого делать из-за особенностей технологии производства литых дисков, но это уже тема для другой статьи.

А сейчас, допустим, с типом диска Вы определились. Но встаёт следующий вопрос: как подобрать диск, который подойдёт именно на ваш автомобиль? И какие параметры нужно знать для правильного выбора? Скажем сразу, большинство производителей автомобилей в инструкции по эксплуатации авто полных размеров дисков не даёт, ограничиваясь лишь указанием посадочного диаметра и ширины диска, ну и в редких случаях указанием вылета диска. Недостающие параметры придётся узнавать у специалистов дилерского центра или продавцов.

Размеры штампованных и литых дисков

Полная маркировка диска выглядит, например, следующим образом:
6.5Jx16 H2 5/112 ET50 dia-57.1. Теперь расшифруем:
6.5 – ширина обода диска (измеряется в дюймах) – ширина той части, на которую надевается шина;
J – форма бортовой закраины. Встречаются и другие обозначения, но простому автолюбителю это знать не обязательно;
x – обод неразборный (абсолютное большинство легковых дисков производится сейчас именно такими);
16 – номинальный посадочный диаметр (измеряется в дюймах). Это диаметр должен строго равняться посадочному диаметру шины. Недопустимо, например, устанавливать шину диаметром 16 на диск 16.5 дюймов.
H2 – Hump – небольшой кольцевой выступ, проходящий по ободу диска ближе к его закраинам. Он необходим для надёжной фиксации безкамерной шины на ободе. Цифра 2 в данном случае указывает на наличие 2-ух хампов, т.е. по одному около каждой из закраин;
5 – количество отверстий для крепления диска к автомобилю;
112 – PCD (Pitch Circle Diameter) – диаметр окружности, проходящей через центры крепёжных отверстий (измеряется в мм);
ET (возможны также написания OFFSET) – вылет диска (измеряется в мм) – расстояние от привалочной плоскости до воображаемой плоскости, проходящей через середину обода диска (в нашем случае 50мм);
Dia (возможны также написания D, Centerbore) – центральное отверстие (измеряется в мм).

Теперь разберёмся, какие из размеров можно изменить и в каких пределах, а какие должны остаться &#171нетронутыми&#187.

Ширина обода зависит от ширины монтируемой на него шины. Например, шину 205/55R16 допускается устанавливать на диск шириной от 6 до 7,5 дюймов, при рекомендованной ширине 6,5 дюймов. Поэтому размер обода диска можно выбирать именно в этих пределах. Правильно подобрать шины к диску поможет таблица соответствия шин и дисков.

Посадочный диаметр – тут выбор ещё больше. Минимальный диаметр всегда указан в инструкции автомобиля и может увеличиваться практически до бесконечности. Но учтите, чем больше диаметр диска, тем ниже будет профиль шины, а это в свою очередь отрицательно сказывается на комфортабельности езды, но улучшается управляемость автомобиля на высоких скоростях.

Количество крепёжных отверстий – этот параметр остаётся без изменений.

PCD, в большинстве случаев, изменить также нельзя. Хотя у некоторых производителей литых дисков (OZ Racing, AEZ, DOTZ) предусмотрены специальные болты с эксцентриками, позволяющие прикручивать, например, диски с PCD 100мм на автомобили с PCD 98мм. На автомобилях у которых литые диски крепятся с помощью гаек применяются аналогичные гайки-эксцентрики. Максимальная величина смещения таких болтов и гаек составляет 1.2мм, поэтому разница в PCD диска не может превышать 2.4мм .

Вылет – изменение вылета возможно в сторону его уменьшения. Но желательно, чтобы такое уменьшение укладывалось в пределы до 1см. В сторону увеличения числа вылета, как правило, изменения невозможны, т.к. чем МЕНЬШЕ число вылета, тем диск БОЛЬШЕ &#171выходит&#187 наружу автомобиля относительно колеса с &#171родным&#187 вылетом, и наоборот. Таким образом при увеличении числа вылета диск будет больше утапливаться в машину, при этом значительно растёт вероятность того, что он упрётся в детали подвески или тормозных механизмов.

Центральное отверстие в штампованном колесе обязательно должно равняться диаметру ступицы автомобиля, для его правильной центровки на ступице. С литыми дисками ситуация несколько иная. В настоящее время большинство фирм, производящих литые диски, как отечественные, так и зарубежные, делают диски с универсальным центральным отверстием. А для центровки используют специальное центровочное кольцо, у которого внешний диаметр равен диаметру отверстия в диске, а внутренний диаметр равен диаметру ступицы автомобиля. Приведу пример. Диск размером 6.5×16 5/114.3 et45 dia-72.6 можно устанавливать на автомобили Mitsubishi, диаметр ступицы у которых 67.1мм и на автомобили Toyota, размер ступицы у которых 60.1мм. Так вот для того, чтобы не делать два разных литых диска производитель выпускает один диск с бОльшим центральным отверстием, в нашем случае 72.6мм и два центровочных кольца – первое 72.6/67.1 и второе 72.6/60.1. При постановке колеса на автомобиль кольцо вставляется в диск, после этого диск устанавливается на машину, центруясь на ступице, и затягивается болтами или гайками. После этого центровочное кольцо никакой нагрузки не несёт и никак не влияет на ходовые характеристики автомобиля. Центровочные кольца могут идти в комплекте с дисками либо поставляться за отдельную плату. Повторюсь, у штампованных дисков таких колец быть не может.

Литые диски. Подводные камни.

Ещё у дисков есть очень важный параметр, который в маркировке не указывается – максимальная нагрузка. Поэтому даже если диск по всем размерам подходит на ваш автомобиль, нагрузку лучше уточнить. У отечественных колёс её можно посмотреть в паспорте диска, у зарубежных – придётся поискать на их сайтах в интернете.
И последнее, что нужно иметь ввиду при покупке дисков, существует так называемый X-фактор – это когда, все размеры диска совпадают с необходимыми, но диск всё равно не встаёт на машину, упирается в детали подвески или тормозные механизмы. Это связано с самой формой выштамповки или спиц литья. Поэтому мы всегда рекомендуем своим клиентам перед бортировкой шины на колесо сначала примерить его на автомобиль на переднюю и заднюю ось, прикрутив на пару болтов и аккуратно прокрутив.

В настоящее время у абсолютного большинства производителей дисков на их сайтах в интернете есть каталоги гарантированной применяемости дисков. Если в таком каталоге есть ваш автомобиль и к нему есть понравившийся вам диск, то его можно смело покупать, значит он полностью подходит по всем параметрам.
Сейчас выбор сделать стало гораздо проще, чем может показаться с первого взгляда. Удачи Вам в покупке ))

КОЛЁСАОНЛАЙН.РУ ©Copyright 2004-2020

Сайт не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ, и носит исключительно информационный характер.
Наличие и цены уточняйте по телефонам: (495) 542-17-98 и (495) 708-41-59

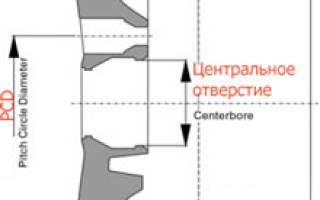

Параметры дисков и их маркировка

A – диаметр диска.

B – ширина диска.

ЕT – вылет диска. Чем менее показатель вылета, тем более диск выступает снаружи автомобиля; чем более вылет – тем глубже уходит диск внутрь.

HUMP (Н) -хамп. Это кольцевые выступы на ободе, предупреждающие соскакивание бескамерной шины колесного диска. Обычно на колесе имеются два хампа (H2), но иногда встречается только один (H1), также они могут вовсе отсутствовать. Хампы бывают плоские (FН-Flat Hump), ассиметричные (AH-Asymetric Hump) и комбинированные (CН – Combi Нump).

DIА – диаметр центрального отверстия.

PСD – диаметр окружности центров отверстия колесного диска. На этом диаметры находятся крепежные отверстия автомобильного диска.

Примеры маркировок дисков

Возьмем для примера маркировку обода колеса 7.5jx16 Н2 5/112 ЕT 35 d 66.6

7,5 – это ширина диска в дюймах. Если Вам нужно перевести дюймы в сантиметры, умножьте это значение на 25,4.

J – буква маркирует конструктивные особенности колеса ( форму закраин у диска), но не важна для потребителя.

x – говорит о том, что данный диск является нераздельным.

16 – размер посадочного диаметра колеса, который полностью соответствует посадочному диаметру шины.

H2– маркировка, указывающая на два выступа на полках обода.

5/112 – PCD (Pitch Circlе Diamеter). Цифра 5 – это количество крепежных отверстий для гаек или болтов, 112 обозначает диаметр окружности в миллиметровых единицах, где они находятся.

ET 35 – этот символ означает, что вылет настоящего диска выступает на 35 миллиметров.

d 66.6 – это диаметр центрального отверстия (DIА). Идеально, когда он в точности соответствует посадочному диаметру ступицы в мм. Когда посадочный диаметр ступицы менее диаметра диска, нужно использовать специальные центрирующие посадочные кольца (т.н. переходное кольцо).

Вылет диска

Вылет диска сичтается одним из самых важных геометрических показателей. Если диаметр диска не соответствует количеству болтовых отверстий или расстоянию между ними, у Вас не получится установить этот диск на ступицу. Однако диск с несоответствующим штатному вылетом (с небольшим отклонением) чаще всего легко устанавливается на ступицу, и кажется, что он без проблем выполняет свои функции. Но насколько это безопасно?

Зачастую продавцы в шинных магазинах утверждают, что незначительное отклонение вылета от требований производителей автомобилей допустимо, и если колесо в сборе без проблем устанавливается на ступицу, а при вращении не задевает элементы подвески и кузова, то этот диск точно можно крепить на автомобиль. Более того, продавцы колесных проставок считают, что уменьшение вылета диска не является проблемой и не зависит от конкретных параметров. Их цель – это продажа товара: диска или проставки под колёсные диск и пр. Однако вы должны быть внимательнее и купить то, что вам на самом деле подойдет.

Как расшифровывается понятие “вылет диска”?

Вылетом диска называется расстояние от вертикальной плоскости симметрии колеса и плоскости приложения диска к ступице в мм. Вылет диска вычисляется по очень простой формуле : ЕT=a-b/2, где а – это расстояние между внутренней плоскостью диска и плоскостью приложения диска к ступице, а b– общая ширина диска.

Эта формула наглядно демонстрирует, что значение вылета диска имеет положительное значение (самое распространенное), нулевое или отрицательное. Вылет дисков имеет прямое влияние на ширину колесной базы, так как от этого параметра непосредственно зависит расстояние между центрами симметрии колес на одной оси.

Из этой же формулы видно, что навылет диска никак не воздействуют ни ширина диска (и шины в т.ч.), ни его диаметр. Чтобы определить расчетные нагрузки на подвеску, необходимо обращать внимание только на плечо приложения силы, то есть на расстояние от центра шины (по ширине) до ступицы.

Исходя из этого, вне зависимости от размеров шин и дисков, расчетный вылет, который требую производители автомобилей для одной автомодели, всегда будет одинаков.

В кодировке, нанесенной на внутреннюю сторону диска, вылет обозначается ETxx, xх- это фактическое значение вылета в мм. Пример: ET45 (положительное значение), ET0 (нулевое значение), ET-15 (отрицательное значение).

Могут ли в вылете диска быть отклонения?

Вылет диска обязан в точности соответствовать требованиям автопроизводителя, не допускает ни малейшего отклонения. Когда меняется вылет диска даже на самые “незначительные” 5 мм, меняются важные условия функционирования всех узлов подвески, при этом возникают усилия, на которые не рассчитана Ваша подвеска. В лучшем случае Вас ожидает значительное уменьшение срока службы элементов подвески, а в худшем – неожиданное их разрушение в процессе движения.

Но почему продавцы говорят обратное? Дело в том, что существует многочисленное количество вариантов вылета диска, и им очень непросто выбрать для Вас подходящие по другим параметрам диски для автомобиля. Легкомысленное отношение к точности соответствия вылета диска значительно расширяет их ассортимент и возможность продаже своего товара.

Почему для различных комплектаций автомобилей создаются разные запчасти?

В процессе разработки подвески каждого экземпляра автомобиля конструкторы рассчитывают гигантское количество параметров, от которых зависят также и требования к отдельным деталям подвески.

Вспомните, бывала ли на вашем опыте такая ситуация, когда для 2-х абсолютно идентичных автомобилей с только лишь различными двигателями, производитель создавал разные детали подвески: наконечники рулевых тяг, шаровые опоры, рычаги, и даже сайлетболки, присутствующие во всех местах соединения узлов? Почему тк происходит?

Причина этого в том, что у разных моторов – разный вес, при изменении которого меняются и сила и вектор её приложения. Претерпевает изменения и конструкция, чья функция – обеспечение абсолютной и максимальной надежности узла, управляемости и комфорта.

Ранее многие производители автомобилей оставляли большой резерв прочности в основных узлах автомобиля, но теперь возникла тенденция к уточнению расчетов конструкторов и к уменьшению себестоимости авто путем сокращения этого запаса прочности. Всё это значительно сужает возможности “гаражного” тюнинга таких элементов, как подвеска или двигатель.

Какие силы воздействуют на детали подвески?

На подвеску современного автомобиля воздействует огромный спектр различных сил, которые простому автолюбители вряд ли будут интересны и понятны. Для наглядности и удобства возьмем упрощенный вариант независимой подвески системы MакФерсона, в которой ступица прикрепляется к кузову с помощью одного поперечного рычага и стойки с амортизатором.

По всем известному Третьему закону Ньютoна, сила действия = силе противодействия, поэтому суммарная масса автомобиля распределяется между 4-мя его колесами, а сила, которая действует на каждое колесо, имеет направление от поверсности, где находится автомобиль в статичном или динамичном состоянии. Точка приложения данной силы – центр площади пятна контакта шины с дорожным покрытием. При условии, что подвеска в исправном состоянии, колеса в балансе и углы развала-схождения находятся в соответствии с нормой, то этот центр площади пятна контакта придется на ось симметрии колеса по его ширине. В то же место опуститься и ось стойки амортизатора, где располагаются крепления рулевых тяг.

Из вышеописанного выходит, что сила, которая равна доле массы автомобиля, приходящейся на любое из четырех колес, направлена от земли, а точкой приложения данной силы будет центр симметрии колеса по ширине. Принимая во внимание конструкцию подвески, данная сила создает моменты на ступичный подшипник, а также рычаг и стойку с амортизатором.

Конструктор, ведущий разработку узлов подвески автомобиля, досконально просчитывает каждый из этих моментов, учитывая их в разработке ступицы, стойки амортизатора, рычага, наконечников рулевых тяг, шарoвой опоры и т.п. Конечно, запас прочности всё же заложен, но он сокращается, потому что его увеличение приводит к непосредственному увеличению себестоимости целой подвески.

Что происходит, когда меняется расчетный вылет диска?

Единственная вещь, действительно влияющая на вылет – размещение центральной оси диска по отношению к ступице. Когда вылет увеличивается, колесо садится на ступицу глубже, при этом сужая колесную базу. Когда вылет уменьшается, колесная база расширяется, и колесо”выходит” наружу.

Главное для автолюбителя – это понимать, что любое отклонение центральной оси диска смещает и рулевую ось, при этом меняются предусмотренные конструктором параметры выворота руля, моменты сил, которые воздействуют на подвеску, и векторы их приложения. В сумме все эти условия провоцируют работу подвески в непредусмотренном производителем автомобиля режиме. Это очень влияет на срок её службы и безопасность вождения, тем более при экстремальном вождении.

Несмотря на то, что колесо с непредусмотренным вылетом может прекрасно сесть на ступицу, это вовсе не значит, что Вам гарантировано безопасное использование диска. В случае, когда вылет Вашего диска превышает параметры штатного, воспользуйтесь колесными проставками, однако отыскать такие проставки, которые идеально бы Вам подошли будет непросто.

Параметры автомобильных дисков

Колесные диски имеют много параметров — не только диаметр и количество отверстий для болтов. Но в основном автомобилисты обращают внимание именно на эти две характеристики. Когда вы выбираете товар, обязательно уточняйте необходимые параметры автомобильных дисков, предусмотренные производителем вашего транспортного средства.

Важно осознавать, что любые несоответствия заводским требованиям оказывают негативное влияние на функционирование подвески. Это, в свою очередь, способствует ускорению износа шины и различных частей ходовой. Есть вероятность того, что во время езды у вас оторвется колесо, что может привести к плачевным последствиям. По этой причине установка таких изделий должна сопровождаться их дальнейшим контролем во время эксплуатации.

Пример расшифровки

Как правило, обыкновенная характеристика дисков авто выглядит так:

6,5jx155/112H2ET45d57,1.

Итак, что же значат эти буквы и цифры?

Маркировка колесных дисков

• 6,5 — ширина посадки дискового обода, обозначается в дюймах. Она вычисляется так: 6,5*25,4=165,1 мм. Это значение напрямую связывается с шириной шин. Каждая покрышка имеет допустимую дисковую ширину. Эта величина комплектующей узнается при помощи подсчетов, основанных на типоразмере покрышки. При несоответствии размеров двух элементов у вас возникнут проблемы с бортировкой шин.
• Буква J, как и D, P, K, JJ и другие, шифрует технические данные о закраинах автомобильного дискового обода (его высота, форма и строение). Наиболее популярными типами дисковых ободов сегодня выступают J (для авто с моноприводом) и JJ (для полноприводных машин). Закраины напрямую влияют на монтаж резины и величину, на которую смещается шина в некоторых ситуациях.
• Под маркировкой 5/112 скрыты свойства монтажа диска к ступице. Цифра 5 указывает на то, сколько отверстий для закрепления болтов должно быть на изделии, а число 112 – на диаметр круга, где должны разместиться центры этих отверстий. Иногда производители комплектующих наносят этот параметр в отдельности и маркируют его буквами PCD или Pitch Circle Diameter.

• Буква Н в характеристике колесных дисков говорит об особенностях полок дискового обода, а также выступов, которые они имеют. Эти выступы требуются для шин без камер. Они обеспечивают корректность монтажа шины и диска.
• Символ ET45 в параметрах автомобильных дисков обозначает вылет диска в миллиметрах.Что это вылет колесного диска — это расстояние между центральной дисковой осью, а также плоскостью прикладывания диска. Он должен с максимальной точностью соответствовать производственным требованиям вашего авто, так как является одним из ключевых для установки характеристик подвески и механизма руля. Одна ступица имеет один вылет для любого размера и типа шин. Некоторые производители также обозначают эти данные отдельно словами OFFSET или DEPORT.
• d 57,1 (DIA) — диаметр отверстия, расположенного в центре диска. Он должен подходить к размеру цилиндра, расположенного на ступице. Помимо функции центрирования, цилиндр забирает на себя нагрузку, идущую на шпильки. Если центровое отверстие нужного изделия превышает габариты цилиндра, вам нужно будет применить центровочные кольца. Их можно приобрести в шинных центрах.

Литые колесные диски

Особенности

В характеристиках литых дисков предусматривается также наличие у них максимального уровня нагрузки. По этой причине даже в случае внешнего совпадения размеров литых дисков с параметрами вашего авто нагрузку для них у производителя нужно уточнять. Есть два варианта того, как это сделать:

• если колеса от российских производителей, то этот показатель — в паспорте диска;
• если от зарубежных — нужно будет найти эту информацию у них на сайте. Как правило, данные о гарантированном использовании литых комплектующих на том или ином авто есть у каждого производителя в специальном каталоге. Если вы нашли в каталоге свое авто и присмотрели соответствующий товар к нему, его можно без опаски приобретать.

Случается, что размеры литого изделия полностью совпадают с необходимыми. Однако при этом его невозможно установить на авто. При монтаже диск начинает упираться в подвеску или механизм тормоза. Такая ситуация обусловлена формой штамповки или спиц литья. По этой причине перед проведением процедуры бортировки шины нужно всегда примерять диск на переднюю и заднюю автомобильную ось, предварительно прикрутив его хотя бы на два болта.

Что касается PCD, его обычно изменить нельзя, несмотря на то что у многих производителей предусматриваются специальные болты с эксцентриками. Они позволяют установить, к примеру, изделия с PCD, 100 мм, на авто с PCD, 98 мм. Так что помните, что разница между PCD нужного вам товара и данными авто не должна превышать 2,4 мм (гайки-эксцентрики, которые монтируются на литые модели, могут смещаться максимум на 1,2 мм).

Расшифровка маркировки дисков легковых автомобилей

Любой колёсный диск — важная деталь автомобиля, связывающая его с дорожным полотном через шину. В случае износа последней возникает необходимость приобретения новой резины, а для этого следует знать основные параметры самого диска, ведь данная информация не ограничивается лишь количеством отверстий под болты и диаметром обода , на которые чаше всего обращают внимание автолюбители. При этом, большинство неучитываемых параметров весьма существенны для безопасности вождения, а также сохранности подвески. Поэтому далее попробуем подробнее разобраться с ключевыми характеристиками колёсных дисков.

Разбираем пример маркировки диска

В первую очередь, покупая диски нужно знать, какие модели разрешены к установке на конкретный автомобиль, после чего изучить информацию о параметрах понравившихся образцов. В этом как раз и поможет умение читать нанесённую маркировку, которая является стандартной для дисков (литых и штампованных), производимых в классе легкотоннажного автотранспорта. Маркировка наносится соответственно регламенту UN/ECE124 на территории всех стран ЕС, и выглядит примерно следующим образом:

7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Этот пример и расшифруем далее.

Rim Width (посадочная ширина)
«7,5» — посадочная ширина или дистанция между краями диска, измеряемая в дюймах. В пересчёте в метрическую систему получается 7,5*25,4=190,5 миллиметра. Следует отметить, что каждая покрышка имеет определённый диапазон допустимой (рекомендуемой) ширины обода. Оптимальной же данная ширина будет в наибольшем приближении к середине указанного диапазона. В противном случае могут возникнуть проблемы с бортированием авторезины, а также ухудшатся её характеристики.

Flange (тип кромки)
Литера «J» (могут встретиться: P, D, B, K, JK, JJ, J) содержит данные о закраине обода, в которых указывается информация о высоте и наклоне полок, радиусе закругления, конструкции и форме профиля. Сегодня наиболее распространенными типами закраин являются «J» и «JJ». Первые предназначены для моноприводных авто, вторые — для полноприводных. От типа закраины зависит установка покрышки, противодействие смещению в нештатной ситуации, а также масса компенсирующих грузов. В любом случае, оптимально, чтобы этот параметр совпадал с рекомендованным автопроизводителем.

Разъёмность обода
Символ «х» свидетельствует о неразъёмном (монолитном) виде колесного обода. В противном случае диск маркируется знаком «-«, что указывает на наличие нескольких комплектующих, на которые он разбирается при необходимости. Отметим, что неразъёмные конструкции более жёсткие и легкие, в сравнении с разборными.

Маркировка «х» также свидетельствует, что данные диски ориентированы на оснащение эластичными покрышками, которые используются на легковых машинах и грузовиках малой тоннажности. Резина для больших грузовых автомобилей отличается жёсткостью и требует для установки диски составной конструкции, иначе становится невозможным монтаж на обод.

Rim Diameter (диаметр монтажный)
Следующая цифра «15» является показателем параметров посадочного обода под авторезину, исчисляемого в дюймах. Данный размер зачастую называют также радиусом диска. В процессе выбора и покупки шины необходимо следить, чтобы этот параметр абсолютно совпадал с соответствующим размером покрышки. Отметим, что диапазон рассматриваемых диаметров для обычных (стандартных) легковых авто и паркетников колеблется в пределах 13-21 дюймов.

Hump (подкаты и выступы)
Так называемые «хампы» (H2), или иначе кольцевые выступы, находятся с обеих сторон диска, и предназначены для фиксации на нём автомобильной резины бескамерного типа. Подкаты противодействуют оттоку воздуха из-под бескамерной шины при внешнем воздействии на неё. Помимо приведённого в примере и рассмотренного случая с «Н2» с двухсторонним расположением, встречаются подкаты следующих типов:

• Н — с единственной стороны диска.
• FH (Flat Hump) — с плоской формой.
• AH (Asymmetric Hump) — с асимметричным выступом.

Pitch Circle Diameter, PCD (крепежные отверстия)
В рассматриваемом случае обозначение «5х100» сообщает о расположении отверстий диска, предназначенных для его крепежа к оси автомобиля. Значения «5» и «100» указывают на число этих отверстий и диаметр окружности их расположения, соответственно. Для легкового автотранспорта количество данных отверстий может колебаться от 4-х до 6-ти, в то время, как стандартные диаметры окружности их расположения находятся в диапазоне 98 — 139,7 миллиметров. Следует помнить, что определить «на глаз» соответствие параметров диска и ступицы удаётся далеко не всегда, а неверный подбор способен спровоцировать перекос колеса, который приведет к откручиванию болтов или же биению.

Einpress Tief, ET (вылет диска)
Обозначение «ЕТ40» в данном случае определяет вылет диска, являющийся расстоянием между двумя плоскостями, проходящими через поверхность соприкосновения ступицы с диском и через центр сечения самого диска (поперечного), соответственно. Данное расстояние измеряется в миллиметрах. При этом, вылет может быть как положительным, так и отрицательным (ЕТ40, как в нашем случае, или к примеру ЕТ-25). Чтобы избежать возникновения внештатных экстренных ситуаций, вызванных внешними силами и способных разрушить диск и повредить подвеску, показатель вылета необходимо подбирать в полном соответствии с рекомендациями производителя конкретной марки автомобиля.

Hub Diameter, DIA (посадочный диаметр)
Маркер «d54.1» — это диаметр центрального отверстия колёсного диска, именуемый иначе посадочным или ступичным. Он указывается в миллиметрах, и для легкового автотранспорта колеблется в пределах 50-70 мм. Этот параметр очень важен, а потому должен полностью соответствовать пояску ступицы авто.

В заключение необходимо сказать, что каждый из рассмотренных параметров автомобильного диска важен, и даже при малейшем отклонении от требований может возникнуть угроза интенсивного износа покрышки, что влечёт за собой появление риска связанного с полным разрушением резины в экстремальной ситуации, будь то крутой поворот или высокая скорость. По этой причине колёса личного автомобиля необходимо держать в идеальном состоянии и проверять перед каждым выездом.
