Предохранитель заднего дворника ваз 2114

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

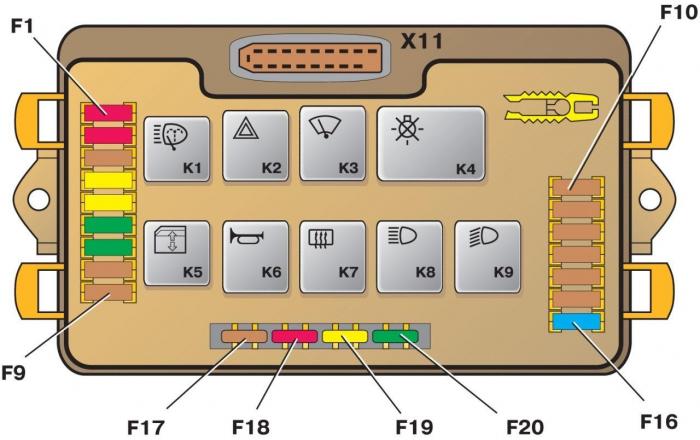

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

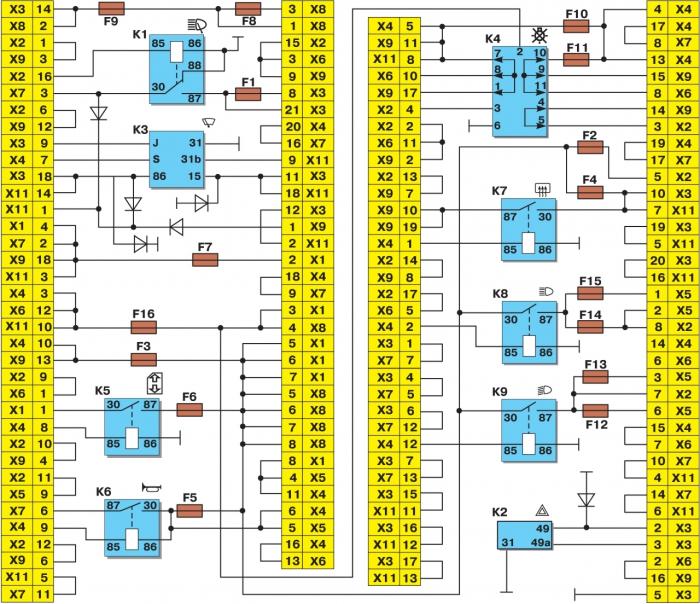

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

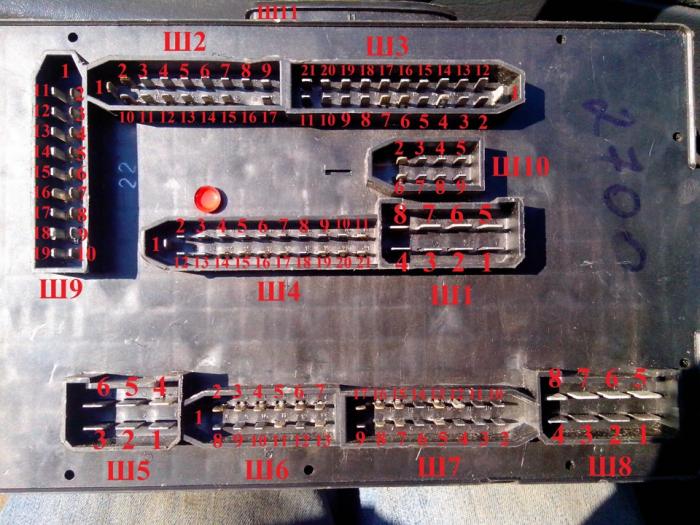

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

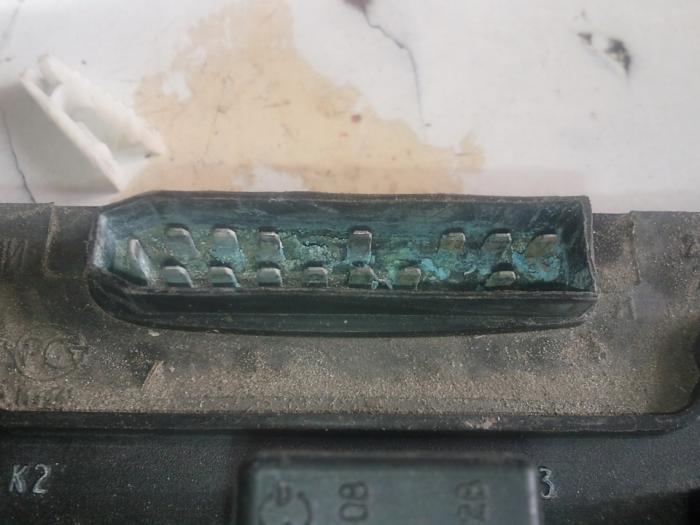

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

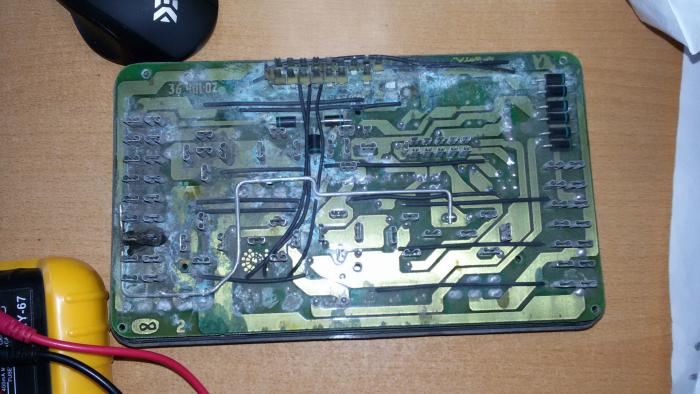

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

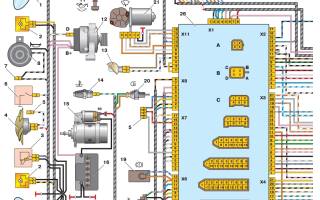

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Где какой предохранитель на ВАЗ 2114. Как их менять?

Автомобиль отечественного производства ВАЗ 2114 популярен среди российских потребителей по причине умеренной стоимости и достаточной надежности. При этом некоторые машины страдают от заводской халатности – качество сборки отдельных экземпляров ниже, чем основной серии. В особенности проблемы возникают с электрооборудованием. Следовательно, у автомобилистов возникает вопрос, где стоят предохранители на ваз 2114 и какой за что отвечает.

Зачем нужны предохранители

Плавкие вставки требуются в бортовой сети как защитный элемент. Каждая магистраль предусматривает небольшой запас прочности, однако при КЗ этого недостаточно. В случае критического скачка напряжения провода или питаемая деталь могут оплавиться или воспламениться, что приводит к серьезным последствиям для авто.

Плавкие вставки калибруются заводом на определенный порог. Во время превышения отметки тонкий элемент разрушается и цепь размыкается, что «спасает» всю машину от пожара.

Можно ли загрубить или обойти защиту

Подобные действия категорически недопустимы. Завод изначально предусматривает допустимое напряжение, которое может выдержать элемент. Схема предохранителей ваз 2114 инжектор также не предусматривает взаимозаменяемости элементов.

На корпусе каждой разновидности наносится цифра (от 5 до 30) – это порог разрушения моста, измеряемый в Амперах.

Где расположен основной и салонный блок предохранителей ваз 2114

Авто оборудовано двумя основными монтажными панелями. Первая часть установлена внутри подкапотного пространства. Найти модуль можно с левой стороны по ходу движения автомобиля. Его выделяет черная или оранжевая пластиковая крышка. Добраться до плавких вставок и реле можно открыв защитную крышку. Это делается путем нажатия на две защелки.

Вторая часть монтируется внутри салона под приборной панелью. Для доступа к панели потребуется открыть сервисный лючок в ногах переднего пассажира в левой части кожуха печки. Открутив 4 винта открывается сама панель. Здесь расположены реле и плавкие вставки, контролирующие работу основных узлов машины.

Расположение предохранителей ваз 2114 в основном блоке

На четырнадцатой модели Лады в 90% случаев применяется два типа монтажных блоков. Расположение внутренних частей и распиновка предохранителей ваз 2114 несущественно, но отличается. Поэтому наиболее удобно рассмотреть оба варианта отдельно.

Примечание! Некоторые модификации транспортного средства могут комплектоваться другими конструкциями модулей. Узнать название разновидности можно на внутренней стороне крышки.

Предохранители ваз 2114 инжектор (блок 3722010-60)

Модуль содержит плавкие вставки и автоматические размыкатели. Маркировка всех элементов выполняется по порядку.

Реле основного блока

1 – Размыкатель дворников головной оптики;
2 – Контактная вставка прерыватель механизма поворотников и аварийной сигнализации;
3 – Отвечает за правильную работу очистителей лобового окна;
4 – Предохранитель контроля магистралей стопов и подсветки автомобиля;
5 – Подача питания на электропакет (стеклоподъемники);
6 – Управление клаксоном, основная цепь;
7 – Силовая магистраль на подогрев кормового остекления;
8-9 – соответственно управление дальним и ближним светом головной оптики.

Расшифровка схемы предохранителей ваз 2114 головного блока

F 1 – противотуманные фонари кормовой части авто;
F 2 – цепь управления поворотниками и прерывателем аварийной сигнализации;
F 3 – подача питания на плафоны подсветки салона, багажного отделения, также индикация зажигания, ЭСУД;
F 4 – предохранитель на цепь реле подогрева кормового ветрового окна, также здесь запитан контакт переносной лампы;
F 5 – предохранитель на сигнал ваз 2114 и головного вентилятора системы охлаждения;
F 6 – полностью отвечает за цепь электропакета;
F 7 – стандартный предохранитель печки ваз 2114, также отвечает за электроприводы омывателя ветрового стекла, подсветку бардачка и дворники фар;
F 8/9 – плавкие вставки, отвечающие за передние противотуманные фары;
F 10/11 – подсветка для левой и правой стороны соответственно, также отвечают за освещение номерных знаков, прикуриавтеля, приборной панели;
F 12/13 – предохранитель света ваз 2114 для ближнего режима правой и левой стороны соответственно;
F 14/15 – аналогично для дальнего режима освещения на обе стороны машины раздельно;
F 16 – предохранитель панели приборов ваз 2114 отвечают за индикацию датчиков и состояния устройства.

Основные реле и предохранители ваз 2114 в блоке типа 3722010-18

Более современная модификация, устанавливается на машины с 2010 года. Здесь более продумано расположение элементов и плавких вставок. Благодаря более логичному расположению облегчен доступ к отдельным элементам.

При этом отличается не только расположение предохранителей, их функциональность и зона ответственности также изменена.

Головные реле

1 – дворники оптики;
2 – отвечает за размыкатель поворотников и аварийки;
3 – очистители передней части остекления автомобиля;
4 – модуль исправности осветительных элементов и подсветки;
5 – контроль цепи электропакета;
6 – питание клаксона;
7 – силовые жилы подогрева заднего окна;
8-9 – размыкатели цепей дальнего и ближнего света головной оптики соответственно.

Расшифровка схемы блока предохранителей ваз 2114

F 1 – контактные разъемы очистителя фар, также относится к клапану активации мотора бачка оросителя;
F 2 – повороты и размыкание аварийной сигнализации при их активации;
F 3 – подсветка внутреннего пространства салона, цепь питания габаритных огней кормовой части машины;
F 4 – предохранитель прикуривателя ваз 2114, защита от перегрузки тенна разогрева заднего стекла, также сюда относится переносная лампа;
F 5 – предохранитель вентилятора ваз 2114 отвечающий за охлаждение антифриза, также отвечает за клаксон;
F 6 – питание стеклоподъемников и электропакета;
F 7 – магистрали управления передним и задним комплектами омывателей фар, ветровых стекол – полная цепь оборудования, также сюда относится подсветка вещевого ящика;
F 8/9 – противотуманки фронтовой части для правой и левой стороны соответственно;
F 10 – предохранитель подсветки ваз 2114, прикуривателя, индикация приборной доски, плафон подсветки подкапотного пространства, также левая сторона габаритного света;
F 11 – отдельно для правой стороны габаритных огней;
F 12-15 – питание головной оптики полный комплект освещения;
F 16 – предохранитель приборов ваз 2114, также указатели температуры ОЖ, вольтметр.

Салонные предохранители ваз 2114 – расшифровка схем и зоны ответственности

Отдельная панель предохранителей салонного блока предназначена для управления вторичными цепями электрооборудования. Основная задача модуля – разгрузить подкапотную часть и минимизировать вероятность поломок по причине перегруза платы.

В 90% случаев монтажный блок оборудован малым комлектом вставок. Это обусловлено целевым назначением устройства. Фактически здесь установлены такие модули.

В монтажной панели контрольные реле расположены в последовательности с лева на право:

Управление силовыми жилами топливного насоса. Отсюда осуществляется подача напряжения на магистральную линию.
Главное реле двигателя. Отвечает за питание ЭБУ и параллельных цепей первичной системы управления автомобиля.
Элемент размыкатель силовых жил основного вентилятора системы охлаждения двигателя.

Также здесь присутствует аналогичное количество плавких вставок. Каждый элемент работает в спарке с реле и отвечает за защиту системы от перегрузки:

F 1 – предохранитель бензонасоса ваз 2114, отвечает за контроль правильности подачи напряжения на магистраль;
F 2 – предохранитель ВАЗ 2114 инжектор 8 клапанов, отвечающий за контроль напряжения головной цепи автомобиля;
F 3 – плавкая вставка, идущая на электронный блок управления.

Демонтаж головного блока

В некоторых ситуациях может потребоваться снятие монтажного блока. Обычно это вызвано перепадами напряжения или перегоранием части схемы. Также если на ВАЗ 2114 сгорают предохранители, причина может скрываться в окисленных или оплавленных дорожках, соединительных клеммах.

При вопросе, как снять блок предохранителей на ВАЗ 2114 необходимо придерживаться простой инструкции по демонтажу:

разомкнуть минусовую клемму на аккумуляторе;
с внутренней стороны салона потребуется отключить пять основных разъемов жгутов проводки;
демонтировать крышку монтажного блока зажав две клеммы;
на верхней стороне модуля отключается шестой контактный разъем;
при помощи ключа №10 с переходником необходимо выкрутить крепление основного модуля;
приподнять монтажную схему отверткой;
с нижней стороны снять последние клеммные колодки;
вынуть монтажное устройство.

Обратная установка выполняется в противоположном порядке. Простота процедуры вызвана тем, что все клеммы отличаются друг от друга и перепутать их расположение невозможно.

Демонтаж вспомогательного блока

Салонный модуль также иногда требуется снять. Зачастую это необходимо при повреждении самой схемы или гнезда реле.

Для демонтажа конструкции потребуется отвертка и головка №10:

открутить винты крепления внешней крышки в ногах пассажира;
при помощи головки выкрутить два фиксирующих болта;
вынуть панель из посадочного гнезда;
отсоединить шлейфы с обратной стороны панели.

Перегорел предохранитель ваз 2114, что делать

Периодически в электрической цепи автомобиля происходят перепады напряжения или прочие сбои. Это приводит к тому, что в цепях возникает перегрузка и плавкая вставка разрушается.

Если поломка вызвана секундным сбоем, достаточно заменить испорченный элемент и все будет нормально. В случае более крупного дефекта новый элемент сгорит, как только автомобиль заведется. Для полной диагностики системы и устранения неполадки потребуется просмотреть всю магистраль от предохранителя до потребителя.

Важно! Вынимать предохранители ваз 2114 инжектор 8 клапанов рекомендуется только специальными щипцами или пинцетом. От раскачивания в стороны, тонкие ножки детали могут обломиться.

Облегчить поиск поможет знание первоисточника неприятности. Отказ плавкого элемента случается только при серьезном повышении напряжения внутри сети, что вызывается коротким замыканием или системным сбоем ЭБУ.

Последовательность действий выглядит так:

вынуть поврежденный элемент из гнезда;
с обратной стороны схемы найти соответствующий провод;
двигаться по магистрали до потребителя;
обнаруженные повреждения необходимо устранить, если поврежден сам питаемый блок, замена выполняется на заведомо исправный.

ВАЗ 2114 сгорают предохранители – как предупредить

Наиболее простой способ устранения поломки – действие на упреждение. Качественная и своевременная диагностика помогает предупредить поломки и внезапные отказы цепи.

Завод изготовитель рекомендует своевременно выполнять основные процедуры.

Обработка контактных групп специальными маслами. Продукты изолируют металлы от воздействия кислорода и попадания воды.
Периодический контроль плотности посадки элементов. Со временем монтажные соединения могут расшатываться, что приводит к потере контакта и вероятности возникновения электрической дуги, что приводит к выгоранию металлических частей.
Прочность крепления потребителей в гнездах. Предохранитель габаритов ваз 2114 может перегореть, если лампочка болтается в плафоне или внутрь набирается вода при дожде.
Исправность блоков и основных механизмов. Требуется вовремя проводить диагностику устройств автомобиля. Предохранитель стартера ваз 2114 часто выходит из строя, когда присутствует повреждение электромотора, или втягивающего элемента с касанием на корпус.

Система электроснабжения отечественного автомобиля имеет собственные недостатки и конструктивные особенности. Для предотвращения непредвиденных поломок, рекомендуется своевременно выполнять диагностику машины. Панель предохранителей ваз 2114 поможет устранить неисправность.

Схема блока предохранителей ВАЗ 2114, расположение и инструкция по замене

При эксплуатации автомобиля ВАЗ 2114 иногда вдруг обнаруживается, что одновременно перестаёт функционировать вентилятор обогрева салона, стеклоомыватели и т. д. В этом случае неисправность первым делом нужно искать не в самих вышеперечисленных устройствах, а в предохранителях ваз 2114 – вероятнее всего схема блока предохранителей не работает потому, что последние просто перегорели. Вы самостоятельно можете приобрести данные элементы и без помощи специальных инструментов установить их.

Как добраться до нужного предохранителя

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Специальных инструментов для демонтажа предохранителей ВАЗ 2114 не требуется. Поэтому первым делом загляните в блок предохранителей ВАЗ 2114, который находится под капотом машины напротив водителя рядом с левой стойкой. Для того чтобы открыть блок предохранителей, защищённый пластиковой крышкой, нужно лёгким движением отодвинуть на себя пару защёлок крышки, приподнять и снять её. После этого сразу можно будет увидеть модули, отвечающие за электробезопасность различных систем автомобиля.

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
F4 – обогрев заднего стекла (20 A);
F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
F6 – стеклоподъёмники (30 A);
F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
F8, F9 –противотуманка соответственно правая и левая (7,5 A);
F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
F12, F13 – соответственно правый и левый свет ближний (7,5 A);
F14, F15 – свет дальний соответственно левый и правый (7,5 A);
F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д., а также маршрутный компьютер (15 A);
F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Как правильно заменить перегоревший элемент

Вытаскивать из соответствующих гнёзд предохранители нужно при помощи специального пластикового пинцета, который можно найти здесь же, верхнем углу справа в блоке монтажном ВАЗ 2114. Поддевать предохранители на необесточенных цепях какими-либо металлическими предметами нельзя ввиду опасности короткого замыкания. Следует учитывать, что всегда под напряжением находятся электрические цепи звукового сигнала, сигнализации и т. д. Для обеспечения безопасности при ремонте цепей схема должна быть обесточена – нужно просто отсоединить провод от «минусовой» клеммы.

Не всегда можно визуально точно определить работоспособность предохранителей. Однозначно определиться можно будет только после «прозвона». Для этого понадобится обычный тестер, который нужно будет заранее установить в режим «прозвонки». После этого достаточно будет просто приложить две клеммы тестера к выводам подозрительных предохранителей. Если будет слышен характерный звук, предохранитель исправен – причина неисправности оборудования автомобиля не в нём, а наверняка где-то дальше в проводке или в самом приборе.

И последнее, никогда не используйте медные «вставки» либо предохранители, сила тока которых не соответствует номиналу. Используя неадекватную замену, рассчитанную на больший ток, имеется риск повреждения «дорожки» печатной платы блока и даже выхода из строя электроприбора. Недостаточно же мощные предохранители не смогут обеспечить продолжительную и бесперебойную работу потребителя тока в электросети автомобиля.

Предохранитель заднего дворника ваз 2114

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном блоке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

Модель ВАЗ 2113 и ВАЗ 2114 оснащены очистителем заднего стекла. Редко, но всё же случается, что этот очиститель выходит из строя, не правильно работает. И сейчас мы разберемся с данной проблемой, рассмотрим основные возможные неисправности.

Причины неисправности работы заднего стеклоочистителя

Не рабочий подрулевой переключатель . Проверить просто: включаем подрулевым переключателем на задний дворник и смотрим напряжение на + выводах 1 или 3 на монтажном блоке (см. схему).Если напряжение отсутствует – подрулевой не работает. Есть и другой вариант: разбираем подрулевой и проверяем наличие замыкания между 53ah-53H контактами. Если замыкание есть – то подрулевой работает.
Не рабочий мотор-редуктор. Не рабочий мотор-редуктор либо заменить, либо ремонтировать. Под нерабочим мотор-редуктором подразумевается неисправность как самого мотора: коллектора, щеток, предохранителя и т.д., так и его составных частей: кривошип, зубья. Как заменить мотор-редуктор заднего стеклоочистителя?
Проблема в проводке: либо окислились, оборвались провода, идущие на мотор-редуктор заднего стеклоочистителя. Особое внимание стоит уделить массе мотор-редуктора, его затяжке. Лучше будет, если даже заново зачистить массу и прикрепить в другое место. Так же возможен обрыв провода в стыке между крышей и крышкой багажника.

Для проверки лучше проверить наличие контакта на колодке заднего стеклоочистителя при помощи тестера.

Что касается реле K3 – то он не принимает никакого участия в работе заднего дворника , что является частой ошибкой новичков в ремонте автомобиля.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2113, 2114, 2115. Приехал он к нам с проблемами в работе электрики в автомобиле. Не работает дальний свет, и щетки стеклоочистителя. Поэтому в данной статье мы расскажем Вам, как найти блок предохранителей и заменить их. Перед тем, как осуществлять данную процедуру, проверьте состояние предохранителей.

Артикул:
Монтажный блок предохранителей — 2114-3722010

Инструменты:
Для замены предохранителей на ВАЗ 2113, 2114, 2115 Вам не потребуется инструмент

Схема и расположение предохранителей на ВАЗ 2113, 2114, 2115:

Открываем капот. Затем со стороны водителя видим монтажный блок. После этого открываем его и видим предохранители.

После этого берем пинцет и меняем предохранители.

Расшифровка значений реле ВАЗ 2113, 2114, 2115:

За что отвечает:

Включение и отключение очистителя фар

Поворотники и аварийная сигнализация

Очиститель лобового стекла

Реле работы лампы проверки ламп

Включение и выключение электростеклоподъемников

Включение и отключение сигнала

Включение и отключение обогрева заднего стекла

Читать еще: Уплотнители стекол лада гранта
