Принцип работы датчика абс

Как проверить датчик АБС на работоспособность?

Задача антиблокировочной системы (ABS), установленной на подавляющем большинстве современных автомобилей, – не допускать движение машины «юзом» во время резкого торможения. Для этого в каждую ступицу вмонтирован специальный приборчик, передающий информацию о вращении колеса электронному блоку управления. Поскольку неисправность данного элемента нередко является причиной отказа системы, хозяину авто следует знать, как проверить датчик АБС в гаражных условиях.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

1. В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
2. Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
3. Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Важно! Если работоспособность одного либо нескольких датчиков будет нарушена, АБС откажет целиком, поскольку электронный блок не сможет сравнивать поведение колес.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Когда величина электрического сопротивления становится постоянной, ЭБУ расценивает данный факт как блокировку колеса и включает вышеописанный алгоритм. Если же элемент выходит из строя, система АБС полностью отключается.

Признаки неисправности датчиков

О том, что необходима проверка датчика АБС, свидетельствуют такие симптомы:

• при резком торможении либо на скользкой дороге автомобиль движется «юзом» и уходит в занос;
• отсутствует характерный звук срабатывания ABS – частое постукивание или треск со стороны заблокированного колеса (разновидность шума зависит от марки авто);
• на приборной панели загорается контрольная лампа неполадки антиблокировочной системы.

Если в силу разных причин нарушена работоспособность нескольких датчиков, то на панели приборов дополнительно вспыхивает индикатор включения ручного тормоза либо неисправности тормозной системы. Эксплуатировать машину можно и дальше, но на скользких участках либо при экстренной остановке водителю придется работать вместо АБС – часто и резко нажимать педаль.

Как выполняется проверка?

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
6. Операцию повторите на всех колесах.

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

1. Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
2. Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
3. Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

Совет. Иногда недобросовестные или несведущие автомеханики при ремонте подвески повреждают кольцо, а то и вовсе выбрасывают. Забирая машину у мастера, всегда проверяйте наличие этой важной детали.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

1. Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
2. Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
3. Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Устройство и принцип работы системы ABS

Антиблокировочная тормозная система (ABS) – это электрогидравлическая система активной безопасности, позволяющая сохранить управляемость и устойчивость автомобиля при торможении за счет предотвращения блокировки колес. АБС особенно эффективна на дорожных покрытиях с невысоким коэффициентом сцепления, а также при плохой погоде (снег, гололед, дождь). Расшифровка аббревиатуры ABS — Antilock Brake System, что дословно переводится как «антиблокировочная система тормозов». Рассмотрим принцип работы системы, ее основные составляющие, поколения, а также плюсы и минусы использования.

Устройство и основные компоненты системы

В состав антиблокировочной тормозной системы входят:

• Датчики частоты вращения колес. Датчики работают на основе эффекта Холла и установлены на ступице каждого колеса. Они определяют скорость вращения колес и передают сигнал в блок управления АБС.
• Блок управления. Основная функция электронного блока управления (ЭБУ) – обеспечить работу тормозной системы в наиболее эффективном и стабильном диапазоне, при котором тормозная сила будет максимальна, а колеса автомобиля не будут заблокированы. Для этого блок управления проводит непрерывные вычисления изменения скорости вращения колес (замедления). На основании данных показателей формируются управляющие сигналы для исполнительных устройств: насоса и электромагнитных клапанов гидравлического блока.
• Гидравлический блок. Этот компонент ABS является исполнительным устройством. Гидравлический блок включает в себя электромагнитные клапаны (впускные и выпускные), гидроаккумуляторы, кулачковый насос с электрическим двигателем, демпфирующие камеры.

Электромагнитные клапаны управляют процессом торможения, каждый в своем контуре. Для каждого рабочего тормозного цилиндра предполагается пара клапанов (один впускной и один выпускной). Гидроаккумуляторы предназначены для ускорения сброса давления в тормозном контуре. Они наполняются тормозной жидкостью во время открытия выпускных клапанов. Далее в работу включается кулачковый насос, который откачивает тормозную жидкость обратно в главный тормозной цилиндр. Именно по этой причине при работе системы АБС водителем ощущаются толчки в педаль тормоза. Демпфирующие камеры гасят колебания жидкости при работе системы. Так как в автомобиле два контура гидропривода тормозной системы, в гидравлический блок, как правило, интегрируют два аккумулятора давления и две демпфирующие камеры.

Принцип работы системы

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Существует довольно распространенное заблуждение, что ABS самостоятельно повышает давление в тормозной системе. На самом деле это не так, если речь идет о системе АБС в ее чистом виде (без ESP). Давление в ней повышается исключительно за счет действий водителя.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Поколения антиблокировочной системы

Чтобы создать систему ABS, потребовалось 14 лет усилий огромного числа инженеров. ABS выпускается с 1978 года, ее создатель – фирма Bosch.

Первое поколение системы (1970 год) получило название ABS-1. Данное электромеханическое изделие не отличалось надежностью и долговечностью из-за тысячи аналоговых компонентов, которые использовались в ЭБУ. Хотя главная функция ABS и выполнялась, но изделие для массового производства не подходило.

Второе поколение (1978 год). ABS-2 фирмы Bosch впервые начала устанавливаться как опция в автомобилях Mercedes-Benz S-класса, а спустя некоторое время и в лимузинах BMW 7-й серии. Количество компонентов уменьшилось до 140, а масса гидравлического блока составила 6,3 кг.

В последующих поколениях ABS инженеры Bosch сделали ставку на усовершенствование системы и уменьшение ее габаритов. Так, в 1980 году вышла ABS-2E, в которой масса гидравлического блока составила уже 4,9 кг, а количество компонентов уменьшилось до 40. В 1995 году появилась ABS 5.3 с массой гидравлического блока 2,6 кг и 25 компонентами. В 2003 году выходит ABS 8, в которой 16 компонентов, а масса гидравлического блока снизилась до 1,6 кг. С 2010 года Bosch выпускает 9 поколение системы ABS, которую отличают компактные габариты и гидравлический блок массой всего 1,1 кг.

Преимущества и недостатки системы

Рассмотрим основные плюсы системы АБС:

• сохраняет управляемость и устойчивость автомобиля при экстренном торможении, плохой погоде и т.д.;
• в большинстве случаев уменьшает длину тормозного пути;
• повышает эффективность процесса торможения;
• обеспечивает лучшую маневренность автомобиля на скользком дорожном покрытии.

Антиблокировочная система имеет и недостатки: ее использование увеличивает тормозной путь на мягких грунтах (песок). На таких покрытиях колеса наоборот необходимо блокировать. В последних поколениях ABS данный недочет практически устранен: система «научилась» определять тип поверхности, а после реализовывать отдельный алгоритм под определенное покрытие.

Антиблокировочная система тормозов

Современные автомобили оборудуются значительным количеством систем активной безопасности, в задачу которых входит предотвращение потери контроля водителем над машиной при разных дорожных ситуациях. К ним относится и антиблокировочная система тормозов (ABS).

Отметим, что АБС – первая среди систем, относящихся к активной безопасности, которая массово стала использоваться на автомобилях. При этом она еще выступает и базой для иных систем.

Первые рабочие образцы на автомобилях стали использоваться более 40 лет назад. По мере развития технологий она улучшалась и дорабатывалась. К примеру, первые системы включали в себя больше сотни составных компонентов, а последние версии системы ABS состоят всего из 18 элементов.

Особенности работы системы

АБС устанавливается на тормозную систему и вносит свои коррективы в ее работу. По самому названию можно понять, что в ее задачу входит предотвращение блокировки колес во время торможения.

Особенность колес авто заключается в том, что сила трения качения у них выше, чем трения скольжения. То есть, колесо, которое катится, лучше сцепляется с поверхностью дороги, чем скользящее по полотну, что происходит в случае его полной блокировки. В ее результате тормозной путь машины увеличивается.

Также скольжение колеса далеко не всегда происходит в прямолинейном направлении, поскольку боковые силы могут преобладать над продольными, из-за чего траектория перемещения такого колеса меняется. Итогом этого является непредсказуемое и неконтролируемое движение машины.

Но если создать на тормозном механизме усилие, которое максимально будет замедлять скорость вращения, но не блокируя его (удерживает на грани), то тормозной путь сократиться и авто не потеряет управляемость.

В машинах без этой системы опытные водители для получения максимального эффекта при торможении пользуются методом многократного нажима на педаль (прерывистого торможения). Чтобы колеса не получились заблокированными, водитель при торможении нажимает на педаль, затем отпускает и так повторяет многократно.

Суть этого метода очень проста – поймать момент на тормозных механизмах, когда они максимально замедляют колеса без срыва их в блокировку, но это не всегда возможно, особенно на если колеса движутся по разной поверхности.

Прерывистое торможение (нажал-отпустил) не дает полностью заблокировать колеса, поскольку водитель просто периодически послабляет усилие на механизме тормозов. Этот же принцип использует и АБС.

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

1. Колесные датчики скорости
2. Блок (модуль) управления
3. Исполнительное устройство

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

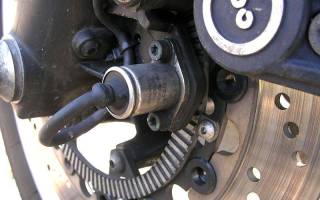

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

• электромагнитные клапаны (впускной, выпускной);
• аккумуляторы давления;
• помпа обратной подачи;
• амортизационная камера.

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Поколения и виды

Современная система, устанавливаемая на авто, — четырехканальная. Она включает в себя по два клапана на каждое колесо, а также по одному аккумулятору давления и амортизационной камере на контур (а их – два).

В целом, эта система уже насчитывает 5 поколений. Первая из них появилась в 1978 году, вторая пришла ей на смену в 1980 году и устанавливалась она вплоть до 1995 года, после чего 2-е поколение вытеснило 3-е. Современное 4-е поколение системы появилось в 2003 году, а сейчас применяется 5-е поколение, которое продолжает использоваться до сих пор.

Что касается конструктивных особенностей, то четырехканальная система — самая последняя и технологически совершенная. Но ей предшествовали:

• одноканальная система (в ней использовалось всего два клапана, которыми регулировалось давление во всех магистралях одновременно. Примечательно, что в одноканальном типе система обычно вносила коррективы только в механизмах ведущей оси, то есть, АБС работала только с двумя колесами);
• двухканальная (в этом типе АБС тормозные механизмы разделили по бортам, для каждого из которых предусмотрены свой комплект клапанов. То есть, один канал объединял в себе механизмы переднего и заднего колес одной стороны);
• Трехканальная (в ней для колес задней оси предусматривался один комплект клапанов, а передние оснащались каждый своим каналом).

Сейчас эти три типа системы ABS встречаются только разве что на старых авто.

Режимы работы

Антиблокировочная система тормозов может работать в трех режимах:

• Нагнетание. В этом режиме тормоза работают по обычной схеме. После нажатия на педаль жидкость идет на механизмы, колесо замедляет вращение. При этом режиме впускной клапан открыт, а выпускной – перекрыт, то есть жидкость движется только по подающей магистрали;
• Удержание. Если блок по сигналам вычислит, что одно из колес снижает вращение быстрее других, то он перекроет впускной клапан. В итоге усилие механизма перестанет нарастать, поэтому замедление колеса останавливается на определенном уровне. На других же механизмах усилие будет продолжать нарастать;
• Сброс давления. Если даже после перехода в режим удержания колесо все равно продолжает замедляться, блок управления задействует выпускной клапан (впускной перекрывает) и часть жидкости уходит в аккумулятор давления, тем самым обеспечивает снижение давления в механизме (колесо отпускается и начинает наращивать скорость). Как указано выше, один аккумулятор предназначен для двух тормозных механизмов (входящих в контур). Бывают ситуации, когда давление сбрасывается сразу с двух этих механизмов, поэтому объема аккумулятора может попросту не хватить. И тогда в работу включается насос, перекачивая избыток в основную магистраль.

Схема системы АБС

Во время торможения система меняет режим работы многократно, что и обеспечивает эффективное торможение. При этом водителю не нужно самому «играться» педалью, чтобы исключить блокировку колес, система все делает сама.

Достоинства и недостатки

К другим достоинствам этой системы также относятся:

• сохранение траектории движения во время торможения при входе в поворот;
• при торможении допускается маневрирование;
• удобство для начинающих водителей.

Но АБС не идеальна. При определенных условиях эта система может некорректно функционировать и допускать ошибки. А это сказывается на эффективности торможения и может несколько дезориентировать водителя.

Такими условиями являются:

• дорога с проблемным покрытием;
• песок;
• лед;
• покрытие с ухабами, «гребенка».

В общем, АБС отлично работает только на ровной дороге с хорошим сцеплением колес с полотном. В иных случаях система ABS может допустить ошибки.

К примеру, на проблемной трассе с часто чередующимся покрытием (асфальт меняется со щебенкой или иным насыпным материалом) система не сможет подобрать оптимальное усилие на механизмах, из-за чего тормозной путь увеличивается.

При слете с дороги АБС также не «помощник». Здесь блокировка – лучшее средство для максимально быстрой остановки авто.

К особенностям антиблокировочной системы можно отнести также некоторое опоздание включения в работу при движении на высоких скоростях (свыше 130 км/ч). Просто блоку управления при таких условиях нужно некоторое время, чтобы произвести расчеты и задействовать гидроблок.

На малых же скоростях (10-15 км/ч) система и вовсе отключается. Если это остановка на ровном покрытии, то отключение АБС никак не сказывается, а вот при торможении на спуске деактивация системы может оказать негативное влияние.

Отметим, что отключение АБС – условное понятие, поскольку система работает постоянно и выключить ее невозможно. Здесь деактивацию следует понимать, как переход в «ждущий режим». То есть она снова активизируется и начнет выполнять свою функцию при последующем нажатии на педаль тормоза. Единственное, когда она не включится – это торможение при движении на малых скоростях.

Доработки и улучшения

Инженеры довели конструкцию АБС до высокого уровня и улучшать уже практически нечего. Доработкам подвергаются разве что некоторые составные элементы. Так, колесные датчики сейчас не только измеряют скорость вращения, в них дополнительно интегрируют G-датчики и акселерометры.

Также к улучшениям можно отнести повышение функциональности электронного блока (то самое использование АБС в качестве основы для других систем). К примеру, блок управления ABS задействуется в противобуксовочной системе и распределения тормозных усилий.

Как проверить датчик АБС

Система антиблокировки тормозов присутствует почти на всех современных автомобилях. Это обусловлено высокими требованиями безопасности, так как АБС оказывает реальную помощь в случае экстренного торможения и сложных дорожных условиях. Важными элементами системы выступают датчики, фиксирующие скорость вращения колес. Несмотря на высокую надежность и способность работать длительное время, устройство иногда ломается.

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

1. Бортовой компьютер выдает код ошибки системы АБС.
2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
3. Происходит блокировка колес при экстренном торможении.
4. Появление сигнала стояночного тормоза, когда тот отключен.

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

1. Сопротивление изоляции – более 20 кОм.
2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

• Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
• Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
2. Определяют расположение устройства и метод его демонтажа.
3. Откручивают болт, удерживающий устройство в рабочем положении.
4. Датчик снимают и визуально исследуют на повреждения.
5. Устанавливают новый датчик.
6. Правильно подключают все электрические соединения.
7. Фиксируют устройство болтом, открученным ранее.
8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.
