Распиновка кнопки стеклоподъемника калина

Пошаговая распиновка кнопки стеклоподьемника ВАЗ-2114

Поломка стеклоподъемника на авто не только проблема, которая лишает водителя и пассажиров комфортного проезда. А еще и инцидент, способный привлечь внимание дорожного инспектора, на предмет нарушения правил ДД. Поэтому знание конструкционных особенностей устройства автомобиля может помочь владельцу машины при самых различных ситуациях. В этой статье изложена информация о том, как выполняется распиновка кнопки стеклоподъемника на ВАЗ-2114, что может быть причиной поломки механизма, основы по устранению неполадок в данном устройстве.

Что является причиной поломки механизма

Причины, по которым возникают проблемы в работе стеклоподъемника, можно разделить на две большие группы:

Ниже перечислены те, которые встречаются чаще всего:

1. Изменение положения стекла или его перекос.
2. Выход из строя направляющих.
3. Износ привода.
4. Нарушение целостности тросиков.
5. Замыкание цепи.
6. Окисление контактов.
7. Поломка функциональных элементов, в том числе и кнопки ЭСП, наладка которой потребует теоретических знаний о распиновке.

Ремонт или замену составляющих можно доверить специалистам либо выполнить самому.

Установка электростеклоподъемника (ЭСП) на ВАЗ-2114

Самыми популярными системами стеклоподъемников на ВАЗ-2114 являются реечные типы. Их подключение ведется по схеме, описанной ниже.

1. Бортовую электросеть отключить от снабжения. Для этого снимают с аккумулятора клеммы, можно перекрыть одну – минусовую.
2. Все провода, которыми комплектуется ЭСП на ВАЗ-2114, скручивают между собой жгутом.
3. Монтажный блок снимают, путем отвинчивания самореза, контролирующего положение защелки.
4. В блок монтируется жгут из проводов на место разъема колодки.
5. Обшивка с дверей снимается.
6. Производят монтаж ЭСП, вместе со всеми кнопками и клавишами.

Кстати, по желанию можно сделать выбор. Установить управляющие стеклоподъемником кнопки и клавиши либо на дверную панель, либо на управляющий блок. В последнем случае понадобится дополнительный провод и знание теории распиновки кнопки ЭСП.

Чистка контактов кнопки стеклоподъемника на ВАЗ-2114

Если вдруг кнопка стеклоподъемника на ВАЗ-2114 начала подклинивать или вообще отказывается работать, нужно провести ряд мероприятий по ее диагностике и исправлению проблем.

1. Для начала проводят демонтаж кнопки. Для этого острием ножа или жалом плоской отвертки подковыривают край корпуса детали. А затем руками извлекают ее из гнезда. Аккуратно вынимают кнопку вместе с креплением-фишкой и проводами. Если этого не сделать, то для поиска гнезда придется снимать подиум.
2. Фишка остается в отверстии корпуса, а саму кнопку с зажимами и контактами нужно продиагностировать и при необходимости отремонтировать.
3. Для этого необходимо поместить деталь на чистую светлую ровную поверхность в хорошо освещенном помещении.
4. С помощью жала плоской отвертки нужно открыть кнопку. С обеих сторон обе части устройства соединены специальными защелками-«пчелками». Поочередно отмыкая одну за одной, кнопку разделяют на две части.
5. Верхняя часть – это контакты. Ее отставляют.
6. Нижняя часть – «мозги», среди которых находится электронная плата. Ее демонтаж производят лишь после того, как на корпусе будут сделаны отметки о ее точном расположении.

Контакты аккуратно отгибаются под углом до 90 градусов, после чего проводится их зачистка. А затем переходят к анализу правильности порядка подключения контактов. Для этого важно понимать принцип распиновки кнопки стеклоподъемника.

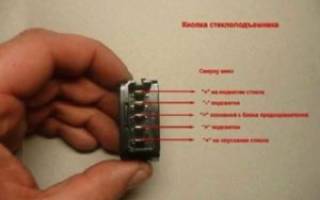

Распиновка кнопки стеклоподъемника ВАЗ-2114

Если взглянуть на обе половины, на которые кнопка стеклоподъемника ВАЗ-2114 была разобрана, то четко вырисовываются два ряда контактов и гнезд для них. В одном насчитывается четыре элемента, в другом – три. Вот этот отсутствующий контакт считается точкой отсчета для последующей распиновки кнопки стеклоподъемника ВАЗ-2114.

Расположив половину корпуса с лицом к себе, нумеруют контакты. Каждый «зуб» соответствует проводку различного цвета.

1. Желтый. Подключается к габаритам и служит «плюсом».
2. Черный. Можно подключать на минус к аккумулятору либо подключать на массу.
3. Красный. Это питающий плюс. Можно подсоединять к аккумулятору. Тогда стеклоподъемник ВАЗ-2114 будет работать как при включенном зажигании, так и нет. Если водитель желает получить работающий механизм лишь тогда, когда двигатель заведен, следует подключать его к аналогичному плюсу другого узла.
4. Зеленый. Выход на мотор стеклоподъемника.
5. Синий. Выход на мотор стеклоподъемника. Если перепутать местами 4-й и 5-й узел, устройство будет работать. Но вместо стрелки вверх, стекло будет опускаться. И наоборот.
6. Шестой и седьмой автоматически «мышками» подключены к черному, то есть к массе. Но некоторые рекомендации говорят о том, что данное действие не целесообразно. Лучше делать подключение к аккумулятору.

Принципиальная разница между тем, подключается контакт к аккумулятору или к другому источнику, заключается в том, что в первом варианте механизм будет работать даже при выключенном зажигании. И распиновка в данных случаях носит относительный характер.

VazLada.info

VazLada.info

Страницы

Категории

Стеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки стеклоподъемника || Блок управления стеклоподъемниками калина

Разновидности стеклоподъемников

Автомобильные производители выпускают машины разных комплектаций. Самые дешевые из них имеют ручные стеклоподъемные механизмы. Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения.

Ручные стеклоподъемники, которые устанавливаются на конвейере, имеют небольшие отличия от электрических. Сам механизм, осуществляющий подъем стекла, точно такой же.

Разница заключается в том, что ручной вариант имеет редуктор, передающий вращение ручки стеклоподъемника на устройство подъема стекла, тогда как в электрическом варианте эту функцию выполняет электродвигатель. На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Кроме того, электрическая разводка имеет дополнительную схему подключения стеклоподъемников ВАЗ-2114.

Как переделать ручной привод на электрический?

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

Монтажный блок.

Кнопка ЭСП передней пассажирской двери.

Электродвигатель подъемника передней пассажирской двери.

Электродвигатель ЭСП водительской двери.

Кнопка переключателя водительской двери.

Замок зажигания.

Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

Если принято решение установить электрические стеклоподъемники вместо ручных на передние двери, то надо понимать, что придется не просто поставить электромотор, а поменять весь механизм в сборе. Нужно будет смонтировать новую проводку и доработать обшивки дверей: установить заглушку на месте ручки стеклоподъемника, вырезать отверстие для установки кнопки управления.

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

Реечный стеклоподъемник

Еще одним хорошим вариантом замены штатных механизмов являются реечные стеклоподъемники. Выпускаются фирмой «Форвард» и зарекомендовали себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Несмотря на более скромные размеры электродвигателя, который соединяется стандартными разъемами схемы подключения стеклоподъемников ВАЗ-2114.

Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла. На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило свести к минимуму дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Как подключить кнопку?

Как разобрать дверь ВАЗ-2114?

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Стоимость замены

После этого можно вытащить стеклоподъемник из двери. Стекло при этом должно оставаться в поднятом состоянии. Иначе вынуть механизм будет невозможно.

Новый подъемник устанавливается в обратном порядке. Однако не нужно торопиться затягивать кронштейн крепления стекла. Сначала нужно убедиться, что стекло занимает правильное положение в направляющих и четко в них ходит.

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери.

Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

Причины плохой работы

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Добро пожаловать
на VAZ.EE+ Extended Edition

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей.

Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.

• Версия для печати
• Скачать / Распечатать тему
• Режимы отображения
• Переключить на: Древовидный
• Стандартный
• Переключить на: Линейный

Читать еще:  Сколько стоит поменять лямбда зонд

Электросхема блока стекл-ов Калина

Автор темы LevshaV, 14.11.2010, 15:21

• Авторизуйтесь для ответа в теме

#1 LevshaV

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2010, 15:21

купил себе 352.3769 (блок управления стеклоподъемниками и зеркалами Ваз 1118 Калина).

ставлю не в калину. подскажите как подключить кнопки стеклоподъемников (9-ти контактный разьем)

#2 Sector

Пользователи-2

3 523 cообщений

12

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2010, 19:41

купил себе 352.3769 (блок управления стеклоподъемниками и зеркалами Ваз 1118 Калина).

ставлю не в калину. подскажите как подключить кнопки стеклоподъемников (9-ти контактный разьем)

Схему качаем отсюда
Информация здесь

Классека форева. Матреха тож ничо. Зубло фтопку!

ЗЫ на моей аватаре – лучший автомобиль вселенной, шедевр инженерной мысли.

#3 LevshaV

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2010, 20:11

#4 dvornick

Пользователи-2

446 cообщений

1

• Offline
• Карточка
• ЛС

Сообщение добавлено 14.11.2010, 20:58

#5 Sector

Пользователи-2

3 523 cообщений

12

• Offline
• Карточка
• ЛС

Сообщение добавлено 15.11.2010, 0:37

Без вариантов. Модуль двери не является ведущим в сети, состоящей, помимо него, из контроллера электропакета и блока иммобилайзера, все эти девайсы общаются между собой по lin-шине. Главный в этой сети – блок иммобилайзера, приемник радиосигнала от пульта – в модуле двери, а коммутацию потребителей(моторов стеклоподьемников, приводов ЦЗ, освещения салона, ламп повортников и т.д.) обеспечивает контроллер электропакета. Модулем вод. двери управняется только водительское зеркало, но совершенно не факт, что будет работать без контроллера и блока иммо.

ЗЫ в Приоровской системе отдельного блока иммо нет, все его функции выполняет контроллер ЭП.

Классека форева. Матреха тож ничо. Зубло фтопку!

ЗЫ на моей аватаре – лучший автомобиль вселенной, шедевр инженерной мысли.

#6 LevshaV

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 15.11.2010, 13:43

#7 Sector

Пользователи-2

3 523 cообщений

12

• Offline
• Карточка
• ЛС

Сообщение добавлено 15.11.2010, 18:55

Классека форева. Матреха тож ничо. Зубло фтопку!

ЗЫ на моей аватаре – лучший автомобиль вселенной, шедевр инженерной мысли.

#8 LevshaV

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 17.11.2010, 23:09

#9 Sector

Пользователи-2

3 523 cообщений

12

• Offline
• Карточка
• ЛС

Сообщение добавлено 18.11.2010, 0:34

Классека форева. Матреха тож ничо. Зубло фтопку!

ЗЫ на моей аватаре – лучший автомобиль вселенной, шедевр инженерной мысли.

#10 Acka

Пользователи-2

2 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 25.11.2010, 13:05

#11 LevshaV

Пользователи-2

13 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 12.12.2010, 10:34

если смотреть сзади крутилкой вверх, получается так:
1 2 3 4 5 (верхний ряд)
6 7 8 9 0 (нижний)

1/6 – верх/низ левой кнопки
5/0 – верх/низ правой кнопки
7/8 – земля
2 – 12v левой кнопки
3 – 12v правой кнопки
4 – 12v диодов
9 – там нет контакта

#12 Lexus 37

Пользователи-2

1 cообщений

• Offline
• Карточка
• ЛС

Сообщение добавлено 20.5.2011, 14:41

купил себе 352.3769 (блок управления стеклоподъемниками и зеркалами Ваз 1118 Калина).

ставлю не в калину. подскажите как подключить кнопки стеклоподъемников (9-ти контактный разьем)

Эскизы прикрепленных изображений

Распиновка кнопки стеклоподъемника логан

Продолжение сборника электросхем для автомобиля Renault Logan. Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.

Схема электропривода зеркал Renault Logan

1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Ближний свет — схема

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

Электростеклоподъемники передних дверей Renault Logan

1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Электровентилятор системы отопления и вентиляции салона Renault

1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.

Электросхема звукового сигнала

1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Схема центральной блокировки замков

1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

Система управления ABS

1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования

1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.

Освещения салона Renault Logan

1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.

Подключение динамиков акустической системы автомобиля

1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.

Задние противотуманные фонари Renault Logan

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Купить стеклоподъемники и сопутствующие товары к ним Вы можете в нашем интернет-магазине Стеклоподъем.РФ https://clck.ru/FmWDo
8 (800) 333-10-59 — наш телефон для бесплатных звонков со всей России

Электромонтажный комплект для подключения электрических стеклоподъемников передних дверей автомобилей Renault Logan I faza 1, с 2004 по 2009 годы выпуска.

Комплект предусматривает установку двух переключателей стеклоподъемников, идентичных оригинальным, в штатные места вместо заглушек на панели приборов.

В комплект входят:
— жгут электропроводки;
— два переключателя стеклоподъемника переднего Renault Logan I фаза 1 (аналог);
— паспорт электромонтажного комплекта со схемой подключения.

Изготовитель: Стеклоподъем.РФ
Артикул: ЭМКС.06

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления.

Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Для устранения такой неполадки придется заменить весь механизм, поскольку отдельно детали продаются крайне редко.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис.

В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Самая частая проблема с кнопками ЭСП на автомобилях любых марок — окисление контактов.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Как исправить заедающие кнопки стеклоподъемника на Приоре

Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:

1. Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
2. Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
3. Вынимаем плату управления, очищаем от любых загрязнений;
4. Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
5. Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
6. Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
7. Собираем все в обратной последовательности.

Замена кнопки стеклоподъемника Рено Логан и Меган

ВИДЕО ОБЗОР
” alt=””>

Заменить блок кнопок стеклоподъемников на автомобилях Рено Логан, Меган также можно самостоятельно.

1. Все, что для этого потребуется — это плоская отвертка с широким плоским шлицем и тканевая салфетка или платок.
2. Чтобы извлечь блок управления, достаточно аккуратно подцепить его отверткой и постепенно вытянуть из посадочного места. Чтобы во время демонтажа случайно не повредить обшивку рекомендуется обернуть отвертку тонкой тканью.
3. Далее нужно отсоединить клеммы с проводами, проследив, чтобы они не провалились внутрь обшивки. Затем нужно подсоединить новый блок и установить кнопки на место.
