Предохранители Daewoo Nexia

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

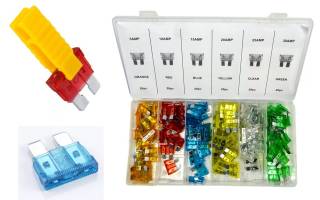

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Основные предохранители Daewoo Nexia

Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

Управление и безопасность:

№ предохранителя	Функционал электрической цепи	Максимальная сила тока
F1	Питание блока ЭБУ от аккумуляторной батареи	10 ампер
F3	Электронный блок зажигания	10 ампер
F7	Питание на топливный насос и форсунки впрыска топлива	30 ампер
F10	Иммобилайзер, система АБС, привод крышки люка бензобака	10 ампер
F13	Генератор, щиток приборов, звуковой сигнал, питание разъема прикуривателя	20 ампер
F12	Питание электродвигателя вентилятора системы охлаждения (малые обороты)	30 ампер
F14	Питание электродвигателя вентилятора основного радиатора (высокие обороты), клаксон	230 ампер

Световые приборы:

№ предохранителя	Функционал электрической цепи	Максимальная сила тока
F2	Лампочки габаритов и фонари освещения заднего номера	10 ампер
F4	Лампочки дальнего света передних блок-фар	20 ампер
F5	Лампочка ближнего света, корректор направления светового потока (левая фара)	10 ампер
F6	Лампочка ближнего света, корректор направления светового потока (правая фара)	10 ампер
F8	Поворотники, аварийная световая сигнализация, лампочки тормозов	20 ампер
F13	Световой сигнал заднего хода	20 ампер
F15	Салонное освещение, плафон багажника, часы приборной панели	20 ампер
F20	Штатные противотуманные фары (находится с задней стороны блока предохранителей)	30 ампер

Климатические и мультимедийные устройства:

№ предохранителя	Функционал электрической цепи	Максимальная сила тока
F9	Электропривод дворников лобового стекла	30 ампер
F11	Активация компрессора кондиционера	10 ампер
F16	Электроприводы дверных стеклоподъемников	30 ампер
F17	Управление магнитолой (от замка зажигания)	10 ампер
F18	Питание автомагнитолы (от аккумулятора), электропривод замка крышки багажника, система обогрева заднего стекла, электропроводка центрального замка дверей	30 ампер
F19	Питание на вентилятор печки (находится на внутренней стороне блока предохранителей)	30 ампер

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

№ реле	Назначение	Маркировка	Место установки
К1	Управление электродвигателем вентилятора радиатора (высокие обороты)	90244312 U	Внешняя сторона блока предохранителей
К2	Управление указателями поворота	96312545 U (495.3747-01)
К3	Активация бензонасоса	90191753 U
К4	Передние и задние ПТФ	90244312 U
К5	Фонари габаритных огней	90229206 U	Внутренняя сторона блока предохранителей
К6	Передние блок-фары	90229206 U
К7	Управление электродвигателем вентилятора радиатора (низкие обороты)	90229206 U
К8	Управление компрессором кондиционера	90229206 U
К9	Активация клаксона	90229206 U
К10	Ближний свет фар (при включении дальнего света)	90229206 U
К11	Предупреждающий сигнал (зуммер)	96208850
К12	Управление двигателем крыльчатки отопителя	90244312 U
К13	Активация системы зажигания	90244312 U
К14	Регулировка скорости дворников лобового стекла	94788146
К15	Таймер активации обогрева заднего стекла	96116223

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

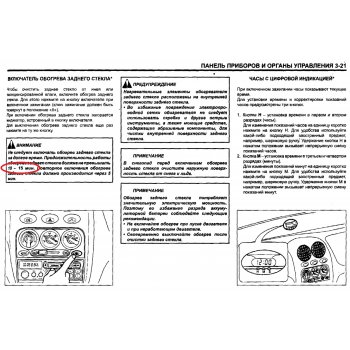

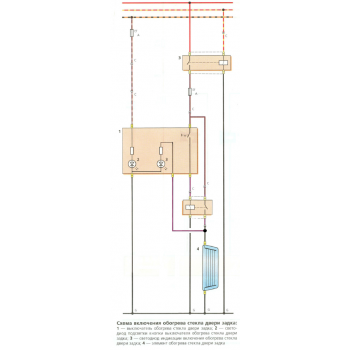

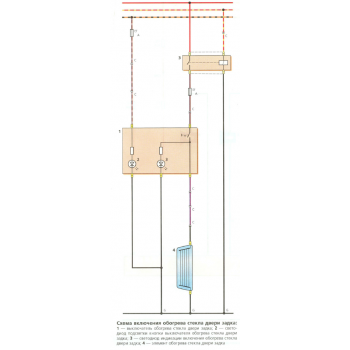

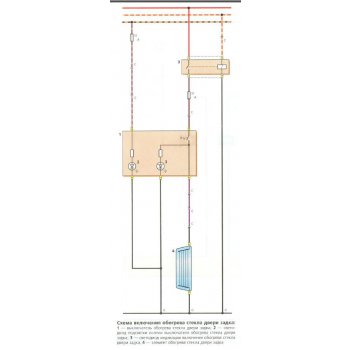

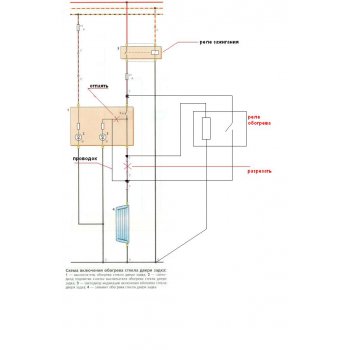

Про кнопку обогрева заднего стекла

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

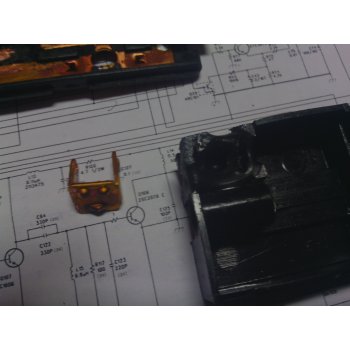

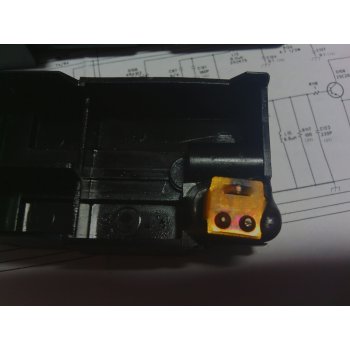

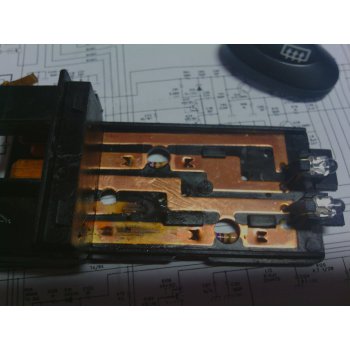

если самой хочется, то лучше снять панель управления печкой, на выключателе сбоку 2 выступающих паза, один легко нажимается, т.к. он снаружи панели, а вот другой внутри, тоненькими пальчиками можно, или отверткой нажать

лучше один раз показать, потом сама будешь делать

Предохранители и реле Daewoo Nexia N150

Рассмотрены автомобили Daewoo Nexia N150 после 2008 года выпуска.

Монтажный блок предохранителей и реле.
Расположенный в салоне автомобиля слева за панелью приборов

Расшифровка:

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	70
Светло-зелёный	30
Оранжевый	40

№	Обозначение	Ток,	Назначение предохранителей
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUELDOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WIN DOW	30	Электростеклоподъёмники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOORLOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогрев заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Расшифровка реле:

№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары

Внутренняя сторона блока

Расшифровка реле:

№	Включаемые цепи
5	Электровентилятор климатической установки (макси­мальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автома­тического отключения)
8	Ближний свет фар (при включении дальнего света)*
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая ско­рость)
12	Фары
13	Наружное освещение
14	Зуммер

Предохранители на внутренней стороне монтажного блока:

Предохранители и Реле Применяемые в Нексии – Схема, Фото

В Дэу Нексия расположение предохранителей и реле можно посмотреть внизу, под рулевой колонкой, открыв декоративную крышку. Под ней прячутся предохранители и реле.

Однажды в свою Нексия в прикуриватель я вставил видеорегистратор, а он оказался бракованный и замкнул. Дело было на ходу, и у меня сразу же погасла приборная панель, загорелся значок аккумулятора. Я подумал что сломался генератор. Потом я нашел эту статью, и понял что просто вышибло предохранитель.

Расположение предохранителей

Для тех кому срочно нужно увидеть расположение предохранителей – таблица.

№ и цвет предохранителя (сила тока, а)	защищаемая цепь
f1 (10) красный	электронный блок управления двигателем (цепь от аккумуляторной батареи)
f2 (10) красный	габаритные фонари, фонари освещения номерного знака
f3 (10) красный	надувная подушка безопасности (если установлена)
f4 (20) желтый	лампы дальнего света в фарах
f5 (10) красный	лампа ближнего света и электрокорректор (если установлен) левой фары
f6 (10) красный	лампа ближнего света и электрокорректор (если установлен) правой фары
f7 (30) зеленый	топливный насос, форсунки
f8 (20) желтый	фонари указателей поворота, аварийная сигнализация, лампы стоп-сигналов, антиблокировочная система тормозов (abs) (если установлена)
f9 (30) зеленый	стеклоочиститель и стеклоомыватель ветрового окна
f10 (10) красный	электропривод крышки люка наливной трубы топливного бака, abs (если система установлена)
f11 (10) красный	реле включения компрессора кондиционера (если установлен кондиционер)
f12 (30) зеленый	электродвигатель вентилятора системы охлаждения (малая скорость)
f13 (20) желтый	комбинация приборов, часы, прикуриватель, предупреждающий зуммер, генератор, лампы света заднего хода, выключатель и реле электрообогрева заднего стекла
f14 (30) зеленый	электродвигатель вентилятора системы охлаждения (высокая скорость), звуковой сигнал
f15 (30) зеленый	плафон освещения салона, часы, плафон освещения багажника, электропривод антенны (если установлен)
f16 (10) красный	электростеклоподъемники (если установлены)
f17 (10) красный	автомагнитола (цепь от замка зажигания)
f18 (30) зеленый	автомагнитола (цепь от аккумуляторной батареи), электропривод замка багажника, электрообогрев заднего стекла, система блокировки замков дверей (если установлена)
f19 (30) зеленый	электродвигатель вентилятора отопителя
f20 (30) зеленый	противотуманные фары

Блок предохранителей в Нексии

Предохранители на Нексии отвечает за сохранность электроприборов. При замыкании первым сгорает предохранитель, тем самым оберегая электроприбор. Схема блока предохранителей на нексии 8кл 16кл идентичны и на нексии n100 и n150 блоки тоже взаимозаменяемы.
У каждого уважающего себя автомобилиста должна быть такая схема под рукой. Также замена предохранителей должна производится на заглушенном двигателе.
У нексии блок предохранителей двойной, с внешней видимой стороны расположены основные предохранители и реле, а с обратной стороны расположены остальные реле.

Для различия между собой предохранители бывает нескольких цветов. Каждый цвет имеет номинал по амперам.

Красный – 10 Ампер

Синий – 15 Ампер

Желтый – 20 Ампер

Зеленый – 30 Ампер

Предохранители применяемые в Нексии

(Нажми на интересующий тебя предохранитель и узнай за что отвечает)

РЕЛЕ 1	f1 10А	f2 10А	f3 15А	f4 20А	f5 10А	f6 10А	РЕЛЕ 3
	f7 30А	f8 20А	f9 30А	f10 30А	f11 10А	f12 30А	РЕЛЕ 4
РЕЛЕ 2	f13 20А	f14 30А	f15 20А	f16 30А	f17 10А	f18 30А

Какой предохранитель за что отвечает, узнай ниже.

• Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

• Предохранитель F2 Задние габариты и подсветка номерного знака — 10A

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

• Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

• Предохранитель F4 Дальний свет — 20A

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

• Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

• Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A

Тоже самое что и f5, но правая сторона автомобиля

• Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

• Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

• Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

• Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

• Предохранитель F11 компрессор кондиционера (реле) — 10A

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

• Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

• Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

• Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

• Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

• Предохранитель F16 Электрические стеклоподъёмники — 30A

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

• Предохранитель F17 Магнитола — 10A

Если не работает магнитола – посмотри его

• Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

Если Вы хотите узнать подробнее про реле топливного насоса, то рекомендую прочитать нашу статью.

РЕЛЕ 4 противотуманных фар

Реле с обратной стороны блока предохранителей

У нексии с обратной стороны блока предохранителей еще стоят несколько важных реле и предохранителей.

• Предохранитель F19 отвечает за кондиционер
• Предохранитель F20 отвечает за противотуманные фары

РЕЛЕ 5 Основное реле мощных включаемых электрических цепей

РЕЛЕ 6 Режимов лобового стеклоочистителя

РЕЛЕ 7 Обогрева заднего стекла. Обогрев заднего стекла имеет функцию авто отключения.

РЕЛЕ 8 Ближнего света при совместном включении дальнего света

РЕЛЕ 9 Звукового сигнала

РЕЛЕ 10 Реле компрессора кондиционера

РЕЛЕ 11 Вентилятора охлаждения радиатора (маленькая скорость)

РЕЛЕ 12 Головного света

РЕЛЕ 13 Наружного освещения

РЕЛЕ 14 Зуммер, включается если Вы не пристегнули ремень безопасности.

Предохранители защищают прибор, или устройство от выхода из строя. Они сгорают когда на цепь поступает высокая нагрузка, поэтому категорически запрещено ставить больший по номиналу предохранитель, так как это может привести к возгоранию проводки. Если предохранитель не сработал и не сгорел – значит не правильно подобран номинал преда. Он измеряется в Амперах, купить предохранители на нексию можно в любом магазине, также если не имеются запасных можно вытащить из другого места, которое не влияет на нормальную работу автомобиля – это кондиционер, антенна и освещение салона.

Также запрещено ставить временные перемычки вместо предохранителей, это тоже может плохо кончится для вашей нексии.

Добавь статью в закладки или поделись с другом, чтобы схема была под рукой всегда.
