Реле регулятор на авто

Реле-регулятор в автомобиле

Реле-регулятор конструктивно объединяет три согласованно работающих прибора:

• регулятор напряжения 1
• ограничитель тока 2
• реле обратного тока 3

Регулятор напряжения поддерживает постоянным напряжение, генератора при изменяющемся числе оборотов коленчатого вала двигателя. Ограничитель тока предотвращает возрастание тока свыше допустимого. Реле обратного тока включает генератор во внешнюю цепь, когда напряжение на его щетках выше напряжения аккумуляторной батареи, и отключает его, когда напряжение на щетках становится ниже напряжения батареи. Рассмотрим устройство и работу этих приборов.

Регулятор напряжения представляет собой электромагнит, состоящий из ярма 9 с сердечником 8, обмотки 7, выполненной из провода строго подобранного сечения, якоря 6 с двумя контактами 4 и 5, пружины 3, регулирующей силу притяжения якоря, и добавочного сопротивления 2, включенного параллельно контактам якоря.

Когда двигатель не работает или работает на малых оборотах, т.е. когда напряжение генератора небольшое, путь тока следующий: от положительной щетки генератора по проводу на обмотку 7 сердечника 8 регулятора и по массе на отрицательную щетку генератора. Одновременно ток идет через замкнутые контакты 4 и 5 по якорю 6, по ярму 9 (через точку 1) и обмотке возбуждения Ш генератора на отрицательную щетку генератора.

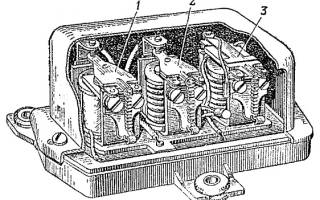

Рис. Реле-регулятор: 1 — регулятор напряжения; 2 — ограничитель; 3 — реле обратного тока

С увеличением числа оборотов.коленчатого вала повышается напряжение генератора. Когда оно достигает 14,9 в, магнитный поток электромагнита регулятора увеличивается настолько, что преодолевает сопротивление пружины 3, притягивает якорь 6 и размыкает контакты 4 и 5. В этом случае ток не идет по ярму, а в цепь обмотки возбуждения генератора включается добавочное сопротивление 2. В результате ток и, следовательно, магнитный поток в обмотке возбуждения генератора уменьшаются, уменьшается и напряжение тока, отдаваемого генератором. Как только напряжение генератора снижается до 14,1 в, контакты 4 и 5 регулятора замыкаются и напряжение генератора вновь начинает повышаться.

Рис. Схема регулятора напряжения: Я — якорь генератора; Ш — обмотка возбуждения; 1 — масса регулятора; 2 — добавочное сопротивление; 3 — пружина якоря; 4 и 5 — контакты якоря; 6 — якорь; 7 — обмотка; 8 — сердечник; 9 — ярмо

У автомобилей, имеющих четырех-полюсные генераторы (автомобили Урал-375 и др.), в реле-регуляторе применяются не один, а два регулятора напряжения. Каждый из регуляторов напряжения обслуживает одну из обмоток возбуждения генератора. Устроены они одинаково и работают совместно.

При включении во внешнюю цепь нескольких потребителей тока одновременно (ламп фар, звукового сигнала и т. д.) ток, отдаваемый генератором, увеличивается и может возрасти настолько, что обмотки генератора при перегрузке сгорят.

Рис. Схема ограничителя тока: Я — якорь генератора; Ш — обмотка возбуждения; 1 — обмотка; 2 — ярмо; 3 — пружина якоря; 4 — якорь; 5 и 6 — контакты; 7 — добавочное сопротивление; 8 — провод

Для предотвращения этого служит ограничитель тока, который работает подобно регулятору напряжения, но отличается от него тем, что имеет не тонкую, а толстую обмотку, рассчитанную на прохождение тока 17—19 а. Когда ток в цепи небольшой, контакты прибора сомкнуты и ток идет:

• а) на возбуждение генератора: от положительной щетки через ярмо 2, якорь 4, замкнутые контакты 6 и 5, провод 8, обмотку возбуждения Ш и на отрицательную щетку;
• б) на питание потребителей: от положительной щетки через ярмо 2, обмотку 1 ограничителя тока, потребители, массу автомобиля и на отрицательную щетку.

Когда ток во внешней цепи превышает 17—19 а, магнитное поле сердечника ограничителя тока преодолевает натяжение пружины 3, сердечник притягивает якорь и размыкает контакты. Тогда ток возбуждения идет уже не через контакты, а через добавочное сопротивление 7, в результате чего его сила снижается, а следовательно, уменьшается и ток, отдаваемый генератором во внешнюю цепь. Пружина 3 вследствие ослабления магнитного поля сердечника замыкает контакты 5 и 6 и ток возбуждения вновь возрастает. Таким образом, в результате непрерывного размыкания и замыкания контактов ограничителя тока ток, отдаваемый генератором, автоматически ограничивается заданной величиной.

Реле обратного тока предназначается для включения генератора в цепь и зарядки аккумуляторной батареи, когда напряжение на его щетках превосходит напряжение на клеммах батареи. Когда же напряжение генератора, работающего с небольшим числом оборотов якоря, становится ниже напряжения батареи, реле отключает генератор от внешней цепи. Это необходимо для того, чтобы предотвратить разрядку батареи через обмотку генератора и перегорание обмотки.

Реле обратного тока состоит из ярма 6, электромагнита с якорем 5 и двух контактов — подвижного 4 и неподвижного 3.

Рис. Схема реле обратного тока: Я — якорь генератора; Б — аккумуляторная батарея; 1 — тонкая обмотка; 2 — толстая обмотка; 3 — неподвижный контакт; 4 — подвижной контакт; 5 — якорь; 6 — ярмо

Сердечник электромагнита имеет две обмотки: толстую 2 с небольшим числом витков, присоединенную одним концом к неподвижному контакту 3 и другим к положительной щетке генератора, и тонкую 1, соединенную одним концом с массой корпуса реле-регулятора, а другим с толстой обмоткой.

Когда напряжение генератора становится меньше, чем напряжение батареи, магнитный поток сердечника небольшой и контакты 3 и 4 под действием пружины разомкнуты. С увеличением оборотов коленчатого вала напряжение генератора возрастает и, когда оно становится выше напряжения аккумуляторной батареи, контакты реле замыкаются.

Путь тока в этом случае следующий: от положительной щетки генератора по проводу на толстую обмотку 2 и через замкнутые контакты 3 и 4 на якорь 5, ярмо 6 и через аккумуляторную батарею на массу автомобиля и с массы автомобиля на отрицательную щетку генератора; параллельно часть тока идет через тонкую обмотку и массу автомобиля на отрицательную щетку генератора. При этом как по тонкой, так и по толстой обмотке реле ток идет в одном направлении, усиливая притяжение якоря и плотность соединения контактов.

Когда напряжение генератора становится меньше, чем напряжение аккумуляторной батареи, ток от нее идет через ярмо 6, якорь 5, замкнутые контакты 4 и 3, толстую обмотку 2 реле и через генератор на отрицательную клемму батареи. Так как по толстой обмотке ток идет в обратном направлении, он размагничивает сердечник и контакты размыкаются.

Реле-регулятор закрывается крышкой и пломбируется. Он крепится обычно под капотом на передней стенке кабины. Из-под крышки реле-регулятора выступают три клеммы, имеющие буквенную маркировку. Клемма Б соединяется проводом через амперметр с аккумуляторной батареей; клеммы Я и Ш — с соответствующими клеммами генератора. Масса реле-регулятора (винт на основании) соединяется с массой генератора (винт на корпусе). Основные данные генераторов и реле-регуляторов указаны в таблице.

Как проверить реле-регулятор напряжения генератора

Электрическая сеть любого автомобиля питается за счет генератора, который приводится во вращение двигателем при помощи ременной передачи. Его обороты постоянно меняются, начиная от 900 и заканчивая несколькими тысячами, вызывая соответствующее вращение ротора. Для нормальной работы всех электроприборов и зарядки аккумулятора, в бортовой сети напряжение должно быть стабильным, что обеспечивает реле-регулятор. Являясь самым слабым звеном в системе электроснабжения, устройство в первую очередь нуждается в проверке при обнаружении неполадок зарядки АКБ и других поломках электросети автомобиля.

Принцип работы

Регулятор напряжения автогенератора предназначен для поддержания напряжения бортовой сети в необходимых пределах при любом режиме работы и различной частоте вращения генератора, изменении нагрузки и перепадах внешней температуры. Также он способен выполнять дополнительные функции – защищать генератор от перегрузок и аварийного режима работы, автоматически подключать к бортовой цепи обмотки возбуждения или систему сигнализации аварии генератора.

Работа любого регулятора напряжения основана на одном и том же принципе, и определяется следующими факторами:

1. Частотой оборотов ротора.
2. Силой тока, которую генератор отдает в нагрузку.
3. Показателем магнитного потока, которую создает ток обмотки возбуждения.

Более высокие обороты ротора определяют повышение напряжения генератора. Рост силы тока на обмотке возбуждения делает сильнее магнитный поток, и одновременно напряжение. Любой регулятор напряжения стабилизирует его за счет изменения тока возбуждения. При росте или снижении напряжения, регулятор понижает или повышает ток возбуждения, регулируя напряжение в необходимых пределах.

Сам реле-регулятор представляет собой электронную схему с выходами к графитным щеткам. Его устанавливают как в самом корпусе генератора рядом со щетками, так и вне его, и тогда щетки крепятся к щеткодержателю.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Как проверить реле регулятор

Поломка реле-регулятора проявляется в систематическом недозаряде или перезаряде аккумулятора. Простейшая проверка устройства проводится тестером в режиме вольтметра на постоянном токе в пределах от 0 до 20В. Щупы прибора при неработающем двигателе подсоединяются к клеммам АКБ и фиксируют показания вольтметра, которые от состояния батареи варьируются в пределах 12-12,8 В.

После двигатель запускают и смотрят на показания прибора: напряжение должно повыситься до 13-13,8 В, в зависимости от оборотов коленвала. Дальнейшее повышение оборотов должно соответственно увеличивать напряжение. Так, на средней частоте вращения оно составляет 13,5-14 В, а при максимальных достигает 14-14,5 В. Отсутствие повышения напряжения после запуска мотора свидетельствует о неисправности реле-регулятора.

Существует вероятность, зарядка аккумулятора отсутствует по другой причине, к примеру, из-за неисправности в самом генераторе. С целью установки диагноза, реле-регулятор снимается для более точной проверки при помощи тестера и 12-вольтовой лампы. Дополнительно понадобятся провода с клеммами, блок питания или зарядное устройство, в котором можно регулировать ток.

После подключения реле к схеме и включении блока питания лампа загорится. Регулятором напряжения постепенно увеличивают ток и следят за показаниями вольтметра или шкалой подключенного тестера. При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.

Подобным образом проверяются интегральные реле, которые в народе называют «шоколадки», применяемые на более старых моделях отечественных машин. Схема также подключается к блоку питания или зарядному устройству через лампочку, которая должна гаснуть при достижении необходимого предела напряжения. При этом нужно обратить внимание на состояние клемм, которые при загрязнении или окислении могут создать дополнительное сопротивление и при исправном реле вызывать потерю напряжения.

Замена реле регулятора генератора

Замена реле необходима в следующих случаях:

1. Износ щеток, при котором контакт с реле-регулятором пропадает и генератор не работает.
2. Пробой в схеме устройства, который вызывает в системе увеличение напряжения.
3. Поломка креплений или корпуса, которое может привести к замыканию.

Процесс замены устройства рассмотрен на примере генератора Лада-Калина. Замена реле-регулятора связан с демонтажем генератора, и осуществляется в следующем порядке:

1. Снятие с генератора клеммы «минус».
2. Демонтаж генератора.

3. Отщелкивание на крышке генератора пластиковых фиксаторов и ее снятие.

4. Отключение разъема диодного моста.

5. Откручивание гайки и демонтаж втулки контактной группы.

6. Выкручивание пары винтов, удерживающих реле-регулятор.

Реле регулятор на авто

Микроконтролерный реле регулятор.

Автор: Митько Виталий Сергеевич
Опубликовано 11.02.2016
Создано при помощи КотоРед.

Предлагаемое устройство предназначено для замены штатного реле-регулятора напряжения в бортсети автомобиля и отличается тем, что поддерживаемое им напряжение зависит от температуры аккумуляторной батареи. Оно не требует налаживания и с помощью сигнальной лампы на приборной панели сигнализирует о некоторых неисправностях системы электропитания автомобиля. Недостатком можно считать необходимость вмешательства в электропроводку автомобиля, так как схема подключения нового реле-регулятора отличается от стандартной. Устройство не предназначено для использования в автомобилях с генераторами, управляемыми по K-Line (Mercedes, BMW и некоторые автомобили концерна VAG).Схема реле-регулятора изображена на рис. 1. Его основа – микроконтроллер ATtiny85-20SU (DD1), который без изменения схемы прибора, его печатной платы и программы микроконтроллера можно заменить на ATtiny25-20SU или ATtiny45-20SU. С микроконтроллерами других типов приложенные к статье программы работать не будут.

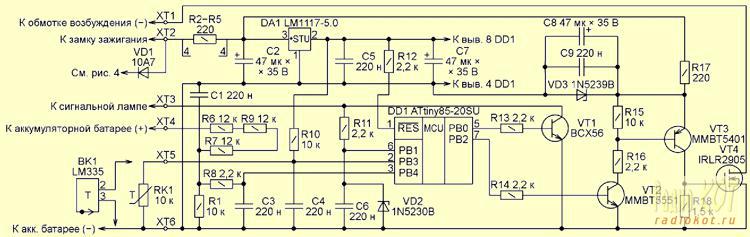

Рис. 1. Схема реле-регулятора

Линия PB0 (вывод 5) микроконтроллера настроена как выход. На ней программа формирует сигнал управления лампой, имеющейся на приборной панели автомобиля. Через эту же лампу на линию PB1 (вывод 6) микроконтроллера поступает сигнал о том, что зажигание включено. Этот вход защищён от выбросов напряжения стабилитроном VD2. Кроме указанного на схеме, здесь пригоден любой стабилитрон на 3,3. 4,9 В в подходящем корпусе. Конденсатор C6 подавляет шум стабилитрона. Упомянутая выше сигнальная лампа 12 В, 1,2. 1,4 Вт включена в коллекторную цепь транзистора VT1, усиливающего сигнал микроконтроллера.

Номинал резистора R11, указанный не схеме, можно уменьшить до 1 кОм, но нельзя увеличивать. Это связано с тем, что вместе с конденсатором C6 он образует интегрирующую цепь, задерживающую на некоторое время после закрывания транзистора VT1 достижение напряжением на входе PB1 микроконтроллера высокого логического уровня. Для безошибочного определения включённого и выключенного состояния замка зажигания автомобиля это время не должно быть больше имеющейся в программе задержки. Максимально допустимое сопротивление резистора R11 2,2 кОм определено экспериментально.

Линия PB2 (вывод 7) микроконтроллера через усилитель на транзисторах VT2-VT4 управляет обмоткой возбуждения генератора автомобиля. Обратите внимание, что транзисторы VT2 и VT3 питаются напряжением не 5 В, а 9 В от стабилизатора напряжения на стабилитроне VD3. Это необходимо, чтобы подать на затвор транзистора VT4 напряжение, достаточное для его полного открывания, при котором сопротивление открытого канала этого транзистора и рассеиваемая на нём мощность минимальны. Стабилитрон 1N5239B можно заменить любым другим с напряжением стабилизации 9. 10 В.

К линии PB3 (выводу 2) микроконтроллера подключают датчик температуры аккумуляторной батареи автомобиля. Если в качестве этого датчика применён терморезистор RK1 (я использовал приобретённый на сайте https:// www.ebay.com герметизированный, с длинными выводами “NTC Thermistor temperature sensor 10K 1 % 3950”), то вместе с резистором R10 он образует измерительный делитель напряжения. Если датчик – LM335 (BK1), который подключают вместо терморезистора, то через тот же резистор на него поступает напряжение питания. Конденсатор С4 – сглаживающий.

Обратите внимание, зависимости выходного напряжения от температуры у терморезистора и интегрального датчика температуры неодинаковы, поэтому программы микроконтроллера при использовании этих датчиков должны быть разными. В первом случае – это ATTINY85_HTC_10K, во втором – ATTI-NY85_LM335. Конфигурация микроконтроллера в обоих случаях должна соответствовать табл. 1. Она совпадает с первоначально установленной заводом-изготовителем.

Линия PB4 (вывод 3) микроконтроллера использована как аналоговый вход для контроля напряжения в бортсети. Резисторы R1, R6, R7, R9 образуют делитель этого напряжения для подачи на АЦП микроконтроллера. C1R8C3 – фильтр, сглаживающий пульсации измеряемого напряжения.

Резисторы R2-R5 образуют с конденсатором С2 фильтр питания, а с резистором R17 – балластное сопротивление для стабилизатора напряжения на стабилитроне VD3. Интегральный стабилизатор LM1117-5.0 (DA1) обеспечивает напряжением 5 В микроконтроллер.

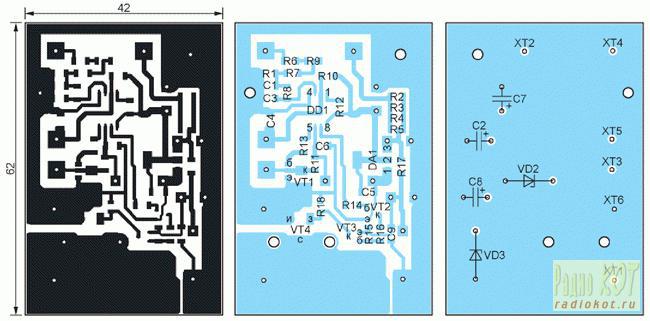

Устройство собрано на печатной плате, изображённой на рис. 2. Она рассчитана на установку резисторов типоразмера 1206 для поверхностного монтажа и таких же конденсаторов (за исключением оксидных C2, C7 и C8). К транзисторам VT2 и VT3 особых требований не предъявляется. Те, типы которых указаны на схеме, можно заменить другими маломощными соответствующей структуры с напряжением коллектор-эмиттер не менее 30 В и в корпусе SOT95. Вместо BCX56 подойдёт любой n-p-n транзистор средней мощности в корпусе SOT-89 с допустимыми током коллектора не менее 1 А, напряжением коллектор-эмиттер 30 В и более. При соответствующей доработке платы можно применить подходящие транзисторы и в других корпусах. Например, VT1 – серии КТ815, VT2 – серии КТ315, VT3 – серии КТ361.

Полевой транзистор IRLR2905 имеет сопротивление открытого канала 0,027 Ом, максимальный ток стока – 30 А и корпус TO-252AA. На его месте сможет работать, например, транзистор IRLR2705 (0,04 Ом, 20 А), но он будет выделять заметно больше тепла и потребует более эффективного теплоотвода. Другая возможная замена – полевой транзистор RFP50N06 (0,022 Ом, 50 А). Он довольно популярен в автомобильных УМЗЧ, но имеет корпус TO-220AB.

В качестве замены микросхемы LM1117-5.0 подходят по параметрам многие интегральные стабилизаторы напряжения +5 В. Но все они несовместимы с ней по назначению выводов. Поэтому при замене потребуется вносить коррективы в печатную плату.

Диод 10A7 (VD1, устанавливаемый вне печатной платы) можно заменить любым другим диодом с допустимыми прямым током 10 А и обратным напряжением не менее 100 В.

Печатная плата изготовлена из фольгированного с двух сторон стеклотекстолита, но печатные проводники вытравлены только на одной её стороне. Фольга на противоположной стороне платы сохранена и соединена с общим проводом устройства. После травления в плате сверлят отверстия. Затем вырезают из алюминиевого, медного или латунного листа толщиной 1,5. 2 мм пластину-теплоотвод размерами 72×42 мм – немного больше, чем сама плата. Используя плату в качестве шаблона, сверлят в пластине четыре крепёжных отверстия (на рис. 2 эти отверстия большего, чем другие, диаметра).

Предназначенные для не соединяемых с общим проводом выводов деталей отверстия в плате зенкуют со стороны сплошной фольги сверлом большого диаметра, чтобы удалить фольгу вокруг них. Два нижних (по рис. 2) крепёжных отверстия необходимо раззен-ковать со стороны печатных проводников. Выводы деталей, соединяемые с общим проводом, при монтаже следует пропаивать с обеих сторон платы.

Закончив монтаж всех деталей и проверив его, положите на плату со стороны печатных проводников пластину-теплоотвод. Она должна опереться на корпус транзистора VT4 и на две шайбы толщиной 2,3 мм, наложенные на верхние (по рис. 2) крепёжные отверстия. Место соприкосновения теплоотвода с корпусом транзистора желательно смазать теплопроводной пастой. Плату и теплоотвод скрепляют четырьмя винтами с гайками.

После проверки готового изделия в работе его разбирают, покрывают плату несколькими слоями влагозащитного лака (обязательно!), при этом защитив от лака соприкасающуюся с теплоотводом поверхность транзистора VT4 и контакты XT1-XT6, и вновь собирают. Зазор между платой и теплоотводом можно залить термоклеем.

В автомобилях, оборудованных электрогенератором, обмотки статора которого соединены по схеме “звезда” с трёхфазным выпрямительным мостом на шести диодах, новый реле-регулятор подключают по схеме, изображённой на рис. 3. Но предварительно нужно удалить штатные реле-регулятор и реле контроля зарядки аккумуляторной батареи. Места разрыва цепей обозначены на схеме крестами. Отключив от корпуса автомобиля правый (по схеме) вывод сигнальной лампы, соединяют его, как показано на схеме утолщённой линией, с выводом замка зажигания. Диод VD1 (см. рис. 1) в рассматриваемом случае не требуется.

Рис. 3. Схема подключения нового реле-регулятора

Если обмотки статора генератора соединены “треугольником”, а выпрямитель состоит из девяти диодов, то новый реле-регулятор подключают к нему по схеме, изображённой на рис. 4. Здесь, кроме проводов, шедших к старому реле-регулятору, нужно разрезать ещё один, присоединённый к левому (по схеме) выводу сигнальной лампы.

Рис. 4. Схема подключения нового реле-регулятора

Через диод VD1 (см. рис. 1) обмотка возбуждения генератора питается при включённом зажигании, но остановленном или работающем на малых оборотах двигателе автомобиля. В отсутствие диода VD1 генератор при запуске двигателя работать не начнёт.

Непосредственно от замка зажигания (без диода) напряжение на обмотку возбуждения подавать нельзя, так как в этом случае запущенный двигатель продолжит работать и после выключения зажигания.

Датчик температуры крепят к аккумуляторной батарее липкой с двух сторон лентой, не забыв предварительно обезжирить место крепления. На противоположную датчику и батарее сторону ленты наклеивают небольшую поролоновую пластину. Она предохранит датчик от нагревания горячим воздухом подкапотного пространства.

Пока зажигание выключено, программа микроконтроллера “спит”. “Проснувшись” при его включении, она подаёт сигнал “напряжение ниже заданного” – сигнальная лампа часто мигает. Как только после запуска двигателя напряжение генератора достигнет нижнего порогового значения, лампа погаснет, а программа перейдёт в режим стабилизации напряжения. При превышении его верхнего порогового значения программа установит низкий уровень на линии PB2 микроконтроллера, чем закроет транзистор VT4 и отключит обмотку возбуждения генератора. При снижении напряжения ниже нижнего порога программа установит на линии PB2 высокий уровень, открывая транзистор, замыкающий цепь питания обмотки возбуждения. Значения напряжения верхнего и нижнего порогов (включения и выключения обмотки возбуждения) зависят от температуры аккумуляторной батареи жёстко заданы в программе. Они указаны в табл. 2.

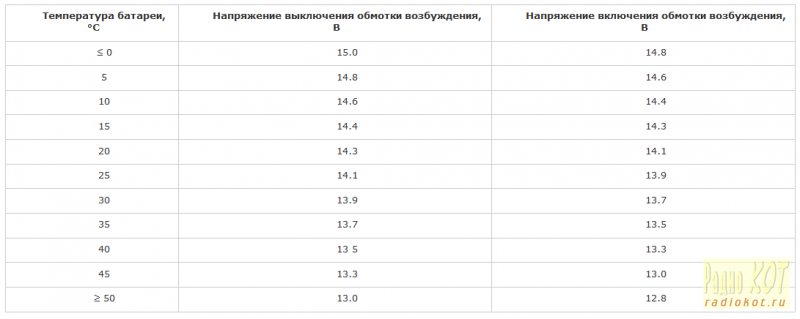

По поводу значения напряжения, которое нужно поддерживать, идёт много споров. Теоретически при температуре аккумуляторной батареи -30 оС напряжение должно быть равным 15,9 В. Но как показывает практика, это слишком много для бортовой электроники. А напряжение 12,5 В при прогретой до +50 оС батарее, конечно же, слишком мало. Особенно летом при работающих кондиционере, вентиляторах радиатора и других потребителях тока. Такое напряжение приводит к временному отказу системы ABS. По указанным причинам решено было остановиться на интервале изменения напряжения 12,8. 15 В.

Если напряжение остаётся меньшим нижнего порога более 10 с, сигнальная лампа начинает мигать с частотой около 2 Гц. Предусмотрена также индикация неисправности (замыкания или обрыва) в цепи датчика температуры – мигание сигнальной лампы с частотой 0,5 Гц. В этом случае программа удерживает напряжение в пределах 13,8. 14 В. Устройство выключается при полном отключении питания либо при снятии питания с сигнальной лампы (выключении зажигания).

Файлы программ(AtmelStudio) и печатной платы (Sprint-Layout 6). В архиве.

Самостоятельно проверяем реле-регулятор напряжения на ВАЗ 2106

Если аккумуляторная батарея на ВАЗ 2106 вдруг перестала заряжаться, а генератор исправно работает, вероятно, причина в поломке реле-регулятора. Это маленькое устройство кажется чем-то незначительным. Но оно способно стать источником серьёзной головной боли для начинающего водителя. А между тем, неприятностей с регулятором можно избежать, если вовремя провести проверку этого устройства. Можно ли это сделать самостоятельно? Разумеется! Разберёмся, как это делается.

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

• аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
• аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Видео: проверка реле-регулятора на классике

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа. Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе.

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.
