Альбом отсканирован. Ссылки с превьюшек ведут на открывающиеся в новом окне сканы страниц Альбома.

Лист 3. Содержание.

Схема электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131

Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131) 5

Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4X4 (21214, 2131)

Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4X4 (21214, 2131)

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (21214)

Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (2131)

Схема электрическая принципиальная комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 1

Элементы комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 2

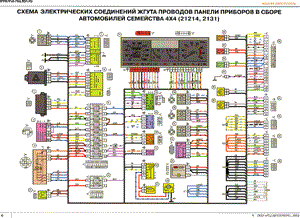

Лист 4. Схема электрических соединений жгута проводов панели приборов в сборе автомобиля семейства 4х4 (21214, 2131)

Лист 5. Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131)

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекли;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинации приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего гнета фар:
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня:
23 – прикуриватель;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему:
31 – колодка жгута панели приборов к жгуту переднему;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему:
34 – колодка жгута панели приборов к жгуту заднему.

А1, А2 – точки заземления жгута проводов панели приборов.
A3 – точка заземления электродвигателя отопителя.
Жгут проводов панели приборов в сборе – 21214-3724030-60.
Провод соединения добавочного резистора и электродвигатели отопителя к сборе – 2105-3724040.

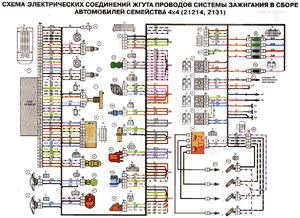

Лист 6. Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)

Лист 7. Перечень элементов схемы электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)

1 – контроллер;
2 – электровентилятор системы охлаждения двигателя правый;
3 – электровентилятор системы охлаждения двигателя левый;
4 – колодка жгута системы нажигания к жгуту проводов заднему (LADA4x4 (21214)); колодки жгута системы зажигания к жгуту проводов датчика уровня топлива (LADA 4×4 (2131));
5 – датчик кислорода управляющий;
6 – датчик кислорода диагностический;
7 – индикатор состояния системы;
8 – блок управления АПС-4;
9 – датчик фаз;
10 – датчик детонации;
11 – датчик неровной дороги;
12 – колодка диагностики;
13 – датчик скорости;
14 – регулятор холостого хода;
15 – датчик температуры охлаждающей жидкости;
16 – датчик положения колончатого вала;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик массового расхода воздуха;
19 – датчик положения дроссельной заслонки;
20 – колодка жгута системы зажигания к жгуту панели приборов;
21 – колодки жгута системы зажигания к жгуту проводов заднему и выключателю плафона освещения салона в стойке двери водителя;
22 – реле зажигания;
23 – реле электробензонасоса;
24 – реле электровентилятора левого;
25 – реле электровентилятора правого;
26 – катушка зажигания;
27 – свечи зажигания;
28 – форсунки;
29 – блок предохранителей ЭСУД;
30 – предохранитель цепи питания контроллера;
31 – клемма жгута системы зажигания к дополнительному реле стартера;.
32 – колодки жгута системы зажигания и жгута форсунок.

Al, A2 – к клемме “плюс” аккумуляторной батареи.
Bl, B2, ВЗ – точки заземления жгута системы зажигания.
Жгут проводов системы зажигания в сборе – 21214-3724026-97.
Жгут проводов форсунок в сборе – 21214-3724036.

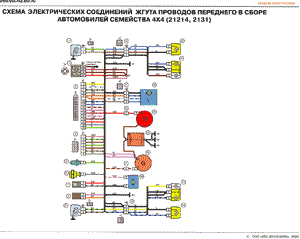

Лист 8. Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства 4х4 (21214, 2131)

Лист 9. Перечень элементов схемы электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4×4 (21214, 2131)

1 – фара правая;
2 – дополнительное реле стартера;
3 – колодка жгута переднего к жгуту панели приборов;
4 – колодка жгута переднего к жгуту панели приборов;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего и жгута подфарника и бокового указателя поворота правого
11 – колодки жгута переднего и электродвигателя стеклоочистители;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего брызговика и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17
18 – электродвигатель омывателей;
19 – колодки жгута переднего и жгута подфарника и бокового указателя поворота левого;
20 – боковой указатель поворота правый;
21 – подфарник правый;
22 – подфарник левый;
23 – боковой указатель поворота левый.

A1, A2 – точки заземлении жгута проводов переднего.
A3 – точка заземления провода массы капота.
А4, А5 – точки заземления и провода соединительного двигатели с аккумуляторной батареей и корпусом.
Жгут проводов передний в сборе – 21214-3724010-71.
Жгут проводов подфарника и бокового указателя поворота правый в сборе – 21213-3724020.
Жгут проводов подфарника и бокового указателя поворота левый в сборе – 21213-3724021.
Жгут проводов соединительный аккумуляторной батареи и стартера в сборе – 21213-3724070-11.
Провод соединительный генератора и переднего жгута в сборе – 21214-3724068.
Провод соединительный стартера и переднего жгута в сборе – 2101-3724060.
Провод соединительный двигателя с аккумуляторной батареей и корпусом в сборе 21214-3724080-21.
Провод массы капота в сборе 21213-3724091.

Лист 10. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (21214)

1 – колодки жгута заднего к жгуту панели приборов;
2 – колодки жгута заднего к жгуту панели приборов;
3 – колодка жгута заднего к жгуту системы зажигания;
4 – включатель плафона освещения салона в стойке двери водителя;
5 – включатель плафона освещения салона в стойке двери пассажира;
6 – плафон освещения салона левый;
7 – плафон освещения салона правый;
8 – электробензонасос с датчиком указателя уровня топлива;
9 – элемент от обогрева заднего стекла;
10 – дополнительный сигнал торможения;
11 – фонарь правый;
12 – фонарь левый;
13 – фонарь освещения номерного знака;
14 – фонарь освещения номерного знака;
15 – электродвигатель очистителя заднего стекла;
16 – электродвигатель омывателя заднего стекла.

А1 – точка заземления провода массы обогрева заднего стекла.
А2 – точка заземления фонаря правого.
A3 – точка заземлении фонаря левого.
А4 – точка заземлении жгуга проводов корпуса фонарей освещения
номерного знака.
А5-А8 – точки заземлении жгута проводов заднего в сборе.
Жгут проводов задний в сборе – 2I214-3724210-10.
Жгут проводов корпуса фонарей освещения номерного знака в сборе – 21214-3724214.
Провод массы обогрева заднего стекла 21214-3724094.

Лист 11. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (2131)

1 – колодка жгута заднего к жгуту панели приборов;
2 – колодка жгута заднего к жгуту панели приборов;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке правой передней двери;
5 – включатель плафона освещения салона в стойке правой задней двери;
6 – включатель плафона освещения салона в стойке левой задней двери;
7 – плафон освещения салона;
8 – колодки жгута заднего и жгута датчика уровня топлива;
9 – элемент обогрева заднего стекла;
10 – дополнительный сигнал торможения;
11 – фонарь правый;
12 – фонарь левый;
13 – электробензонасос с датчиком указателя уровня топлива;
14 – колодка жгута заднего к жгуту системы зажигания;
15 – фонарь освещения номерного знака;
16 – фонарь освещения номерного знака;
17 – электродвигатель очистителя заднего стекла;
18 – электродвигатель омывателя заднего стекла.

А1 – точка заземления плафона освещения салона.
А2 – точка заземления провода массы обогрева заднего стекла.
A3 – точка заземления фонаря правого.
А4 – точка заземления фонаря левого.
А5 – точка заземления жгута проводов датчика уровня топлива в сборе.
А6 – точка заземления жгута проводов корпуса фонарей освещения номерного знака.
А7 – точка заземления жгута проводов заднего в сборе. Жгут проводов корпуса фонарей освещения номерного знака в сборе -21214-3724214.
Жгут проводов датчика уровня топлива в сборе – 2131-3724037 Жгут проводов задний в сборе – 2131-3724210-20. Провод массы обогрева заднего стекла 21214-3724094.

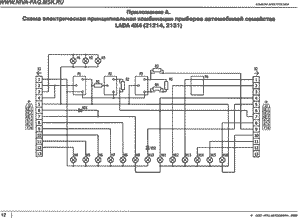

Лист 12. Приложение А. Схема электрическая принципиальная комбинации приборов автомобилей семейства Лада 4х4 (21214, 2131)

Лист 13. Продолжение Приложения А. Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)

Расшифровка предохранителей и замена блока на Ниве

На всех транспортных средствах имеется блок, в котором расположены защитные вставки электрической цепи. Предохранители ВАЗ 21214 на Ниве инжектор установлены в нескольких местах. Кроме того, схема блоков имеет свои нюансы, связанные с большим возрастом конструкции автомобиля.

Где находятся блоки предохранителей и реле

Обозначение и электросхема основного и дополнительного БП

Предохранители системы управления двигателем

Блок реле системы управления двигателем

Схема блока реле над педалью газа

Видео «Замена предохранителей на Нива 4х4»

Комментарии и Отзывы

Где находятся блоки предохранителей и реле

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

При установке инжекторного двигателя на машину со старой схемой электропроводки конструкторам пришлось располагать дополнительные коммутационные коробки.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

Блок со снятой крышкой

Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

Обозначение и электросхема основного и дополнительного БП

Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.

Схема основного и дополнительного блоков

Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника
ПР02	8	Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода
ПР03	8	Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов
ПР04	8	Дальний свет для правой фары
ПР05	8	Ближний свет слева
ПР06	8	Аналогично справа
ПР07	8	Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов
ПР08	8	Правые габариты и подсветка приборов управления
ПР09	8	Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади
ПР10	8	Клаксон, освещение в салоне и сигналы торможения (все три)

Обзор предохранителей маленького дополнительного блока, находящегося под основным.

Номер на схеме	Номинальный ток, А	Предназначение
ПР11 и 12	Позиции зарезервированы	Для хранения двух вставок по 8 ампер
ПР13	8	Включение ламп противотуманных огней сзади
ПР14	16	Прикуриватель
ПР15 и 16	Позиции зарезервированы	Для хранения двух вставок — на 16 и 8 ампер

На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.

Номер на схеме	Номинальный ток, А	Предназначение
ПР01	16	Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал.
ПР02	8 или 16	Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером)
ПР09	16	Обогрев стекла (может быть дополнительная опция — обогрев зеркал)
ПР10	16	Клаксон, лампы торможения и подсветка в салоне
ПР11	8	Аварийная сигнализация
ПР12	8	Система дневных ходовых огней
ПР15	16	Вентилятор печки (не на всех машинах — только с кондиционером)

На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.

Предохранители системы управления двигателем

Назначение и параметры предохранителей в блоке (слева направо):

• 1 — обеспечение запуска электромотора правого вентилятора (номинал 30 А);
• 2 — аналогичная плавкая вставка для левого вентилятора;
• 3 — реле вентиляторов, а также блок управления системой впрыска, управление форсунками впрыска и катушкой зажигания (номинал 15 А);
• 4 — система снижения токсичности газов — обогрев лямбда-зондов, клапан уловителя паров топлива и датчик измерения объема поступающего в двигатель воздуха (номинал 15 А);
• 5 — диагностический разъем для контроля параметров работы системы впрыска.

На некоторых ВАЗ 21214 с системой АБС установлен блок предохранителей на 7 вставок.

Блок Нива Урбан

Назначение предохранителей (нумерация начинается от проема двери).

Номер	Номинальный ток, А	Предназначение
ПР01	15	Датчики на моторе, уловитель паров бензина, стартер
ПР02	15	Вентиляторы, системы обеспечения работы двигателя (блок управления, зажигание, форсунки)
ПР03	30	Система запуска вентиляторов
ПР04	15	Бензонасос
ПР05	5	Блок АБС
ПР06	40	Аналогично
ПР07	25	Аналогично

Блок реле системы управления двигателем

Схема реле управления двигателем представлена на фото.

Реле управления двигателем

В блоке размещены следующие реле (слева направо):

• 1 — активация зажигания;
• 2 — главное реле, служащее для запуска всех систем двигателя;
• 3 — запуск правого вентилятора на радиаторе;
• 4 — пуск левого вентилятора;
• 5 — обеспечение работы топливного насоса;
• 6 — предохранительный элемент цепи питания бензонасоса с номиналом 15 А.

Схема блока реле над педалью газа

Схема блока с реле, который находится немного в глубине панели приборов и отвечает за освещение автомобиля, приведена на фото.

Назначение реле в блоке (слева направо) приведено в таблице.

Позиция	Предназначение
01	Задние лампы противотуманного света
02	Обогрев стекла на задней двери
03	Ближний свет
04	Дальний свет

Замена блока

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

Видео «Замена предохранителей на Нива 4х4»

Автор Александр Белоусов ищет причину постоянного выхода из строя предохранителей вентиляторов на своей ВАЗ 21214.

Реле Дворников Нива Урбан

Название: Реле Дворников Нива Урбан

Длительность: 9 сек

Размер: 202.15 KB

Битрейт: 192 Kbps

202.15 KB и длительностью 9 сек в формате mp3.

Регулировка Паузы Дворников Стеклоочистителя Нива Ваз 2121 Реле 722 3777 02

Бензин да масло – пища наша

Не Работают Дворники На Ниве

Дворники На Ниву 2121 С Мотором Дворников От Десятки

Нива Глючит Приборка И Стеклоочеститель

Гараж 56 Замена Моторчика Дворников Нива Ваз 21213

Ваз 21213 Нива Работа Родного Дворника 13

Дворник Нива Урбан Изогнутый

Как Устанавливают Бамперы На Lada 4X4 Urban Installing Of Lada 4X4 Urban S Bumbers

Моторчик Стеклоочистителя На Ниве От Mercedes W123

Ставим Реле Дворников С Регулируемой Паузой Доработка Ваз 2106

Устранение Неисправной Работы Дворников В Прерывистом Режиме

Дворники Фар На Ниве Усть Каменогорск

Замена Реле Двориников Ваз Классика

Рычаги Дворников На Ниве

Мото Редуктор Дворников От Приоры На Ниву 21214

Niva Urban Drift

Замена Реле Включения Вентиляторов Нивы Подробно Проверка Реле Ваз Нива

Где Находится Реле Бензонасоса На Ниве

Чтобы Дворники Быстрее Работали Много Полезных Ссылок

ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ.

Меняем Коромысло На Ниве

Нива 4X4 Urban Замена Крыла Покраска Переходом

Регулировка Положения Дворников

ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ.

Перенос Реле Дворников Под Капот Доработка Ваз 2106

Реле Стеклоочистителей 724 3777 01 Chevrolet Niva

Работа Дворников Ваз 2121 Нива

Реле Дворников Энергомаш 722 3777 02 С Регулировкой Паузы

Дворники Как На Иномарке За 5 Минут И Без Колхоза

Как Проверить Реле Стеклоочистителя Ваз Классика Рс 514

Не Работают Дворники Ваз Нива Тайга

Назначение Предохранителей В Салоне Нива 21214 4Х4

Реле Стеклоочистителей С Регулируемой Паузой На Ва

Нива 2121 Замена Колодки Предохранителей

Отказ Работы Положения Дворников Положение Минутка Ваз 2114

Уаз Хантер Тюнинг Фар

Не Работает Стеклоочиститель Ваз Классика Ищем Причину 2 Часть

Не Работает Стеклоочиститель Ваз Классика Ищем Причину 1 Часть

Неисправность Функций Возврат И Пауза Дворников Ремонт

Реле Дворников С Регулируемой Паузой Обзоры От Motorring Ru

Motorring – запчасти и тюнинг

4 Причины Почему Не Работают Дворники

Dagestan Derbent Mersedes Benz G55 Amg 507

Свадьба В Стиле Кадилак Эскалейд

Замена Реле Дворников По Гарантии Lada Гранта

Ремонт Стеклоочистителя Полное Вскрытие И Одно Касание Паяльником Разрешает Ситуацию

I Go To A New Goodwill My Best Find Of The Year To Sell On Ebay From Thrifting

Реле Дворников Нива Урбан

Hubungan Amerika Libya Pasca Kematian Gaddafi Liputan Berita Voa 20 Oktober 2011

Serum 114 Durch Diese Augen Live G O N D 2011

Swatch And Comparison Of Magic Gels I Won

Minecraft Survival Deel 146 Filosofie Met Rock Biers

12Th Class Urdu Guess Paper 2020 2Nd Year Urdu Guess Paper 2020

Lub Ntiajteb Twb Yuav Kawg Mus Nkauj Ntseeg

No Man S Sky Next S01E01 Geld Machen Aber Fix

My Bangalore Was Tilting Me Rank 1 Wattson 19 Kills Highlights

Vangelis The Man And His Music Part 2

Hochzeit In Craftattack Craftattack 4 26 Mit Ive

Legs And Co Rivers Of Babylon

Pantomima Pogodi Zadrugara Ami G Show S11 E23

Platelet Rich Plasma Therapy Questions And Answer Session

Guitariste Du Maroc Les Meilleures Chanson Du Maghreb

Lieblingszeichentrick Hide N Seek Letstaddl

Eclipse Flyff Easy Leveling Guide From Lvl 20 To Lvl 60

Battlefield 1 Dersorbus Best Of Marcel Kenny Let S Play German Darkside84

Creative World 27 Dit Is Zo Belachelijk Vet

Julio Iglesias Non Stop 04 Ae Ao

Как Получить Легендарный Нож На Рэйф Как Выбить Нож Apex Legends Выпал Нож

Sorotan Kuliah Dato Dr Maza Seorang Peminum Arak Meninggal Ketika Sujud Dalam Masjid

Pastel Baby Boomer Acrylic Nails Feat Tones Products

Sri Gandham Plant

Enkokilish Season 4 Ep 5

Butangerang Misis Paiyak Iyak Pa Sa Bitag Kp

Donald Glover Aka Childish Gambino Freaks And Geeks Live Rock The Bells

Minecraft Playing With Subscribers Let S Get 400 Subscribers

Jumbo Worship Medley

Maleficent Die Dunkle Fee 3D Trailer Minipods Hd

Zigana 36 Turkey Testing In Parachinar

Minecraft Wojownicy Dusz 2

Killer T Live In Cyprus

Fiesta Online Ein Nagel Im Schrein Xd

Part 1 Blood Relation Reasoning Tricks For Wbcs Ssc Railway Ibps In Bengali

Umgidi Wamanazaretha Umswenko On Point

Siyanda Maphumulo Gonzo Just To Prove A Point

Nkauj Neeb Xyooj Yias Vaj Wv Txhiaj Tshav Pob Vk Hais Kho Siab Heev Nawb

Seafight De4 Rabattgilde Saladin

H R Giger Bar Chur Switzerland Hd

315X3 Bench Press

Hatua Kwa Hatua Jifunze Hapa Jinsi Ya Kunyonya Uke Wa Mpenzi Wako Hadi

Re Pierced My Tongue

Vlog 013 Zahnschmerzen Wurzelbehandlung Am Tag Der Deutschen Einheit

Haktos Guide To Burning And Attacking Everything

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

1. Зажигание.
2. Система запуска ДВС.
3. Правый вентилятор радиатора.
4. Аналогичный левый вентилятор.
5. Работа топливного насоса.
6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.
