Съемник для шрусов своими руками

Любому автомобилисту, проводившему ремонт ШРУСов (шарнир равных угловых скоростей или «граната»), знакома проблематичность и сумбурность данного процесса. Виной тому достаточно большие габариты и сложность конструкции шарнира. Вдобавок ко всему обилие смазки и загрязнённость поверхностей может и вовсе отбить желание проводить ремонтные мероприятия по замене «гранаты» или её составных элементов. Для упрощения подобных процедур были придуманы специальные съёмники ШРУСов, активно применяемые многими автомобилистами при ремонте.

Съёмник ШРУСа: принцип действия и его необходимость

Бывает, что необходимо заменить не полностью целый ШРУС, а переднюю его часть или наружный пыльник. В таком случае резонность полного демонтажа привода «гранаты» ставится под вопрос. Большинство опытных автомобилистов в подобных ситуациях выбирают частичную разборку ШРУСа, то есть снятие его наружной части. Иногда подобное мероприятие довольно-таки трудно осуществить без специальных приспособлений – съёмников, которые в разы облегчают процесс, делая его менее трудоёмким и сумбурным.

Съёмник ШРУСа представляет собой сдавливающий и вытягивающий механизм. При помощи одних болтов устройство фиксируется на открытой части вала, а при помощи других внутренняя часть гранаты выталкивается наружу. Для более чёткого представления о принципе действия съёмника изучите изображение ниже.

Несколько движений гаечным ключом при использовании съёмного приспособления ШРУСа помогают, как говорится, убить сразу несколько зайцев:

снизить риск поломки «гранаты» и окружающих её элементов до нуля, что может случиться при использовании кустарных способов ремонта (молоток, монтировка и т. д.);
облегчить процесс ремонт;
сделать процедуру, особо не пачкаясь;
провести замену быстро и качественно.

Как видите, прибор для снятия шарниров равных угловых скоростей – очень эффективен для частичного ремонта детали (замена наружной части или пыльника, к примеру).
Покупные приспособления

Стоит отметить, что помимо съёмников для наружной части ШРУСа, имеются подобные устройства и для внутренней «гранаты», и универсальные (подходящие для обоих вариантов ремонта). Если для первого случая сделать своими руками прибор вполне реально, то вот для снятия внутреннего шарнира это очень сложно. В таком случае проще прибегнуть к покупке уже готового прибора из автомагазина.

Справедливости ради отметим, что в этом аспекте проблем точно не будет. Практически каждый автомагазин имеет в своём ассортименте съёмники ШРУСов. Ценовая категория данной продукции варьируется в широких пределах, так как стоимость прибора зависит от качества используемых металлов и его надёжности. Более того, при желании можно найти не только съёмник для снятия ШРУСа (разных его частей), но и съёмник хомутов ШРУСа, который иногда просто необходим при ремонте.

При выборе и покупке съёмного приспособления для «гранат» стоит придерживаться простых рекомендаций:

Предварительно изучив отзывы о тех или иных съёмниках или производителях в интернете, можно быстро и без рисков сделать правильный выбор.
Не покупайте самые дешёвые приспособления (100-300 рублей), так как зачастую они сделаны из металлов низкого качества и являются «разовыми». Нередко подобные съёмники ломаются в процессе ремонта.
Однако и слишком дорогие приборы брать не стоит, ведь в большинстве своём накрутка идёт за бренд (исключая многофункциональные универсальные съёмники).

Придерживаясь советов выше, вы гарантировано не ошибётесь и сделаете правильный выбор.

Как сделать съёмник ШРУСа самостоятельно

Способов изготовления съёмных приспособлений для гранат огромное количество. Каждый из них по-своему хорош и удобен, однако общий принцип их построения прост. Для изготовления большинства съёмников понадобится помощь токаря, который в течение получаса сумеет сделать приспособление.

Чтобы понять, как сделать съёмник ШРУСа своими руками, ознакомьтесь со схемами/изображениями и видеоматериалом, представленными ниже:

Опции темы

Поиск по теме

съёмник наружних шрусов без демонтажа.

вот что попалось на глаза, вроде как вещь актуальная для любителей самим повозится с авто.

давно взял такой. ска ни разу ещё не пользовался )))
ка на рис 7

Теперь буду знать на кой он )))

давно взял такой. ска ни разу ещё не пользовался )))
ка на рис 7

Теперь буду знать на кой он )))

рублей 100 может меньше даже

погуглил.
в основном встречается такая конструкция.

на куй его покупать? там дрели и обезьяны хватит что-бы его сделать.

часто быстрее купить если оно стоит мало, чем тратить время на поиски железяк и их обработку.
а так да, примитивно всё.

погуглил.
в основном встречается такая конструкция.

Читать еще: Не качает бензонасос на газели инжектор

там суть в чём? что выталкивать с вала надо за внутеннию обойму. (если менять пыльник) т.к. при съёмнике что ты нарыл нагрузка будет на шарики и рабочие поверхности шруса. но это уже пол съёмника останется полукольцо (6), и заточить под клин деталь та что снизу на твоём фото.

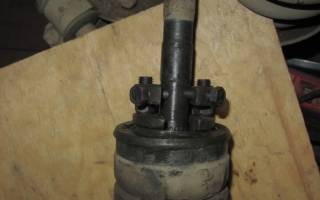

Привет всем заинтересованным в теме. С вами тюнинг-ателье “Из спичек и желудей” и сегодня я расскажу вам, как сделал съёмник наружных ШРУСов из подножного хлама, бесплатно, без смс и регистрации. Возможно мой опыт окажется кому-то полезен и натолкнёт на мысли.

В процессе масштабного ремонта таза понадобилось мне привести в достойный вид приводные валы, а именно выполнить полный комплекс работ по обслуживанию: оценить износ шарниров и их пригодность к дальнейшей эксплуатации, заменить потрескавшиеся пыльники, смазку, зачистить всё и покрасить. Для всех этих операций шарниры с валов нужно снять. И вот тут начинается интересное. Можно по старинке через надставку сбивать кувалдой, можно применить разного рода съёмники. В силу того, что ни помощников, ни мощного верстака с тисами в наличии нет, первый способ отпал сам собой. Три из четырёх шарниров нормально снялись традиционным и простым разжимным съёмником из двух разрезных колец, четвёртый же решил оказать отчаянное сопротивление. Усилия зажима упора на валу не хватало — вместо обоймы, как следовало бы, от усилия по валу съезжал упор. Дважды срывал прижимные болты, не остановил его даже выступ под пыльник — вместо того, чтобы упереться в него, съёмник наполз на него, смяв более прочные болты и потянув резьбу уже в железке. После организации более надёжного упора, от дикого усилия в итоге сорвалась резьба распорных болтов. ШРУС остался непоколебим и как бы усмехался.

В продаже имеются универсальные съёмники наружных ШРУСов, стягивающие шарнир его же собственной гайкой или болтом. Эта конструкция и принцип работы и легли в основу самоделки, а на сэкономленные деньги можно купить ещё запчастей.

Что собой представляет съёмник для ШРУСа

Съёмник ШРУСа: принцип действия и его необходимость

снизить риск поломки «гранаты» и окружающих её элементов до нуля, что может случиться при использовании кустарных способов ремонта (молоток, монтировка и т. д.);
облегчить процесс ремонт;
сделать процедуру, особо не пачкаясь;
провести замену быстро и качественно.

Читать еще: Панель управления дэу матиз описание фото

При выборе и покупке съёмного приспособления для «гранат» стоит придерживаться простых рекомендаций:

Предварительно изучив отзывы о тех или иных съёмниках или производителях в интернете, можно быстро и без рисков сделать правильный выбор.
Не покупайте самые дешёвые приспособления (100-300 рублей), так как зачастую они сделаны из металлов низкого качества и являются «разовыми». Нередко подобные съёмники ломаются в процессе ремонта.
Однако и слишком дорогие приборы брать не стоит, ведь в большинстве своём накрутка идёт за бренд (исключая многофункциональные универсальные съёмники).

Придерживаясь советов выше, вы гарантировано не ошибётесь и сделаете правильный выбор.

Как сделать съёмник ШРУСа самостоятельно

Надежный простой съемник для подшипников своими руками

В этой инструкции вы узнаете, как сделать простой, мощный съемник, который будет всегда вас выручать в сложной ситуации. Для его сборки понадобится кусок толстостенной трубы и толстая стальная пластина. При желании вы сможете сделать себе несколько штук таких съемников для изделий различных размеров. Рассмотрим по порядку, как же сделать такое приспособление.

Материалы и инструменты, которые использовал автор:
Список материалов:
– толстостенная труба;
– толстая стальная пластина;
– болт и гайка (побольше);
– металлический стержень (из него делается ручка);
– краска.

Список инструментов:
– сварка ;
– болгарка (отрезной диск, металлическая щетка, а также шлифовальный диск);
– дрель с битами большого размера или сверлильный станок;
– токарный станок, отрезной станок (не обязательно).

Процесс изготовления съемника:

Шаг первый. Подготавливаем основную часть
В качестве основной части съемника выступает кусок стальной толстостенной трубы, он работает как рама. Если труба будет недостаточно прочной, а нагрузки большими. Ее запросто может согнуть. Толщина стенок трубы должна быть как минимум 3 мм.

Отрезаем от трубы нужный кусок, автор использует для этого отрезной станок, но все можно сделать и болгаркой. Теперь начинается самое сложное, в трубе нужно вырезать окно. Это можно сделать при помощи болгарки, это долго, но вполне осуществимо.

Шаг второй. Изготавливаем верхнюю и нижнюю опоры
Для верхней опоры автор решил использовать максимально толстую листовую сталь. Вырезаем круг нужного диаметра. Автор для работы использует болгарку, сперва вырезаем «многоугольник», а потом с помощью шлифовального круга доводим его до идеала.

Аналогичным образом вырежьте и другой круг. Тут автор использовал сталь чуть тоньше, но лучше таким не рисковать, так как нагрузки на обе опоры примерно одинаковые.

В завершении вам нужно доработать опоры. В верхней опоре нужно просверлить отверстие под болт. Сперва сверлим небольшое отверстие дрелью, а потом рассверливаем до нужного диаметра. Автор для этих целей использовал токарный станок.

Что касается нижней опоры, то в ней по центру тоже сверлим отверстие, по диаметру оно должно быть немного больше, чем диаметр осей, с которых вы думаете снимать подшипники. Потом вырежьте к этому отверстию фигуру в виде треугольника. Опоры готовы, идем дальше!

Приварив опоры, теперь нужно закрепить гайку. Заворачиваем в нее болт и вставляем в отверстие. Хорошенько привариваем гайку, но старайтесь не перегревать, так как металл может стать мягким. Автор крепит гайку сверху, но я рекомендовал бы ее крепить изнутри, так она будет опираться на опору, а сварочный шов на разрыв может оказаться не слишком надежным.

В завершении вам останется закрепить ручку, для этого автор использовал резьбовой стержень. С помощью ручки будет удобно снимать подшипники, которые сидят не слишком жестко. В другом случае вы всегда можете использовать гаечный ключ.

Ну что, проверим? В качестве испытаний автор пробовал снимать подшипники с якоря дрели и так далее. Теперь все делается легко и при этом гарантированно, что вы не повредите изделие. Помимо подшипников снимать этим приспособлением можно также различные втулки и прочие подобные детали. Если ось окажется слишком тонкой, под снимаемый подшипник можно придумать проставку, которая будет упираться в основу съемника. Ну, или вы можете сделать отдельный съемник для мелких деталей, собирается то он легко.

Читать еще: Сальник первичного вала нива шевроле

Перед снятием рекомендуется смазать ось маслом или WD-40, так дело пойдет быстрее. На этом все, удачи и берегите себя!

Замена пыльника ШРУСа – осваиваем операцию в своем гараже

Замена пыльника ШРУСа без снятия ШРУСа вызывает огромный интерес практически у всех автомобилистов, ведь это упрощает работу в разы, но сделать это непросто. Основная функция шарниров равных угловых скоростей (ШРУСов) – передача крутящих моментов мотора от КПП к ведущим колесам даже при углах, достигающих 70 градусов относительно оси, и обеспечение их равномерного вращения.

Замена пыльника ШРУСа – значение детали и ее исправности

В основном, эти шарниры применяются в системе привода управляемых колес легковушек с независимой подвеской, реже в передних мостах и задних колесах внедорожников. Пыльником ШРУСа называется специальный защитный чехол, выполненный из резины в виде гофрированной трубы. Из названия можно сделать вывод, что данный элемент защищает узел от попадания пыли и грязи.

С учетом того, что ШРУС является достаточно сложной деталью, которая во много раз капризнее той же шаровой опоры, следить за ним надо намного тщательнее. Попадание в него пыли может привести к возникновению так называемого хруста, и тогда уже пути назад нет, так как данная деталь восстановлению не подлежит, максимум, что можно сделать, так это немного отсрочить время выхода ее из строя.

Когда нужна замена пыльника наружного ШРУСа?

Понять, нужна ли замена пыльника наружного ШРУСа, можно следующим образом. Для этого необходимо до упора вывернуть колеса в нужную сторону и заглянуть за переднее колесо. В центре него находится гофрированная резинка, и она должна быть без повреждений, на ней также не должно быть следов смазки, в обратном случае пыльник ШРУСа следует заменить в срочном порядке.

На пыльнике может быть трещина, это еще не является критической ситуацией, но жить такому элементу осталось очень недолго, поэтому стоит поехать в магазин и купить новую защиту для ШРУСа.

Проигнорировав такой вроде бы незначительный момент, в дальнейшем можно сильно пожалеть, так как через трещины в пыльники попадает грязь, песок, вода, пыль и т.д., что способствует образованию на деталях ШРУСа выработки, а это, в свою очередь, приводит к хрусту, и деталь необходимо менять целиком. Проверить ШРУС, не осматривая, можно, для этого вам необходимо проехаться по дороге с крутыми поворотами, и если на поворотах вы услышите характерный звук, значит, узел не исправен.

Приспособление для замены пыльников ШРУСа своими руками

Заменить эту деталь своими руками вполне возможно. Первым делом стоит подготовить приспособление для замены пыльников ШРУСа: мощные ключи, чтобы ослабить гайку ступицы, так как она затянута слишком хорошо, обычный инструмент может не справиться, масло для КПП, домкраты, и, конечно же, сам пыльник. Далее необходимо развальцевать края ступичной гайки и затем ослабить ее.

Теперь ослабляем колесные болты, поднимаем кузов с помощью домкратов и снимаем колесо. Полностью откручиваем гайку ступицы. Затем необходимо отвинтить два болта, посредством которых нижняя шаровая опора крепится к поворотному кулаку. Для дальнейшей работы нужно повернуть рулевое колесо в противоположную сторону (например, замену проводите с левой стороны, тогда руль выкручивается до упора вправо).

Поворотный кулак необходимо оттянуть со стойки так, чтобы шлицевая часть вышла из ступицы. Лучше всего данную процедуру проделывать вдвоем, но, если вы не жалуетесь на нехватку сил, тогда можно попробовать и самому. ШРУС снимается со шлицов, здесь уже в одиночку не справиться, так как один держит привод, другой же должен через мягкую проставку бить молотком по обойме. Учтите, что ни в коем случае нельзя бить по самому ШРУСу, потому что это приведет к его выходу из строя.

Сняв деталь, необходимо ее промыть в керосине или же бензине, а потом заполнить новой смазкой. Теперь надеваем на привод новый пыльник, накручиваем ступичную гайку на конец ШРУСа, затем приставляем его к приводу и насаживаем до упорного кольца, бить следует через деревянный брусок. И последним делом надеваем хомуты, работа закончена.
