Для исправной работы двигателя необходимо регулярно менять расходные материалы. В статье рассматриваются причины, по которым выполняется замена сальника распредвала ВАЗ 2109, сколько стоит распредвал, а также дается подробная инструкция по замене. Кроме того, в статье есть видео, демонтирующие процесс замены.

Где находится?

Сальник представляет собой резиновое кольцо на металлической основе. Основное назначение резинового манжета – не допустить протекания масла, а вспомогательное – защитить узел от попадания грязи, пыли и влаги при достаточной затяжке болтов. Сальник стоит на распредвале сразу за его шкивом. Резиновая прокладка может быть причиной стука при работе мотора.

Расположение сальника за шкивом

Причины и признаки неисправности

Сколько времени прослужит сальник, зависит от условий, в которых эксплуатируется автомобиль, затяжки болтов, натяжения ремня. Если у водителя спортивный стиль езды, то двигатель часто испытывает нагрузки, что приводит к их преждевременному износу составляющих.

Сальники следует менять:

при смене масла;
при обнаружении дефектов;
если обнаружены следы масла;
если стучит двигатель.

Кроме того, обязательно меняется манжета при замене штатного распредвала на спортивный.

Руководство по замене

Если установлено, что двигатель стучит из-за манжет, то необходимо их заменить.

В этом видео показывается, как устранить биение распредвала и заменить прокладку.

Инструменты

Для ремонта потребуется минимальный набор инструментов:

накидной ключ на «17»;
головка с удлинителем на «10»;
шлицевая (плоская) отвертка;
оправка для манжеты;
молоток.

Покупать новый расходник лучше оригинальный, от этого зависит, сколько он прослужит.

Необходимые инструменты для ремонта

Этапы

Процедура замены сальника распредвала на ВАЗ2109 состоит из двух этапов: снятия и установки. При снятии деталей следует запомнить порядок, чтобы соблюдать его при сборке.

Снятие

В первую очередь следует отключить питание автомобиля, сняв минусовую клемму с аккумулятора.
Далее нужно выставить положение поршня в первом цилиндра в ВМТ такта сжатия. Для этого следует выставить метки на коленвале и распредвале.
Теперь, ослабив затяжку болта крепления распредвала и натяжной ролик, можно снять ремень ГРМ.
Затем выкручиваем болт и снимаем шкив распределительного вала и шпонку.
С помощью отвертки или шила вынимаем сальник распредвала.

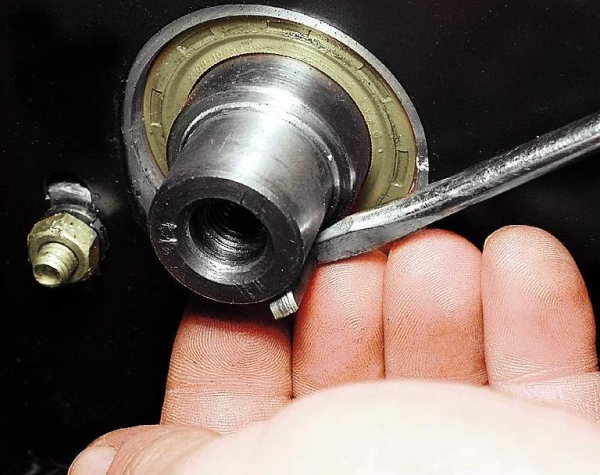

Момент вынимания манжеты распредвала отверткой

Установка

Перед тем как устанавливать новый расходник, нужно смазать его кромку моторным маслом.

Манжета распределительного вала

После окончания ремонта следует завести мотор и проверить его работу: не должно быть слышно никаких стуков, посторонних звуков.

Если двигатель стучит, значит нужно искать причину стука и устранять неполадку, возможно, нужно выполнить затяжку болтов.
