Тугое рулевое управление на ваз 2107

Регулировка рулевого механизма ВАЗ 2107

Одним из основных устройств автомобиля, отвечающий за управление является редуктор. У автомобиля ваз 2107 он выполнен в виде кардана. Карданный вал наиболее надежен для водителя, так как в результате лобового столкновения, он складывается, не нанося вреда.

Неисправности редуктора рулевого механизма.

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы — наличие смазки. Скрипы или посторонние звуки в конструкции — это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

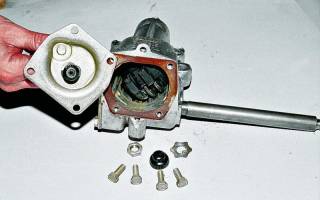

Рулевой редуктор ВАЗ 2107

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Проверка рулевого редуктора.

После регулировки рулевого редуктора автомобиля ваз 2107, возможно осевое смещение руля. Его можно обнаружить, если передние колеса поставить в прямолинейное положение и в этот момент дернуть рулевое колесо вверх, в этом случае вал сместится.

Для исправления дефекта достаточно подложить под крышку редуктора пару прокладок.

Если люфт не исчез, то необходимо поменять все детали редуктора либо вала полностью.

Общие данные о рулевом управлении автомобиля ВАЗ 2107

↑ Последовательность диагностики системы управления

При появлении неисправностей в рулевом управлении (стуки, повышенный свободный ход рулевого колеса или, наоборот, его тугое вращение и т. д.) осмотрите детали рулевого управления. Осмотр проводите на эстакаде или в смотровой канаве в следующем порядке.

Очистите от загрязнения детали рулевого привода и картер рулевого механизма. Установите колеса в положение, соответствующее движению по прямой.

Поворачивая рулевое колесо в обе стороны, убедитесь в том, что:

свободный ход рулевого колеса не превышает 5° (при замере по ободу колеса не более 18–20 мм);
в шарнирах, соединениях и рулевом механизме не возникает стуков;
крепление картера рулевого механизма и кронштейна маятникового рычага прочно (при необходимости подтяните резьбовые соединения);
в шаровых шарнирах тяги и в кронштейне маятникового рычага отсутствует свободный ход, а вал червяка не перемещается в осевом направлении;
усилие поворота рулевого колеса (при установке передних колес на гладкой плите) не превышает 196 Н (20 кгс).

Поворачивая регулировочные муфты боковых тяг, убедитесь в надежности затягивания их хомутов.

Проверьте состояние шаровых шарниров и защитных колпачков, как указано ниже.

↑ Схема рулевого управления ВАЗ-2107

1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — подшипник верхнего вала рулевого управления; 12, 19 — кронштейн крепления вала рулевого управления; 13 — труба кронштейна крепления вала рулевого управления; 14 — верхний вал рулевого управления; 15 — картер рулевого механизма; 16 — промежуточный вал рулевого управления; 17 — облицовочный кожух вала рулевого управления; 18 — рулевое колесо; 20 — фиксирующая пластина передка кронштейна; 21 — стяжной болт крепления карданного шарнира; 22 — лонжерон кузова.

Читать еще: Установка компрессоров на автомобиль

↑ Проверка шаровых шарниров рулевых тяг

Прежде всего проверьте перемещение наконечников тяг вдоль оси пальцев. Для этого, используя рычаг и опору, переместите наконечник параллельно оси пальца.
Осевое перемещение наконечника относительно пальца должно быть 1–1,5 мм. Такое перемещение свидетельствует о том, что вкладыш пальца не заклинен в гнезде наконечника тяги и перемещается вместе с пальцем, сжимая пружину. Шарнир с заклиненным вкладышем замените.
Покачивая рулевое колесо в обе стороны, на ощупь проверьте отсутствие свободного хода в шарнирах рулевых тяг. Если ощущается свободный ход в шаровом шарнире, замените наконечник тяги или рулевую тягу в сборе.
Проверьте состояние защитных колпачков шаровых шарниров рулевых тяг.
Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически не ограничен. При попадании в шарнир влаги, пыли и т. д. происходит преждевременный износ его деталей.

Колпачок необходимо заменить, если он имеет трещины, разрывы, а также, если смазка проникает наружу при сдавливании его пальцами рук.

Регулировка рулевого механизма ВАЗ 2107

Неисправности редуктора рулевого механизма.

Рулевой редуктор ВАЗ 2107

Поэтапная регулировка червячного редуктора.

Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Проверка рулевого редуктора.

Для исправления дефекта достаточно подложить под крышку редуктора пару прокладок.

Если люфт не исчез, то необходимо поменять все детали редуктора либо вала полностью.

Читать еще: Смазка для контактов авто

Тугое рулевое управление на ваз 2107

Все зависит, при каких обстоятельствах руль стал тяжелым. Если никаких работ с рулевым управлением и передней подвеской не производилось, никаких наездов на пень или камень не было, виновниками тугого вращения должны быть колеса, вернее, низкое давление в шинах.

Может, конечно, случиться, что вы не заметите, как масло покинет картер рулевого механизма, а без смазки рассчитывать на легкость вращения руля не приходится. Для контроля выверните пробку маслоналивного отверстия и проверьте наличие масла.

Если дефект возник после случайного наезда на препятствие, необходимо осмотреть рулевые тяги. Погнутые тяги обычно заменяют, реже правят, но в любом случае после ремонта регулируют установочные углы передних колес.

Возможен вариант, когда тугое вращение колеса обнаружилось после проведения профилактических или ремонтных работ. Достаточно потуже затянуть гайку оси маятникового рычага, и рулевое колесо станет тугим. Отвернув немного гайку, дефект устраняют.

Основные причины тугого вращения руля:

Неправильная регулировка зазора в зацеплении червяка с роликом

Проверить и при необходимости отрегулировать.

Возможно подтекание смазки через сальник или крышку рулевого механизма. Подтекание устранить и залить масло ТАД-17.

Проверить и при необходимости заменить или подтянуть корпус переключателя.

Неисправность можно обнаружить по характерному “писку” при проворачивании рулевого колеса. Отпустить гайку.

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту. Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника.
Проверка величины люфта выполняется следующим образом:

установить машину на ровную площадку;
проверить давление в шинах, при необходимости подкачать их;
выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески.

разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
плавно вращайте руль, пока напарник следит за положением передних колес;
как только колеса начнут смещаться, остановите вращение руля;
сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

не затянута центральная гайка крепления рулевого колеса на оси;
ослаблена гайка крепления рулевой колонки к редуктору;
не отрегулирован червячный редуктор рулевого механизма;
изношены втулки маятника рулевого механизма;
повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми.
Далее следует проверить состояние маятника и регулировку червячного редуктора.
Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.
Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Читать еще: Подойдет ли разболтовка 4 100 на ваз

выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
очистить крышку рулевого редуктора от грязи и масляных потеков;
снять защитный колпачок с регулировочного винта;
ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
затяните контргайку, удерживая регулировочный винт отверткой;
проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:
