Тормозная система автомобиля ваз 2107

Тормозная система ВАЗ 2107 — необходима доработка

Тюнинг отечественных авто обычно заканчивается изменениями внешнего облика автомобиля либо внутренней отделкой салона. Особенно часто можно встретить тюнинг авто ваз 2107. Тюнинг включает в себя множество различных изменений и дополнений, начиная со светодиодной подсветки автомобиля и заканчивая автоматической кнопкой запуска двигателя.

Можно заменить все заводские лампочки, поставить комфортабельные сидения, установить новый руль и т.д., но все это делается в целях комфорта и выделения из толпы. Однако серьезные автолюбители в первую очередь обязаны задуматься о безопасности своего авто.

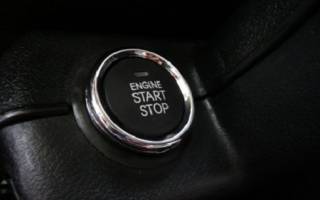

Кнопка запуска двигателя на ВАЗ 2107

Тормозная система ВАЗ 2107

Ни для кого не секрет, что предусмотренные системы безопасности автомобиля ваз 2107 не претерпели существенных доработок со времен первого выпуска авто. Ни подушек безопасности, ни соответствующей электроники в таком автомобиле не предусмотрено. Получив такую машину в свои руки, первым делом нужно проверить тормоза. Фактически, системы безопасности автомобиля основываются на тормозных качествах машины.

Краш-тест

Как показывают краш-тесты отечественных автомобилей, не имеет смысла рассчитывать на сам кузов автомобиля. Лобовое либо боковое столкновение с препятствием уже при скорости 64 км/час сделают из «семерки» гармошку.

Таким образом, пространство для водителя или пассажиров совсем не остается. Несмотря на всю «небезопасность», ваз 2107 весьма популярен среди владельцев авто. Благо, что запчасти для тюнинга авто отечественного производства сейчас найти не составит труда и можно без проблем модернизировать автомобиль.

Устройство тормозного механизма «семерки»

Система предназначена для плавной или же экстренной остановки. Как мы уже определили, она является главной системой безопасности, а эксплуатация автомобиля запрещается даже при обнаружении малейших неисправностей.

В классической тормозной системе, педаль крепится на одной оси с педалью сцепления и снабжена возвратной пружиной. В этом механизме вмонтирован датчик включения задних ламп стоп-сигнала.

Затем идет главный тормозной цилиндр. Он крепится в моторном отсеке к кузову двумя болтами и имеет рабочие контуры торможения для передних и задних колес.

Сейчас можно встретить вакуумные усилители для снижения прилагаемых усилий на педаль. Приводом такого усилителя является штуцер. Он вмонтирован во впускном коллекторе, соединенный прорезиненным патрубком. В целях надежности, передний контур имеет по два штуцера на колесо, а задний контур по одному штуцеру.

Главный тормозной цилиндр ВАЗ 2107

Для передних колес используются поршневые дисковые тормоза. Их устанавливают для большей эффективности торможения, так как на передние колеса возлагается большая нагрузка, чем на задние.

Суппорт ВАЗ 2107

Задние колеса комплектуются барабанными тормозами. Конструктивно они гораздо проще дисковых. Как известно, их эффективность чрезвычайно мала, но вполне достаточна под автомобили с задним приводом. К тому же, заводу-изготовителю невыгодно ставить более дорогие дисковые механизмы. Так же в тормозах задних колес встроен механизм стояночного тормоза.

Задняя ступица ВАЗ 2107

Немаловажный механизм системы спрятан под днищем авто в задней части — это является регулятор перепада давления в системе. Такой механизм распределяет давление, которое создается в момент торможения между передним и задним контурами.

Регулятор перепада давления

Основные неисправности

Тормозная система сама по себе довольна простая, но некоторые ее элементы требуют повышенного внимания. Основные виды неисправностей:

• Уходит тормозная жидкость, в результате падает давление в системе. Если при предварительном осмотре протечка не найдена – необходимо проверить главный тормозной цилиндр. Отгибаем шумоизолирующий коврик, расположенный под педалью тормоза и осматриваем на наличие потеков в области резинового манжета главного цилиндра. Наличие потеков будет свидетельствовать о том, что причина найдена и требует разбора цилиндра с последующей заменой манжета. При наличии вакуумного усилителя необходимо снять главный тормозной цилиндр и провести осмотр.
• При отпускании педали тормоза автомобиль едет вяло. Причина: заклинивают задние или передние колодки. Заклинивающие колодки определяются путем проверки нагрева соответствующего колеса. Притрагиваемся к каждому диску – самый горячий и будет заклинивший. В случае, когда это передние колеса, то можно, предварительно сняв колесо, расшевелить тормозной цилиндр. Если не удастся, то придется заменить его новым. В случае с задними колодками, то необходимо будет заменить рабочий тормозной цилиндр.
• При нажатии на педаль не происходит торможения, но происходит при нескольких нажатиях подряд. Это может свидетельствовать о наличии воздуха в системе. Решение проблемы заключается в прокачке тормозов с целью удаления воздуха.
• Проблема с ручником. Чаще всего эта проблема возникает зимой. Проявляется она в том, что после продолжительной стоянки при отпускании ручника колеса остаются заблокированными. Причина — примерз трос стояночного тормоза. В процессе его эксплуатации туда попадает влага, а зимой замерзает. При сильном повреждении кожуха его придется заменить.

Схема главного тормозного цилиндра

Замена тормозных дисков своими руками

Замена передних дисков

Замена тормозных дисков необходима, когда его толщина менее 9,5-11 миллиметров. При изнашивании колодок поршни могут выходить из своих посадочных мест и создавать перекос. Второй причиной для замены может быть неравномерный износ и глубокие риски.

Большая выработка на диске ВАЗ 2107

Такие проблемы увеличивают износ тормозных колодок и уменьшают эффективность торможения. В этих случаях диски необходимо заменить. Их своевременная замена является залогом вашей безопасности.

Снимаем колесо и суппорт с тормозными колодками. Для этого откручиваем две направляющие шпильки.

Направляющие шпильки ВАЗ 2107

Далее снимаем промежуточное кольцо и изношенный диск.

Снимаем диск ВАЗ 2107

После этого новый диск устанавливается в обратном порядке.

Как начать заниматься тюнингом вы узнаете в нашей статье!

Выбор акустики — всегда непростая задача. Для авто — тем более. По https://avtopolza.ru/tyuning/podbiraem-akustiku-v-mashinu/ ссылке есть информация которая вам поможет!

Замена задних барабанов

Замена заднего тормозного барабана сложнее, чем переднего, но вполне осуществима самостоятельно.

Для этой замены также снимаем колесо и откручиваем две направляющие шпильки.

Задний барабан ВАЗ 2107

Иногда барабан прикипает к посадочному месту. Снять его становиться проблематично. Снимая, может отколоться часть бортика. Для его срыва есть следующий метод: запускаем двигатель, затем включаем первую передачу и, нажав на тормоза, отпускаем сцепление. Диск при этом срывается.

Сильный износ трущейся поверхности колодками также все усложняет. Для снятия берем деревянный брус и молоток. Нанося не сильные удары, барабан должен сойти.

Снятие заднего барабана ВАЗ 2107

Снимаем его, как только он начинает сходить.

Задние колодки ВАЗ 2107

Осматриваем тормозной барабан и при серьезных повреждениях заменяем его новым.

В завершении следует отметить, что достаточно совершать регулярную проверку и своевременный ремонт всей тормозной системы и вам не нужно будет беспокоиться о надежности и безопасности вашего автомобиля.

Как сделать прокачку тормозов на ВАЗ-2107

Порой возникают обстоятельства, когда система в ВАЗ-2107 работает непродуктивно или имеет место утечка тормозной жидкости (далее – ТЖ). В таких ситуациях необходимо незамедлительно заняться ремонтов. Работу впору произвести своими силами. Для этого понадобится заранее подготовить приборы и изучить инструкцию.

Безопасность любого автомобиля, и ВАЗ-2107 не исключение, непосредственно зависит от эффективной работы тормозной системы. Когда в ней появляются неполадки либо производится ремонт, необходима прокачка тормозов. Для того чтобы система находилась в исправном состоянии, важно владеть знаниями, а именно как проявляются повреждения и что становится их причиной.

Мягкая и тугая педаль тормоза

Нормальное положение педали тормоза модели 2107 – когда при нажатии нет рывков или провалов, причем не приходится прилагать усилия. Вместе с тем в ходе эксплуатации машины автовладельцы порой сталкиваются с тем, что тормозная педаль совсем иначе проявляется, то есть становится чересчур тугой либо же мягкой. Подобные проявления недопустимы и сигнализируют о наличии проблем в тормозной системе. Следовательно, требуется произвести оперативный ремонт. Зачастую педаль приобретает мягкость, когда завоздушена система. Такое явление также называют провалом. Повреждение впору устранить путем прокачки тормозов, то есть необходимо из системы удалить скопившийся воздух. Последний мог попасть в силу таких причин:

• недостаточно ТЖ в расширительном бачке;
• нарушена герметизация в системе торможения;
• повреждение в тормозном цилиндре.

Вместе с тем имеет место ситуация, когда при нажатии на педаль требует избыточного усилия, в чем виновен вакуумный усилитель (ВУ). Этот механизм образует разрежение в коллекторе (впускном). На то, что педаль является тугой, указывает ряд причин:

• забился воздушный фильтр ВУ, следовательно, надо его заменить;
• клинит клапанный корпус ВУ; следует заменить вакуумный усилитель;
• повреждена диафрагма ВУ; требуется замена ВУ;
• износ наконечника ВУ; нужна замена наконечника;
• неправильная работа обратного клапана в ВУ; его стоит заменить;
• нарушена герметичность; следует заменить ВУ либо обратный клапан;
• повреждение шланга, соединяющего впускной коллектор и ВУ, или ослаблена затяжка хомута в нем;
• повышение размеров цилиндрах манжет в тормозных цилиндрах; это бывает при использовании ТЖ плохого качества.

Прокачка тормозов: инструкция пошаговая

Для лучшей прокачки тормозов «семерки» понадобится помощник. Один будет находиться под машиной и заниматься тормозными цилиндрами, другой в это время нажимает на педаль тормоза в салоне машины. В работе пригодятся такие инструменты:

• головка на 8 и 10 накидная;
• головка на 8 и 10 рожковая либо для тормозных трубок;
• прозрачная тара для отработки;
• шланг нужного диаметра.

Прокачка начинается с дальней шины от ГТЦ, следовательно, стартуют с:

• правой задней шины;
• левой задней;
• правой передней;
• левой передней.

Чтобы прокачать тормозные устройства задних шин, следует спуститься под машину. Вся работа, связанная с передними тормозами, осуществляется после заранее выполненного демонтажа шин. В другом процедура идентична:

1. Снять со штуцера тормозного цилиндра защитный колпачок. Затяжку штуцера чуть ослабить ключом на 8 и 10 мм.
2. Шланг состыковать со штуцером, противоположный конец отправить в емкость.
3. Нажимать на тормозную педаль, пока не появится жесткость, и удерживать так в нажатом виде.
4. Открутить штуцер на половину оборота. ТЖ начнет вытекать из шланга, педаль вдавлена в пол. Педаль не отпускать, пока не перестанет сочиться жидкость.
5. Завернуть штуцер и повторить процесс, пока из трубки не пойдет жидкость с воздухом.
6. Повторить манипуляции с остальными шинами автомобиля ВАЗ-2107. Чтобы прокачать передний тормоз, достаточно извлечь колесо.
7. В завершение прокачки закрыть штуцер резиновым колпачком. В ходе прокачки следует смотреть за уровнем жидкости, который находится в расширительном бачке. Важно, чтобы в системе не оказался воздух.

Сколько и какую жидкость тормоза необходимо залить в ВАЗ-2107

Система гидропривода отечественной 2107-й модели применяется тормозная жидкость DOT-4. Объем содержимого – 382 мл. Жидкость меняют или доливают необязательно во время ремонта. Она может понадобиться при попадании влаги либо изменении цвета. Преимущественно на «Жигулях» полная замена жидкости требуется каждые 3 года. Собственно процесс сводится к прокачиванию жидкости посредством системы.

Тормозные шланги: замена

Если автовладелец заметил подтеки, ставшие результатом износа резины, необходимо поменять тормозные шланги. Техлитература говорит, что шланги, установленные более 3 лет назад, использовать запрещено. Объяснение этому простое: во-первых, резина стареет, а во-вторых, сильнее подвержена деформации.

В автомобиле ВАЗ-2107 тормозные шланги находятся и спереди, и сзади. Эти компоненты ведут ТЖ к рабочим цилиндрам. Выяснив, что резиновая составляющая требует замены, предстоит запастись:

• отвертками;
• плоскогубцами;
• комплектом ключей;
• новым шлангом;
• тормозной жидкостью.

Замена тормозного шланга

1. Снять переднюю шину с нужной стороны, чтобы был удобный подступ к суппорту.
2. Вывернуть с обратной стороны болт, фиксирующий шланг, и достать его с медными шайбами.
3. Открутить шланг в участке фиксации к тормозной трубке.

В ходе ремонта шайбы заменяют новыми, так как их используют в виде уплотнителей. А, как известно, при демонтаже старых частей не исключено подтекание тормозной жидкости.

Задний шланг прикрепляется так же, только разница в том, что передний тормозной шланг фиксируется к суппорту болтом, задний – гайкой. Для разъединения трубки и шланга понадобятся ключи. Одним открутить нужно трубку, вторым – удерживать гайку гибкого компонента. Когда трубка немного ослабнет, с помощью плоскогубцев нужно достать стопор. Окончив демонтаж поврежденной запчасти, нужно выполнить установку новой. В конце процесса бачок следует наполнить ТЖ, а затем прокачать систему в ВАЗ-2107.

Тормозная система автомобиля ваз 2107

Проверка тормозной системы ваз 2107

В процессе эксплуатации автомобиля, согласно графику проведения планового технического осмотра, необходимо производить работы по проверке тормозной системы ваз 2107. Такие работы прежде всего нацелены на выявление нарушений в работе отдельных элементов системы и своевременная их замена или исправление недостатков в регулировке механизмов. Автомобиль необходимо загнать на яму или эстакаду. Для проведения планового технического осмотра тормозной […]

Тормозная жидкость по своим свойствам достаточно гидроскопична, то есть впитывает в себя влагу, поэтому воизбежание ухудшения качества тормозов, окисления внутренних поверхностей всех элементов тормозной системы, необходимо проводить замену тормозной жидкости на ваз 2107. Замену стоит выполнять согласно карте технического осмотра. Перечень необходимых действий для замены тормозной жидкости ни чем не отличается от ваших действий, производимых […]

Как прокачать тормоза на ваз 2107

Прокачивать тормоза на ваз 2107 необходимо в тех случаях, когда проводился какой-либо ремонт в результате которого произошла разгерметизация тормозной системы в целом или отдельного контура. Такая разгерметизация могла произойти в следствие ремонтных работ или в результате выхода из строя отдельных элементов системы. В случае разгерметизации одного из контуров, прокачивать можно только этот контур. Прокачку тормозов […]

Передние тормозные колодки ваз 2107

Передние тормозные колодки на автомобиле ваз 2107 необходимо менять в случае, когда толщина рабочей поверхности достигла критического значения в 1.5-2мм. Так же как и в случае с задними колодками, замену передних необходимо производить комплектом с каждой стороны единовременно, во избежание потери качества торможения. Для ремонтных работ потребуются: пассатижи с широким захватом или монтажные лопатки для […]

Задние тормозные колодки ваз 2107

Замену задних тормозных колодок на автомобиле ваз 2107 необходимо производить попарно, то есть с каждой стороны, иначе если колодки будут заменены только с одной стороны, может существенно снизится качество торможения и автомобиль будет заносить. Замену колодок производят в случае, когда толщина накладок становится меньше допустимой. Если толщина рабочей накладки меньше 2-3мм, то необходимо менять колодки. […]

Главный тормозной цилиндр ваз 2107

Главный тормозной цилиндр ваз 2107 крепится к шпилькам вакуумного усилителя на две гайки в подкапотном пространстве. Снятие и последующий ремонт производят в случаях, когда главный цилиндр вышел из строя полностью или требуется произвести любой другой ремонт, при котором его наличие будет мешать, например для снятия вакуумного усилителя. Для снятия цилиндра потребуется специальный ключ для штуцеров […]

Как проверить вакуумный усилитель ваз 2107

В большинстве случаев, неисправность вакуумного усилителя ваз 2107 сопровождается увеличением усилия нажатия на педаль тормоза. Вакуумный усилитель установлен в подкапотном пространстве автомобиля, с левой стороны, а крепление осуществляется в салоне автомобиля под рулевым колесом на четыре гайки. Усилитель не поддается ремонту и в случае выхода из строя заменяется на новый. Перед тем, как снимать вакуумный […]

Регулировка и установка вакуумного усилителя ваз 2107

После того, как вакуумный усилитель тормозов ваз 2107 снят с автомобиля и произведены необходимые ремонтные работы, можно приступать к установке, но сначало необходимо произвести регулировку усилителя, а именно шток привода главного тормозного цилиндра, то есть выставить необходимую величину его выступа относительно плоскости усилителя. Для регулировки вакуумного усилителя ваз 2107 потребуется штангенциркуль, пассатижи и гаечный ключ […]

Снятие вакуумного усилителя тормозов ваз 2107

Снятие вакуумного усилителя тормозов ваз 2107 выполняют в случае его выхода из строя, так как он не поддается ремонту и требует замены. В большинстве случаев, основная причины выхода из строя вакуума сводится к нарушению целостности мембраны, то есть она рвется. Мембрана, через рычаг в момент отжима педали тормоза, создает вакуум во внутренней полости усилителя, в […]

Замена тормозных дисков ваз 2107

Замену тормозных дисков ваз 2107 необходимо производить сразу на двух колесах, так как в противном случае может существенно снизиться эффективность работы передней тормозной системы. В процессе эксплуатации автомобиля происходит износ рабочей поверхности диска, его толщина постепенно уменьшается и в один прекрасный момент, если вовремя не осуществить замену, диск может лопнуть например при экстримальном торможение, а […]

Разборка тормозного суппорта ваз 2107

Тормозной суппорт ваз 2107 представляет из себя прочную металлическую кострукцию, служащая для крепления тормозных цилиндров. Сам по себе суппорт не поддается ремонту и его снятие выполняют в основном для замены заклинивших тормозных цилиндров или при выполнение какого-либо другого ремонта, при котором его наличие будет мешать работать. Разберем процесс разборки тормозного суппорта на примере замены рабочих […]

Разборка тормозного механизма переднего колеса ваз 2107

Тормозной механизм переднего колеса ваз 2107 представляет из себя систему, совокупная работа элементов которой обеспечивает эффективное торможение автомобиля. На автомобиле ваз 2107 на передней паре колес установлены дисковые тормоза, которые состоят из: Тормозной диск. Тормозной супорт в сборе с тормозными цилиндрами. Тормозные колодки. Для разборки тормозного механизма передних колес ваз 2107 потребуется специальный ключ для […]

Регулировка выключателя стоп сигналов ваз 2107

Задние стоп сигналы служат для оповещения других участников дорожного движения о вашем намерение снизить скорость автомобиля путем блокировки колес. Периодически в процессе эксплуатации автомобиля необходимо производить регулировку выключателя стоп сигнала ваз 2107. Так же регулировку необходимо проводить в случае замены самого выключателя стоп сигнала или при любых других ремонтных работах, в следствие которых были сбиты […]

Замена передних тормозных шлангов ваз 2107

Замена передних тормозных шлангов ваз 2107, как и в случае с задними, производится в случае их пробоя или растрескивания в результате длительной эксплуатации, в результате чего произошла утечка тормозной жидкости и снижение качества торможения. Для замены шлангов потребуется специальный гаечный ключ для тормозных трубок, чистая тормозная жидкость. Снимаем переднее колесо со стороны, где будет производится […]

Замена тормозного цилиндра ваз 2107 заднего колеса

В случае появления течи тормозной жидкости, которая проявляется в виде появления подтеков с внутренней стороных задних колес, необходимо производить замену тормозного цилиндра ваз 2107. Течь могла образоваться при повреждение резиновых манжет, так же замену тормозного цилиндра проводят и при заклинивание тормозных поршней. Для выполнения работ потребуется помощью помощника, специальный ключ для тормозных трубок, чистая тормозная […]

Замена заднего тормозного шланга ваз 2107

Замена заднего тормозного шланга ваз 2107 производится в случае когда происходит его обрыв или рассыхание резины в процессе длительной эксплуатации в результате чего произошла утечка тормозной жидкости, попадание воздуха в систему и как следствие снижение качества тормозов. Ремонтные работы необходимо проводить на эстакаде или яме. Из необходимого инструмента потребуется специальный ключ для штуцеров тормозных трубок, […]

Замена тормозных трубок ваз 2107

Перед выполнением работ по замене тормозных трубок автомобиля ваз 2107 необходимо провести подготовительные работы в которые входит прежде всего очистка от грязи поверхности штуцеров трубок, а так же обработка резьбовых соединений специальным раствором для облегчения отворачивания гайки. Так же потребуется специальный гаечный ключ для тормозных трубок и тормозная жидкость для долива, так же потребуется пустая […]

Установка регулятора давления тормозов ваз 2107

После того, как регулятор давления тормозов снят с автомобиля и проведены необходимые ремонтные работы, его необходимо установить обратно и отрегулировать. Для установки регулятора давления тормозов ваз 2107 потребуются торцовые ключи на десять, тринадцать, а так же специальный ключ для тормозных трубок. Работы лучше всего выполнять на яме или экстакаде. Последовательность установки выглядит следующим образом: Закрепите […]

Снятие регулятора давления тормозов ваз 2107

Регулятор давления тормозов ваз 2107 предназначен для равномерного распределения давления тормозной жидкости по трубкам ведущим к левому и правому задним колесам в зависимости от загруженности задней подвески автомобиля. Регулятор давления расположен в нижней части автомобиля и соединен с задним мостом по средством торсионного рычага и тяги. Для снятия регулятора давления потребуется помощь помощника, специальный ключ […]

Разборка стояночного тормоза ваз 2107

Разборка стояночного тормоза ваз 2107 необходима в тех случаях, когда выходит из строя трос ручника в следствие чего становится невозможным его регулировка, обычно такое происходит, когда трос достаточно сильно вытягивается в процессе эксплуатации. Так же разборка необходима и в случаях механических повреждений отдельных элементов механизма стояночного тормоза. Стояночный тормоз ваз 2107 состоит из: Ручка с […]

Стояночный тормоз ваз 2107 — регулировка

Стояночный тормоз ваз 2107 необходим для блокировки колес и используется во время стоянки автомобиля на различных уклонах. Хорошо отрегулированный ручник должен удерживать автомобиль в неподвижном состояние при выдвижение ручки ручника на 5-7 зубцов и при уклоне в 25%, в противном случае требуется регулировка. Регулировку стояночного тормоза необходимо проводить при условие хорошего технического состояния задних тормозных […]

Тормозная система ВАЗ-2107: схема, устройство, ремонт

Крайне важную роль играет тормозная система ВАЗ-2107 в автомобиле. С ее помощью происходит остановка машины. От эффективности торможения зависит все. Своевременная остановка автомобиля необходима для предотвращения столкновения или наезда на препятствие. От того, насколько хорошее состояние у элементов системы тормозов, зависит ваша безопасность. Поэтому можно сделать вывод о том, что этому вопросу следует уделять максимальное внимание. И на заметку любителям тюнинга: тормозная система рассчитана на нагрузки, которые создаются двигателем. Следовательно, при увеличении мощности мотора необходимо усиливать суппорты, увеличивать площадь соприкосновения колодок с дисками.

Суппорты передних колес

А теперь более подробно обо всех элементах системы. Немного не по порядку, но все же. Суппорты передних колес – это механизмы, которые сжимают и разжимают колодки.

Передняя тормозная система ВАЗ-2107 состоит из двух суппортов – на каждом колесе по одному. Они изготовлены из алюминия, но не полностью. Внутри расположен большого диаметра поршень, который плотно прилегает к корпусу. За счет этого исключается возможность вытекания тормозной жидкости. Кстати, если такое явление наблюдается, то ремонтировать суппорт смысла нет, его проще заменить новым.

Крепление суппорта переднего тормозного диска производится при помощи двух болтов к ступице. В целях обеспечения безопасности необходимо, чтобы эти болты не смогли выкрутиться. Для этого они фиксируются металлической пластиной.

Установка суппорта произведена таким образом, что внутри располагаются колодки. Своим основанием они упираются в корпус (внешняя колодка) и поршень. Асбестовое покрытие их направлено в сторону металлического тормозного диска. Внутри корпуса суппорта находится жидкость, которая поступает туда через резиновый шланг. В корпусе также предусмотрено отверстие, в котором находится специальный штуцер для проведения прокачки системы.

Суппорты задних колес

На задней оси тормозная система автомобиля ВАЗ-2107 имеет классическую схему, как и на большинстве автомобилей. Стоит отметить, что около 75% торможения осуществляется передними колесами. Задние лишь немного подтормаживают. По этой причине завод-изготовитель решил, что использовать дисковые тормоза не имеет смысла. Конечно, намного эффективнее оказывается использование дисков, а не стандартных барабанов. Но возникают мелкие трудности, связанные с реализацией нормального функционирования стояночного тормоза, – необходимость в монтаже дополнительного цилиндра в системе.

Но с завода автомобили ВАЗ-2107 шли именно с барабанными тормозами сзади. Несмотря на то что у них низкая эффективность, со своей основной задачей они справляются. Тормозная система ВАЗ-2107, неисправности которой устраняются довольно просто, работает при помощи регулятора давления, который монтируется около задней балки. С помощью такого прибора происходит контроль давления жидкости, поступающей в контур задних колес. Так как установлены колодки для барабанов, у них немного иной привод, нежели на передних колесах. Главная задача – развести в разные стороны колодки. Для этой цели в верхней части монтируется цилиндр, у которого имеется два поршня. С их помощью и происходит разжимание колодок.

Вакуумный усилитель тормозов

Без этого механизма тормозная система ВАЗ-2107, устройство которой рассматривается, была бы похожа на аналогичную, используемую ранее на “копейках”. Комфорт без вакуумного усилителя отсутствует полностью. Нажимать на педаль приходится с очень большим усилием, эффективность торможения на низком уровне, а все биения колодки о диск отдают вам в ногу. Но вот применение в системе этого агрегата позволило достичь высоких показателей. Установлен усилитель тормозов между педалью и штоком главного цилиндра.

Следовательно, происходит разрыв между вашей ногой и поршнем, который создает давление в системе. Это позволяет уменьшить усилие, прилагаемое к педали, во много раз. При этом эффективность торможения только увеличивается. Крепление вакуумного усилителя производится к перегородке между салоном и моторным отсеком автомобиля. На большинстве современных машин вакуумники имеют четыре шпильки, которые входят в отверстия на перегородке. Со стороны салона, под слоем шумоизоляции, вкручиваются гайки. Но сначала на шпильках устанавливаются граверы, чтобы при эксплуатации затяжка резьбового соединения не ослабла.

Главный тормозной цилиндр

Пожалуй, это основной элемент системы, так как с его помощью создается высокое давление в трубках. Как вы успели понять, именно за счет давления и происходит торможение – колодки разжимаются при движении суппортов. Тормозная система ВАЗ-2107, схема которой представлена в нашем обзоре, тоже включает в себя цилиндр. Он выполнен из металла, внутри него имеется полость цилиндрической формы. Вся внутренняя поверхность идеально гладкая, так как по ней происходит скольжение поршней.

Их система довольно интересная. Дело в том, что давление они создают в двух контурах. Металлические поршни, внешне похожие на наперстки, снаружи имеют резиновые уплотнительные кольца. Они обеспечивают максимальную герметичность. Движение поршней по цилиндру синхронное, они связаны друг с другом пружинами с высокой жесткостью. В первый поршень упирается шток, который выходит из усилителя тормозов. В ГТЦ имеется несколько отверстий – для соединения с расширительным бачком и для подключения трубок, идущих к суппортам передних и задних колес.

Передние тормозные колодки

О них уже было немного рассказано, но стоит поговорить более подробно. Итак, примерно 75% торможения производится передними колесами. Следовательно, износ колодок на этой оси будет значительно выше. По этой причине тормозная система ВАЗ-2107, ремонт которой выполняется сравнительно редко, нуждается чаще в замене передних колодок, нежели задних. Они представляют собой металлическую пластину, на которой нанесено покрытие из асбеста. Этот слой, довольно прочный и надежный, обеспечивает превосходное торможение. Но самое главное – уменьшает износ металла на диске.

Задние тормозные колодки

Задние колодки имеют иную конструкцию, так как механизм несколько другой. Это две жесткие металлические пластины, имеющие форму полукруга. С внутренней стороны в них предусмотрены отверстия для крепления к ступице колеса. С внешней – нанесены фрикционные накладки, которые соприкасаются с частью барабана. Также предусмотрено подключение механизма ручного разжимания колодок – стояночный тормоз. Связь половинок осуществляется при помощи металлических пластин и жестких пружин. Именно из таких элементов состоит тормозная система ВАЗ-2107, устройство ее можно назвать классическим, как и модель автомобиля.

Тормозная жидкость

Как бы вы ни пытались выделить самый главный элемент системы, трудно это сделать. Дело в том, что при изменении параметров любого узла происходит нарушение работы всего механизма без исключения. И от жидкости зависит очень многое. А если точнее, то от ее качества. Тормозная система ВАЗ-2107, схема которой состоит из цилиндра, суппортов и трубок, соединяющих эти элементы, заполняется специальной жидкостью, в которую произведена добавка большого количества присадок, улучшающих показатели. Именно с их помощью обеспечивается не только эффективное торможение, но и предотвращение разрушения внутренних полостей трубок, суппортов и цилиндров.

Когда менять жидкость?

Вспомните школьный курс физики. Что происходит с жидкостью, когда она резко сжимается? Правильно, температура ее стремительно растет. Следовательно, изменяется и объем, и вязкость, и плотность. Другими словами, эта жидкость полностью меняет свои свойства. Чтобы этого не происходило, производители тормозных жидкостей и добавляют присадки. Они позволяют избавиться от негативного воздействия давления и улучшить охлаждение жидкости.

Как задняя тормозная система ВАЗ-2107, так и передняя работает под большим давлением. К сожалению, эти все присадки улетучиваются за пару лет эксплуатации автомобиля. Поэтому необходимо своевременно проводить замену, чтобы улучшить показатели системы. Исходя из этого, можно сказать, что замена жидкости в тормозной системе должна производиться как минимум раз в два года. При большем пробеге автомобиля можно увеличивать частоту замены.

Расширительный бачок

В конструкции любой системы присутствуют жесткие трубки, резиновые шланги и расширительные бачки. Последний необходим для поддержания уровня жидкости в системе, поскольку избавляет от риска образования воздушных пробок в трубопроводах. Именно в расширительный бачок производится заправка жидкости.

Стоит отметить, что тормозная система ВАЗ-2107, неисправности которой зачастую сопровождаются наличием течи, нуждается в прокачке. Эта процедура не представляет больших трудностей, но придется воспользоваться помощью второго человека. Он должен будет выжимать педаль тормоза, чтобы заставить жидкость уходить по контурам. Но заметьте, что перед этим необходимо обеспечить максимальную герметичность во всех соединениях.

Трубки и шланги

Для улучшения герметичности используются мягкие медные шайбы. Они устанавливаются в местах соединения резиновых трубок с остальными элементами. Цель использования именно резиновых трубок – должна быть возможность осуществления поворота рулевого колеса без риска разрушения системы.

Аналогично с задней осью, на которой шланг используется для перехода между жесткими трубками, смонтированными на балке и кузове. Другими словами, в местах, которые не двигаются, проложены жесткие трубки. Если же имеется перемещение какого-либо узла, то необходимо применять гибкие шланги.
