Установка вентилируемых тормозных дисков на ваз 2114
Тюнинг ВАЗ 2109
Одна из простейших доработок тормозной системы переднеприводного семейства автомобилей ВАЗ 2108, 2109, 21099 — это установка тормозных дисков от ВАЗ 2110, или ВАЗ 2112. Чем же они отличаются от штатных стоковых? Во-первых, они вентилируемые, то есть более эффективно отводят тепло, выделяющееся на них при торможении. Во-вторых, диски от ВАЗ 2112 большего диаметра, значит еще лучше охлаждаются, и эффективнее тормозят.
Но в этом кроется особенность — они подойдут только при использовании 14-дюймовых колесных дисков, 13-дюймовый диск не налезет на тормозной диск от ВАЗ 2112. Поэтому определяемся сразу: если у вас диски 13 дюймов — ставим тормозные диски от 2110, если 14″, и 13″ использовать не планируется — то лучше поставить от 2112.Наиболее эффективно вентилируемые тормозные диски проявляют себя при торможении с высоких скоростей, когда обычный диск может перегреться, тормозная жидкость, особенно набравшая в себя влаги, закипает и педаль тормоза «проваливается».
Для этой доработки нам понадобятся:
1.Сами тормозные диски от 2110 (13″) или 2112 (14″) — 2 шт.
2.Суппорт с направляющей (скобой) от 2110 (2112) — 2 шт. Тормозные диски 2110 толще, соответственно суппорт и скоба больше, чем от 2109.
3.Защитные кожухи — 2 шт.
Тормозные цилиндры и колодки оставляем прежние. Если они нуждаются в замене по причине неисправности или износа, то могут понадобиться тормозные шланги и передние тормозные трубки, если старые вдруг не открутятся.
Сам процесс идентичен таковому, как если бы вы просто заменяли тормозные диски.
Снимаем колесо, снимаем тормозной цилиндр с суппортом. Далее откручиваем 2 болта крепления скобы, 2 болта крепления защитного кожуха и выкручиваем 2 шпильки на диске, снимаем сам диск.
Ступица со снятым диском и тормозным цилиндром
Стоковый диск ВАЗ 2109
Берем новый диск 2110.
Новый диск от «десятки»
Теперь собираем все в обратной последовательности: устанавливаем новый диск от 2110, прикручиваем скобу.
Устанавливаем направляющую (скобу)
Далее заменяем суппорт, отсоединяя старый от тормозного цилиндра и прикручивая новый от ВАЗ 2110.
Вставляем колодки, устанавливаем цилиндр с суппортом на место.
… и суппорт с тормозным цилиндром
Когда обе стороны поменяны, прокачиваем тормоза.
Если у вас стоят колесные диски с нестандартным вылетом, то из-за увеличившейся толщины тормозного диска суппорт может упереться в диск и заблокировать колесо. Это лучше выяснить заранее, чтобы не пришлось все переделывать обратно в сток.
Суппорт уперся в колесный диск
Собственно, эта доработка достаточно проста, выполнить можно своими руками за час.
Ну а теперь о пользе от всего этого. Отзывы разные, кто-то не замечает разницы со стоком, кто-то отмечает определенные улучшения.
Если все равно менять диски, то рекомендую попробовать. Заметнее всего улучшения будут при установке увеличенных дисков от ВАЗ 2112.

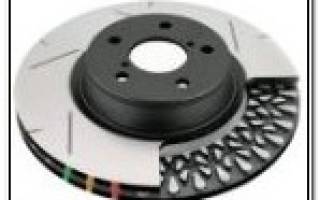

Вентилируемые тормозные диски
Kluskin
Новенький
Agressor
Активный автомобилист
Ссылку не нашёл, поэтому так выложу
Вентилируемые тормоза:
“Ветер в парусах. “
Эта “мода” – приспосабливать какие-либо узлы с более новой модели авто на предшествующую – существовала всегда. И действительно, в автомобиле ВАЗ-2110 есть такие элементы, которые легко ставятся на “зубило” с минимальными переделками, а иногда даже вообще без оных. Типичный тому пример – передние вентилируемые тормоза.
От обычных тормозов они отличаются тормозным диском – рабочая часть его не сплошная цельнометаллическая, а представляет собой как бы два диска, соединенных между собой радиальными переборками. Такой диск шире обычного, имеет заметно бОльшую площадь поверхности и лучше охлаждается. При этом повышается эффективность торможения, вернее, она не так резко снижается при активном пользовании “средней педалью”, особенно в жаркую погоду. Соответственно, ставится другой суппорт и направляющая колодок из-за более толстого диска, также пыльник (кожух) диска, предохраняющий его от попадания камней. Но подробнее об этом потом.
У меня внезапно стал клинить правый передний тормозной цилиндр – не растормаживались колодки, диск и все остальное сильно нагревалось. Сначала попробовал просто сменить заклинивший тормозной цилиндр, но снять его не удалось – прикипели болты крепления под шестигранник на 10. Провозился два часа, изуродовал два ключа.
Учитывая толщину имеющихся тормозных дисков (как я потом их замерил – 7-8 мм), понял, что диски нужно менять, причем лучше на вентилируемые. А суппорта заменить целиком, в сборе.
В магазинах закупил два тольяттинских вентилируемых диска на 13″ (по 300р каждый), 10-е суппорта в сборе (360р правый и 450р левый), четыре болта крепления суппортов, а также на всякий случай две тормозные трубки (по 12р) и флакон тормозной жидкости (30р). Новые 10-е пыльники не удалось купить сразу, их пришлось одолжить. Но, как говорят, на ВАЗе сейчас иногда выпускают машины вообще без пыльников.
Слева направо сверху вниз:
10-е суппорта и скобы (направляющие колодок), вентилируемый тормозной диск, 10-ый пыльник (кожух) и штатный “восьмой”.
Должен отметить, что переставлять весь суппорт в сборе совсем необязательно – из “восьмого” легко можно сделать “десятый”, заменив сам суппорт и скобу (направляющая колодок, порядка 240р). Еще один плюс такого варианта – тормозные цилиндры остаются нетронутыми и отпадает необходимость последующей прокачки тормозов.
Поддомкратил машину, подставил “козла”, снял колесо. Отогнул контрящие пластины болтов пальцев суппорта, открутил оба болта, снял суппорт и вынул тормозные колодки. Суппорт остался держаться только на тормозном шланге. Затем стал откручивать болты крепления скобы к поворотному кулаку. Несмотря на то, что все соединения заранее и обильно были политы WD-40, из 4-х болтов сломались два, по одному с каждой стороны, хоть я и действовал очень аккуратно. Вообще-то не так это страшно – обломки болтов остаются в скобе, а так как отверстие под болт в поворотном кулаке не имеет резьбы (да уж, ей там действительно не место), то снять скобу удалось легко, правда, целиком она вытащилась только после снятия тормозного диска.
Слева открученный суппорт в сборе.
Тормозной диск уже вентилируемый, а вот пыльник стоит еще старый, восьмой.
Кстати, вот тут и были основные проблемы. Направляющие штифты из ступицы выкрутились легко, а вот диск сниматься не хотел. Сначала я пытался снять его по-хорошему: обстукивал по окружности молотком, сначала через деревяшку, потом без нее. Результат – нулевой, причем чем больше я занимался этим вопросом, тем яснее понимал необходимость применения основного ремонтного инструмента – кувалдометра, причем в сочетании с грубой физической силы. Короче говоря, пришлось бить наотмашь со всей силы, но подвешенная стойка пружинила и нормального удара не получалось. Но диск один все-таки снялся, а второй предварительно раскололся
Пыльники. Слева – восьмой, справа – десятый. Как видно, конструкция отличается принципиально, они даже выгнуты в разные стороны.
Железной щеткой очистил ступицу, поворотный кулак и место крепления тормозного шланга к трубке от ржавчины и грязи, побрызгал WD-40 и открутил шланг. Тоже очень плохое место, трубка может запросто сломаться, поэтому, если возникают трудности в этом соединении, то можно заменить трубку целиком, хотя гнуть ее и прокладывать заново – тоже малоинтересно. Хотя с левой стороны именно так и пришлось сделать – не удалось отсоединить шланг.
Конструкция в сборе. Вентилируемый тормозной диск и 10-ый пыльник. Как видно, пыльник не подходит вплотную к диску, не огибает его с торца, и вообще выгнут в другую сторону!
Пыльники сменил не сразу – пару месяцев покатался на старых, восьмых. Причем подгибать их не пришлось, они прекрасно подошли. Думаю, их даже можно было оставить, только лучше при этом насверлить по окружности вентиляционных отверстий для лучшего охлаждения.
Новый диск тщательно вымыл бензином от заводской смазки, а чтобы в дальнейшем он не прикипел, слегка промазал графиткой место контакта внутренней поверхности со ступицей и поставил его, вкрутив направляющие штифты. Стал прилаживать суппорт – вложил новые колодки, одел его на тормозной диск и прикрутил новыми болтами, также предварительно намазав их графиткой. Затем присоединил тормозной шланг к тормозной трубке, снаружи обработав место соединения герметиком.
После подобных манипуляций с тормозной системой ее обязательно нужно прокачать. Методика прекрасно описана в ФАКе. Тормозные колодки желательно поставить новые, причем лучше “правильные” – Lockheed, Ferodo, также неплохие впечатления у меня остались от Dafmi – откатался на них сезон, ни разу не скрипнули и вообще вели себя хорошо. Некоторое время (пока новые диски и колодки притираются к друг другу) эффективность торможения может быть несколько снижена, причем у меня пару недель один тормозной диск грелся сильнее другого. Потом это прошло.
Конечно, после обычных изношенных тормозных дисков я заметил разницу, и довольно ощутимую. Пропала вибрация и биение руля при торможении. Хотя, объективно говоря, машина тормозить лучше не стала – для этого нужно ставить 14-е тормозные диски. Ставятся они точно также, как и 13-е, только скоба (направляющая колодок) ставится другая – колодки будут располагаться немного дальше от центра диска. Правда, в 13-е колесные диски все это хозяйство уже не поместится, поэтому их тоже нужно менять, причем вместе с резиной Вот тогда эффективность торможения увеличивается сильно, машина просто “встает как вкопанная”.
Основное, что я заметил после замены – тормоза намного дольше остаются “свежими”, не перегреваются, особенно при интенсивной езде типа “разгон-торможение”. Это особенно заметно в жару. Конечно же, многое при этом зависит от колодок – хорошие колодки лучше держат высокую температуру. Единственный теоретический минус, который я отыскал в этом усовершенствовании – вентилируемый тормозной диск тяжелее обычного. Но не намного.
Тюнинг Lada Samara, Samara2
Введение
Распределительный вал
Чип-тюнинг
Cистема выпуска
Защита силового агрегата
Коробка передач
Амортизаторы и пружины
Подвески
Накладки на педали
Колеса и шины
Вентилируемые диски тормозных механизмов передних колес
Замена рулевого колеса
Замки и зеркала
Блокиратор рулевого вала
Электрооборудование
Cистема звуковоспроизведения
Тюнинг ВАЗ 2110, 2111, 2112
Тюнинг автомобиля
Техника безопасности
Дополнительная опора
Распределительный вал
Чип-тюнинг
Cистема выпуска
Главная передача
Подвески
Руль, колеса и шины
Накладки на педали
Кузов
Наружные замки
Установка багажников
Блокиратор рулевого вала
Электрооборудование
Система звуковоспроизведения
При частых и интенсивных торможениях со скорости выше 100 км/ч возможен перегрев тормозов, сопровождающийся неприятным эффектом: педаль тормоза «провалилась»! Связано это чаще всего с закипанием тормозной жидкости, нагревающейся при трении колодок о диски. Действительно, температура деталей тормозных механизмов во время торможения может достигать 600 °С, что иногда можно проверить и визуально: в темноте диски могут излучать темно-красное свечение. А если жидкость к тому же давно не менялась и за долгий срок службы «насытилась» водой.
Подстраховать себя от подобного любители тюнинга могут путем установки вентилируемых дисков передних тормозов от ВАЗ-2110 (номер по каталогу — 2110-3501017). Эксперты отмечают у вентилируемых тормозов ВАЗ-2110 примерно в два раза лучшую способность к охлаждению, чем у ВАЗ-2108. Неплохой повод для тюнинга, причем, с применением доступных деталей и за невысокую цену. Переделок ходовой части не потребуется. А вот некоторые детали тормозных механизмов понадобятся.
Обратите внимание, что конструкция новой направляющей колодок (в отличие от детали, подлежащей замене, она представляет собой замкнутый контур) позволяет сделать ее более жесткой.
Тормозные колесные цилиндры и колодки замены не потребуют.
Для установки на наш автомобиль мы взяли вентилируемые тормозные диски с дополнительной перфорацией для лучшего охлаждения известной фирмы Zimmermann (Германия).
|
|
Вместо направляющей колодок 2108-3501155 (на фото внизу) понадобится деталь 2110-3501155 (на фото вверху) |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.
На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:
- Новая ЛАДА Калина;
- ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
- Производство ЛАДА Ларгус и Nissan Almera;
- ЛАДА 4х4 в новой комплектации и окраске.
Компания АвтоВАЗ с начала марта 2013 года официально сняла с производства автомобили ЛАДА Калина. Вместо этого запланирован выпуск нового поколения данного автомобиля.
Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус. Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление. При загрузке этого не видишь, так как процесс происходит постепенно.
Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.
В мае 2013 года стартовал серийный выпуск Лады Калины 2-го поколения. Доступна новинка с кузовом универсал и хэтчбек. Для бюджетной машины новая Лада Калина имеет отличный дизайн, большой набор современных опций и приличные ездовые качества.
Копирование и Использование материалов сайта без прямой ссылки – запрещено.
Как поменять колодки и тормозные диски ваз 2114
Система торможения автомобиля требует особого внимания. От ее исправности зависит безопасность водителя и пассажиров. В этой статье мы рассмотрим, как осуществляется замена тормозных дисков ВАЗ 2114 в условиях собственного гаража без привлечения специалистов. Но сначала давайте попытаемся разобраться, что собой представляют эти детали, когда и зачем их нужно менять.
Что такое тормозной диск и зачем он нужен
Тормозной диск является элементом механизма торможения переднего колеса. Он изготовлен из стали и имеет форму тарелки, кайма которой служит рабочей поверхностью. Выступающей частью (днищем) диск крепится к ступице.
В непосредственной близости к рабочей поверхности детали располагаются колодки. Когда мы давим на педаль тормоза, они прижимаются к диску, заставляя его снижать скорость вращения. Вот таким нехитрым образом тормозят передние колеса «четырнадцатой».
Когда дискам нужна замена
Замена тормозных дисков ВАЗ 2114 не относится к регламентным видам работ. Их ресурс, по заявлениям завода-производителя, составляет 100 тыс. км пробега. Это при условии, что эксплуатироваться они будут в штатном режиме. Но, как показывает практика, хватает их от силы на 70 тыс. км, и то, если вовремя менять колодки.
Как бы там ни было, производить диагностику состояния дисков водителю необходимо хотя бы раз в квартал, и при выявлении их чрезмерного износа или повреждений принимать меры по замене. Игнорирование этих рекомендаций может привести не только к выходу из строя других элементов системы, но и стать причиной аварийной ситуации на дороге.
Замена тормозных дисков ВАЗ 2114 должна быть произведена, если:
- толщина хоть одного из них составляет менее 10,8 мм;
- на рабочей поверхности имеются борозды, сколы, трещины;
- деталь деформирована вследствие механического повреждения.
Признаки неисправности тормозных дисков
Диагностика дисков обязательна, если во время торможения в движении:
- ощущаются удары в педаль тормоза;
- автомобиль начинает вилять;
- со стороны передних колес доносится скрежет.
Обнаружив хоть один из этих симптомов, не поленитесь снять колеса и осмотреть тормозной механизм каждого из них. Причина, конечно, может быть и не в дисках, а, например, в колодках или элементах их крепления. Но, в любом случае, диагностика обязательна.
Какие диски выбрать
Если замена тормозных дисков ВАЗ 2114 неизбежна, стоит позаботиться о правильном их выборе. Помните, от их качества зависит ваша безопасность. И будьте готовы к тому, что покупать вам придется не один диск, а комплект из двух штук. Менять их по одному ни в коем случае нельзя! По причине неравномерного износа деталей эффективность торможения каждого из колес будет разной. Это может стать причиной потери управления автомобилем.
Штатный диск тормозной передний ВАЗ 2114 (R-13) поступает в продажу под каталожным номером 2108-3501070. Цена на комплект, в зависимости от производителя и модификации, может варьироваться от 1100 до 4000 рублей.
Замена тормозных дисков ВАЗ 2114 — вентилируемые или обычные
В последнее время огромной популярностью среди любителей автотюнинга пользуются вентилируемые диски. Их главное отличие от обычных – это наличие на рабочей поверхности деталей отверстий и канавок (проточек). Такая конструкция позволяет существенно уменьшить нагрев при интенсивном торможении. Стоят такие диски от 2500 рублей за комплект.
Стоит ли их устанавливать? Если вы не являетесь сторонником спортивной езды и резких торможений – переплачивать нет нужды. Смело ставьте штатные детали. Если же вы участвуете в гонках или просто привыкли к агрессивному вождению – лучшим решением будет установка вентилируемых дисков. С их монтажом, конечно, хлопот побольше, но и разницу с обычными вы почувствуете сразу.
Ехать на станцию техобслуживания или менять самостоятельно
Замена передних тормозных дисков ВАЗ 2114 на СТО обойдется вам не менее 2500 рублей. С финансовой точки зрения это недешево. Если у вас есть опыт обращения с ручным инструментом, замену можно провести и самостоятельно. Займет эта процедура 4-5 часов, но зато деньги останутся дома.
Замена тормозных дисков ВАЗ 2114 своими руками предполагает использование следующих инструментов и средств:
- домкрат;
- баллонный ключ;
- ключ на 17;
- ключ на 12;
- киянка или молоток и деревянный брусок;
- жидкость ВД-40;
- отрезок проволоки (30-50 см).
Самостоятельный ремонт ВАЗ 2114 — замена тормозных дисков
Порядок выполнения работ следующий:
- Машину ставим на ровной горизонтальной площадке. Включаем стояночный тормоз. Подпираем задние колеса.
- Баллонным ключом отворачиваем колесные болты одного из передних колес.
- Поддомкрачиваем переднюю часть кузова авто с нужной стороны. Откручиваем болты полностью. Снимаем колесо.
- Выворачиваем руль в сторону до упора так, чтобы можно было добраться до болтов крепления суппорта.
- Используя ключ на 17, откручиваем болты (2 шт.) крепления суппорта к поворотному кулаку. Демонтируем тормозной механизм в сборе, не отсоединяя его от тормозного шланга. Используя отрезок проволоки, подвешиваем его, например, к пружине амортизатора таким образом, чтобы тормозной шланг не перекручивался.
- Жидкостью ВД-40 обрабатываем места, где диск соединен со ступицей, а также крепежные штифты. Ждем минут 10-15, пока жидкость «поработает».
- При помощи ключа на 12 откручиваем два штифта, крепящих диск.
- Снимаем диск со ступицы. Если он не снимается, аккуратно сбиваем его, используя киянку или молодок с деревянной проставкой. Удары нужно наносить с обратной стороны диска ближе к его центру.
- Когда диск будет демонтирован, очищаем посадочное место на ступице при помощи щетки (сухой тряпки). Дополнительно можно обработать его жидкостью ВД-40.
- Устанавливаем новый диск на место. Вкручиваем и затягиваем направляющие штифты.
- Ставим тормозной механизм. Фиксируем его болтами.
- Монтируем колесо.
- Убираем домкрат, затягиваем колесные болты.
- Аналогичным образом меняем тормозной диск на другом колесе.
Особенности замены штатных дисков на вентилируемые
Если вы решились на установку вентилируемых дисков, следует знать, что все их модификации шире штатных. Поэтому кроме них потребуется купить соответствующие суппорты, направляющие передних колодок, а также защитные кожухи. Приобрести в отдельности все эти элементы достаточно проблематично. Уж лучше купить набор. В стандартный комплект для двух колес входят: диски, суппорты, направляющие колодок и планшайбы (кожухи). Цена на такой набор начинается от 9000 рублей.
Алгоритм замены штатных дисков на вентилируемые немного сложнее и займет по времени часов 5-6. Здесь нужно отсоединять тормозные шланги, снимать тормозные цилиндры. А по окончании работ придется еще и прокачивать тормоза.
Вчера заменил свои старые тормозные диски колодки и рабочий цилиндр на новые, о них я писал ранее в БЖ.
И не поленился сделать так сказать мануал по их замене для тех у кого возникают какие либо проблемы и страх перед их заменой.
Разъясню по порядку и расскажу причину их замены.
В общем ездил я ездил не знал горя как вдруг машину начало трясти во время торможения ну думаю что-то не так, и проездил с этим что-то не так месяца 4. Спустя месяц после начала тряски начался очень звонкий и сильный металлический звук где-то в правом колесе, и тогда я задумался что же это может быть.
Первая моя задумка была “скорее всего износились колодки и теперь они болтаются в суппорте” сняв колеса я увидел очень сильно пожеванный тормозной диск, и износившиеся не равномерно тормозные колодки, наружная правая колодка была ещё в более менее состоянии, но внутренняя была просто лысая.
Ну естественно т.к я грешил на колодки я их замени на FERODO красные. Но результата это не принесло, звук также остался, биение в руль и тряска усилились, тогда я понял что скорее всего у меня кривые тормозные диски и что-то с передним рабочим тормозным цилиндром.
Закупился я в общем неделю назад и в субботу установил их.
Ну начнем все по порядку.
Домкратим машину и для надежности устанавливаем под неё “пирамидки или домики” кто как их называет
Снимаем колесо и что же мы видим это абсолютно лысые колодки FERODO которых уже нету коцанный диск. Проехал я на этих колодках где-то 1000км после замены, время не заставило себя ждать, поехал купил передние колодки Finwhale
Далее откручиваем суппорт вынимаем его и выкидываем колодки.
Замена тормозных дисков – процесс не сложный, но трудоемкий. Если вы собрались менять колодки в первый раз, то запаситесь терпением, и свободного времени часа 4.
Причиной замены тормозных дисков может быть их износ (Как проверить износ?) и биение педали тормоза при торможении. В случае с педалью, тормозные диски – не единственная возможная причина биения, поэтому предлагаем ознакомиться с другими: Бьет педаль тормоза при торможении. Что делать?
Напоминаем вам, что минимальная толщина вентилируемого диска – 10,8мм. Всё что тоньше этого – нужно менять, причем менять нужно обязательно с обеих сторон.
Как снять тормозной диск?
- Первым делом ставим автомобиль на ровное место, ставим на передачу и на ручник.
- Поднимаем домкратом колесо и снимаем его.
- Далее скидываем ссупорт и колодки: Как снять колодки?
- Скидываем суппорт тормозного диска, просто открутив его крепление торцовым ключом на «17» предварительно сняв крепление тормозного шланга к кузову.
- Металлической щеткой очищаем всё от грязи и ржавчины на плоскости диска (не на рабочей поверхности), крепления ступичного подшипника и обрабатываем всё смазкой WD-40. Ключом на «8» откручиваем направляющие штифты посадки колеса, удерживая при этом диск, чтобы он не проворачивался.
- Аккуратно обстукиваем тормозной диск молоточком и снимаем его (по рабочей поверхности не бить).
Как установить новый тормозной диск?
Устанавливать диск нужно в обратной последовательности. Перед посадкой, поверхность ступицы смазать пластичной смазкой. После установки диска, его рабочую поверхность необходимо смазать смоченным растворителем или другим любым обезжиривателем.
